  • Układ TT w instalacji elektrycznej – czy wiesz, jak działa?

Układ TT w instalacji elektrycznej – czy wiesz, jak działa?

Układ TT w instalacji elektrycznej – czy wiesz, jak działa?
Autor Cyprian Baran
Cyprian Baran

6 czerwca 2026

W instalacjach elektrycznych układ sieci TT opiera się na prostym, ale bardzo ważnym założeniu: punkt neutralny źródła jest uziemiony, a metalowe części instalacji odbiorczej mają własny, niezależny uziom. To rozwiązanie często budzi pytania, bo bezpieczeństwo nie wynika tu z samego wyłącznika nadprądowego, lecz z dobrze zaprojektowanego układu ochrony. W tym tekście wyjaśniam, jak TT działa, kiedy ma sens, czym różni się od TN i na co zwrócić uwagę przy modernizacji domu, także wtedy, gdy w grę wchodzi fotowoltaika.

Najważniejsze informacje o układzie TT w skrócie

  • W TT źródło zasilania ma uziemiony punkt neutralny, a odbiorca korzysta z własnego uziomu ochronnego.
  • Przy zwarciu doziemnym prąd płynie przez ziemię, więc sam wyłącznik nadprądowy często nie wystarczy do szybkiego odłączenia obwodu.
  • Podstawą ochrony są wyłączniki różnicowoprądowe, a projekt musi spełnić warunek RA × IΔn ≤ 50 V.
  • W praktyce często stosuje się selektywność: RCD o większej czułości na wejściu i 30 mA na obwodach końcowych.
  • Największe znaczenie ma jakość uziomu, poprawne rozdzielenie N i PE oraz regularne pomiary.

Na czym polega układ TT

Najkrócej mówiąc, w TT zasilanie i instalacja odbiorcza są „uziemione po dwóch stronach”, ale każdy z tych punktów działa niezależnie. Po stronie źródła uziemiony jest punkt neutralny transformatora albo generatora, a po stronie obiektu wszystkie dostępne metalowe elementy są połączone z lokalnym uziomem ochronnym. To właśnie dlatego w takim układzie nie wolno traktować przewodu ochronnego jak zwykłego przedłużenia neutralnego.

W praktyce oznacza to również, że w TT nie ma miejsca na przewód PEN. Neutralny i ochronny muszą być rozdzielone, a ich pomieszanie zwykle kończy się problemami z bezpieczeństwem albo zadziałaniem zabezpieczeń w najmniej oczekiwanym momencie. Ja patrzę na ten układ przede wszystkim przez pryzmat porządku w instalacji: jeśli schemat jest logiczny, a uziemienie wykonane i zmierzone poprawnie, TT działa przewidywalnie. Jeśli nie, zaczynają się kłopoty.

Żeby lepiej zrozumieć, skąd biorą się te wymagania, warto zobaczyć, co dzieje się przy zwarciu doziemnym i dlaczego RCD ma tu tak duże znaczenie.

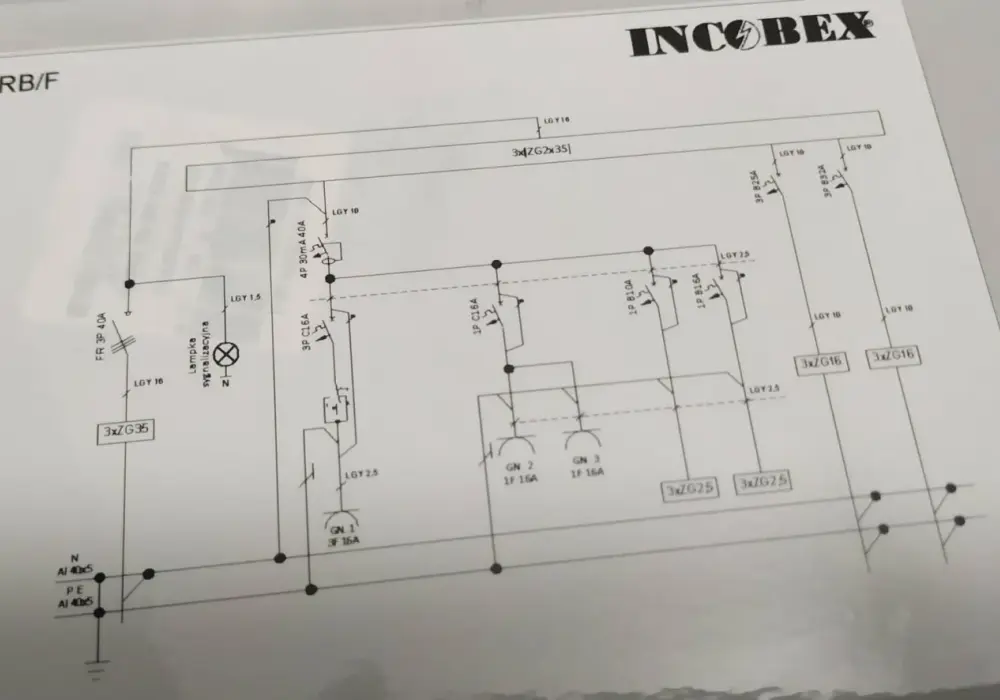

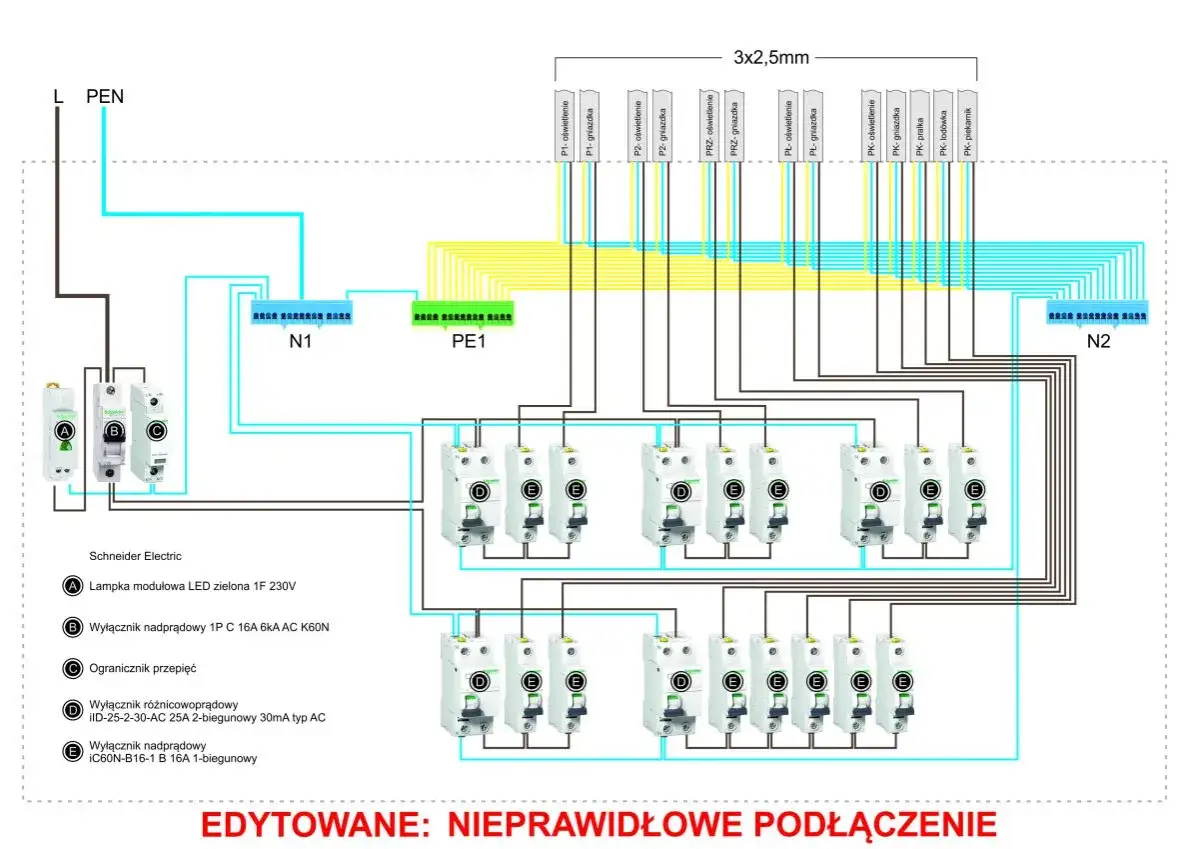

Schemat układu sieci TT z wyłącznikami nadprądowymi, różnicowoprądowymi i ogranicznikami przepięć.

Jak działa ochrona przeciwporażeniowa w TT

W TT prąd uszkodzeniowy wraca do źródła przez ziemię, a nie przez niskoimpedancyjny przewód ochronny, jak w wielu układach TN. To jest istotna różnica, bo w ziemi pętla zwarcia ma zwykle wyższą impedancję, więc prąd może być za mały, by zadziałało klasyczne zabezpieczenie nadprądowe. Właśnie dlatego wyłącznik różnicowoprądowy jest tu tak ważny: reaguje na różnicę prądów, a nie tylko na ich wartość.

W projektowaniu TT używa się prostego warunku bezpieczeństwa: RA × IΔn ≤ 50 V. RA oznacza sumę rezystancji uziomu i przewodu ochronnego do części przewodzących dostępnych, a IΔn to znamionowy prąd różnicowy RCD. To nie jest „cel projektowy”, tylko granica, której nie powinno się przekroczyć. Im większa czułość RCD, tym łatwiej spełnić warunek, ale sama czułość nie załatwia wszystkiego, jeśli uziom jest słaby albo połączenia są wykonane byle jak.

Prąd różnicowy RCD Teoretyczna maksymalna RA Co to znaczy w praktyce
30 mA 1666 Ω Najczęstsza ochrona obwodów końcowych, ale nadal wymaga dobrego uziomu i pomiarów.
100 mA 500 Ω Często spotykane zabezpieczenie pomocnicze lub przeciwpożarowe w wybranych obwodach.
300 mA 167 Ω Popularna wartość dla selektywnego zabezpieczenia głównego.
500 mA 100 Ω Stosowane tam, gdzie liczy się przede wszystkim ochrona przed skutkami uszkodzenia, a nie ochrona dodatkowa ludzi.

W praktyce nie wyciągałbym z tej tabeli prostego wniosku „im większa wartość, tym lepiej”. Jest odwrotnie: im wyższy prąd zadziałania RCD, tym większe wymagania wobec uziemienia i tym mniejsza rezerwa bezpieczeństwa. Dlatego w wielu instalacjach stosuje się układ warstwowy: na wejściu selektywny RCD, a na obwodach końcowych czulsze zabezpieczenia 30 mA. Takie podejście poprawia selektywność i zmniejsza ryzyko, że jeden drobny problem wyłączy cały budynek.

Skoro już wiadomo, jak działa ochrona, naturalnym krokiem jest porównanie TT z innymi układami. To zwykle najszybciej porządkuje temat w głowie inwestora i instalatora.

TT na tle TN i IT

Najwięcej nieporozumień bierze się z porównywania TT z TN, bo oba układy mają uziemienie, ale robią to w zupełnie inny sposób. W TN stawia się na niski opór pętli zwarcia i szybkie zadziałanie zabezpieczeń nadprądowych, natomiast w TT większą rolę przejmuje RCD i lokalny uziom. IT to z kolei osobna historia: tam źródło jest odizolowane od ziemi lub połączone przez impedancję, a priorytetem jest ciągłość pracy.

Cecha TT TN IT
Uziemienie źródła Tak Tak Zwykle niebezpośrednie albo przez impedancję
Uziemienie części dostępnych Własny uziom obiektu Połączenie z punktem neutralnym źródła Własne uziemienie odbiorcy
Droga prądu uszkodzeniowego Przez ziemię Przez przewód ochronny Bardzo ograniczona przy pierwszym uszkodzeniu
Najczęstsza ochrona RCD + warunek RA × IΔn Zabezpieczenia nadprądowe i RCD Monitoring izolacji i ochrona przy drugim uszkodzeniu
Główna zaleta Duża niezależność od sieci zasilającej Niska impedancja pętli zwarcia Wysoka ciągłość pracy
Największe ograniczenie Zależność od jakości uziomu Wrażliwość na błędy w PE/PEN Większa złożoność projektu

Jeśli miałbym wskazać jedną praktyczną różnicę, to powiedziałbym tak: w TT nie można zakładać, że „zwarcie samo się odetnie”, bo prąd uszkodzeniowy bywa za mały. W TN to częściej się udaje dzięki małej impedancji pętli. W IT z kolei priorytetem nie jest natychmiastowe odłączenie po pierwszym błędzie, tylko kontrola stanu izolacji. To porównanie dobrze pokazuje, że wybór układu nie jest kwestią mody, tylko warunków technicznych i oczekiwanego efektu.

Na tym tle łatwiej ocenić, gdzie TT sprawdza się najlepiej, a gdzie zaczyna być kłopotliwy.

Gdzie ten układ sprawdza się najlepiej

TT ma sens tam, gdzie chcesz oprzeć ochronę na własnym, kontrolowanym uziomie, a nie na parametrach zewnętrznej sieci. Dobrze sprawdza się w domach jednorodzinnych, budynkach gospodarczych, obiektach oddalonych od głównej infrastruktury i w miejscach, w których projekt instalacji zakłada niezależność od jakości przewodu ochronnego dostarczanego przez sieć. W takich obiektach TT bywa po prostu bardziej przewidywalny.

W praktyce lubię ten układ wtedy, gdy mam sensowny dostęp do wykonania uziomu: fundamentowego, otokowego albo szpilkowego, a później mogę go zmierzyć i potwierdzić wynikiem, nie domysłem. To ważne, bo rezystancja uziemienia potrafi się zmieniać sezonowo. Sucha gleba, mróz czy dłuższy okres bez opadów potrafią pogorszyć parametry i to trzeba uwzględnić już na etapie projektu, a nie dopiero po pierwszym nieudanym pomiarze.

TT nie jest jednak wyborem uniwersalnym. W instalacjach, gdzie liczy się bardzo wysoka ciągłość zasilania albo gdzie liczba obwodów z RCD może generować częste wyłączenia, trzeba staranniej przemyśleć selektywność, podział obwodów i cały układ zabezpieczeń. I właśnie tu pojawiają się typowe błędy.

Najczęstsze błędy przy projektowaniu i odbiorze

  • Łączenie N i PE po stronie odbiorcy. To najprostsza droga do zaburzenia całej idei TT i do nieprzewidywalnych zadziałań zabezpieczeń.
  • Brak pomiaru uziomu po wykonaniu. Uziom „na oko” niczego nie gwarantuje, a w TT to jeden z kluczowych elementów ochrony.
  • Liczenie wyłącznie na wyłącznik nadprądowy. Przy dużej impedancji pętli zwarcia może on nie odłączyć obwodu tak, jak oczekujesz.
  • Zbyt mała selektywność RCD. Jeśli cała rozdzielnica gaśnie po jednym drobnym upływie, instalacja jest poprawna tylko na papierze.
  • Ignorowanie prądów upływu urządzeń. Nowoczesne zasilacze, falowniki czy ładowarki dodają własny „szum” różnicowy, który trzeba uwzględnić w projekcie.
  • Brak aktualizacji schematu po rozbudowie. Dołożenie nowego obwodu bez przeliczenia zabezpieczeń często psuje to, co wcześniej działało dobrze.

Jeśli miałbym wskazać jeden nawyk, który oszczędza najwięcej problemów, to jest nim porządna dokumentacja pomiarów. Bez niej nawet poprawnie wykonany układ TT po roku zaczyna być bardziej przypuszczeniem niż instalacją. To prowadzi do jeszcze ważniejszego pytania: co zmienia się, gdy do budynku dochodzi fotowoltaika albo inny nowoczesny układ energoelektroniczny?

Co sprawdzić przed modernizacją instalacji z fotowoltaiką

Przy instalacjach z PV TT sam w sobie nie jest przeszkodą, ale wymaga dyscypliny projektowej. Falownik, konstrukcja modułów, zabezpieczenia po stronie AC i ewentualny magazyn energii muszą pasować do siebie nie tylko elektrycznie, ale też pod względem ochrony przeciwporażeniowej i sposobu prowadzenia przewodów ochronnych. Ja w takich projektach zaczynam od sprawdzenia, jak producent falownika definiuje współpracę z RCD, bo to właśnie instrukcja urządzenia często przesądza o doborze typu zabezpieczenia.

W praktyce warto zwrócić uwagę na trzy rzeczy. Po pierwsze, sumę prądów upływu: falowniki, optymalizatory, magazyny energii i ładowarki EV mogą je podnosić. Po drugie, typ RCD wymagany przez producenta urządzenia; czasem wystarcza typ A, a czasem potrzebne jest inne rozwiązanie albo dodatkowy monitoring prądu różnicowego. Po trzecie, połączenia wyrównawcze i uziemienie konstrukcji nośnej, bo metalowe elementy instalacji PV nie mogą „żyć własnym życiem” względem ochrony budynku.

To ważne również dlatego, że przy rozbudowie domu o PV łatwo skupić się na produkcji energii, a pominąć stronę ochronną. Tymczasem w TT to właśnie ona decyduje, czy instalacja będzie stabilna po burzy, po rozbudowie albo po kilku latach pracy, kiedy parametry uziomu i zabezpieczeń nie wyglądają już tak idealnie jak w dniu odbioru.

Co naprawdę decyduje o bezpieczeństwie w TT

Jeżeli miałbym sprowadzić cały temat do jednego zdania, powiedziałbym tak: w TT bezpieczeństwo buduje się z trzech elementów naraz, czyli z dobrego uziomu, poprawnie rozdzielonych przewodów N i PE oraz właściwie dobranych RCD. Sam „mocny” wyłącznik nic nie da, jeśli uziemienie jest słabe albo instalacja została rozbudowana bez przeliczenia zabezpieczeń.

Dlatego przy projekcie, odbiorze lub modernizacji patrzę na TT nie jak na ciekawostkę z podręcznika, ale jak na układ, który wymaga konsekwencji. Jeśli te zasady są spełnione, działa przewidywalnie i bezpiecznie. Jeśli nie, problem zwykle nie leży w samym TT, tylko w tym, że ktoś potraktował ochronę przeciwporażeniową jak formalność.

FAQ - Najczęstsze pytania

Układ TT to system ochrony, gdzie punkt neutralny źródła zasilania jest uziemiony, a metalowe części instalacji odbiorczej mają własny, niezależny uziom. Bezpieczeństwo opiera się na wyłącznikach różnicowoprądowych (RCD) i jakości uziemienia.

W TT prąd zwarciowy wraca do źródła przez ziemię, co zwiększa impedancję pętli zwarcia. Zabezpieczenia nadprądowe mogą nie zadziałać. RCD reaguje na różnicę prądów, zapewniając szybkie odłączenie i ochronę przed porażeniem.

Główną zaletą TT jest duża niezależność ochrony obiektu od sieci zasilającej. Pozwala to na skuteczną ochronę nawet przy słabych parametrach sieci zewnętrznej, bazując na lokalnym, kontrolowanym uziemieniu.

TT jest idealny dla domów jednorodzinnych, budynków gospodarczych i obiektów oddalonych od infrastruktury, gdzie można wykonać własny, skuteczny uziom. Zapewnia przewidywalną ochronę, gdy jakość uziemienia jest pod kontrolą.

Najczęstsze błędy to łączenie N i PE po stronie odbiorcy, brak pomiarów uziomu, poleganie tylko na wyłącznikach nadprądowych oraz brak selektywności RCD. Ważna jest też aktualizacja schematu po modernizacji, np. z fotowoltaiką.
