W instalacjach elektrycznych liczy się nie tylko to, że prąd płynie, ale też ile energii zostaje zamienione na ciepło, ruch albo światło. W praktyce moc czynna pokazuje właśnie tę użyteczną część pracy układu, dlatego warto umieć odróżnić ją od pozostałych składowych mocy. Poniżej rozkładam temat na proste definicje, wzory, przykłady i kilka praktycznych wskazówek przydatnych przy domowej elektryce oraz fotowoltaice.
Najważniejsze informacje w skrócie
- Moc i energia to nie to samo: moc mówi o tempie pracy, energia o jej sumie w czasie.
- W obwodzie stałym liczy się głównie U × I; w przemiennym dochodzi współczynnik cosφ.
- Jednostką są waty i kilowaty, ale w praktyce spotkasz też VA oraz var.
- W fotowoltaice trzeba odróżniać moc DC modułów od AC oddawanej przez falownik.
- Im bliższy 1 jest cosφ, tym większa część pobranej energii daje efekt użytkowy.
Czym właściwie jest moc czynna
Najprościej ujmuję to tak: chodzi o tę część mocy elektrycznej, która faktycznie wykonuje pracę użyteczną. Jeśli grzałka nagrzewa wodę, silnik obraca wał, a dioda LED świeci, właśnie ten efekt opisuje ta wielkość.
Ja zwykle zaczynam od rozróżnienia między mocą a energią, bo bez tego łatwo zgubić sens liczb na rachunku lub na tabliczce znamionowej. Moc mówi, jak szybko urządzenie pobiera i przetwarza energię, a energia jest już wynikiem tej pracy w czasie. Urządzenie o mocy 2 kW pracujące przez godzinę zużyje 2 kWh, a przez pół godziny 1 kWh.
W obwodach o przebiegu zmiennym to średnia z mocy chwilowej liczona dla jednego okresu sygnału. W praktyce oznacza to, że nie patrzę wyłącznie na napięcie i prąd, ale też na to, czy odbiornik jest prostą grzałką, czy ma charakter indukcyjny albo elektroniczny. To właśnie ten charakter decyduje, czy jedna liczba na etykiecie mówi całą prawdę, czy tylko jej część.
Jak oblicza się ją w praktyce
W prostych obwodach i odbiornikach rezystancyjnych obliczenie jest bardzo proste. Gdy prąd i napięcie są zgodne fazowo, wystarczy iloczyn napięcia i natężenia. W obwodzie prądu przemiennego dochodzi jednak współczynnik cosφ, czyli informacja o przesunięciu fazowym między napięciem a prądem.
| Sytuacja | Wzór | Co to oznacza |
|---|---|---|
| Prąd stały albo obciążenie czysto rezystancyjne | P = U × I | Pobór energii zamienia się bezpośrednio w pracę użyteczną, ciepło albo światło. |
| Jednofazowy prąd przemienny | P = U × I × cosφ | Im mniejszy cosφ, tym mniejsza część prądu daje efekt użytkowy. |
| Trójfazowy prąd przemienny | P = √3 × U × I × cosφ | Wzór dla pomp, silników i większych instalacji, gdzie liczy się także praca między fazami. |
Przykład jest prosty: czajnik 2000 W przy 230 V pobiera około 8,7 A, jeśli pracuje jak obciążenie prawie rezystancyjne. Z kolei odbiornik o mocy pozornej 1000 VA i cosφ = 0,8 oddaje tylko 800 W mocy użytecznej, a reszta obciążenia nie znika z układu, tylko wpływa na jego bilans elektryczny.
Jeśli miałbym wskazać jedną rzecz, którą warto zapamiętać, powiedziałbym: zawsze sprawdzaj nie tylko liczbę, ale też jednostkę i warunki pomiaru. To prosty nawyk, który od razu porządkuje katalogi urządzeń i tabliczki znamionowe.
Czym różni się od mocy biernej i pozornej
Najwięcej nieporozumień bierze się stąd, że w obwodach prądu przemiennego źródło i odbiornik „widzą” nie jedną, ale trzy powiązane wielkości. Ja myślę o nich jak o trzech warstwach tego samego zjawiska: część użyteczna, część związana z wymianą energii między polem a źródłem oraz całkowite obciążenie układu.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Składnik użyteczny | P | W, kW | Energię zamienianą w pracę, ciepło lub światło. |
| Składnik wymienny | Q | var, kvar | Energię, która krąży między źródłem a polem magnetycznym lub elektrycznym. |
| Obciążenie całkowite | S | VA, kVA | Iloczyn napięcia skutecznego i prądu skutecznego widziany przez źródło. |

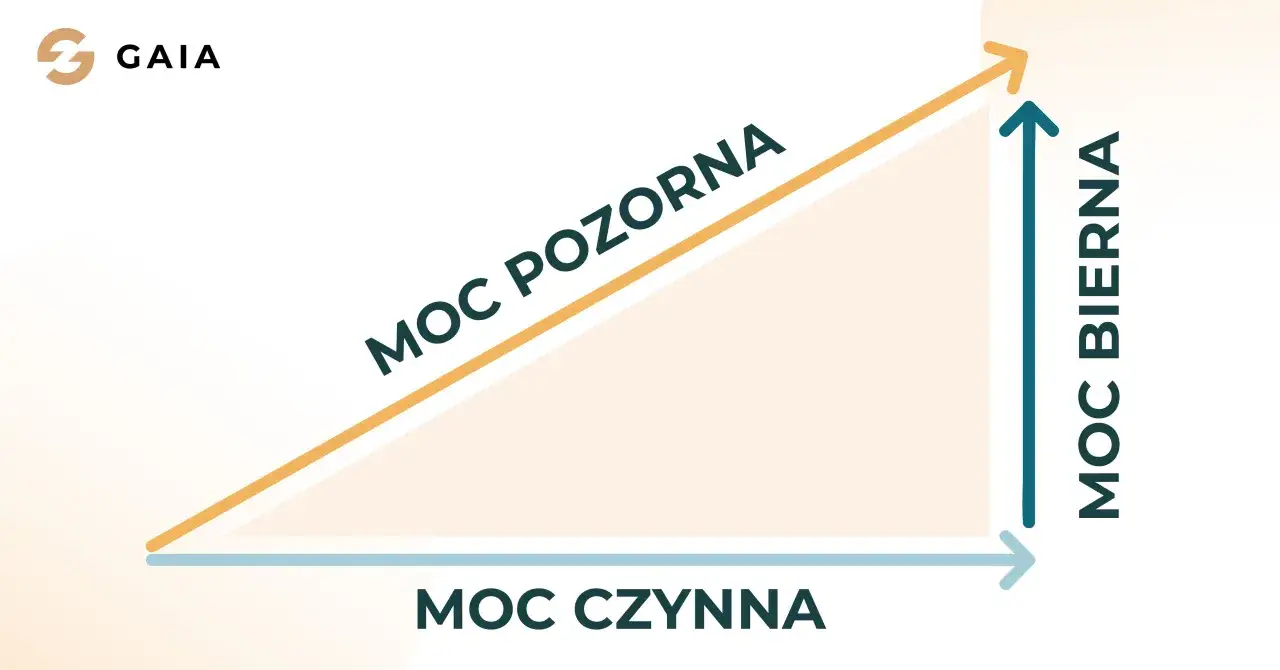

Między nimi zachodzi zależność S² = P² + Q², ale warto pamiętać, że ten zapis jest wygodny przede wszystkim dla przebiegów sinusoidalnych. W praktyce domowej wystarcza proste skrócenie: im bliższy 1 jest cosφ, tym większa część pobranej mocy daje efekt użytkowy, a mniej energii „krąży” bez wykonania pracy. Dla przykładu 1000 VA przy cosφ = 0,8 daje 800 W mocy użytecznej i około 600 var składnika biernego.
To nie jest szkolna ciekawostka. Przy silnikach, transformatorach, sprężarkach, zasilaczach impulsowych i falownikach ten podział realnie wpływa na prądy w przewodach, obciążenie zabezpieczeń oraz zachowanie całej instalacji. Właśnie dlatego przy doborze sprzętu nie wystarczy jedna liczba z katalogu.
Dlaczego to ważne w domu, firmie i fotowoltaice
Tu temat robi się praktyczny. W domu najważniejsze jest to, ile energii urządzenie zużyje w czasie, ale w firmie i przy instalacjach PV dochodzi jeszcze obciążenie sieci, charakter odbiorników oraz sposób pracy falownika. To dlatego jedna liczba w watach rzadko mówi wszystko.
| Obszar | Na co patrzę | Co zwykle z tego wynika |
|---|---|---|
| Grzałki, czajniki, piekarniki | W i czas pracy | Rachunek za energię rośnie proporcjonalnie do czasu działania. |
| Silniki, pompy, sprężarki | cosφ, prąd rozruchowy, VA | Przewody i zabezpieczenia mogą być bardziej obciążone niż sugeruje sama moc znamionowa. |
| Fotowoltaika | kWp modułów, kW AC falownika, cosφ | Trzeba porównywać różne jednostki i uwzględniać warunki pracy całego układu. |
| Zasilacze LED i elektronika | PF, cosφ, charakter obciążenia | Nie zawsze zachowują się jak zwykły odbiornik rezystancyjny. |
W instalacjach PV najczęstszy błąd polega na myleniu kWp z kW. kWp opisuje moc szczytową modułów w warunkach testowych, a kW po stronie falownika mówi o realnej mocy oddawanej do sieci lub do domu. W słoneczny dzień produkcja może dochodzić do wartości znamionowych, ale w praktyce temperatura, zacienienie i ustawienie paneli sprawiają, że wynik bywa niższy.
Jeśli falownik ma limit pozornej mocy albo pracuje z ustawionym cosφ innym niż 1, część jego możliwości idzie na regulację sieci. To nie jest wada, tylko kompromis między produkcją energii a wymaganiami operatora. Dla prosumenta najważniejsze jest więc to, czy układ został dobrany do profilu zużycia, a nie tylko do samej liczby paneli.
Najczęstsze błędy przy interpretacji i doborze urządzeń
Najwięcej kosztownych pomyłek bierze się nie z samej elektryki, tylko z pośpiechu przy czytaniu danych z tabliczek i kart katalogowych. Ja najczęściej widzę pięć powtarzalnych błędów.
- Mylenie mocy z energią. Urządzenie 1000 W pracujące przez 5 godzin zużyje 5 kWh, a nie 1000 albo 5000 „mocy”.
- Traktowanie VA jak W. Odbiornik opisany jako 1500 VA nie musi oddawać 1500 W mocy użytecznej.
- Zakładanie cosφ = 1 dla każdego odbiornika. Silniki, sprężarki i część zasilaczy mają inny charakter pracy.
- Porównywanie paneli z falownikiem bez patrzenia na jednostki i warunki testowe. kWp nie jest tym samym co kW AC.
- Ignorowanie prądów rozruchowych. Pompa lub sprężarka potrafi chwilowo pobrać kilka razy więcej niż wynika z pracy ustalonej.
Gdybym miał wskazać jedną zasadę praktyczną, powiedziałbym: zawsze pytaj nie tylko „ile?”, ale też „w jakich jednostkach?” i „w jakich warunkach?”. To rozróżnienie szybko oddziela solidny dobór od wyboru opartego na samej etykiecie.
Co sprawdzić przed zakupem odbiornika albo projektowaniem instalacji PV
Ja zaczynam od trzech pytań: co to za odbiornik, jak długo pracuje i czy jego charakter jest rezystancyjny, indukcyjny czy pojemnościowy. Dopiero potem patrzę na samą liczbę w watach, bo bez tego łatwo kupić coś, co wygląda dobrze na papierze, a w praktyce nie pasuje do instalacji.
- Sprawdź, czy producent podaje W, VA, kW czy kWp, bo to nie są zamienne etykiety.
- Jeśli urządzenie ma silnik, sprężarkę lub transformator, patrz także na cosφ i prąd rozruchowy.
- Przy fotowoltaice porównuj moc DC modułów z mocą AC falownika i z własnym profilem zużycia.
- W większych obiektach uwzględnij wymagania operatora sieci dotyczące regulacji mocy biernej i parametrów pracy falownika.
- Jeśli planujesz zasilanie kilku dużych odbiorników naraz, policz nie tylko moc znamionową, ale też jednoczesność pracy.
Jeśli umiesz odróżnić moc użyteczną od pozornej i nie mylisz jednostek, znacznie łatwiej dobierzesz sprzęt, zabezpieczenia oraz elementy instalacji PV. W praktyce właśnie to rozróżnienie decyduje o tym, czy system będzie działał spokojnie i przewidywalnie, czy zacznie zaskakiwać już na etapie pierwszych obciążeń.
