Natężenie prądu decyduje o tym, ile energii płynie przez obwód w danym momencie, a więc wpływa na dobór przewodów, zabezpieczeń i urządzeń zasilających. W praktyce od tej jednej wielkości zależy, czy instalacja działa stabilnie, czy zaczyna się grzać, wybijać zabezpieczenia albo tracić sprawność. W tym artykule pokazuję, jak rozumieć amper, jak go mierzyć i jak odnieść go do domowej instalacji oraz fotowoltaiki.
Najważniejsze fakty o natężeniu prądu, które warto znać od razu
- 1 A oznacza przepływ 1 kulomba ładunku w 1 sekundę, więc amper opisuje tempo przepływu prądu.
- Im większe natężenie, tym większe obciążenie przewodów, styków i zabezpieczeń.
- Przy napięciu 230 V urządzenie o mocy 2300 W pobiera około 10 A, a 3680 W około 16 A.
- Natężenie mierzy się amperomierzem lub multimetrem, ale miernik trzeba wpiąć prawidłowo, zwykle szeregowo.
- W instalacjach fotowoltaicznych prąd po stronie DC i AC trzeba analizować oddzielnie, bo wpływa to na kable, bezpieczniki i dobór falownika.
Czym jest amper i co naprawdę mierzy

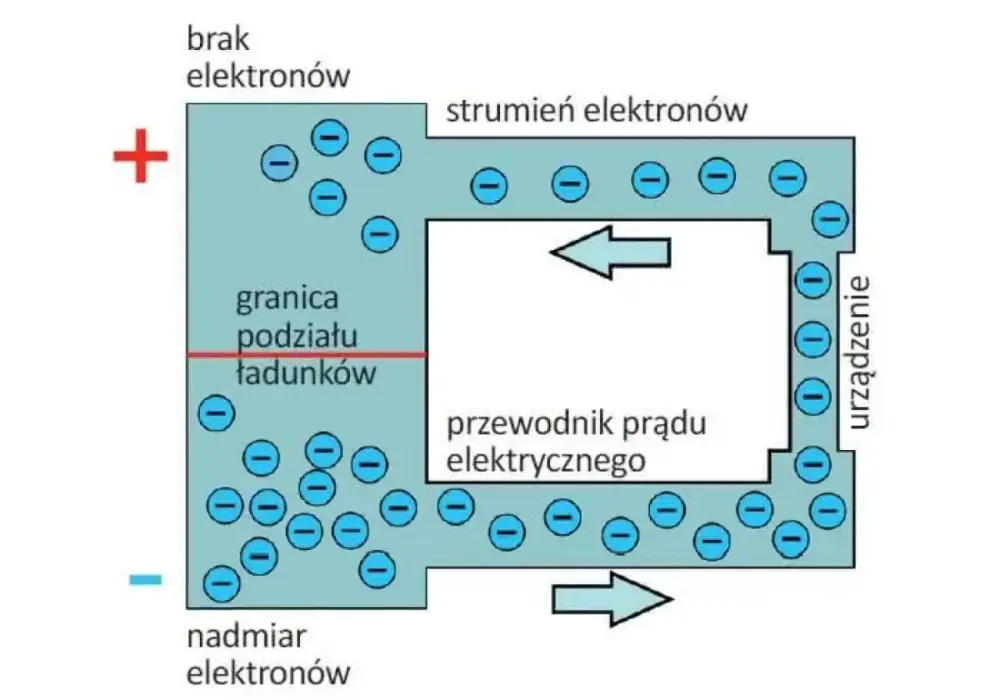

Amper to jednostka natężenia prądu elektrycznego w układzie SI. Najprościej ujmuję to tak: natężenie mówi, ile ładunku przepływa przez przewodnik w określonym czasie. Jeden amper oznacza przepływ jednego kulomba na sekundę, więc nie chodzi o „ilość prądu” w potocznym sensie, tylko o szybkość przepływu.
To rozróżnienie ma znaczenie praktyczne. Gdy natężenie rośnie, rośnie też obciążenie instalacji, a wraz z nim ryzyko przegrzewania przewodów, złącz i styków. Dlatego w elektryce nie wystarczy wiedzieć, że urządzenie „działa na prąd” - trzeba jeszcze wiedzieć, jakim prądem jest zasilane i czy obwód ma na to zapas. To naturalnie prowadzi do pytania, jak natężenie łączy się z napięciem i mocą.
Jak ampery łączą się z napięciem, mocą i oporem
W praktyce nigdy nie patrzę na natężenie w oderwaniu od napięcia i mocy. Te wielkości są ze sobą ściśle powiązane, a najważniejsze zależności można streścić trzema prostymi wzorami:
| Zależność | Co oznacza | Praktyczny wniosek |
|---|---|---|
| I = U / R | Natężenie rośnie, gdy rośnie napięcie albo maleje opór. | Ten sam odbiornik może pobierać różny prąd w zależności od warunków pracy. |
| P = U × I | Moc zależy od napięcia i natężenia. | Przy niższym napięciu ta sama moc wymaga większego prądu. |
| 1 A = 1 C/s | W 1 sekundę przepływa 1 kulomb ładunku. | Amper opisuje tempo przepływu, a nie „siłę” urządzenia w uproszczonym sensie. |
To dlatego urządzenia niskonapięciowe potrafią wymagać dużych prądów. Jeśli coś ma zasilić się mocą 120 W przy 12 V, prąd wyniesie około 10 A. Przy 230 V ta sama moc to już tylko około 0,5 A. Właśnie tutaj widać, dlaczego w systemach akumulatorowych, ładowarkach i instalacjach PV tak duże znaczenie mają przekrój przewodów, spadki napięcia i sprawność połączeń.
W obwodach rzeczywistych dochodzą jeszcze dodatkowe czynniki: sprawność zasilacza, współczynnik mocy, a czasem także prądy rozruchowe. Ja zwykle przypominam sobie prostą zasadę: im niższe napięcie przy tej samej mocy, tym większy prąd i większe wymagania dla instalacji. Kiedy to już jest jasne, można przejść do pomiaru natężenia bez typowych pomyłek.
Jak mierzę natężenie prądu bez błędów
Do pomiaru natężenia służy amperomierz albo multimetr ustawiony w tryb pomiaru prądu. Najważniejsza zasada jest prosta: miernik włącza się szeregowo, czyli w tor przepływu prądu. Jeśli podepniesz go błędnie równolegle w trybie A, możesz uszkodzić przyrząd albo wywołać zwarcie.
Gdzie wpiąć miernik
W praktyce odłączam fragment obwodu i wstawiam miernik tak, aby cały mierzony prąd przepływał przez jego układ pomiarowy. W niektórych miernikach robi to bocznik, czyli bardzo mały rezystor, na którym odczytuje się spadek napięcia odpowiadający natężeniu. To rozwiązanie jest wygodne, ale wymaga zdrowego nawyku: najpierw schemat połączenia, dopiero potem pomiar.
Jak dobrać zakres
Jeżeli nie znam orientacyjnej wartości prądu, zaczynam od najwyższego zakresu i schodzę niżej. To bezpieczniejsze niż ustawienie zbyt małego zakresu „na oko”. Warto też sprawdzić, czy miernik mierzy prąd AC czy DC, bo pomyłka w tym miejscu daje fałszywy wynik albo brak odczytu.
Przeczytaj również: Segregacja żarówek i LED-ów - Gdzie wyrzucić stare światło?
Kiedy lepsze są cęgi prądowe
Przy większych obciążeniach wygodniej użyć cęgów prądowych. Taki miernik obejmuje przewód bez rozłączania obwodu, więc nadaje się do kontroli instalacji domowych, falowników, pomp czy większych odbiorników. To rozwiązanie nie zawsze daje taką dokładność jak pomiar wpięty bezpośrednio, ale w praktyce bywa szybsze, bezpieczniejsze i po prostu rozsądniejsze.
Gdy znam już rzeczywiste natężenie, mogę sensownie ocenić, czy dany obwód ma zapas, czy pracuje na granicy. Najczęściej widać to najlepiej właśnie w domu i w instalacji fotowoltaicznej.
Ile amperów ma znaczenie w domu i fotowoltaice
W typowej instalacji domowej natężenie od razu przekłada się na komfort i bezpieczeństwo użytkowania. Przy zasilaniu 230 V łatwo policzyć, że urządzenie o mocy 2000 W pobiera około 8,7 A, a grzejnik 3000 W około 13 A. To już pokazuje, dlaczego kilka dużych odbiorników podłączonych do jednego obwodu potrafi sprawić kłopot.
| Przykład | Moc | Prąd przy 230 V | Co z tego wynika |
|---|---|---|---|
| Czajnik elektryczny | 2000 W | ok. 8,7 A | Zwykle mieści się w obwodzie gniazd, ale nie lubi towarzystwa innych dużych odbiorników. |
| Grzejnik przenośny | 3000 W | ok. 13 A | Potrafi mocno obciążyć pojedynczy obwód i szybko zbliża się do jego granic. |
| Urządzenie 3680 W | 3680 W | 16 A | Zbliża się do typowego zabezpieczenia 16 A, więc wymaga rozsądnego doboru obwodu. |
| Falownik 3 kW | 3000 W | ok. 13 A | Po stronie AC trzeba uwzględnić pracę ciągłą i zapas dla innych odbiorników. |
W praktyce domowej najczęściej spotykam obwody oświetleniowe i gniazdowe zabezpieczane tak, by odpowiadały przekrojowi przewodów i przewidywanemu obciążeniu. Dla użytkownika ważniejsze od samej liczby jest to, że większy pobór prądu wymaga lepszej ochrony i odpowiedniego prowadzenia przewodów. To samo dotyczy fotowoltaiki, tylko skala i układ są nieco inne.

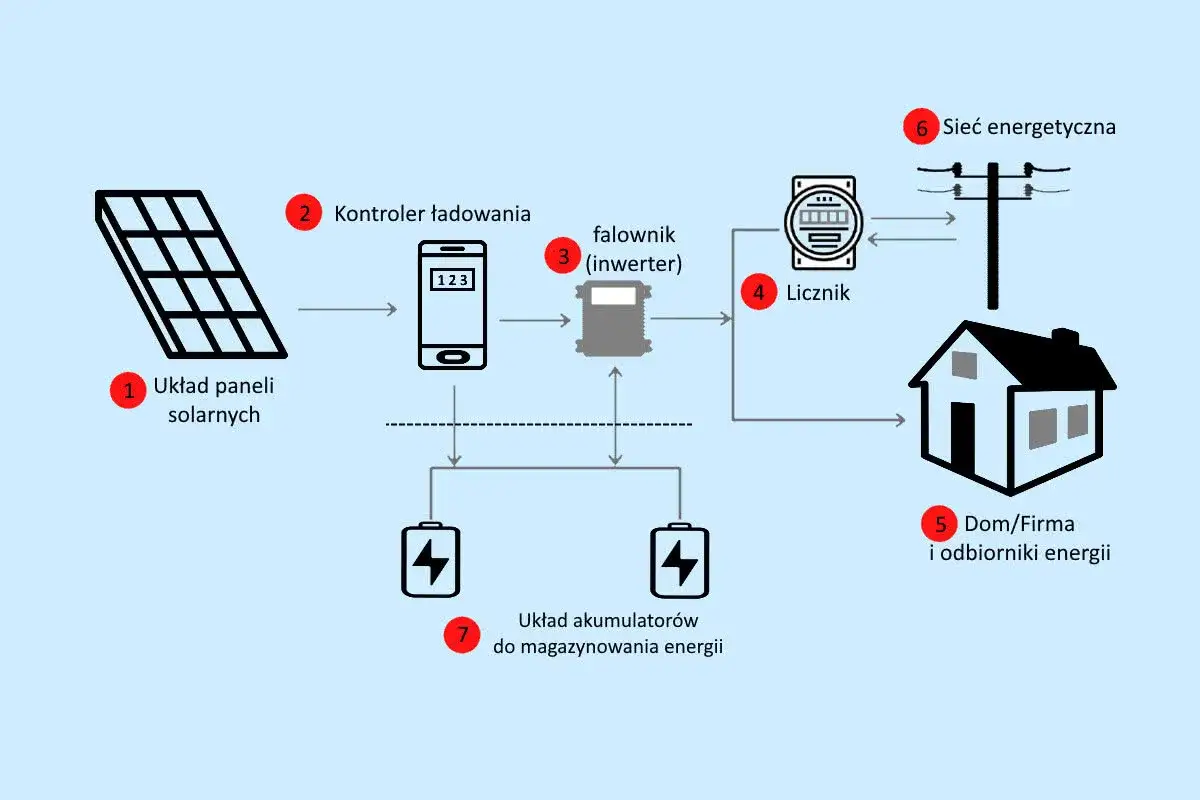

Po stronie DC w PV liczy się prąd łańcuchów modułów, regulatora ładowania i magazynu energii, a po stronie AC prąd wyjściowy falownika. Ja zawsze sprawdzam oba obszary osobno, bo jeden błąd w ocenie natężenia może oznaczać zbyt mały przekrój kabla, niedobór zabezpieczenia albo niepotrzebne straty energii. Przy systemach słonecznych to właśnie natężenie decyduje o tym, czy instalacja pracuje bezpiecznie i efektywnie, więc warto od razu przejść do najczęstszych pomyłek, które psują ten obraz.
Najczęstsze błędy przy interpretacji prądu
W rozmowach o elektryce najczęściej wracają te same nieporozumienia. W praktyce są one groźniejsze niż brzmią, bo prowadzą do złego doboru zabezpieczeń albo przewymiarowania całej instalacji.
- Mylenie amperów z amperogodzinami. Amper mówi o chwilowym natężeniu, a amperogodzina opisuje pojemność w czasie. To nie to samo, choć nazwy są podobne.
- Patrzenie tylko na moc. Dwa urządzenia o tej samej mocy mogą pobierać różny prąd, jeśli pracują przy innym napięciu.
- Ignorowanie prądu rozruchowego. Silniki, sprężarki i niektóre zasilacze przez chwilę pobierają więcej niż wynika z tabliczki znamionowej.
- Zakładanie, że większy prąd jest zawsze lepszy. W instalacji to zwykle oznacza większe straty, grzanie i trudniejszy dobór przewodów.
- Próba „na szybko” bez sprawdzenia zakresu miernika. W trybie pomiaru prądu to jeden z prostszych sposobów na uszkodzenie multimetru.
Najbardziej podstępne jest mylenie natężenia z pojemnością baterii. Akumulator opisany jako 100 Ah nie „daje 100 amperów” przez godzinę w prostym sensie; mówi raczej, jaką ilość ładunku może zgromadzić w określonych warunkach. Jeśli rozumie się tę różnicę, łatwiej ocenić magazyn energii, zasilacz awaryjny albo zestaw akumulatorowy w instalacji PV. Na tym tle dobrze widać, co warto sprawdzić przed podłączeniem kolejnego odbiornika.
Co sprawdzić przed zwiększeniem obciążenia obwodu
Zanim dołożę kolejne urządzenie, lubię przejść przez prostą listę kontrolną. To szybkie, a często oszczędza późniejszych problemów:
- sprawdzam moc odbiornika i przeliczam ją na prąd przy danym napięciu,
- patrzę na wartość zabezpieczenia obwodu, a nie tylko na liczbę gniazd,
- weryfikuję przekrój przewodu i sposób prowadzenia instalacji,
- uwzględniam prąd rozruchowy, jeśli urządzenie ma silnik, sprężarkę lub dużą elektronikę mocy,
- w PV porównuję dane modułów, falownika, przewodów i zabezpieczeń po stronie DC oraz AC,
- zakładam niewielki zapas pracy ciągłej, zamiast projektować wszystko „na styk”.
Tak właśnie traktuję natężenie w praktyce: nie jako abstrakcyjną liczbę, tylko jako sygnał, czy instalacja ma jeszcze rezerwę, czy już pracuje pod presją. Jeśli projektujesz domowe zasilanie, dobierasz falownik, planujesz magazyn energii albo po prostu chcesz bezpiecznie dołożyć mocniejszy odbiornik, zacznij od policzenia prądu, a dopiero potem dobieraj kable i zabezpieczenia. W elektryce to najkrótsza droga do stabilnej pracy, mniejszych strat i mniej nerwowych niespodzianek.
