Rezystancja uziemienia decyduje o tym, czy instalacja naprawdę odprowadzi prąd zwarciowy i przepięcia do gruntu, czy tylko na papierze wygląda poprawnie. W praktyce nie chodzi wyłącznie o sam wynik z miernika, ale też o układ sieci, rodzaj uziomu, stan gruntu i sposób połączeń wyrównawczych. W tym tekście pokazuję, jak czytać wynik, jakie wartości mają sens w różnych zastosowaniach i jak mierzyć oraz poprawiać uziemienie bez złudzeń co do jednego uniwersalnego limitu.
Najważniejsze rzeczy, które warto wiedzieć przed oceną uziomu
- Jedna liczba nie wystarcza, bo uziom trzeba oceniać razem z układem sieci i ochroną przeciwporażeniową.
- W układzie TT kluczowy jest warunek RA × IΔn ≤ 50 V, a nie sam „ładny” wynik na mierniku.
- W fotowoltaice liczy się nie tylko opór, ale też krótka, prosta i niskoimpedancyjna droga połączeń.
- Metoda 3-punktowa sprawdza się przy odłączonym uziomie, a pomiar cęgowy przy systemach z wieloma równoległymi drogami do ziemi.
- Suchy, piaszczysty lub zamarznięty grunt zwykle podnosi wynik bardziej niż sam wygląd uziomu sugeruje.
Co naprawdę oznacza rezystancja uziemienia
W uproszczeniu to opór, jaki prąd napotyka, gdy ma odpłynąć z uziomu do „dalekiej” ziemi. W praktyce ta wartość zależy od gruntu, długości i geometrii elektrod, ich połączenia oraz sezonu, więc dwa podobne domy mogą dać zupełnie inne wyniki. Ja nie traktuję jej jak cechy samego pręta wbitego w ziemię, tylko jako wynik całego układu.
| Pojęcie | Co mierzy | Dlaczego nie mylić |
|---|---|---|
| Rezystancja uziomu | Opór między uziomem a odległym gruntem | To wynik, który zwykle mamy na myśli |
| Ciągłość PE | Opór przewodu ochronnego i połączeń | Sprawdza połączenie, nie zachowanie gruntu |
| Impedancja pętli zwarcia | Całą drogę prądu zwarciowego | Kluczowa dla samoczynnego wyłączenia zasilania |
Największe nieporozumienie pojawia się wtedy, gdy ktoś miesza te trzy rzeczy i próbuje ocenić bezpieczeństwo po jednym odczycie. W układzie TT norma wymaga spełnienia warunku RA × IΔn ≤ 50 V, więc dla wyłącznika różnicowoprądowego 30 mA wychodzi teoretycznie 1667 Ω, ale to tylko granica obliczeniowa, nie rozsądny cel projektowy. To właśnie dlatego najpierw rozróżniam, co właściwie mierzę, a dopiero potem patrzę na liczby.
Jakie wartości mają sens w praktyce
Nie ma jednego bezdyskusyjnego limitu dla każdej instalacji. Ja patrzę na wynik szerzej: liczy się układ sieci, rodzaj obiektu, obecność ochrony przepięciowej i to, czy uziom pracuje razem z resztą systemu ochrony. Sama liczba bez kontekstu bywa myląca bardziej, niż pomaga.
| Zastosowanie | Co uznaję za sensowny cel | Dlaczego |
|---|---|---|
| Układ TT z wyłącznikiem RCD | Spełnienie warunku RA × IΔn ≤ 50 V; dla RCD 30 mA daje to 1667 Ω, ale praktycznie celuję znacznie niżej | Bezpieczeństwo zależy od całego układu ochrony, nie od samej liczby |
| Instalacja fotowoltaiczna na dachu | Często dąży się do wartości poniżej 10 Ω, a w wymagających obiektach jeszcze niżej | Lepiej działa wyrównanie potencjałów i ochrona przepięciowa |
| Uziom fundamentowy lub otokowy | Zwykle najlepsza baza do niskiego wyniku | Duża powierzchnia kontaktu z gruntem daje stabilniejszy efekt |
| Pojedynczy pręt w suchym gruncie | Rzadko jest końcowym rozwiązaniem | Wynik mocno zależy od wilgotności i strefy gruntu |
W praktyce instalacyjnej najczęściej interesuje mnie nie tyle absolutne „ile omów”, ile odpowiedź na pytanie, czy układ ma zapas na wilgotność gruntu, korozję i przyszłe dobudowy. Taka perspektywa prowadzi naturalnie do pomiaru, bo bez poprawnej metody sam wynik potrafi wprowadzić w błąd.
Jak mierzy się uziemienie bez błędów

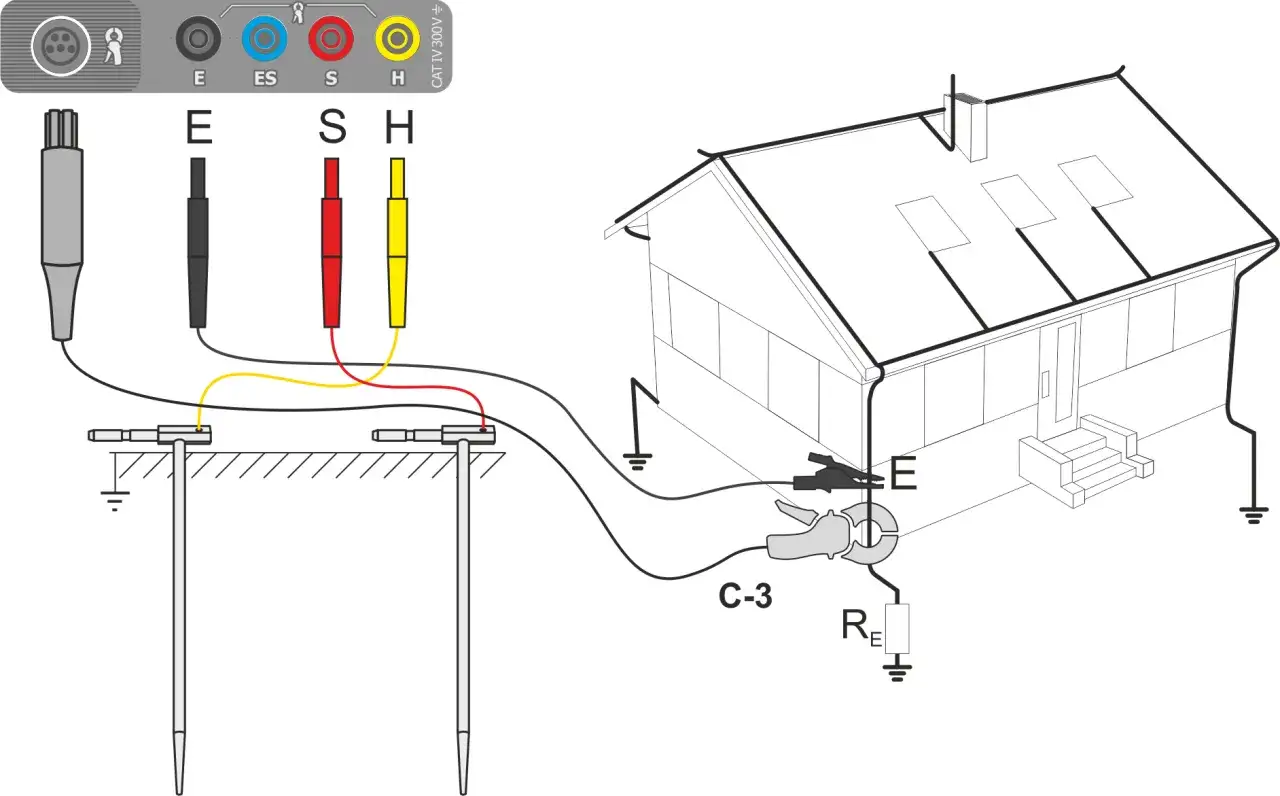

Jeżeli bada się pojedynczy, odłączony uziom, klasyczna metoda 3-punktowa daje najczytelniejszy wynik. Gdy instalacja ma wiele połączeń równoległych, wygodniejszy bywa pomiar cęgowy, ale on nie zastępuje każdego testu. Ja zawsze sprawdzam, czy metoda pasuje do układu, bo mierzenie „w ciemno” jest najkrótszą drogą do pozornie dobrego rezultatu.
| Metoda | Kiedy ma sens | Ograniczenie |
|---|---|---|
| 3-punktowa | Samodzielny uziom, odbiór, diagnostyka | Wymaga miejsca i odłączenia badanego uziomu |
| Cęgowa | Sieci wielouziomowe, trudno rozłączać istniejące połączenia | Potrzebuje równoległych dróg do ziemi |
| 4-punktowa Wennera | Projektowanie nowego uziomu i ocena gruntu | To nie jest końcowy wynik uziomu, tylko informacja o gruncie |
- Odłącz badany uziom tylko wtedy, gdy metoda tego wymaga i gdy masz pewność, że nie zaburzysz ochrony innych obwodów.
- Rozmieść sondy pomocnicze poza strefami oddziaływania uziomu; przy pomiarze 3-punktowym warto wykonać też odczyt kontrolny po przesunięciu sondy potencjałowej o około 1 m.
- Wykonaj kilka pomiarów, a nie jeden. Jeśli odczyty mocno pływają, najpierw szukaj problemu w gruncie, kablach pomocniczych lub połączeniach.
- Zanotuj warunki: porę roku, wilgotność, temperaturę i ewentualne prace ziemne w pobliżu obiektu.
- Używaj miernika zgodnego z PN-EN IEC 61557-5, bo zwykły multimetr nie zastępuje testu uziomu.
Jeśli projektuję nowy obiekt, pomiar rezystywności gruntu metodą Wennera daje mi lepszy punkt startu niż sam wynik końcowy. To pozwala dobrać uziom, zamiast tylko reagować na zbyt wysoki odczyt po montażu. W praktyce właśnie ta różnica oszczędza najwięcej czasu i poprawek.
Dlaczego wynik rośnie i jak go poprawić
Najczęstszy błąd polega na szukaniu winy wyłącznie w samym pręcie. Często problemem jest grunt, a czasem zwykła korozja albo zbyt mała powierzchnia kontaktu z ziemią. W takich przypadkach dokładanie kolejnych elektrod pomaga tylko wtedy, gdy naprawdę zwiększa strefę rozpraszania prądu.
Grunt i wilgotność
Suchy piasek, zamarznięta ziemia albo teren po długiej suszy potrafią podnieść wynik bardzo wyraźnie. Wtedy lepiej szukać głębszej, bardziej wilgotnej warstwy niż liczyć na pojedynczy płytki pręt. Z mojego punktu widzenia to jeden z powodów, dla których pomiary warto porównywać sezonowo.
Geometria uziomu

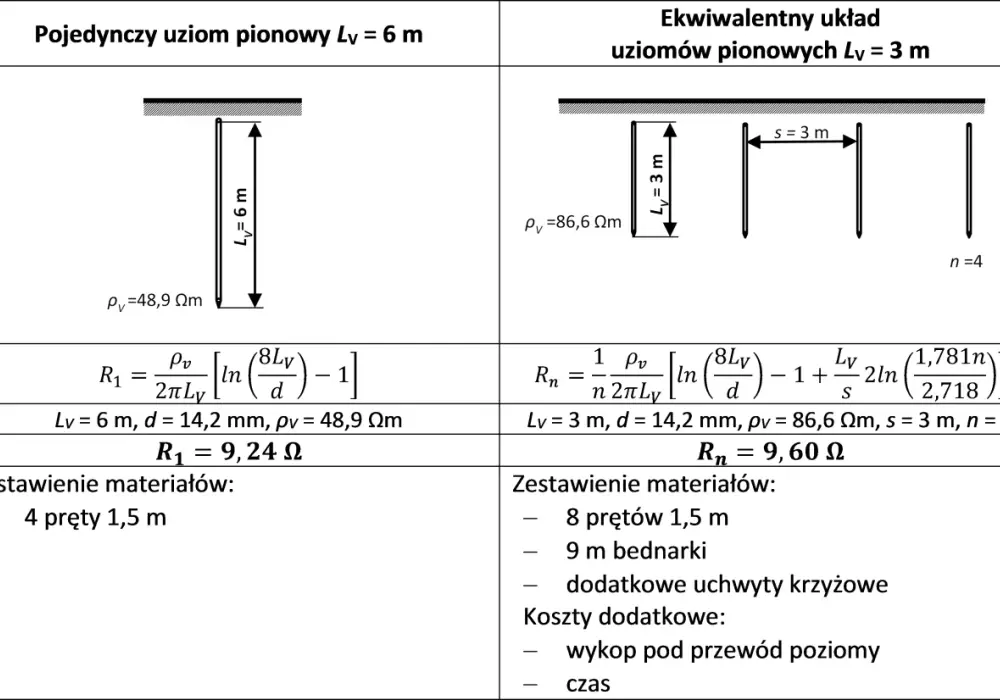

Jeden pręt bywa za mały. Lepszy efekt daje uziom otokowy, fundamentowy albo kilka elektrod połączonych w układ, który realnie powiększa kontakt z gruntem. Przy rozbudowie patrzę nie tylko na liczbę sztuk, ale też na to, czy nie stoją zbyt blisko siebie i nie pracują w tej samej strefie gruntu.
Przeczytaj również: Ile zarabia elektryk w Szwajcarii? Odkryj realne zarobki i koszty życia
Połączenia i korozja
Luźny zacisk, nadpalone połączenie, korozja na złączu lub źle wykonane spawanie potrafią zepsuć bardzo dobry uziom. W praktyce najpierw czyszczę, dokręcam i w razie potrzeby wymieniam elementy złączeniowe, a dopiero potem dokładam kolejne elektrody. Czasem to daje większy efekt niż kosztowna rozbudowa całego układu.
| Przyczyna wysokiego wyniku | Co zwykle pomaga |
|---|---|
| Suchy, piaszczysty lub zamarznięty grunt | Głębsze elektrody, uziom otokowy, kontakt z bardziej wilgotną warstwą |
| Zbyt mała powierzchnia kontaktu | Rozbudowa układu, kilka elektrod zamiast jednego pręta |
| Korozja i słabe połączenia | Kontrola zacisków, spoin i przewodów wyrównawczych |
| Złe rozmieszczenie elektrod | Większe odstępy i analiza, czy elektrody nie „widzą” tego samego gruntu |
Jeśli trzeba poprawić układ, najpierw wybieram zmianę geometrii, potem dopiero materiały poprawiające kontakt z gruntem. Dodatki mogą pomóc, ale nie naprawią źle zaprojektowanego uziomu ani złych połączeń. Kiedy te podstawy są opanowane, można sensownie przejść do fotowoltaiki i ochrony przepięciowej.
Co to zmienia w fotowoltaice i ochronie przepięciowej
W instalacjach PV uziemienie nie jest tylko formalnością z protokołu. Odpowiada za wyrównanie potencjałów ram modułów, konstrukcji wsporczych, obudowy falownika i elementów ochrony przepięciowej, więc wpływa na to, jak system zachowa się przy burzy, awarii lub przepięciu łączeniowym. Ja patrzę na cały tor: od konstrukcji dachu aż do głównej szyny wyrównawczej.
- Ramy modułów i metalową konstrukcję łączę możliwie krótko i prosto z GSU albo z lokalną szyną PE.
- Unikam długich pętli przewodów, bo przy udarze piorunowym liczy się nie tylko opór, ale też impedancja drogi.
- Jeżeli obiekt ma instalację odgromową, sprawdzam zgodność z nią, a nie traktuję PV jako osobnego świata.
- Przy modernizacji starego domu nie zakładam, że istniejący uziom jest automatycznie wystarczający tylko dlatego, że „kiedyś działał”.
W wielu projektach praktycznym celem jest zejście poniżej 10 Ω, zwłaszcza gdy instalacja współpracuje z ochroną przepięciową lub odgromową, ale ważniejsze od samej liczby jest to, by cały układ był krótki, spójny i odporny na korozję. Właśnie tutaj często widać różnicę między instalacją zgodną na papierze a instalacją, która naprawdę pracuje w trudnych warunkach. To prowadzi do ostatniego pytania: co sprawdzać po montażu i później, żeby wynik nie zaskoczył po kilku sezonach.
Co sprawdzam przy odbiorze i później
Na odbiorze nie zatrzymuję się na jednym odczycie. Sprawdzam też ciągłość połączeń ochronnych, stan zacisków, dokumentację pomiarową i to, czy wynik ma sens względem warunków gruntu oraz typu instalacji. Jeśli różnica względem wcześniejszego pomiaru jest duża, najpierw szukam przyczyny, a dopiero potem myślę o rozbudowie uziomu.
- Po każdej większej modernizacji, dobudowie PV albo naprawie uziomu wykonuję nowy pomiar.
- Zapisuję warunki testu, bo suchy lipiec i wilgotna jesień nie dadzą tego samego wyniku.
- Jeśli wartość rośnie, sprawdzam najpierw połączenia i korozję, a dopiero potem dokładam elektrody.
- Przy obiektach z PV i SPD oceniam cały tor ochrony, nie tylko sam uziom.
Jeśli miałbym zostawić jedną praktyczną myśl, to taką: dobry uziom nie zaczyna się od miernika, tylko od projektu, geometrii i solidnych połączeń. Kiedy te trzy rzeczy są dopięte, pomiar przestaje być formalnością, a staje się realnym potwierdzeniem bezpieczeństwa instalacji.
