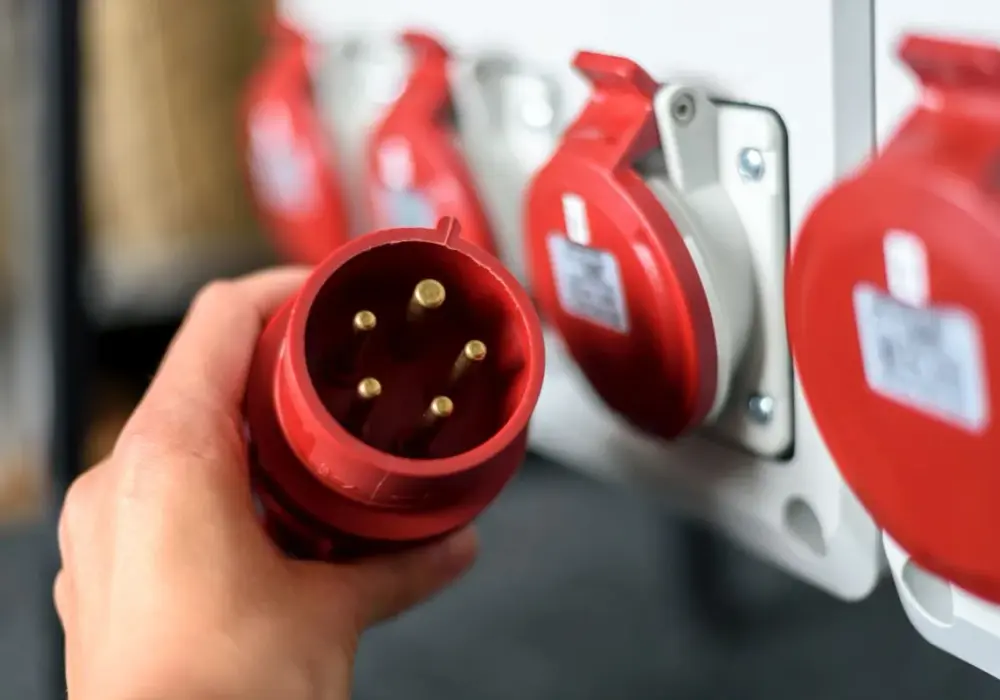

Kabel 4-żyłowy do wtyczki 5-bolcowej 400V - Czy to działa?

W przypadku złączy 400 V nie ma miejsca na zgadywanie, bo jeden brakujący przewód zmienia cały układ zasilania. Ten tekst pokazuje, kiedy czterożyłowy przewód da się wykorzystać, kiedy trzeba zmienić osprzęt i jak bezpiecznie przygotować połączenie w praktyce. Wyjaśniam też, które żyły odpowiadają za fazy, neutralny i ochronę, oraz jakie błędy najczęściej kończą się grzaniem styków albo wybijaniem zabezpieczeń.

Co oznacza 4 żyły i 5 bolców w praktyce

Wtyczka 5-bolcowa w systemie siłowym to zwykle układ 3P+N+PE, czyli trzy fazy, neutralny i przewód ochronny. Przewód 4-żyłowy najczęściej oznacza 3P+PE, bez neutralnego, więc te dwa rozwiązania nie są automatycznie zamienne. Ja patrzę na to tak: jeśli odbiornik nie potrzebuje N, problemem jest najczęściej nie sam kabel, tylko zły typ złącza.

W nowych instalacjach kolorystyka pomaga: brązowy, czarny i szary to zwykle L1-L3, niebieski to N, a żółto-zielony to PE. Stary kabel może mieć inne barwy, dlatego nigdy nie podłączam „na oko”, tylko po oznaczeniach producenta i schemacie urządzenia.

Najważniejsze jest więc nie to, ile styków widzisz na obudowie, ale jaki układ elektryczny ma zasilać dane urządzenie. Zanim przejdziesz dalej, sprawdź tabliczkę znamionową i schemat połączeń, bo od tego zależy cały sens montażu.

Jak sprawdzić, czy urządzenie naprawdę potrzebuje pięciu żył

Najważniejsze pytanie brzmi nie „czy da się”, tylko „czy wolno i czy ma to sens”. Jeśli na tabliczce znamionowej widzisz układ 3P+N+PE, urządzenie potrzebuje neutralnego i 4-żyłowy przewód jest po prostu za krótki o jedną funkcję. Jeśli masz 3P+PE, neutralny nie jest potrzebny i wtedy lepszym wyborem bywa 4-bolcowe złącze, a nie piąty pusty styk.

W praktyce neutralny najczęściej jest potrzebny tam, gdzie w urządzeniu pracuje elektronika, sterowanie, oświetlenie pomocnicze albo osobny obwód 230 V. W prostych odbiornikach trójfazowych, takich jak część silników czy niektóre urządzenia warsztatowe, N często w ogóle nie bierze udziału w pracy. W instalacjach fotowoltaicznych i przy falownikach ta różnica też ma znaczenie, bo nie każdy układ 400 V działa wyłącznie na trzech fazach.

Jeżeli dokumentacja nie mówi wprost, jaki układ ma działać, nie warto zgadywać. Kiedy to już ustalisz, przechodzę do przygotowania kabla i samej wtyczki.

Jak przygotować przewód i osprzęt przed montażem

Zanim zaczniesz, odłącz zasilanie i potwierdź brak napięcia miernikiem. Potem sprawdź średnicę kabla, stan izolacji i to, czy odgiętka oraz dławik w obudowie pasują do konkretnego przewodu. Wtyczka ma trzymać kabel mechanicznie, nie tylko elektrycznie, bo luźny przewód z czasem grzeje styki.

Ja zawsze sprawdzam jeszcze dwie rzeczy: czy przewód jest linkowy czy jednodrutowy oraz czy masz tulejki kablowe. Przy przewodach linkowych tulejka porządkuje końcówkę żyły, dzięki czemu druciki nie rozłażą się pod śrubą. To drobiazg, ale właśnie na takich detalach najczęściej wygrywa się trwałość połączenia.

• Odłącz zasilanie i sprawdź miernikiem brak napięcia.
• Dobierz przewód do prądu znamionowego i warunków pracy.
• Sprawdź, czy dławik pasuje do średnicy kabla.
• Przy przewodach linkowych przygotuj tulejki kablowe.
• Oceń stan izolacji, żeby nie zamknąć uszkodzenia w środku obudowy.

Po takim przygotowaniu można przejść do samego podłączenia, ale tylko wtedy, gdy układ żył naprawdę zgadza się z wymaganiami urządzenia.

Jak podłączyć przewody krok po kroku

W praktyce odpowiedź na pytanie jak podłączyć kabel 4 żyłowy do wtyczki 5 bolcowej sprowadza się do jednego: najpierw potwierdzasz, że dany odbiornik w ogóle nie potrzebuje neutralnego, a dopiero potem wkładasz żyły w odpowiednie zaciski. Jeśli N jest wymagany, nie kończ montażu „na skróty” i nie zostawiaj sobie tylko nadziei, że urządzenie jakoś ruszy.

1. Rozkręć wtyczkę i przeprowadź kabel przez obudowę oraz odciążenie mechaniczne, zanim zaczniesz podłączać żyły.
2. Usuń płaszcz zewnętrzny tylko na taką długość, żeby żyły swobodnie dosięgały zacisków.
3. Na przewodach linkowych załóż tulejki kablowe, bo zapobiegają rozchodzeniu się drucików pod śrubą.
4. Podłącz PE do styku ochronnego, a fazy do L1, L2 i L3 zgodnie ze schematem producenta.
5. Jeśli przewód ma tylko 4 żyły, a urządzenie wymaga 5, zatrzymaj montaż i wymień kabel albo złącze na właściwy typ.
6. Dokręć zaciski i dławik z wyczuciem, ale pewnie, po czym sprawdź, czy żaden przewód nie wysuwa się przy lekkim pociągnięciu.

Ja po takim montażu robię jeszcze kontrolę kolejności faz i próbę pracy bez obciążenia. To drobiazg, ale często wyłapuje błędy, których nie widać gołym okiem, zanim urządzenie wejdzie pod obciążenie.

Co zrobić, gdy czwarta żyła to PEN

W starych instalacjach 4-żyłowych ostatnia żyła bywa PEN, czyli połączony przewód ochronno-neutralny. Tego nie traktuję jak prostego zamiennika N albo PE, bo rozdział PEN na osobne N i PE robi się w odpowiednim punkcie instalacji, a nie w przypadkowej wtyczce. Jeśli nie masz pewności, jaki system zasilania masz w budynku, ten fragment powinien obejrzeć elektryk z uprawnieniami.

To właśnie tutaj najłatwiej o błąd, bo na pierwszy rzut oka „cztery żyły” wydają się pasować do każdej sytuacji podobnej do 400 V. W rzeczywistości PEN działa inaczej niż klasyczny przewód ochronny, a błędne potraktowanie go jak zwykłego N albo PE może skończyć się nie tylko wybijaniem zabezpieczeń, ale też utratą skuteczności ochrony.

• PEN nie jest zwykłym neutralnym.
• PEN nie jest też zwykłym PE.
• Nie rozdzielam go przypadkowo we wtyczce.
• Jeśli układ budynku jest stary lub nieopisany, sprawdzam go przed montażem.

Gdy ten wyjątek jest już jasny, łatwo przejść do najczęstszych błędów, bo właśnie one zwykle ujawniają, że ktoś próbował uprościć połączenie bez zrozumienia układu.

Najczęstsze błędy, które kończą się awarią albo grzaniem styków

Najgorszy pomysł to mostkowanie N z PE „żeby było działać”. To nie jest naprawa, tylko tworzenie układu, którego instalacja mogła w ogóle nie przewidywać. Równie ryzykowne jest podłączanie wszystkiego po kolorach bez sprawdzenia dokumentacji, bo w starszych przewodach i w częściach urządzeń barwy nie zawsze odpowiadają współczesnemu standardowi.

W instalacjach 400 V, także tych związanych z fotowoltaiką, falownikami czy sprzętem warsztatowym, takie błędy nie zawsze wychodzą od razu. Często najpierw pojawia się ciepły wtyk, niestabilna praca albo dziwne wyzwalanie zabezpieczeń, więc lepiej wyłapać problem na stole niż po uruchomieniu.

Kiedy wymienić kabel albo wtyczkę zamiast szukać obejścia

Jeśli urządzenie wymaga neutralnego, nie kombinuję z czterożyłowym przewodem. Wymiana na 5-żyłowy kabel ma większy sens niż dorabianie półśrodków, bo zyskujesz czytelny układ, łatwiejszy serwis i mniejsze ryzyko, że ktoś za rok odczyta połączenie inaczej. Tak samo, jeśli odbiornik pracuje wyłącznie w układzie 3P+PE, nie wciskam go w pięciobolcowe rozwiązanie tylko dlatego, że taki akurat był osprzęt pod ręką.

To jest dokładnie ten moment, w którym rozsądniej kupić właściwy element niż ratować się improwizacją. W praktyce dobry wybór to albo kabel 5-żyłowy, albo złącze 4-polowe dopasowane do realnego układu pracy urządzenia. Jeżeli potrzebujesz tylko krótkiego adaptera, użyj gotowego, fabrycznego rozwiązania, a nie własnoręcznego przejścia zrobionego „na szybko”.

• Potrzebny neutralny? Wybieram przewód 5-żyłowy.
• Neutralny nie jest potrzebny? Wybieram 4-polowe złącze.
• Nie znam układu instalacji? Zatrzymuję montaż i sprawdzam dokumentację.
• Jest stary system z PEN? Nie rozstrzygam go w obudowie wtyczki.

Jak sprawdzić po montażu, że połączenie jest naprawdę poprawne

Po złożeniu wtyczki nie kończę pracy na tym, że „coś się zapaliło”. Sprawdzam, czy przewód siedzi sztywno w dławiku, czy śruby nie luzują się po krótkiej próbie, i czy obudowa nie naciska na żyły w sposób, który po kilku cyklach pracy zniszczy izolację. Przy pierwszym uruchomieniu obserwuję też, czy złącze nie robi się wyraźnie ciepłe, bo to często pierwszy sygnał złego docisku.

Jeżeli wszystko jest zgodne z dokumentacją, układ faz się zgadza, a przewód został dobrany prawidłowo, takie połączenie powinno działać przewidywalnie i bez niespodzianek. A jeśli w którymkolwiek miejscu masz wątpliwość, lepiej zatrzymać się wcześniej niż szukać później przyczyny uszkodzenia sprzętu lub zabezpieczeń.
