Dobór przewodu do płyty indukcyjnej wpływa nie tylko na bezpieczeństwo, ale też na to, czy urządzenie wykorzysta pełną moc bez wybijania zabezpieczeń. W praktyce najważniejsze pytanie brzmi nie tylko jaki kabel do indukcji kupić, ale też jak dopasować go do liczby faz, mocy i sposobu prowadzenia instalacji. Poniżej rozkładam temat na konkretne warianty, bo tu naprawdę liczą się detale.
Najkrótsza odpowiedź dla zabieganych
- Do większości płyt 1-fazowych 230 V z pełną mocą najczęściej stosuje się miedziany przewód 3x4 mm².
- Przy zasilaniu 3-fazowym często spotyka się przewód pięciożyłowy, zwykle 5x1,5 mm² albo 5x2,5 mm², ale decyduje instrukcja konkretnego modelu.
- Nie dobiera się kabla „na oko” - trzeba sprawdzić tabliczkę znamionową, schemat połączeń i zabezpieczenie obwodu.
- Jeśli płyta ma pracować na jednej fazie, zwykle potrzebuje osobnego obwodu i mocniejszego zabezpieczenia niż zwykłe gniazdko kuchenne.
- Przewód powinien być miedziany, odpowiednio odporny na temperaturę i zamocowany bez naprężeń.
- Montaż najlepiej traktować jako pracę dla elektryka z uprawnieniami, bo błąd w podłączeniu może uszkodzić płytę albo instalację.
Najczęściej potrzebny jest przewód miedziany 3x4 mm² albo pięciożyłowy
Jeśli mam odpowiedzieć bez rozwlekania tematu, to do płyty indukcyjnej najczęściej szuka się miedzianego przewodu 3x4 mm² przy zasilaniu jednofazowym 230 V albo przewodu pięciożyłowego przy instalacji 400 V. W praktyce oznacza to, że przy jednej fazie i pełnej mocy kabel musi przenieść około 32 A, czyli mniej więcej 7,36 kW; przy mniejszym zabezpieczeniu często trzeba ograniczyć moc płyty. Przy zasilaniu trójfazowym obciążenie rozkłada się lepiej, więc w wielu modelach wystarcza cieńszy przewód, ale tylko wtedy, gdy dokładnie dopuszcza to instrukcja.
Ja zaczynam od założenia, że kabel ma pasować do konkretnego modelu, a nie do ogólnej opinii z internetu. Jedna płyta na 230 V będzie wymagała 3x4 mm², inna przy ograniczeniu mocy zaakceptuje 3x2,5 mm², a jeszcze inna na 3 fazach działa na przewodzie 5-żyłowym. Sama grubość to dopiero pierwszy krok, bo liczy się też liczba żył, typ izolacji i sposób zakończenia przewodu.
- 1 faza 230 V - najczęściej 3x4 mm², gdy płyta ma pracować z pełną mocą.
- 1 faza 230 V z ograniczeniem mocy - czasem 3x2,5 mm², ale tylko jeśli producent to dopuszcza.
- 2 fazy 230/400 V - zwykle przewód 4-żyłowy, np. 4x2,5 mm² lub 4x4 mm².
- 3 fazy 230/400 V - zwykle przewód 5-żyłowy, często 5x1,5 mm² albo 5x2,5 mm².
Sama grubość kabla nie rozwiązuje jednak wszystkiego, bo ostateczny wybór zależy od kilku parametrów instalacji. I właśnie od nich warto zacząć następny krok.
Od czego naprawdę zależy dobór kabla
Nie patrzę wyłącznie na moc płyty. Dobór przewodu zależy od kilku rzeczy naraz i dopiero ich połączenie daje poprawną odpowiedź.
- Moc znamionowa - im wyższa, tym większy prąd i zwykle grubszy przewód.
- Liczba faz - jedna, dwie albo trzy fazy zmieniają sposób rozłożenia obciążenia.
- Długość trasy - im dłuższy odcinek od rozdzielnicy lub puszki, tym większy zapas warto zostawić.
- Rodzaj montażu - przewód w ścianie, w puszce, pod blatem i przy samej płycie nie pracują w identycznych warunkach.
- Zalecenia producenta - to one rozstrzygają spór, gdy kilka wariantów wydaje się „prawie pasować”.
W praktyce ważna jest też temperatura otoczenia. Kabel biegnący blisko piekarnika, w ciasnej zabudowie albo przy słabej wentylacji ma gorsze warunki niż przewód w dobrze przewietrzanej przestrzeni. Dlatego przy dłuższej lub trudniejszej trasie nie schodzę do absolutnego minimum z instrukcji. Gdy te zmienne są już jasne, można sensownie odczytać schemat połączeń.
Jak czytać schemat podłączenia w instrukcji

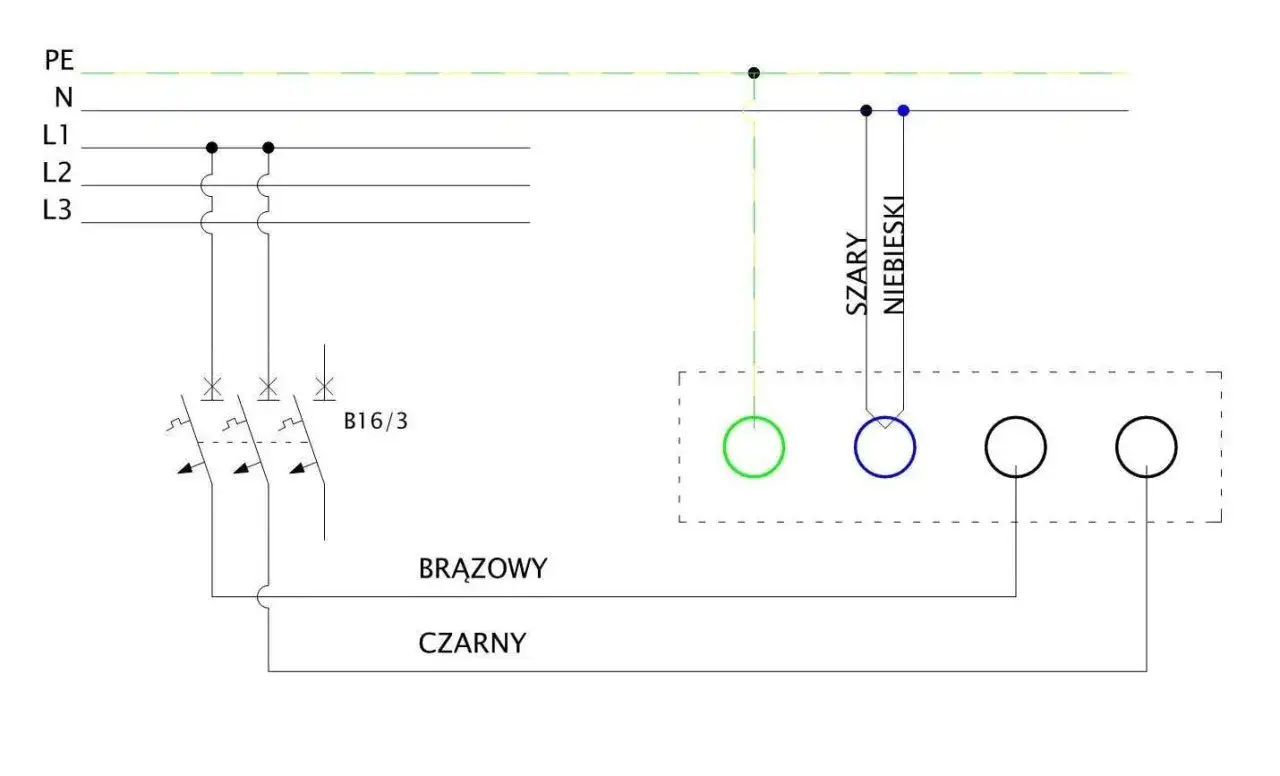

W schemacie najważniejsze są oznaczenia L1, L2, L3, N i PE. Litery L oznaczają fazy, N to przewód neutralny, a PE to przewód ochronny. Jeśli producent pokazuje mostki między zaciskami, to znaczy, że ta sama płyta może pracować w kilku wariantach, na przykład 1N, 2N albo 3N, ale tylko wtedy, gdy mostkowanie wykonasz dokładnie tak, jak w rysunku.
Ja zawsze sprawdzam pięć rzeczy zanim w ogóle sięgnę po kabel:
- czy model dopuszcza zasilanie 230 V, 400 V czy oba warianty,
- jaki jest maksymalny prąd na fazę, na przykład 16 A albo 32 A,
- jaki minimalny przekrój przewodu podaje producent,
- czy instrukcja wymaga tulejek kablowych i odciążki,
- czy przewód nie przechodzi w pobliżu gorących elementów piekarnika.
To właśnie te oznaczenia decydują, czy kupujesz kabel 3-, 4- czy 5-żyłowy, więc dobrze czytać je przed zakupem, a nie dopiero na etapie montażu. Dopiero wtedy sens ma porównywanie konkretnych konfiguracji, które spotyka się w polskich kuchniach.
Typowe konfiguracje, które spotykam najczęściej
W instrukcjach producentów, także w dokumentacji Amiki i Gorenje, widać podobny wzorzec: ta sama płyta może mieć kilka dopuszczalnych sposobów zasilania, ale każdy z nich wymaga innego przekroju i innego zabezpieczenia. Poniżej pokazuję praktyczne zestawienie, z którym najczęściej spotyka się instalator w Polsce.
| Zasilanie | Typowy przewód | Typowe zabezpieczenie | Kiedy ma sens |
|---|---|---|---|
| 1N 230 V | 3x4 mm² Cu | 32 A | Gdy płyta pracuje na jednej fazie z pełną mocą, około 7,36 kW |
| 1N 230 V z ograniczeniem mocy | 3x2,5 mm² Cu | 20 A | Tylko jeśli model dopuszcza taki wariant i ogranicza pobór |
| 2N 230/400 V | 4x2,5 mm² Cu lub 4x4 mm² Cu | 2 x 16 A | Dobry kompromis przy instalacji z dwiema fazami |
| 3N 230/400 V | 5x1,5 mm² Cu lub 5x2,5 mm² Cu | 3 x 16 A | Najbardziej elastyczny wariant w nowych instalacjach |
Warto zapamiętać jedną rzecz: w części modeli o niższej mocy producent dopuszcza także 4x1,5 mm² przy 2N i 5x1,5 mm² przy 3N. To nie jest błąd, tylko dowód na to, że przekrój zawsze bierze się z instrukcji, a nie z samego hasła „płyta indukcyjna”. Właśnie dlatego nie lubię porad typu „weź zawsze grubszy przewód” - czasem to nie daje żadnej korzyści, a utrudnia poprawne zakończenie żył w zaciskach.
Jeżeli po takim zestawieniu nadal coś brzmi niejednoznacznie, problem zwykle nie leży w kablu, tylko w tym, jaki typ przewodu i osprzętu został dobrany do montażu. I to warto doprecyzować przed zakupem.
Jaki przewód i osprzęt wybrać, żeby instalacja była trwała
Sam przekrój to nie wszystko. Do płyty zwykle wybiera się przewód miedziany, a nie aluminiowy, i to w wersji dopuszczonej przez producenta urządzenia. W praktyce często spotkasz kable typu H05VV-F albo H05V2V2-F, bo dobrze znoszą pracę w kuchni i nadają się do podłączenia urządzenia do zacisków. Zwykły przedłużacz odpada, a jeśli przewód ma wejść w listwę zaciskową, dobrze użyć tulejek kablowych, żeby żyły nie rozchodziły się pod śrubą.
Ja rozróżniam dwa elementy: instalację w ścianie i przewód przyłączeniowy samej płyty. Ten pierwszy prowadzi się jak część instalacji stałej, ten drugi łączy urządzenie z puszką lub złączem. Jeśli producent podaje minimalną średnicę zewnętrzną przewodu, na przykład około 8 mm, biorę to serio, bo wpływa to na to, czy odciążka i osłona zacisku będą pracować tak, jak powinny. Tu naprawdę lepiej mieć przewód poprawnie dobrany i solidnie zakończony niż „jakoś” pasujący.
W starszych mieszkaniach problemem bywa też aluminium albo mieszane odcinki instalacji. Taki układ może działać z oświetleniem czy lekkimi odbiornikami, ale płyta indukcyjna to już inna liga obciążenia. Przy niej liczy się niski opór połączeń, porządne skręcenie, właściwe końcówki i brak luzów na zaciskach. Gdy to jest zrobione dobrze, zostaje już tylko uniknięcie błędów, które widuję najczęściej.
Najczęstsze błędy przy podłączeniu indukcji
Najwięcej problemów widzę wtedy, gdy ktoś zakłada, że „grubszy kabel załatwi wszystko”. Nie załatwi, jeśli obwód jest źle zabezpieczony albo przewód ma złe zakończenie.
- Zbyt mały przekrój przy pełnej mocy jednofazowej. 3x2,5 mm² potrafi wystarczyć tylko tam, gdzie producent dopuszcza ograniczenie mocy i mniejszy prąd.
- Podłączenie do przypadkowego obwodu. Płyta powinna mieć własny, wydzielony obwód, a nie współdzielić go z gniazdami kuchennymi.
- Ignorowanie mostków na listwie zaciskowej. Jeden źle założony mostek zmienia cały układ podłączenia.
- Brak odciążki i tulejek. Luźna żyła pod śrubą grzeje się i potrafi poluzować połączenie.
- Prowadzenie kabla przy gorących elementach, zwłaszcza nad piekarnikiem.
- Próba wciśnięcia zbyt grubego przewodu w zacisk bez odpowiednich końcówek.
Przy mocniejszej płycie sensownie jest też zadbać o odpowiednie zabezpieczenie różnicowoprądowe, zwykle typu A 30 mA albo RCBO dla samego obwodu. To już jednak obszar, w którym najlepiej oprzeć się na projekcie rozdzielnicy i ocenie elektryka, nie na domysłach. Kiedy te ryzyka są pod kontrolą, zostaje ostatnia rzecz: szybka checklista przed zakupem.
Zanim kupisz kabel, sprawdź te rzeczy w tej kolejności
Najprościej zamknąć temat w pięciu krokach: model płyty, dopuszczony sposób podłączenia, wymagany przekrój, długość trasy i sposób zakończenia przewodu. To wystarczy, żeby uniknąć kupna kabla, który później trzeba wymieniać albo przerabiać.
- Jeśli masz jedną fazę i pełną moc, najczęściej celuj w 3x4 mm².
- Jeśli instalacja ma 400 V, sprawdź, czy producent przewiduje 2N czy 3N i jaką liczbę żył podaje w instrukcji.
- Jeśli kabel idzie daleko albo przez trudne warunki, zostaw zapas i nie schodź do minimum tylko dlatego, że „powinno działać”.
- Jeśli cokolwiek nie zgadza się ze schematem, nie improwizuj na zaciskach.
- Jeśli masz starszą instalację albo niepewne zabezpieczenie, najpierw oceń stan obwodu, a dopiero potem zamawiaj przewód.
W praktyce najlepszy przewód do płyty indukcyjnej to taki, który ma właściwy przekrój, właściwy typ izolacji i jest poprawnie podłączony do konkretnego modelu. Jeśli instalacja jest starsza, liczba faz budzi wątpliwości albo obwód ma już swoje lata, nie zgaduję na ślepo - wtedy jedna konsultacja z elektrykiem oszczędza późniejszej poprawki, a czasem także kosztownej wymiany samej płyty.
