Pętla zwarcia nie jest abstrakcją z podręcznika, tylko realną drogą, którą prąd ma przejść w chwili uszkodzenia izolacji. W praktyce decyduje o tym, czy zabezpieczenie odłączy zasilanie na czas, czy instalacja zostanie z niebezpiecznym napięciem dłużej, niż powinna. Poniżej rozkładam temat na prosty schemat, wartości graniczne i sposób pomiaru, także z myślą o instalacjach fotowoltaicznych.
Najważniejsze rzeczy, które warto sprawdzić przed pomiarem
- W układzie TN prąd zwarciowy wraca przez przewód ochronny lub PEN do źródła, w TT przez uziemienie, a w IT pierwsza awaria nie zawsze powoduje natychmiastowe wyłączenie.
- Im dłuższy przewód, mniejszy przekrój, gorsze połączenia i słabsze uziemienie, tym większa impedancja i mniejszy prąd zwarciowy.
- Dla obwodów końcowych w 230 V AC w układzie TN typowy limit wyłączenia to 0,4 s, a dla części obwodów innych niż końcowe może być dopuszczalne 5 s.
- W obwodach z RCD często stosuje się pomiar bez wyzwalania, bo zwykłe „sztuczne zwarcie” mogłoby odłączyć zasilanie w trakcie testu.
- W PV trzeba odróżnić stronę AC od DC i uwzględnić topologię sieci, bo duże instalacje pracują w warunkach znacznie trudniejszych niż domowa rozdzielnica.
Jak wygląda droga prądu podczas zwarcia

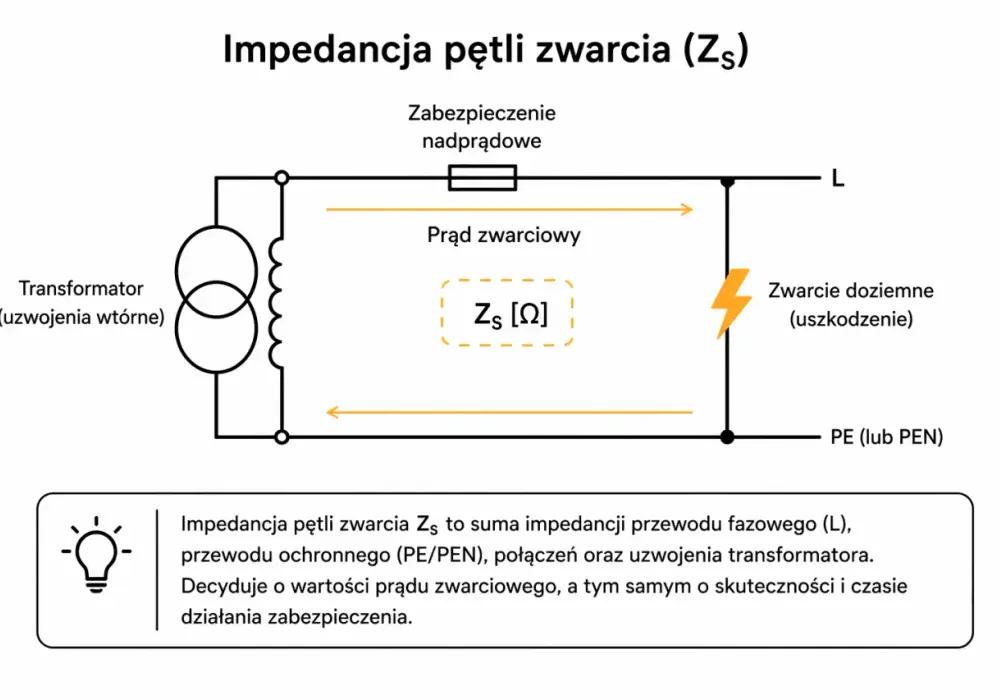

Ja patrzę na ten temat bardzo prosto: jeśli droga powrotna prądu jest krótka i ma niską impedancję, zabezpieczenie ma szansę zadziałać szybko. Jeśli ta droga jest zbyt „ciężka” elektrycznie, prąd zwarciowy spada i cała ochrona przeciwporażeniowa robi się mniej skuteczna.
W typowej instalacji niskiego napięcia prąd nie płynie po prostu „do ziemi”. Zawsze zamyka się konkretną drogą, a jej przebieg zależy od układu sieci. To właśnie dlatego ten sam błąd w różnych obiektach może dać zupełnie inny efekt.
| Układ | Gdzie wraca prąd | Co to oznacza w praktyce |
|---|---|---|
| TN | Przez przewód PE lub PEN do punktu uziemionego źródła | Zwykle da się uzyskać duży prąd zwarciowy i szybkie zadziałanie nadprądówki |
| TT | Przez uziom instalacji, ziemię i uziom źródła | Prąd bywa mniejszy, więc często kluczowe staje się RCD i dobra jakość uziemienia |
| IT | Przez impedancje sieci i pojemności względem ziemi | Pierwszy błąd nie zawsze wyłącza instalację, ale wymaga właściwej interpretacji układu |
Wniosek jest praktyczny: zanim zacznę cokolwiek liczyć albo mierzyć, chcę wiedzieć, jaki układ mam przed sobą. To determinuje nie tylko drogę prądu, ale też to, jak później oceniam wynik i jakiego zabezpieczenia w ogóle wolno mi oczekiwać.
Co podnosi impedancję i osłabia ochronę
W realnej instalacji problem rzadko polega wyłącznie na jednym kablu. Najczęściej wynik psują drobiazgi, które sumują się po drodze: zbyt długa trasa, za mały przekrój, luźny zacisk, złącze po latach pracy albo słabe połączenie wyrównawcze. Właśnie dlatego sam „ładny” wygląd rozdzielnicy niczego jeszcze nie gwarantuje.
| Co zwiększa impedancję | Jak wpływa na wynik | Co sprawdzam w pierwszej kolejności |
|---|---|---|
| Długi obwód | Prąd zwarciowy spada, bo droga powrotna jest dłuższa | Najdalszy punkt obwodu i rzeczywistą długość trasy kabla |
| Zbyt mały przekrój przewodów | Rośnie opór żył, więc zabezpieczenie może zadziałać zbyt wolno | Dobór przewodu do obciążenia i warunków instalacji |
| Luźne lub utlenione zaciski | Pojawiają się dodatkowe spadki napięcia i niestabilny wynik | Dokręcenie, stan końcówek i powtórny pomiar |
| Uszkodzony przewód PE lub PEN | Droga zwarciowa staje się niepewna albo przerywana | Ciagłość przewodu ochronnego i połączeń ochronnych |
| Słabe uziemienie | W TT potrafi wyraźnie obniżyć skuteczność ochrony | Stan uziomu, połączeń i rezystancji układu uziemiającego |
| Niedopracowane połączenia wyrównawcze | Rosną napięcia dotykowe i spada bezpieczeństwo dotykowe | Mostki wyrównawcze i ich ciągłość |
Tu jest ważny szczegół, o którym początkujący często zapominają: nie każdy wynik z miernika da się sensownie ocenić zwykłym multimetrem. Do małych wartości impedancji liczy się nie tylko rezystancja, ale też składowa reaktancyjna, więc prosty test ciągłości nie zastępuje właściwego pomiaru. To prowadzi wprost do pytania, jaki wynik uznać za dobry.
Jak odczytać wynik i porównać go z normą
W praktyce nie szukam „jak najmniejszej liczby dla samej liczby”. Szukam wartości, która pozwoli zabezpieczeniu odłączyć obwód w czasie wymaganym dla danego układu i typu obwodu. W obwodach końcowych w 230 V AC w układzie TN typowy limit wynosi 0,4 s, a dla obwodów nieobjętych tym rygorem może być dopuszczalne 5 s. W układach TT ocena jest bardziej wymagająca, bo często do gry wchodzi również RCD i jakość uziemienia.
Najprościej myślę o tym tak: najpierw wyznaczam prąd wyłączający IA, potem z niego obliczam maksymalną dopuszczalną impedancję. Dla przykładu, przy wyłączniku nadprądowym typu C 16 A i napięciu 230 V można przyjąć krotność 10, czyli IA = 160 A. Z tego wynika limit ZS ≤ 230 V / 160 A, czyli około 1,44 Ω. To tylko przykład, ale dobrze pokazuje logikę całego pomiaru.
| Element oceny | Co sprawdzasz | Dlaczego to ma znaczenie |
|---|---|---|
| Typ układu | TN, TT czy IT | Od tego zależy droga prądu i sposób ochrony |
| Typ zabezpieczenia | B, C, D albo RCD | Każde z nich ma inną charakterystykę zadziałania |
| Najdalszy punkt obwodu | Miejsce o największej impedancji | To tam najłatwiej ujawnia się problem |
| Wynik pomiaru | ZS i spodziewany prąd zwarciowy | To one decydują, czy odłączenie nastąpi wystarczająco szybko |
Jeżeli wynik jest gorszy niż graniczny, nie traktuję tego jak formalność do „przejścia” innym zabezpieczeniem. Najpierw trzeba ustalić, czy problem leży w przewodach, połączeniach, uziemieniu, czy w samym doborze aparatury. Z tym wiąże się już sam pomiar, który łatwo zrobić źle.
Jak wykonać pomiar bez fałszywych wyników
Pomiar robi się najczęściej metodą techniczną, czyli z krótkotrwałym obciążeniem obwodu, które symuluje zwarcie. W praktyce miernik najpierw sprawdza napięcie bez obciążenia, a potem na moment dociąża układ i wylicza impedancję z różnicy spadków napięcia. Dla instalatora to wygodne, ale tylko wtedy, gdy dobrze dobierze tryb pomiaru.
- Najpierw identyfikuję układ sieci i zabezpieczenie, bo bez tego nie da się poprawnie wyznaczyć granicy akceptacji.
- Potem wybieram właściwy punkt pomiaru, zwykle najdalszy od rozdzielnicy, bo tam najłatwiej wyłapać najsłabszy odcinek.
- Jeżeli obwód ma RCD, używam trybu bez wyzwalania albo niskoprądowego, żeby nie rozłączać instalacji w trakcie testu.
- Nie opieram się na samym „piszczeniu” czy teście ciągłości, bo to nie daje pełnego obrazu impedancji pętli.
- Na końcu porównuję wynik z wartością obliczoną dla danego zabezpieczenia i zapisuję go w protokole.
Warto też pamiętać o warunkach samego pomiaru. Jeśli napięcie jest niestabilne albo obwód ma słabe połączenia, wynik potrafi się rozjechać i dać fałszywy obraz sytuacji. Wtedy lepiej wrócić do zacisków, połączeń wyrównawczych i ciągłości przewodu ochronnego niż udawać, że wszystko jest w porządku.
Dlaczego w fotowoltaice sprawa robi się trudniejsza
Na dachowej mikroinstalacji wiele rzeczy wygląda podobnie jak w zwykłej instalacji domowej, ale na większych obiektach różnice stają się bardzo wyraźne. Falowniki, stacje transformatorowe i długie trasy kablowe sprawiają, że temat ochrony przeciwporażeniowej trzeba rozpatrywać ostrzej niż w mieszkaniu. W dużych farmach PV dochodzi jeszcze układ IT, w którym pierwszy błąd nie musi od razu wyłączyć zasilania, więc projektant musi wiedzieć, jak zachowa się instalacja po pierwszym uszkodzeniu.
W praktyce oznacza to trzy rzeczy. Po pierwsze, pomiary odbiorcze i okresowe muszą być wykonane zgodnie z dokumentacją dla systemów PV, a nie „na oko”. Po drugie, trzeba rozdzielać stronę AC i stronę DC, bo to dwa różne światy pomiarowe. Po trzecie, sprzęt pomiarowy musi mieć odpowiednią kategorię i zakres, szczególnie tam, gdzie napięcia są dużo wyższe niż w typowym domu.
- Na stronie AC falownika oceniam warunki podobnie jak w klasycznej instalacji niskiego napięcia.
- Na stronie DC wykonuję inne testy, przede wszystkim izolację, polaryzację i parametry łańcuchów.
- W instalacjach większych niż domowa mikroinstalacja bardzo ważny jest pełny protokół odbiorczy i późniejsze pomiary okresowe.
To właśnie dlatego w PV nie wystarczy powiedzieć, że „coś wybija albo nie wybija”. Trzeba jeszcze wiedzieć, dlaczego tak się dzieje i czy przy danym układzie to zachowanie jest zgodne z projektem. Następny krok jest już czysto naprawczy.
Co zrobić, gdy wynik jest zbyt wysoki
Gdy impedancja wychodzi za duża, nie zaczynam od wymiany zabezpieczenia na „mocniejsze”. To byłaby pozorna poprawa, bo można łatwo pogorszyć ochronę przewodów albo rozjechać selektywność całej instalacji. Najpierw szukam przyczyny, a dopiero potem decyduję, czy trzeba zmienić przekrój, skrócić obwód, poprawić połączenia czy przeprojektować ochronę.
| Przyczyna | Najczęstszy efekt | Co zwykle pomaga |
|---|---|---|
| Za długa linia | Zbyt mały prąd zwarciowy na końcu obwodu | Skrócenie obwodu, podział na sekcje lub zmiana układu zasilania |
| Za mały przekrój | Wysoka impedancja i gorsze warunki wyłączenia | Przeliczenie doboru przewodów pod realne obciążenie |
| Luźne połączenia | Wynik skacze i bywa niepowtarzalny | Dokręcenie, kontrola końcówek i ponowny pomiar |
| Problem z PE, PEN albo bondingiem | Droga zwarciowa staje się zbyt słaba lub przerywana | Test ciągłości, naprawa połączeń ochronnych i wyrównawczych |
| Słabe uziemienie w TT | Zbyt mały prąd zwarciowy do szybkiego odłączenia | Poprawa uziomu, sprawdzenie połączeń i właściwy dobór RCD |
| Niewłaściwa charakterystyka zabezpieczenia | Zabezpieczenie nie reaguje w wymaganym czasie | Koordynacja ochrony z projektem, a nie przypadkowa podmiana aparatu |
To jedna z tych sytuacji, w których doświadczenie oszczędza najwięcej czasu. Jeśli wynik jest gorszy tylko dlatego, że ktoś zignorował ostatni odcinek przewodu albo połączenie wyrównawcze, problem da się naprawić szybko. Jeśli jednak cała koncepcja ochrony była błędna od początku, lepiej to przyznać od razu niż próbować ratować projekt półśrodkami.
Co zapamiętać, zanim zamkniesz protokół
Dobrze wykonany pomiar nie kończy się samą liczbą na wyświetlaczu. Trzeba jeszcze umieć powiązać ją z układem sieci, typem zabezpieczenia i realnym punktem pomiarowym. Dopiero wtedy wiadomo, czy instalacja rzeczywiście jest bezpieczna, czy tylko wygląda na poprawną z poziomu rozdzielnicy.
Ja sprowadzałbym to do trzech rzeczy: najpierw rozpoznaj drogę prądu, potem oceń impedancję w najgorszym punkcie obwodu, a na końcu porównaj wynik z wymaganym czasem wyłączenia. Dobrze dobrana pętla zwarcia nie jest celem samym w sobie; chodzi o to, żeby zabezpieczenie odłączyło zasilanie wtedy, gdy naprawdę trzeba.
