Modernizacja starej elektryki zaczyna się od pytania, jak zrobić uziemienie w starej instalacji, żeby naprawdę poprawić ochronę przeciwporażeniową, a nie tylko dodać pozorny bolec w gniazdku. W praktyce chodzi nie o jeden przewód, ale o cały układ: rozpoznanie starego systemu, dobór właściwego sposobu modernizacji, wykonanie połączeń wyrównawczych i późniejsze pomiary. Ten tekst prowadzi przez te decyzje po kolei, bez technicznego chaosu i bez złudzeń, że każdy stary obwód da się uratować prostym trikiem.
Najważniejsze zasady zanim zaczniesz modernizację
- W instalacji TN-C sam mostek w gnieździe nie tworzy prawdziwego uziemienia i nie rozwiązuje problemu ochrony przeciwporażeniowej.
- Najczęściej trzeba sprawdzić stan przewodu PEN, rozdzielić go w odpowiednim miejscu albo wykonać pełniejszą modernizację instalacji.
- W domu jednorodzinnym zwykle da się zaplanować własny uziom, w mieszkaniu w bloku częściej potrzebna jest ingerencja w rozdzielnicę i zgoda administracji.
- Po modernizacji potrzebne są pomiary: ciągłość PE, impedancja pętli zwarcia, rezystancja uziemienia i test RCD.
- Nie podłączaj uziemienia do rur wody, CO ani do przypadkowych metalowych elementów.
Co naprawdę oznacza uziemienie w starej instalacji
W starych budynkach słowo „uziemienie” bywa używane bardzo szeroko, ale technicznie chodzi o coś więcej niż tylko metalowy bolec w gniazdku. Uziemienie ochronne ma dać prądowi uszkodzeniowemu bezpieczną drogę do ziemi, tak aby zabezpieczenia mogły odłączyć zasilanie, zanim obudowa urządzenia stanie się niebezpieczna.
W dobrze zrobionej instalacji pracują razem trzy elementy: uziom zakopany w gruncie, przewody ochronne PE oraz połączenia wyrównawcze, które łączą ze sobą metalowe części budynku i instalacji. W starych układach często spotyka się natomiast przewód PEN, czyli wspólny przewód ochronno-neutralny. To właśnie on jest źródłem wielu nieporozumień, bo w wielu mieszkaniach po prostu „udaje” ochronę, ale nie daje tego samego poziomu bezpieczeństwa co osobny PE.
Z mojego punktu widzenia najważniejsza różnica jest prosta: uziemienie to nie jest pojedyncze podłączenie, tylko cały system ochrony. Jeśli ktoś myśli wyłącznie o gnieździe z bolcem, zwykle widzi tylko objaw, a nie przyczynę. Dlatego zanim cokolwiek poprawisz, trzeba ustalić, czy instalacja pracuje w układzie TN-C, czy jest już częściowo przebudowana do TN-C-S albo TN-S. Od tego zależy dalszy krok.
Gdy już wiadomo, co jest w ścianach, można ocenić, czy wystarczy modernizacja fragmentu instalacji, czy sens ma dopiero większy remont. I właśnie to warto sprawdzić jako pierwsze.
Jak rozpoznać, z czym masz do czynienia
W wielu polskich domach i mieszkaniach instalacje sprzed 2003 roku nie mają osobnego przewodu ochronnego. W praktyce widać to po kilku sygnałach: starych bezpiecznikach topikowych, aluminiowych przewodach, gniazdach z mostkiem do bolca albo braku żółto-zielonej żyły w obwodach końcowych. Sam wygląd nie daje jednak pełnej odpowiedzi, dlatego warto patrzeć szerzej.
| Objaw | Co to zwykle oznacza | Co z tego wynika |
|---|---|---|
| Dwa przewody w gniazdku i mostek do bolca | Najczęściej układ TN-C, bez osobnego PE | Nie ma mowy o prostym „dorobieniu” ochrony jednym mostkiem |
| Stare aluminiowe przewody i topikowe zabezpieczenia | Instalacja jest wiekowa i zwykle ma ograniczoną rezerwę bezpieczeństwa | Często bardziej opłaca się modernizacja całych obwodów niż poprawki punktowe |
| W rozdzielnicy widać osobną szynę PE | Instalacja mogła zostać częściowo przebudowana | Trzeba sprawdzić, czy rozdział PEN został wykonany prawidłowo i czy PE nie miesza się z N |
| Metalowe rury, grzejniki i konstrukcje budynku | Potencjalnie potrzebne są połączenia wyrównawcze | Same metalowe elementy nie zastępują uziomu, ale mogą być częścią systemu ochrony |
W mieszkaniu w bloku problem bywa bardziej złożony niż w domu jednorodzinnym, bo część zasilania może być wspólna dla wielu lokali. Z kolei w domu łatwiej ocenić własny zakres prac, ale za to często trzeba zrobić pełniejszą modernizację, jeśli instalacja jest stara i obciążona nowymi urządzeniami. W obu przypadkach sensowna diagnoza zaczyna się od oględzin rozdzielnicy i pomiarów, nie od zgadywania po kolorach przewodów.
Gdy już wiadomo, jaki układ masz w budynku, można zdecydować, czy wystarczy częściowa przebudowa, czy trzeba iść szerzej. I tu właśnie różnice między blokiem a domem mają największe znaczenie.
Mieszkanie w bloku i dom jednorodzinny to dwa różne scenariusze
W praktyce nie ma jednego rozwiązania dla wszystkich. Inaczej modernizuje się mieszkanie w starej kamienicy, inaczej lokal w bloku z lat 70., a jeszcze inaczej dom jednorodzinny, w którym można wykonać własny uziom i uporządkować całą rozdzielnicę. Z mojego doświadczenia to właśnie ten etap najczęściej przesądza o kosztach i zakresie robót.
| Scenariusz | Co zwykle ma sens | Na co uważać |
|---|---|---|
| Dom jednorodzinny | Własny uziom, rozdział PEN w głównej rozdzielnicy, połączenia wyrównawcze i RCD | Potrzebne są pomiary i poprawny projekt, szczególnie jeśli dom ma fotowoltaikę, pompę ciepła lub ochronniki przepięciowe |
| Mieszkanie w bloku | Ocena stanu instalacji w lokalu, modernizacja rozdzielnicy, rozdział ochrony tam, gdzie pozwala na to układ zasilania | Często trzeba uwzględnić część wspólną budynku i uzgodnienia z administracją lub wspólnotą |
| Stara instalacja aluminiowa | Zazwyczaj pełniejsza modernizacja niż punktowe poprawki | Aluminium, luźne połączenia i brak PE potrafią generować problemy, których nie rozwiąże samo gniazdo z bolcem |
| Dom z planowaną fotowoltaiką | Uziemienie i połączenia wyrównawcze trzeba przewidzieć razem z rozdzielnicą, SPD i falownikiem | Naprawianie tego po remoncie i po montażu paneli zwykle wychodzi drożej |
Jeśli instalacja jest częścią wspólną albo zasilanie idzie przez stary pion, nie próbowałbym iść na skróty. Wtedy łatwo zrobić coś, co wygląda dobrze w gniazdku, ale nie działa poprawnie przy realnym uszkodzeniu. Lepsza jest uczciwa diagnoza i decyzja: poprawka lokalna, rozdział PEN czy pełna wymiana.
To prowadzi do najważniejszej części: jak wygląda bezpieczna modernizacja, kiedy nie chcemy kończyć na pozorach, tylko na realnej ochronie.
Jak wygląda bezpieczna modernizacja krok po kroku
W starym układzie nie zaczynam od „wkręcania bolca”, tylko od oceny stanu instalacji. Najpierw elektryk sprawdza ciągłość przewodów, stan izolacji, typ zasilania i to, czy przewód PEN jest ciągły oraz odpowiednio prowadzony. Dopiero potem można mówić o sensownym uziemieniu i ochronie przeciwporażeniowej.
- Oględziny i pomiary - sprawdza się stan rozdzielnicy, obwodów, gniazd, przewodów i istniejących połączeń ochronnych.
- Ustalenie układu sieci - trzeba wiedzieć, czy mamy TN-C, TN-C-S czy fragmenty już przebudowane do TN-S.

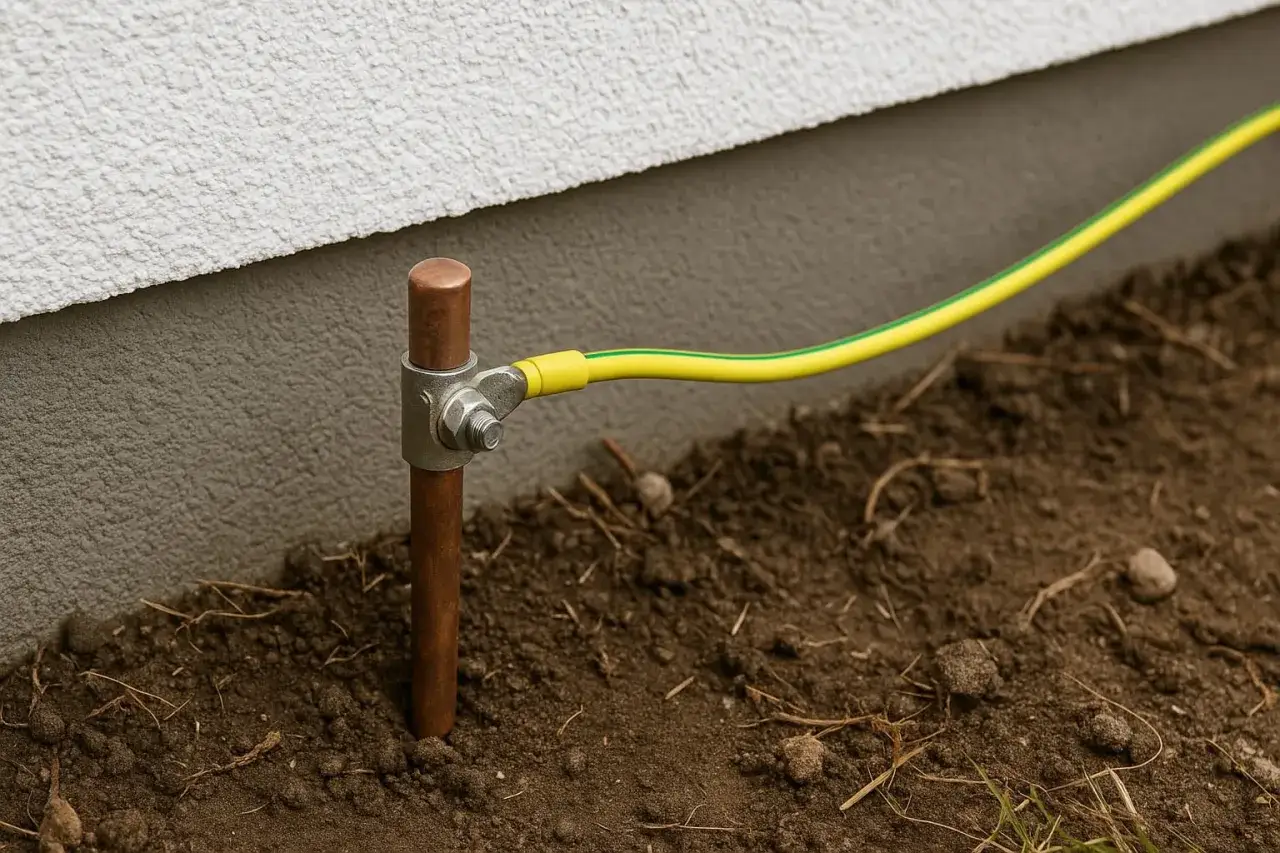

- Wykonanie lub wykorzystanie uziomu - w domu może to być uziom fundamentowy, otokowy albo szpilkowy, zależnie od warunków.
- Rozdział PEN na PE i N - jeśli układ na to pozwala, rozdział wykonuje się w odpowiednim miejscu instalacji, a punkt rozdziału uziemia.
- Połączenia wyrównawcze - do systemu włącza się metalowe elementy, które mogą przenieść niebezpieczny potencjał, na przykład instalacje wodne i grzewcze.
- Zabezpieczenia i odbiór - montuje się lub porządkuje RCD, zabezpieczenia nadprądowe i wykonuje końcowe pomiary odbiorcze.
Tu ważna uwaga: wyłącznik różnicowoprądowy nie jest magiczną łatką na starą instalację. Działa poprawnie wtedy, gdy układ jest do niego przygotowany, a przewody ochronne i neutralne są prowadzone zgodnie z zasadami. W czystym TN-C nie traktowałbym RCD jako rozwiązania problemu, tylko jako sygnał, że instalacja wymaga przebudowy.
W budynkach mieszkalnych bardzo często najlepszy efekt daje połączenie kilku rzeczy naraz: uziom, poprawny rozdział PEN, oddzielny PE, RCD 30 mA w obwodach końcowych i porządne połączenia wyrównawcze. To brzmi jak większy zakres prac, ale właśnie taki układ daje realną ochronę, a nie tylko estetyczny porządek w puszce. Następny krok to odróżnienie sensownych rozwiązań od tych, które tylko udają modernizację.
Jakie rozwiązania sprawdzają się w praktyce
Jeżeli ktoś pyta mnie, co w starym domu daje najlepszy stosunek bezpieczeństwa do sensu wykonawczego, odpowiadam: to zależy od stanu instalacji, ale zawsze warto patrzeć na rozwiązanie jako na system, a nie pojedynczy element. Poniżej zestawiam najczęstsze warianty.
| Rozwiązanie | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Pełna wymiana instalacji na układ z PE i RCD | Gdy przewody są stare, aluminiowe albo brak im sensownej rezerwy bezpieczeństwa | Najbardziej przewidywalne i trwałe rozwiązanie | Najwyższy koszt i większy zakres prac wykończeniowych |
| Rozdział PEN w rozdzielnicy i wykonanie uziemienia punktu rozdziału | Gdy zasilanie i stan przewodu PEN pozwalają na przebudowę do TN-C-S | Może znacząco poprawić bezpieczeństwo bez wymiany całego budynku | Wymaga poprawnych pomiarów i nie zawsze da się wykonać w każdym obiekcie |
| Uziom z nowymi połączeniami wyrównawczymi | Gdy budynek nie ma pewnego punktu odniesienia do ziemi | Poprawia działanie ochrony i stabilizuje potencjały metalowych części | Samo wykonanie uziomu bez reszty układu nie załatwia problemu starej instalacji |
| „Uziemienie” przez mostek w gnieździe | Nie traktuję tego jako rozwiązania | Wygląda jak szybka poprawka | Tworzy złudne poczucie bezpieczeństwa i może być groźne przy awarii PEN |
W domu z fotowoltaiką, magazynem energii albo dużą ilością elektroniki wyższy priorytet ma pełniejsza przebudowa, bo dochodzą kolejne elementy ochrony: falownik, ochronniki przepięć, rozbudowana automatyka i urządzenia czułe na zakłócenia. Z pozoru to już inny temat, ale w praktyce wszystko zaczyna się od jednego pytania: czy instalacja ma stabilny i poprawnie wykonany punkt odniesienia do ziemi?
Gdy już wiesz, jakie rozwiązania mają sens, łatwiej wychwycić błędy, które najczęściej psują cały efekt. I właśnie tych skrótów myślowych warto unikać najbardziej.
Najczęstsze błędy, które tylko maskują problem
Najbardziej ryzykowne są nie spektakularne awarie, tylko drobne „poprawki”, które wyglądają rozsądnie, ale technicznie niczego nie rozwiązują. W starych instalacjach widziałem te same błędy wielokrotnie i zawsze prowadzą do tego samego: ktoś wierzy, że jest bezpieczniej, choć układ nadal nie spełnia swojej roli.
- Mostkowanie bolca do neutralnego w gnieździe i traktowanie tego jako uziemienia.
- Podłączanie ochrony do rur wody, CO lub innych przypadkowych elementów, które mogą zostać wymienione na plastik albo stracić ciągłość.
- Montaż RCD bez uporządkowania przewodów PE i N, co kończy się nieprawidłowym działaniem albo fałszywym poczuciem bezpieczeństwa.
- Brak połączeń wyrównawczych w łazience, kuchni i przy metalowych instalacjach, mimo że to właśnie tam ryzyko jest największe.
- Oparcie się wyłącznie na kolorze przewodów, choć w starych instalacjach ktoś mógł je kiedyś zmieniać bez zachowania standardów.
- Rezygnacja z pomiarów po remoncie, bo „przecież wszystko działa” - to najgorszy możliwy test w elektryce.
Tu nie chodzi o straszenie, tylko o realizm: instalacja może działać z pozoru normalnie aż do chwili, gdy pojawi się uszkodzenie izolacji, wilgoć albo przeciążenie. Wtedy wychodzi na jaw, czy układ ochronny faktycznie był zbudowany, czy tylko zasłonięty kosmetycznymi poprawkami. Skoro wiemy już, czego nie robić, warto jeszcze uczciwie spojrzeć na koszty.
Ile to kosztuje i kiedy remont ma więcej sensu niż poprawki
W 2026 roku koszty bardzo mocno zależą od metrażu, liczby obwodów, stanu ścian i tego, czy trzeba kuć, tynkować oraz wymieniać rozdzielnicę. Z praktycznego punktu widzenia najtańszy bywa sam przegląd, ale to tylko punkt wyjścia - nie rozwiązanie problemu. Ceny poniżej traktuj jako orientacyjne, bo w elektryce zakres prac potrafi zmienić budżet szybciej niż sam materiał.
| Zakres | Orientacyjny koszt | Kiedy to ma sens |
|---|---|---|
| Przegląd i pomiary instalacji w mieszkaniu | 250-450 zł | Gdy chcesz ustalić stan wyjściowy przed modernizacją |
| Przegląd i pomiary instalacji w domu | 500-1500 zł | Gdy budynek ma więcej obwodów i trzeba sprawdzić uziemienie, RCD oraz izolację |
| Uziom otokowy | około 45 zł/mb robocizny plus materiały | Gdy można wykonać wykop wokół budynku i potrzebny jest solidny punkt uziemienia |
| Pełna wymiana instalacji w mieszkaniu 50 m² | 8 000-16 000 zł | Gdy instalacja jest aluminiowa, stara i bez PE |
| Kompleksowa modernizacja lokalu z rozdzielnicą, obwodami i osprzętem | zwykle od kilku do kilkunastu tysięcy złotych | Gdy chcesz zrobić to raz, a porządnie, zamiast wracać do napraw za rok |
Moja praktyczna granica jest prosta: jeśli instalacja ma ponad 30 lat, jest aluminiowa, nie ma osobnego PE, a w dodatku planujesz większy remont wnętrza, pełna modernizacja zwykle wygrywa z łataniem pojedynczych punktów. Oszczędzasz wtedy nie tylko na późniejszych poprawkach, ale też na nerwach, bo nie musisz za chwilę rozkuwać świeżo wykończonych ścian. Warto też pamiętać, że kontrola instalacji elektrycznej i uziemień powinna wracać okresowo, a nie tylko po awarii.
Jeżeli ktoś liczy, że „jakoś to będzie”, zwykle płaci podwójnie: raz za połowiczne poprawki, drugi raz za pełny remont. I właśnie dlatego ostatni krok to spojrzenie na całość szerzej, zwłaszcza jeśli dom ma już lub dopiero będzie miał nowoczesne urządzenia.
Dlaczego porządne uziemienie opłaca się także przy fotowoltaice i elektronice
Na portalu takim jak Damex.com.pl nie da się uczciwie mówić o bezpieczeństwie instalacji bez kontekstu energii i nowoczesnych systemów w domu. Jeśli masz fotowoltaikę, falownik, pompę ciepła, sterowanie smart home albo po prostu dużo elektroniki, dobrze wykonane uziemienie i połączenia wyrównawcze stają się częścią ochrony całego systemu, a nie pobocznym dodatkiem.
To ważne z trzech powodów. Po pierwsze, ochronniki przepięć działają sensownie tylko wtedy, gdy mają poprawny punkt odniesienia do ziemi. Po drugie, nowoczesne urządzenia są bardziej wrażliwe na zakłócenia i błędy instalacyjne. Po trzecie, gdy instalacja jest już uporządkowana, łatwiej rozbudować ją o kolejne obwody, bezpieczniki, RCD i automatykę bez ryzyka, że coś zacznie działać „na styk”.
Jeśli miałbym zostawić tylko jedną praktyczną zasadę, brzmiałaby tak: nie szukaj skrótu, tylko zbuduj układ, który da się pomierzyć, odebrać i utrzymać przez lata. W starej instalacji prawdziwe uziemienie zaczyna się od diagnozy, a kończy dopiero tam, gdzie ktoś sprawdzi ciągłość, rezystancję i działanie zabezpieczeń. Dopiero wtedy można mówić o ochronie, która ma znaczenie w codziennym użytkowaniu domu.
