W układzie schodowym najważniejsze nie jest samo nazewnictwo osprzętu, tylko to, jak poprowadzone są przewody między łącznikami, lampą i zasilaniem. Dobrze dobrana liczba żył decyduje o tym, czy światło da się wygodnie włączać z dwóch miejsc, czy instalacja zostanie później łatwo rozbudowana. Poniżej rozkładam to na prosty język: ile żył potrzeba w klasycznym układzie, kiedy warto przewidzieć więcej i jakich błędów unikam przy takim montażu.

Najkrótsza odpowiedź jest taka, że liczba żył zależy od tego, co liczysz

  • Sam łącznik schodowy ma zwykle 3 zaciski, ale cały obwód to nie tylko sam mechanizm.
  • W prostym układzie dwóch punktów sterowania minimalnie planuje się 3 żyły robocze między odpowiednimi odcinkami instalacji.
  • W nowej instalacji często opłaca się przewidzieć 4 albo 5 żył, bo łatwiej wtedy doprowadzić neutralny i ochronny.
  • Przy układzie z łącznikiem krzyżowym między kolejnymi punktami zwykle potrzebne są 4 żyły.
  • Najczęstszy błąd to liczenie tylko samego łącznika, bez uwzględnienia lampy, zasilania i przyszłych zmian.

Jak działa układ schodowy i dlaczego to wpływa na liczbę żył

W klasycznym układzie schodowym prąd nie płynie jednym prostym torem jak w zwykłym łączniku jednobiegunowym. Zamiast tego przechodzi przez przewody korespondencyjne, czyli żyły łączące dwa punkty sterowania, a dopiero potem trafia do lampy. To właśnie dlatego liczba żył nie wynika z samej nazwy osprzętu, tylko z logiki całego obwodu.

Patrzę na to tak: jeśli światło ma działać z dwóch miejsc, instalacja musi mieć przewidziany „most” między łącznikami oraz osobny tor dla zasilania i powrotu do oprawy. Gdy dochodzą kolejne punkty sterowania albo neutralny w puszce, liczba żył rośnie, bo rośnie też liczba funkcji, które przewód ma obsłużyć. Kiedy to rozumiesz, łatwiej odróżnić minimalistyczny układ od wersji planowanej z zapasem.

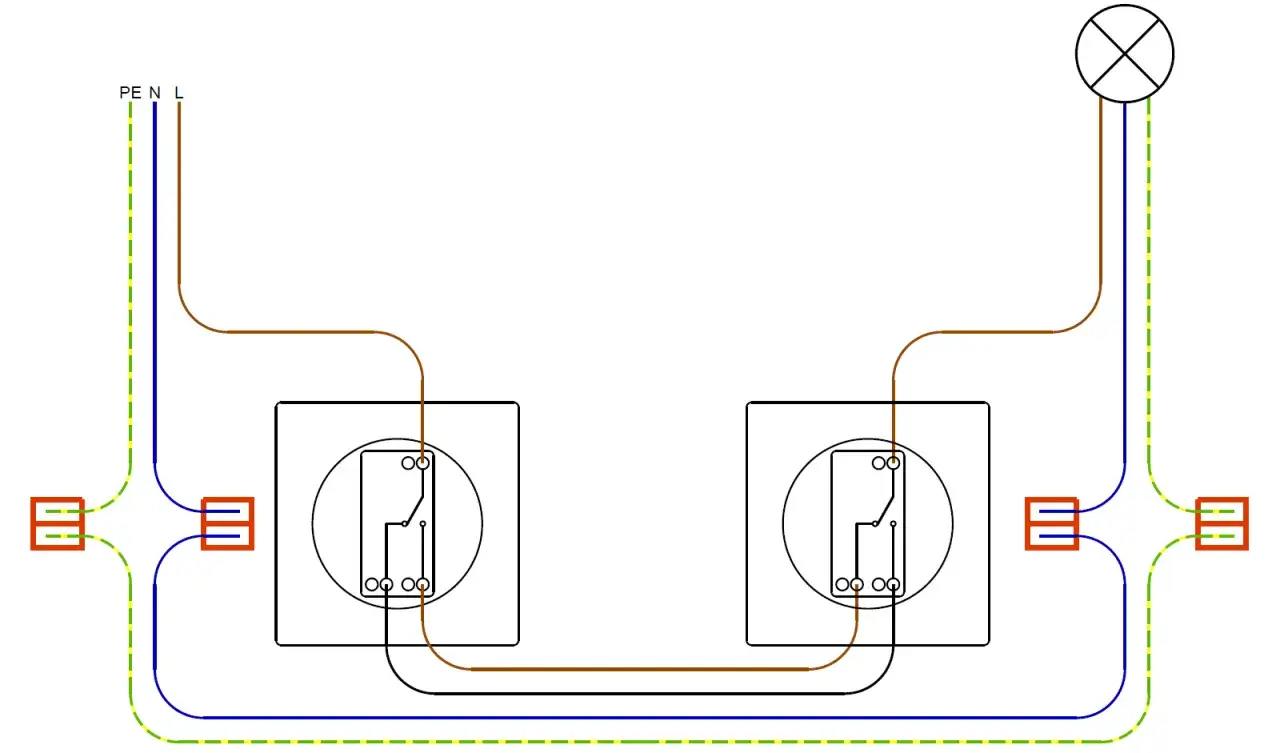

Schemat instalacji elektrycznej z dwoma wyłącznikami schodowymi. Wyłącznik schodowy ile żył? Schemat pokazuje połączenie zasilania, dwóch wyłączników i lampy.

Ile żył potrzebujesz w klasycznym układzie z dwóch miejsc

Jeśli mówimy o najprostszym wariancie, odpowiedź brzmi: minimum 3 żyły robocze w tym fragmencie instalacji, który obsługuje połączenie między punktami sterowania. W praktyce są to zwykle dwie żyły korespondencyjne oraz jedna żyła wspólna, a reszta obwodu biegnie osobno do zasilania i lampy. Sam łącznik schodowy ma 3 zaciski, więc ten układ nie jest przypadkowy.

Warto jednak rozdzielić dwie rzeczy: liczbę żył potrzebnych do działania układu i liczbę żył, które dobrze mieć w całej instalacji. To nie to samo. Wiele nieporozumień bierze się stąd, że ktoś patrzy tylko na puszkę z łącznikiem, a pomija przewód do oprawy, doprowadzenie fazy z rozdzielnicy oraz ewentualny neutralny i ochronny.

Wariant Ile żył Co to oznacza w praktyce
Klasyczny układ z dwóch punktów 3 Najprostsze rozwiązanie do jednej lampy sterowanej z dwóch miejsc, gdy zasilanie i oprawa są prowadzone zgodnie ze schematem.
Układ z neutralnym i ochronnym w puszce 4-5 Lepszy wybór przy nowej instalacji lub wtedy, gdy planujesz osprzęt elektroniczny, podświetlenie albo późniejszą rozbudowę.
Układ z łącznikiem krzyżowym 4 między sekcjami przełączającymi Stosowany, gdy światło ma być sterowane z trzech lub większej liczby miejsc.

Właśnie tu pojawia się pytanie, kiedy ten minimalizm wystarcza, a kiedy lepiej od razu przewidzieć więcej miejsca w puszce i więcej żył w przewodzie.

Kiedy 3 żyły wystarczą, a kiedy to za mało

Trzy żyły wystarczą wtedy, gdy budujesz prosty układ z dwóch miejsc sterowania i nie potrzebujesz żadnych dodatkowych funkcji. To rozsądne rozwiązanie przy nieskomplikowanym oświetleniu schodów, krótkim korytarzu albo wejściu do domu, gdzie najważniejsze jest wygodne przełączanie światła.

To robi się zbyt mało, gdy:

  • chcesz sterować światłem z trzech lub więcej punktów,
  • planujesz łącznik z podświetleniem albo elementem elektronicznym,
  • chcesz mieć neutralny w puszce, żeby później nie kuć ścian przy modernizacji,
  • w instalacji pojawia się łącznik krzyżowy między schodowymi,
  • oprawa albo sterownik wymaga dodatkowego przewodu ochronnego lub neutralnego.

W nowych instalacjach często opłaca się myśleć szerzej niż tylko „żeby działało dziś”. Neutralny w puszce daje większą elastyczność przy późniejszej wymianie osprzętu na inteligentny lub podświetlany, a to w praktyce oszczędza czas i pieniądze.

Warto też nie mylić klasycznego łącznika schodowego z automatem schodowym. To dwa różne rozwiązania: pierwszy pozwala sterować oświetleniem z wielu miejsc, drugi odmierza czas i sam wyłącza światło. Przy automacie liczba żył i sposób podłączenia mogą wyglądać inaczej, więc nie przenoszę jednego schematu na drugie bez sprawdzenia instrukcji.

Kiedy już wiesz, ile funkcji ma obsłużyć obwód, można sensownie dobrać sam przewód i jego żyły, zamiast zgadywać na etapie montażu.

Jakie przewody i kolory planuję w praktyce

Przy oświetleniu schodowym najczęściej pracuję na przekroju 1,5 mm², ale sam przekrój to tylko część decyzji. Równie ważne jest to, czy przewód daje się ułożyć tak, aby nie mieszać ról poszczególnych żył i nie robić później nieczytelnej instalacji. W praktyce największy sens ma układ, który od razu pokazuje, gdzie jest faza, gdzie neutralny, a gdzie przewody korespondencyjne.

Żyła Typowa rola Na co zwracam uwagę
Brązowa Faza L To najczęściej przewód zasilający albo wspólny w układzie przełączania.
Niebieska Neutralny N W nowych instalacjach lepiej zostawić ją dla neutralnego, zamiast wykorzystywać ją przypadkowo do innej roli.
Żółto-zielona Ochronny PE Nie używam jej do innych zadań, bo to utrudnia późniejszą kontrolę i serwis.
Czarna lub szara Koordynacja przełączeń Najczęściej pełni funkcję korespondencyjną między łącznikami.

Jeżeli modernizuję starą instalację, nie patrzę wyłącznie na liczbę żył. Sprawdzam też, czy kolorystyka nie została już wcześniej „przestawiona” i czy każda żyła jest jednoznacznie opisana. W przeciwnym razie nawet poprawny schemat na papierze może potem wprowadzić chaos w puszce.

To prowadzi prosto do najczęstszych błędów, bo właśnie tam najłatwiej stracić czas i zrobić instalację trudną do serwisowania.

Najczęstsze błędy, które widzę przy montażu

Najczęstszy problem jest banalny: ktoś liczy tylko przewód między dwoma łącznikami, a pomija resztę obwodu. Wtedy okazuje się, że brakuje neutralnego, brakuje ochronnego albo brakuje miejsca na dodatkowe złącza w puszce. Drugi typowy błąd to traktowanie koloru żyły jako pewnej funkcji, mimo że w starej instalacji bywało z tym bardzo różnie.

  • Pomijanie przewodu neutralnego przy planowaniu nowego osprzętu.
  • Brak przewodu ochronnego przy oprawach metalowych.
  • Zbyt mała puszka, w której nie ma miejsca na sensowne połączenia.
  • Mieszanie funkcji kolorów bez późniejszego oznaczenia żył.
  • Zakładanie, że układ z dwóch punktów zawsze wystarczy, choć użytkownik za chwilę chce trzeci punkt sterowania.

Konsekwencja jest zwykle ta sama: poprawki, kucie, dokładanie przewodów i niepotrzebne koszty. Na etapie projektu to są drobiazgi, ale po wykończeniu mieszkania robią się z nich realne problemy. Dlatego w takich instalacjach wolę zostawić mały zapas niż liczyć na to, że „jakoś to będzie”.

Gdy planuję remont albo nową instalację, sprowadzam to do kilku prostych decyzji, które zamykają temat na lata.

Co robię, gdy planuję remont albo nową instalację

Najpierw ustalam liczbę punktów sterowania. Jeśli mają być tylko dwa, mogę zostać przy prostym układzie. Jeśli pojawia się trzeci punkt albo plan na inteligentne sterowanie, od razu przewiduję dodatkowe żyły i większą elastyczność w puszkach.

  1. Sprawdzam, czy układ ma być tylko mechaniczny, czy też ma współpracować z automatyką lub elektroniką.
  2. Przewiduję neutralny w puszce, jeśli jest choć cień szansy na przyszłą modernizację.
  3. Dobieram przewód tak, by nie łamać funkcji kolorów i nie komplikować serwisu.
  4. Zostawiam miejsce na połączenia i porządną organizację żył w puszce.
  5. Jeśli stara trasa jest zbyt ciasna, rozważam wymianę fragmentu instalacji zamiast prowizorki.

W praktyce to właśnie taki zapas daje najwięcej spokoju. Dobrze przygotowany układ schodowy nie tylko działa wygodniej, ale też lepiej pasuje do domu, w którym liczy się rozsądne gospodarowanie energią i brak zbędnych przeróbek za kilka miesięcy. Kiedy światło jest sterowane pewnie i bez kombinowania, łatwiej też ograniczyć jego niepotrzebne świecenie na schodach i w korytarzach.

Wniosek, który pozwala uniknąć kucia ścian później

Jeśli miałbym zostawić jedną praktyczną myśl, brzmiałaby tak: nie projektuję układu schodowego na styk. Dla dwóch miejsc sterowania prosty schemat wystarczy, ale w remoncie dużo rozsądniej jest przewidzieć zapas żył, neutralny w puszce i sensowną trasę przewodów. Różnica w kosztach materiału jest zwykle mniejsza niż koszt późniejszych poprawek.

Dlatego przy pytaniu o liczbę żył nie zatrzymuję się na samym „ile”. Sprawdzam też, czy instalacja ma być tylko poprawna teraz, czy ma być wygodna za dwa albo pięć lat. Właśnie ten drugi wariant najczęściej okazuje się lepszy w domu, gdzie schody, korytarz i wejście mają działać po prostu bezproblemowo.

FAQ - Najczęstsze pytania

Dla najprostszego układu sterowania światłem z dwóch miejsc, potrzebne są minimum 3 żyły robocze. Są to dwie żyły korespondencyjne i jedna wspólna. Pamiętaj, że to dotyczy połączenia między punktami sterowania, a nie całej instalacji.

W nowych instalacjach lub przy planowaniu rozbudowy (np. oświetlenie LED, inteligentny dom, łącznik z podświetleniem), warto przewidzieć 4-5 żył. Umożliwia to doprowadzenie neutralnego i ochronnego, co zwiększa elastyczność i zapobiega późniejszym przeróbkom.

Często pomija się przewód neutralny lub ochronny, licząc tylko żyły między łącznikami. Inne błędy to zbyt mała puszka, mieszanie funkcji kolorów żył lub brak przewidywania przyszłej rozbudowy. Takie podejście prowadzi do niepotrzebnych poprawek.

Nie, to dwa różne rozwiązania. Układ schodowy pozwala sterować światłem z wielu miejsc, natomiast automat schodowy odmierza czas i wyłącza światło automatycznie. Schematy podłączenia i liczba żył mogą się znacząco różnić, więc nie należy ich mylić.
