Moc elektryczna to jedna z tych rzeczy, które dobrze znać nie tylko z lekcji fizyki. Ten wzór pozwala szybko ocenić, ile energii pobiera urządzenie, jak duży prąd popłynie w obwodzie i co z tego wynika dla bezpieczników, przewodów oraz instalacji fotowoltaicznej. Pokażę to bez zbędnej teorii, ale z przykładami, które da się od razu wykorzystać w praktyce.
Najważniejsze informacje o wzorze na moc elektryczną
- Moc elektryczna opisuje tempo zamiany energii w obwodzie.
- Najprostszy zapis to P = U × I, czyli moc równa się napięciu razy natężenie prądu.
- Gdy znasz opór, możesz użyć też wzorów P = U² / R oraz P = I² × R.
- W prądzie przemiennym, zwłaszcza przy silnikach i zasilaczach, trzeba uwzględnić cosφ.
- W praktyce domowej w Polsce najczęściej liczysz dla 230 V, a w fotowoltaice ważne są także napięcie stringu, prąd i punkt pracy falownika.
- Najczęstszy błąd to mieszanie mocy z energią i traktowanie mocy znamionowej jako stałej w każdych warunkach.

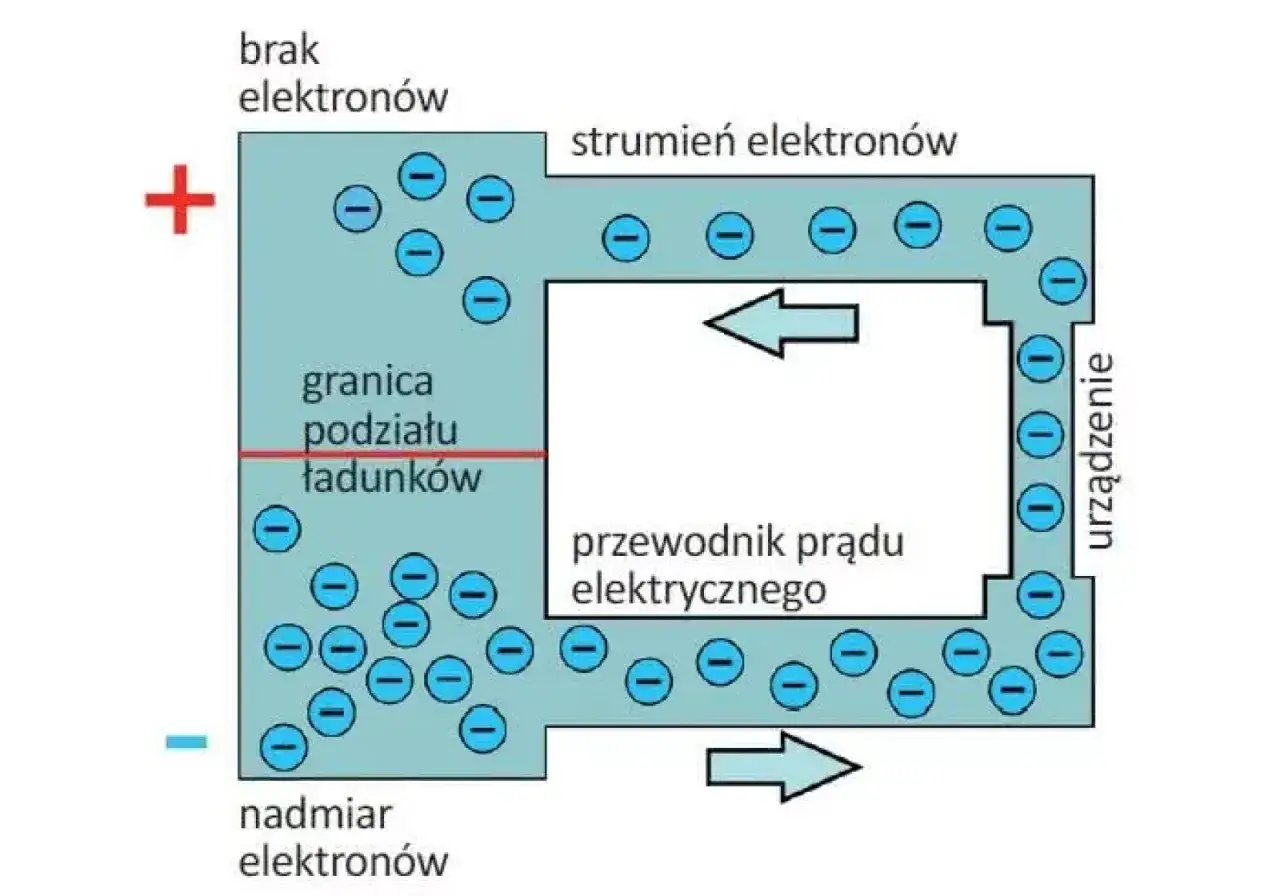

Jak czytać wzór na moc elektryczną
Ja patrzę na ten wzór jak na skrót myślowy: jeśli znam napięcie i prąd, od razu wiem, jak „mocny” jest dany odbiornik. P = U × I działa najprościej w obwodach prądu stałego, a w praktyce bardzo dobrze opisuje też obciążenia rezystancyjne, czyli takie, które zamieniają energię głównie w ciepło.
| Symbol | Znaczenie | Jednostka |
|---|---|---|
| P | moc elektryczna | W |
| U | napięcie elektryczne | V |
| I | natężenie prądu | A |
| R | opór, czyli rezystancja | Ω |
Jeśli znamy opór, wygodne są też dwa przekształcenia: P = U² / R oraz P = I² × R. Widzimy dzięki nim, że ta sama instalacja może zachowywać się inaczej przy zmianie napięcia albo oporu, a to już bezpośrednio prowadzi do konkretnych obliczeń na liczbach.
Kiedy te zależności są jasne, najłatwiej przejść do przykładów z codziennej elektryki, bo to tam wzór zaczyna naprawdę pracować.
Jak policzyć moc na konkretnych przykładach
W praktyce zawsze zaczynam od pytania, które dwie wielkości są znane. Jeśli masz napięcie i prąd, liczysz wprost. Jeśli masz napięcie i opór, korzystasz z drugiego wzoru. To brzmi banalnie, ale właśnie w tym tkwi użyteczność całej zależności: nie trzeba zgadywać, tylko podstawiać dane.
| Przykład | Dane wejściowe | Obliczenie | Wynik | Co to oznacza |
|---|---|---|---|---|
| Czajnik elektryczny | 230 V i 8,7 A | P = 230 × 8,7 | około 2000 W | Duże, chwilowe obciążenie typowe dla urządzeń grzewczych |
| Ładowarka lub zasilacz | 230 V i 0,26 A | P = 230 × 0,26 | około 60 W | Niewielka moc, ale nadal warto sprawdzić prąd startowy i sprawność |
| Panel fotowoltaiczny | 41 V i 11 A | P = 41 × 11 | około 450 W | Typowy punkt pracy modułu w warunkach testowych |
Takie liczenie dobrze pokazuje jedną rzecz: moc nie jest abstrakcją. Z niej wynika, ile ciepła wyprodukuje grzałka, jak bardzo obciąży obwód ładowarka albo jakiej wielkości prąd popłynie po stronie DC w panelu. W instalacjach PV ten ostatni przykład ma szczególne znaczenie, bo od razu widać, że napięcie i prąd muszą być czytane razem, a nie osobno.
Na tym etapie naturalnie pojawia się pytanie, dlaczego w prądzie przemiennym nie zawsze wystarcza samo proste mnożenie wartości z tabliczki znamionowej.
Dlaczego w prądzie przemiennym trzeba uważać na cosφ
W domowej instalacji mamy zwykle prąd przemienny, więc trzeba pamiętać o jeszcze jednym elemencie układanki: współczynniku mocy cosφ. To liczba, która mówi, jaka część pobieranej energii rzeczywiście wykonuje pracę użyteczną. Dla grzałek i czajników jest zwykle bliska 1, ale dla silników, transformatorów czy zasilaczy bywa wyraźnie niższa.
Dlatego w obwodach AC często spotkasz zapis P = U × I × cosφ. Gdy cosφ spada, sam iloczyn napięcia i prądu zawyża obraz sytuacji, bo pokazuje moc pozorną, a nie moc czynną. Moc pozorna to całkowite „obciążenie” widziane przez sieć, a moc czynna to ta część, która zamienia się w realną pracę lub ciepło. W układach trójfazowych dochodzi jeszcze sposób sumowania mocy faz, ale sama logika zależności pozostaje taka sama.
| Rodzaj odbiornika | Przykładowe wartości | Wynik | Wniosek |
|---|---|---|---|
| Grzałka | 230 V, 10 A, cosφ = 1 | P = 2300 W | Proste obciążenie rezystancyjne, wzór podstawowy działa niemal wprost |
| Silnik lub pompa | 230 V, 10 A, cosφ = 0,8 | P = 1840 W | Część energii nie zamienia się bezpośrednio w moc czynną |
Ja traktuję to jako praktyczne przypomnienie, że nie każdy odbiornik „bierze” prąd tak samo. Jeśli chcesz dobrze dobrać zabezpieczenie albo ocenić obciążenie obwodu, cosφ nie jest detalem, tylko częścią wyniku. A skoro już wiesz, jak rozdzielić moc czynną i pozorną, łatwo przejść do tego, jak przekłada się ona na zużycie energii i rachunek za prąd.
Jak moc przekłada się na zużycie energii
Moc mówi o tym, ile energii urządzenie zużywa w danej chwili, ale rachunek opiera się na energii w czasie, czyli na kilowatogodzinach. Tu działa już bardzo prosty wzór: E = P × t. Jeśli urządzenie ma moc 1,5 kW i pracuje przez 2 godziny, zużyje 3 kWh.
To rozróżnienie robi dużą różnicę w ocenie kosztów. Dwie rzeczy mogą mieć podobną moc chwilową, ale zużywać zupełnie inną ilość energii w skali dnia, tygodnia albo miesiąca. Dlatego nie patrzę wyłącznie na waty z tabliczki, tylko zawsze pytam, jak długo urządzenie naprawdę pracuje.
- 1 kW przez 1 godzinę to 1 kWh.
- 100 W przez 10 godzin to również 1 kWh.
- 1500 W przez 2 godziny to 3 kWh.
To podejście przydaje się też przy ocenie instalacji PV, bo produkcja z paneli i zużycie domowe są najczęściej liczone właśnie w kWh. Gdy ten most między mocą a energią jest jasny, dużo łatwiej rozsądnie ocenić, co zrobi z rachunkiem dana pompa ciepła, grzałka, klimatyzacja albo cały zestaw autokonsumpcji.
Następny krok jest naturalny: ten sam wzór zaczyna być naprawdę użyteczny, gdy patrzymy na panele, falownik i przewody po stronie instalacji fotowoltaicznej.
Co wzór mówi o fotowoltaice i falowniku
W fotowoltaice moc znamionowa panelu to dopiero punkt wyjścia. Moduł opisany jako 450 W osiąga taką wartość w warunkach testowych, ale w realnym dniu jego moc zmienia się wraz z nasłonecznieniem, temperaturą, kątem ustawienia i zabrudzeniem. Dlatego nie traktuję tabliczki znamionowej jak gwarancji stałej produkcji, tylko jak punkt odniesienia.
Na stronie DC wzór P = U × I pomaga szybko ocenić prąd w stringu. Jeśli jeden moduł pracuje przy 41 V i 11 A, to jego moc wynosi około 450 W. Dwa takie moduły połączone szeregowo dadzą około 82 V, ale prąd pozostanie zbliżony do 11 A, a moc wzrośnie do około 900 W. To właśnie ta różnica między szeregiem a równoległym połączeniem jest w praktyce ważniejsza niż sama teoria.
W falowniku szczególne znaczenie ma MPPT, czyli układ śledzenia punktu maksymalnej mocy. Mówiąc prościej: falownik szuka takiego napięcia i prądu paneli, przy których z modułów można wyciągnąć najwięcej energii. To dlatego realna produkcja instalacji nie jest stała i nie da się jej sensownie ocenić wyłącznie na podstawie jednej liczby z katalogu.
- Połączenie szeregowe podnosi napięcie, a prąd pozostawia podobny.
- Połączenie równoległe podnosi prąd, a napięcie utrzymuje się na zbliżonym poziomie.
- Moc instalacji to nie suma „na papierze”, lecz wynik warunków pracy i sprawności całego układu.
W praktyce instalacyjnej ten wzór jest więc nie tylko szkolnym rachunkiem, ale narzędziem do rozumienia pracy całego systemu. Zanim jednak uznasz obliczenia za gotowe, dobrze znać kilka pomyłek, które najczęściej psują wynik.
Jakich błędów przy obliczeniach nie popełniać
Najwięcej problemów widzę wtedy, gdy ktoś miesza moc, energię i natężenie prądu w jednym zdaniu, jakby chodziło o to samo. To nie jest drobny skrót myślowy, tylko błąd, który potrafi całkiem rozjechać wynik.
- Mylenie W z Wh - wat opisuje moc chwilową, watogodzina opisuje energię w czasie.
- Zakładanie stałej mocy - urządzenie rzadko pracuje stale dokładnie tak samo jak na tabliczce znamionowej.
- Ignorowanie cosφ - przy silnikach i zasilaczach proste P = U × I może być za mało.
- Nieprawidłowe łączenie paneli PV - w szeregu i równolegle zmienia się coś innego.
- Liczenie bez sprawdzenia jednostek - volt, amper, om i wat muszą być spójne od początku do końca.
W mojej ocenie największy kłopot bierze się z jednego nawyku: ludzie widzą jedną liczbę i od razu chcą z niej wyciągnąć pełny wniosek. Tymczasem przy elektryce liczy się kontekst, czyli rodzaj odbiornika, sposób połączenia, czas pracy i warunki zasilania. Jeśli tego pilnujesz, większość obliczeń robi się zaskakująco przewidywalna.
Gdy te pułapki masz z głowy, wzór przestaje być suchą definicją, a staje się prostym narzędziem do oceny domowych obwodów, urządzeń i instalacji PV.
Co warto zapamiętać przed doborem obwodu albo instalacji PV
Jeśli mam zostawić jedną praktyczną wskazówkę, to tę: zawsze najpierw ustal, czy liczysz moc, energię, czy po prostu chcesz ocenić obciążenie obwodu. To trzy różne pytania, a mieszanie ich prowadzi do błędnych wniosków szybciej niż zły dobór samego wzoru.
Przy zakupie urządzenia, planowaniu gniazda albo analizie fotowoltaiki patrzę na cztery rzeczy: napięcie, prąd, czas pracy i rodzaj obciążenia. W instalacjach PV dorzucam do tego jeszcze warunki nasłonecznienia i sposób połączenia modułów. Dopiero taki komplet danych daje odpowiedź, która naprawdę pomaga w decyzji.
P = U × I to dobry punkt startu, ale nie koniec myślenia. Im lepiej rozumiesz, kiedy wystarcza prosty wzór, a kiedy trzeba dołożyć cosφ, opór albo czas pracy, tym łatwiej dobierzesz urządzenie, ocenisz obciążenie instalacji i sensownie spojrzysz na produkcję energii z paneli słonecznych.
