W praktyce kondensator sprawdza się wtedy, gdy układ zaczyna mieć problemy z rozruchem, stabilnością napięcia albo tętnieniami na zasilaniu. Poniżej pokazuję, jak bezpiecznie ocenić jego stan miernikiem, kiedy wystarczy szybki test w układzie, a kiedy trzeba element odlutować, oraz jak odczytać wynik tak, żeby nie wymienić sprawnej części przez pomyłkę.
Najkrótsza droga do pewnej diagnozy
- Najpierw odłącz zasilanie i rozładuj kondensator przez rezystor, a nie zwarciem sond.
- Do podstawowej oceny wystarczy multimetr z pomiarem pojemności, ale przy elektrolitach bardzo dużo mówi też ESR.
- Pomiar w układzie bywa orientacyjny, bo sąsiednie elementy potrafią zafałszować wynik.
- Sam wynik pojemności nie zamyka sprawy: kondensator może mieć prawidłową wartość, a mimo to być zużyty.
- W falownikach fotowoltaicznych, zasilaczach i przetwornicach szczególnie ważne jest sprawdzenie stanu po rozładowaniu i bez pośpiechu.
Którym miernikiem warto zacząć
Nie każdy pomiar daje tę samą jakość diagnozy. Jeśli mam na stole zwykły układ elektroniczny, zaczynam od najprostszego zestawu, ale przy elektrolitach z zasilania bardzo szybko sięgam po narzędzie, które pokaże coś więcej niż samą pojemność. Jak przypomina Fluke, multimetr mierzy pojemność przez ładowanie kondensatora znanym prądem i obserwację napięcia, więc to dobra baza, ale nie pełna analiza stanu elementu.
| Narzędzie | Co pokazuje | Kiedy wystarcza | Ograniczenia |
|---|---|---|---|
| Multimetr z funkcją pojemności | Wartość pojemności w µF, nF lub mF | Do szybkiej oceny, czy element nie jest otwarty albo mocno odjechany od nominalnej wartości | Nie pokazuje ESR ani upływności, a w układzie bywa mylący |

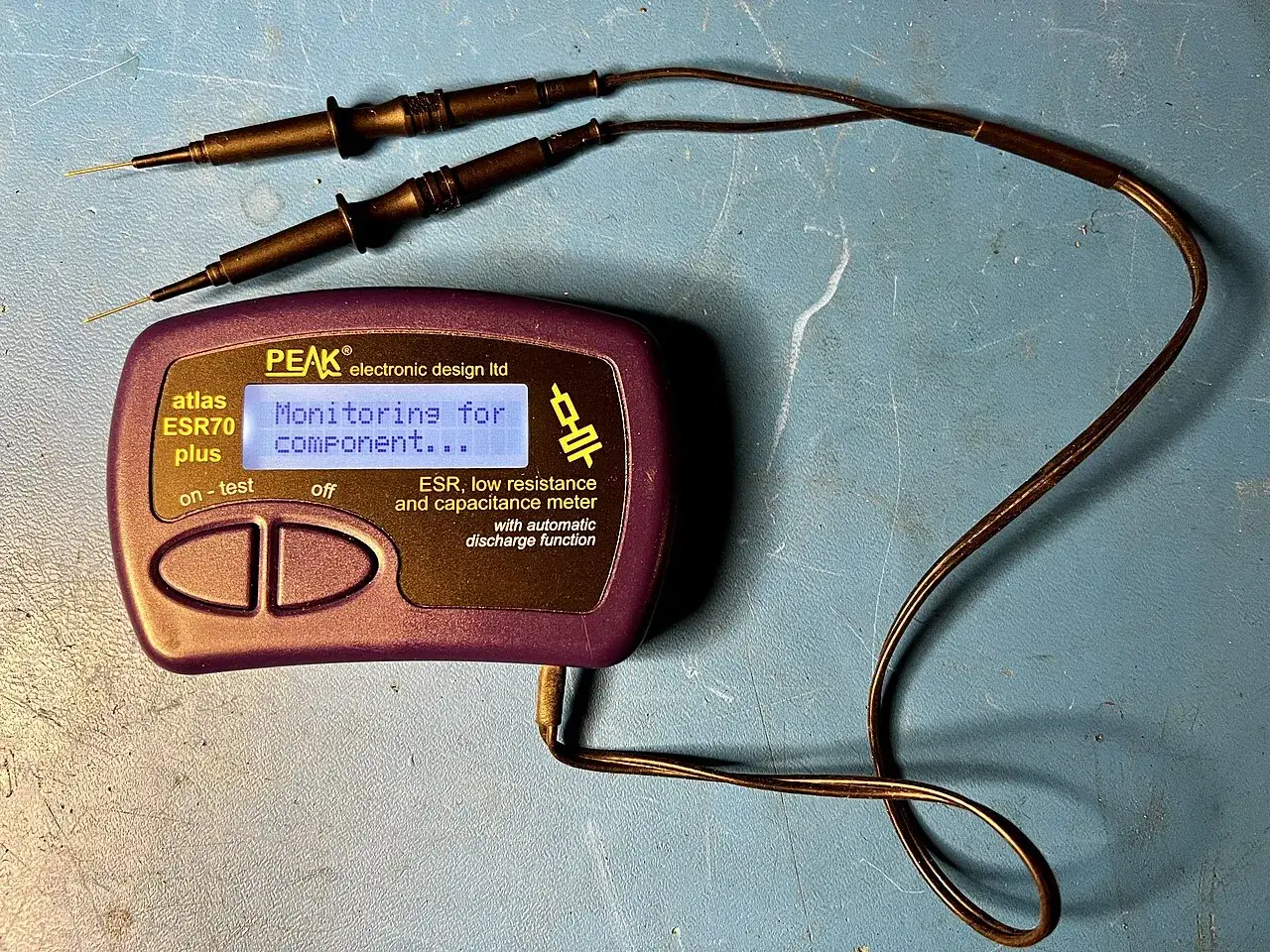

| ESR meter | Zastępczą rezystancję szeregową | Do elektrolitów w zasilaczach, falownikach, przetwornicach i płytach głównych | Nie zastępuje pomiaru pojemności; najwięcej sensu ma przy kondensatorach filtrujących |
| LCR meter | Pojemność, ESR, impedancję, czasem Q i D | Gdy zależy mi na dokładniejszej ocenie lub porównaniu kilku elementów | Jest droższy, a wynik zależy od częstotliwości testu i sposobu podłączenia |
Keysight słusznie podkreśla, że przy precyzyjnym pomiarze liczą się nie tylko pojemność, ale też ESR i częstotliwość testu. Ja traktuję to tak: multimetr daje odpowiedź „czy ten element jeszcze żyje”, a ESR i LCR pomagają ustalić, czy naprawdę nadaje się do pracy pod obciążeniem. To prowadzi prosto do bezpiecznej procedury pomiaru.

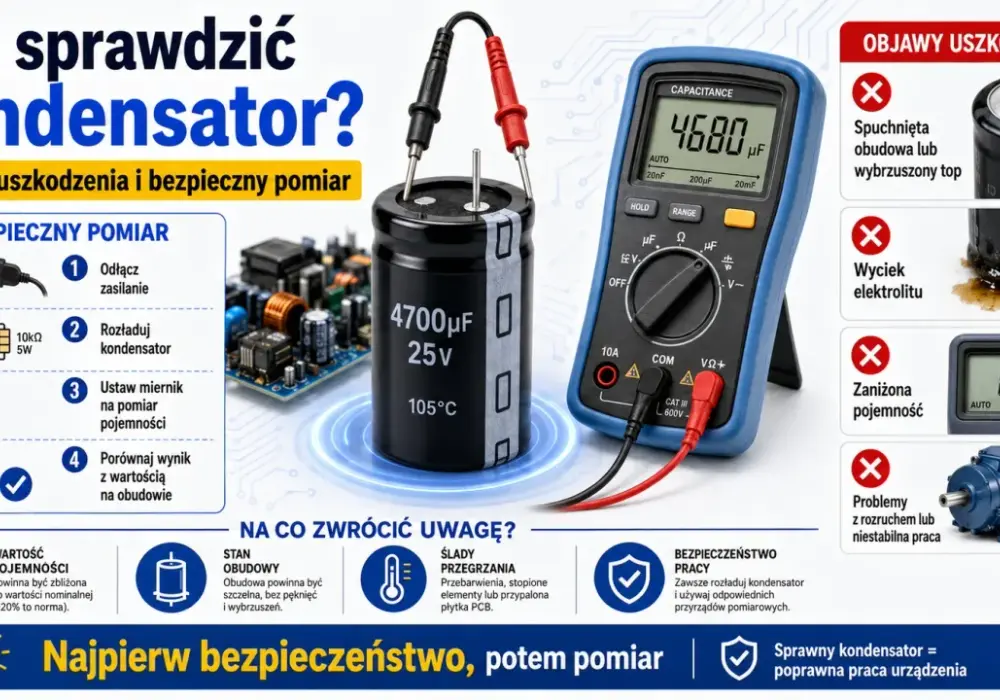

Bezpieczny test kondensatora krok po kroku
Zanim dotknę sondami końcówek, robię jedną rzecz bez dyskusji: odłączam zasilanie i sprawdzam, czy na elementach nie zostało napięcie. W układach zasilanych z sieci, w falownikach fotowoltaicznych, przetwornicach i zasilaczach impulsowych to szczególnie ważne, bo duży elektrolit potrafi trzymać ładunek dłużej, niż wygląda to na intuicyjne. Fluke zwraca uwagę, żeby kondensator rozładować przez rezystor, a nie zwarciem przewodów, bo to jest bezpieczniejsze dla człowieka i dla płytki.
- Odłącz zasilanie i potwierdź brak napięcia. Sam wyłącznik nie wystarcza. Jeśli pracuję przy większym urządzeniu, najpierw mierzę napięcie na szynie, dopiero potem przechodzę dalej.
- Rozładuj kondensator przez rezystor. W praktyce sprawdza się opornik rzędu 10–20 kΩ o mocy 2–5 W; w materiałach Fluke pojawia się przykład 20 kΩ / 5 W na kilka sekund. To znacznie lepsze niż przypadkowe zwarcie śrubokrętem.
- Zapisz polaryzację, jeśli to elektrolit. Przy wylutowaniu albo odłączeniu jednej nóżki zaznacz plus i minus. Odwrócenie biegunów przy ponownym montażu może zniszczyć część natychmiast.
- Odizoluj element, jeśli wynik ma być miarodajny. Jedna odlutowana nóżka często wystarczy, ale przy podejrzanych wskazaniach wolę wyjąć kondensator całkiem z obwodu.
- Ustaw odpowiedni tryb w mierniku. Symbol pojemności bywa ukryty pod dodatkową funkcją, więc warto sprawdzić, czy urządzenie naprawdę mierzy µF, a nie tylko rezystancję lub ciągłość.
- Poczekaj, aż wskazanie się ustabilizuje. Dobre mierniki potrzebują chwili, żeby naładować element i przeliczyć wynik.
Jeśli zależy mi na szybkim odsiewie uszkodzonych sztuk, ten schemat zwykle wystarcza. Gdy wynik jest graniczny albo układ nadal nie działa, trzeba przejść do interpretacji pomiaru, a nie tylko spojrzeć na samą liczbę.
Jak odczytać wynik i nie pomylić sprawnego elementu ze zużytym
Najprostszy błąd polega na tym, że ktoś patrzy wyłącznie na pojemność nominalną. To za mało. Kondensator może pokazywać poprawną wartość, a i tak być słaby, bo ma wysokie ESR, duży prąd upływu albo zachowuje się niestabilnie pod obciążeniem. W praktyce oceniam wynik w trzech krokach: wartość, zachowanie pod testem i zgodność z typem elementu.
| Wynik pomiaru | Co zwykle oznacza | Co robię dalej |
|---|---|---|
| Pojemność bliska nominalnej | Element może być sprawny, ale nie musi | Sprawdzam ESR, wygląd obudowy i pracę w układzie |
| Odczyt wyraźnie poniżej tolerancji | Zużycie, wysychanie elektrolitu albo uszkodzenie dielektryka | Traktuję kondensator jako kandydata do wymiany |
| OL, brak stabilizacji albo skrajnie niski odczyt | Przerwa, zwarcie albo zły kontakt sond | Powtarzam pomiar po odłączeniu elementu i sprawdzeniu przewodów |
| Wartość poprawna, ale układ nadal ma tętnienia lub niestabilne napięcie | Często winny jest wysoki ESR lub uszkodzenie w innej części toru | Sprawdzam kolejne kondensatory, diody, luty i przebieg na oscyloskopie |
Elektrolit ocenia się ostrzej niż ceramiczny
Przy elektrolitach tolerancja bywa szeroka, często około ±20%, więc odczyt 82–118 µF dla kondensatora 100 µF nie musi jeszcze oznaczać awarii. Inaczej patrzę na ceramiczne i foliowe: one rzadziej „wysychają”, ale częściej pękają mechanicznie, dostają mikrourazów od zginania płytki albo tracą parametry z powodu uszkodzenia obudowy. W ich przypadku sama pojemność może wyglądać dobrze, a problem siedzi w mechanice lub w miejscowym przebiciu dielektryka.
Przeczytaj również: Jak zmierzyć natężenie prądu stałego multimetrem - uniknij błędów w pomiarze
ESR mówi więcej, niż widać na pierwszym odczycie
ESR, czyli zastępcza rezystancja szeregowa, pokazuje, jak bardzo kondensator „gubi” energię w pracy. Przy kondensatorach filtrujących w zasilaczu lub falowniku to parametr krytyczny, bo wysoki ESR oznacza gorsze wygładzanie napięcia, większe nagrzewanie i szybsze pogarszanie się stanu układu. Dlatego ja nie traktuję dobrego wyniku pojemności jako ostatecznego dowodu sprawności. To raczej dopiero pierwszy filtr diagnozy. Następny krok to decyzja, czy mierzyć element w obwodzie, czy już go odseparować.
Pomiar w układzie czy po wylutowaniu
Pomiar w układzie jest wygodny, ale nie zawsze uczciwy. Sąsiednie rezystory, diody, tranzystory i inne kondensatory potrafią stworzyć ścieżki równoległe, przez które miernik widzi coś zupełnie innego niż sam badany element. Dlatego w praktyce rozróżniam dwa scenariusze: szybkie rozeznanie i diagnozę docelową.
- W układzie sprawdzam głównie wtedy, gdy chcę szybko wyłapać oczywiste zwarcie albo całkowitą przerwę.
- Po odlutowaniu jednej nóżki wynik jest zwykle dużo pewniejszy, szczególnie przy kondensatorach w gałęziach zasilania.
- Po pełnym wylutowaniu robię pomiar, gdy wynik jest graniczny albo gdy układ ma wiele równoległych ścieżek.
- Przy ESR test w układzie bywa możliwy, ale tylko wtedy, gdy miernik jest do tego przeznaczony i wiem, że inne elementy nie zafałszują odczytu.
W praktyce najczęściej robię tak: jeśli kondensator jest w małym, prostym obwodzie, test w układzie daje mi szybki sygnał. Jeśli siedzi w sekcji zasilania albo w torze przetwornicy, odłączam go od reszty układu, bo wtedy wynik ma realną wartość diagnostyczną. Gdy już wiem, jak mierzyć, trzeba jeszcze uważać na błędy, które potrafią zepsuć nawet dobry pomiar.
Najczęstsze błędy, które fałszują diagnozę
Najwięcej pomyłek widzę nie w samym pomiarze, tylko w przygotowaniu do niego. To właśnie tam uciekają wyniki, które potem prowadzą do niepotrzebnej wymiany części albo do odłożenia realnej usterki „na później”.
- Brak rozładowania. To najgorszy błąd, bo grozi porażeniem i uszkodzeniem miernika.
- Pomiar bez odłączenia od układu. Równoległe elementy mogą sztucznie podbijać albo zaniżać odczyt.
- Patrzenie tylko na wygląd obudowy. Spuchnięcie i wyciek to mocny sygnał ostrzegawczy, ale brak śladów z zewnątrz nie oznacza sprawności.
- Ignorowanie tolerancji. Kondensator nie musi mieć co do mikrofarada wartości z nadruku, żeby był jeszcze dobry.
- Użycie niewłaściwego narzędzia. Multimetr jest dobry na start, ale przy elektrolitach filtrujących ESR często mówi więcej niż sama pojemność.
- Wniosek na podstawie jednego testu. Gdy objawy w układzie są nietypowe, zawsze sprawdzam też inne elementy sekcji zasilania.
Jeśli po wyeliminowaniu tych błędów pomiar nadal nie daje jednoznacznej odpowiedzi, zwykle problem nie leży w samym kondensatorze albo element jest uszkodzony w sposób, którego prosty test nie pokazuje. Wtedy przechodzę do ostatniego kroku: szukam usterki w całym torze, nie tylko w jednym podzespole.
Co zrobić, gdy kondensator wygląda dobrze, a problem zostaje
To sytuacja częsta w zasilaczach, przetwornicach i falownikach fotowoltaicznych. Kondensator może przejść pomiar pojemności, a mimo to układ dalej będzie miał tętnienia, spadki napięcia albo problemy z rozruchem. Wtedy sprawdzam trzy rzeczy: pozostałe kondensatory w tej samej gałęzi, jakość lutów oraz zachowanie napięcia pod obciążeniem. Czasem winny jest jeden słaby element obok, a czasem cały zestaw elektrolitów starzeje się równolegle i pojedyncza wymiana daje tylko chwilowy efekt.
W takich układach nie patrzę też wyłącznie na statyczny odczyt. Dużo mówi przebieg napięcia pod obciążeniem, temperatura elementu i to, czy problem pojawia się po kilku minutach pracy, czy od razu po starcie. Jeśli po testach wszystko wskazuje na zużycie, wymiana kondensatora ma sens. Jeśli nie, lepiej zatrzymać się na diagnostyce toru zasilania, bo przypadkowa podmiana części nie naprawia przyczyny. Najpewniejszy schemat jest więc prosty: bezpieczeństwo, rozładowanie, właściwy miernik, interpretacja wyniku i spojrzenie na cały układ, nie tylko na jeden element.
