W praktyce telemetria łączy pomiar, zapis i przesył danych z urządzenia do miejsca, w którym można je odczytać, porównać i wykorzystać do decyzji. W instalacjach fotowoltaicznych i innych układach pomiarowych daje to dostęp do pracy licznika, falownika, czujników pogodowych i parametrów sieci bez chodzenia do urządzenia. Pokażę tu, jak taki układ działa, gdzie naprawdę się przydaje, czym różnią się najpopularniejsze interfejsy i na co zwrócić uwagę, żeby dane były wiarygodne, a nie tylko „widoczne”.
Najważniejsze rzeczy, które warto zapamiętać
- Zdalny odczyt ma sens wtedy, gdy dane są kompletne, opisane czasem i powiązane z konkretnym urządzeniem.
- W fotowoltaice najczęściej monitoruje się falownik, licznik dwukierunkowy, czujniki pogodowe i elementy magazynu energii.
- Krótszy interwał odczytu daje lepszą diagnostykę, ale zwiększa wymagania wobec łącza i archiwizacji.
- Protokół komunikacyjny dobiera się do urządzeń i warunków na obiekcie, a nie do mody.
- Bez lokalnego bufora i synchronizacji czasu nawet ładny wykres może prowadzić do złych decyzji.
Czym jest zdalny pomiar i przesył danych
Najkrócej mówiąc, chodzi o to, żeby odczyt z przyrządu nie kończył się na miejscu pomiaru. Sygnał z czujnika, licznika albo analizatora trafia do rejestratora, bramki lub systemu nadrzędnego, a stamtąd do pulpitu, alarmu lub archiwum. Dla mnie najważniejsze jest to, że taki układ nie tylko pokazuje stan bieżący, ale też tworzy historię, na której da się oprzeć realne wnioski.
To właśnie odróżnia sensowny system od przypadkowego podglądu. Sam wykres nie wystarczy, jeśli nie wiadomo, kiedy powstał odczyt, z którego urządzenia pochodził i czy w trakcie transmisji nie zniknęła część danych. W praktyce liczy się więc nie tylko sam pomiar, ale też jakość całego łańcucha: od czujnika, przez transmisję, po zapis i interpretację.
Gdy ten fundament jest poprawny, można przejść do tego, co dzieje się po kolei z danymi i gdzie najczęściej powstają błędy. I właśnie tam zaczyna się prawdziwa użyteczność całego rozwiązania.

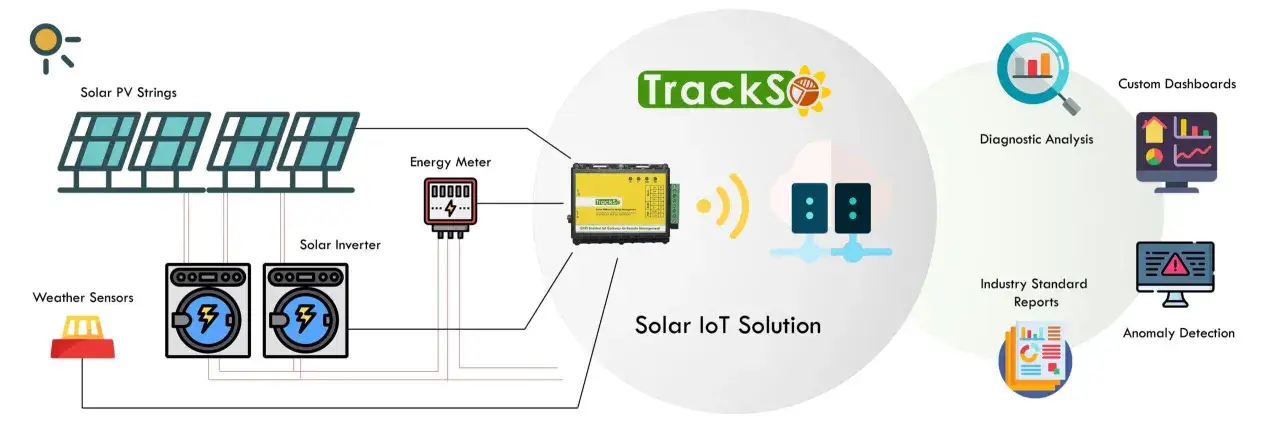

Jak działa system od czujnika do pulpitu
Pomiar na urządzeniu
Na początku stoi przyrząd: licznik energii, falownik, analizator sieci, czujnik temperatury, anemometr albo pyranometr. To on zamienia zjawisko fizyczne na dane, które da się zapisać i porównać. W instalacjach OZE szczególnie cenię takie źródła danych, które podają nie tylko jedną wartość, ale też kontekst, na przykład moc chwilową, temperaturę pracy, napięcie albo stan alarmowy.
Transport danych
Następnie dane przechodzą przez interfejs komunikacyjny. W zależności od obiektu może to być przewód, sieć lokalna albo łącze radiowe. W dobrze zaprojektowanym systemie transmisja nie jest przypadkowa: urządzenia pytają się wzajemnie o dane w ustalonych odstępach, a rejestrator zapisuje je w uporządkowany sposób. W praktyce spotykam odświeżanie co 30 sekund, 5 minut albo 15 minut; krótszy interwał lepiej pokazuje chwilowe skoki, ale nie zawsze jest potrzebny.
Przeczytaj również: Jak zmierzyć rezystancję uziemienia multimetrem i uniknąć błędów
Archiwum i alarmy
Na końcu dane trafiają do pulpitu, chmury albo lokalnego serwera. I tu robi się różnica między rozwiązaniem prowizorycznym a solidnym. Dobry system potrafi buforować informacje lokalnie, gdy sieć chwilowo nie działa, a potem dosłać zaległe wpisy bez dziur w historii. Z mojego doświadczenia właśnie ten element najczęściej ratuje instalację przed „znikającymi” godzinami albo dniami pomiarów.
Przy większych wdrożeniach skala rośnie szybciej, niż się wydaje. Zaawansowane systemy obsługują nawet dziesiątki punktów pomiarowych i setki, a czasem tysiące zmiennych, więc architektura komunikacji ma znaczenie większe niż sam wygląd panelu. To dobry moment, żeby spojrzeć na konkretne zastosowania w energetyce i fotowoltaice.
Gdzie wykorzystuję go najczęściej w fotowoltaice i energetyce
W OZE najbardziej liczy się nie sam podgląd mocy, ale połączenie produkcji, poboru i warunków pracy. Jeśli mam wskazać obszary, w których zdalny odczyt daje najszybszy zwrot, zwykle zaczynam od tych czterech:
- Licznik dwukierunkowy - pokazuje energię pobraną i oddaną do sieci. W praktyce często patrzy się na rejestry 1.8 i 2.8, a przy rozliczeniu dwustrefowym także na warianty z dopiskiem 1 i 2. To podstawowy punkt odniesienia, gdy chcesz sprawdzić autokonsumpcję i realny bilans instalacji.
- Falownik i magazyn energii - dają wgląd w produkcję, błędy pracy, temperaturę i stan ładowania. Tu widzę największą różnicę między zwykłym „podglądem” a nadzorem technicznym, bo alarm o spadku wydajności albo przegrzewaniu bywa cenniejszy niż sama suma kWh.
- Czujniki pogodowe - temperatura modułów, nasłonecznienie, wiatr czy opad pomagają odróżnić naturalny spadek produkcji od problemu technicznego. Bez tego łatwo błędnie uznać, że instalacja działa źle, choć po prostu warunki były gorsze.
- Analizator sieci i przekładniki prądowe - pokazują asymetrię faz, współczynnik mocy, napięcie i obciążenie obwodów. To szczególnie ważne w firmach, gdzie fotowoltaika jest tylko jednym z elementów większego układu energetycznego.
Tu pojawia się ważne rozróżnienie: monitoring pokazuje stan, a system zarządzania energią dodatkowo nim steruje. Jeśli masz magazyn energii albo większy obiekt komercyjny, ta różnica decyduje o tym, czy dane tylko opisują sytuację, czy też pomagają przesuwać zużycie na lepsze godziny. I właśnie dlatego warto dobrać nie tylko czujnik, ale cały sposób komunikacji między urządzeniami.
Żeby taki układ był stabilny, trzeba wybrać właściwy kanał transmisji. Tutaj często wygrywa nie technologia najbardziej efektowna, tylko ta, którą da się utrzymać na konkretnym obiekcie przez lata.
Jakie interfejsy i protokoły spotykam najczęściej
W praktyce nie wygrywa najnowsze rozwiązanie, tylko to, które pasuje do urządzeń, odległości i sposobu utrzymania instalacji. Poniżej zestawienie, które najczęściej pomaga mi uporządkować wybór.
| Interfejs lub protokół | Gdzie sprawdza się najlepiej | Mocne strony | Ograniczenia |
|---|---|---|---|
| RS-485 z Modbus RTU | Liczniki, falowniki, analizatory sieci | Popularny, odporny, prosty w integracji z urządzeniami pomiarowymi | Wymaga okablowania, poprawnej adresacji i terminacji magistrali |
| Modbus TCP / Ethernet | Większe instalacje i sieć lokalna | Łatwiejsza integracja z IT i systemami nadrzędnymi | Zależność od jakości sieci LAN i konfiguracji IP |
| M-Bus | Ciepłomierze i liczniki mediów | Dobrze dopasowany do odczytu pomiarów rozliczeniowych | Mniej elastyczny niż rozwiązania oparte na IP |
| LoRaWAN | Rozproszone punkty i odległe czujniki | Niski pobór energii i niezły zasięg przy małej liczbie danych | Ograniczona przepustowość i zależność od warunków radiowych |
| NB-IoT / LTE | Lokalizacje bez LAN i obiekty zdalne | Działa tam, gdzie nie ma infrastruktury przewodowej | Koszt karty i zależność od operatora |
| Wi-Fi | Małe instalacje domowe | Szybki start i łatwy dostęp do sieci | Wrażliwość na zasięg, zakłócenia i jakość routera |
W dobrze zrobionym systemie protokoły nie konkurują ze sobą, tylko się uzupełniają. Jeden kanał zbiera dane z falownika, drugi z licznika, trzeci z czujnika pogodowego, a bramka scala to w jeden obraz. W praktyce właśnie dzięki temu można sensownie patrzeć na produkcję, pobór i warunki pracy jednocześnie, zamiast oglądać trzy oddzielne aplikacje.
W kolejnym kroku trzeba jednak sprawdzić, czy te dane są naprawdę wiarygodne. I tu większość problemów nie wynika z braku technologii, tylko z kilku niedopilnowanych szczegółów.
Jak odróżnić wiarygodne dane od szumu
Jeśli miałbym wskazać trzy rzeczy, które sprawdzam w pierwszej kolejności, byłyby to czas, ciągłość i zgodność źródła. Bez nich nawet poprawny pomiar potrafi prowadzić do złych decyzji.
- Synchronizacja czasu - wszystkie urządzenia powinny pracować na wspólnym czasie, bo inaczej alarmy i wykresy rozjeżdżają się względem rzeczywistości.
- Lokalny bufor danych - gdy internet zniknie na godzinę, system nie powinien tracić pomiarów. Brak tego mechanizmu to jeden z najczęstszych powodów luk w historii.
- Poprawny interwał odczytu - 30 sekund, 5 minut czy 15 minut to nie detal, tylko decyzja wpływająca na wykrywanie anomalii i pojemność archiwum.
- Kalibracja i dobór przekładników - zły przekładnik prądowy albo źle ustawiona skala może zafałszować cały bilans, nawet jeśli aplikacja wygląda profesjonalnie.
- Kontrola błędów transmisji - system powinien pokazywać brak odczytu jako błąd, a nie udawać, że wszystko działa normalnie.
W licznikach dwukierunkowych, które spotykam w Polsce, najczęściej liczą się nie efektowne detale, tylko rzetelne odczyty rejestrów energii pobranej i oddanej. Do rozliczeń zapisuję pełne kWh, bo właśnie spójność kolejnych odczytów daje lepszy obraz niż pozornie „dokładniejsze” ułamki, których i tak nikt nie wykorzysta w analizie. To samo dotyczy monitoringu PV: lepiej mieć mniej danych, ale pewnych, niż dużo danych z błędami.
Najczęstszy błąd początkujących polega na założeniu, że jeśli wykres się rysuje, to wszystko jest w porządku. Ja patrzę na to inaczej: wykres ma być tylko widocznym efektem poprawnie zbudowanego pomiaru, a nie dowodem, że system działa dobrze. Gdy ten porządek jest zachowany, można dopiero przejść do wyboru rozwiązania pod konkretny obiekt.
Jak przekuć odczyty w lepszą pracę instalacji
Przed zakupem albo modernizacją systemu zadaję sobie i inwestorowi kilka prostych pytań. Odpowiedzi na nie są zwykle ważniejsze niż lista funkcji z katalogu.
- Jakie urządzenia mam odczytywać: licznik, falownik, magazyn energii, czujniki pogodowe czy wszystko naraz?
- Czy potrzebuję tylko podglądu, czy także alarmów, historii i automatycznego sterowania?
- Jaki interwał odczytu naprawdę ma sens w moim obiekcie: sekundy, minuty czy kwadranse?
- Czy dane mają zostać lokalnie, czy muszą trafiać do chmury i być dostępne zdalnie?
- Co stanie się przy awarii internetu, zasilania albo pojedynczego urządzenia pomiarowego?
Jeśli mam wskazać jedną decyzję, która najbardziej poprawia efekt, to jest nią dopasowanie systemu do realnego miejsca montażu, a nie do folderu reklamowego. Dobrze ustawiony układ pokazuje spadek wydajności, nietypowy pobór nocny, problem z fazą albo błąd komunikacji zanim przerodzi się to w koszt. I właśnie wtedy zdalny pomiar przestaje być dodatkiem, a staje się narzędziem, które realnie porządkuje pracę całej instalacji.
