Ciepłomierz to jeden z tych elementów instalacji, o których mało kto myśli, dopóki nie trzeba rozliczyć ogrzewania albo ocenić, czy system grzewczy pracuje tak, jak powinien. To urządzenie mierzy ilość energii cieplnej pobranej z instalacji, a jego poprawny dobór, montaż i legalność mają bezpośredni wpływ na rachunki, rozliczenia wspólnoty i kontrolę efektywności źródła ciepła. W tym tekście rozkładam temat na praktyczne części: zasadę działania, rodzaje, kryteria wyboru, odczyt oraz to, co w Polsce ma znaczenie od strony przepisów.
Najważniejsze informacje o pomiarze energii cieplnej
- Urządzenie mierzy energię, a nie samą temperaturę ani wyłącznie przepływ wody.
- W środku pracują trzy elementy: przetwornik przepływu, para czujników temperatury i kalkulator.
- W Polsce nowe liczniki trafiają na rynek po ocenie zgodności, a potem trzeba pilnować terminów ważności i legalizacji.
- Najczęściej spotkasz wersje mechaniczne i ultradźwiękowe, przy czym te drugie zwykle lepiej znoszą długą eksploatację i odczyt zdalny.
- Przy zakupie liczą się średnica DN, zakres przepływu, temperatura pracy, sposób montażu i komunikacja z systemem odczytu.
- Najwięcej błędów wynika nie z elektroniki, tylko z przewymiarowania, złego montażu i pomylenia wskazań z faktycznym zużyciem.
Jak działa licznik ciepła w praktyce

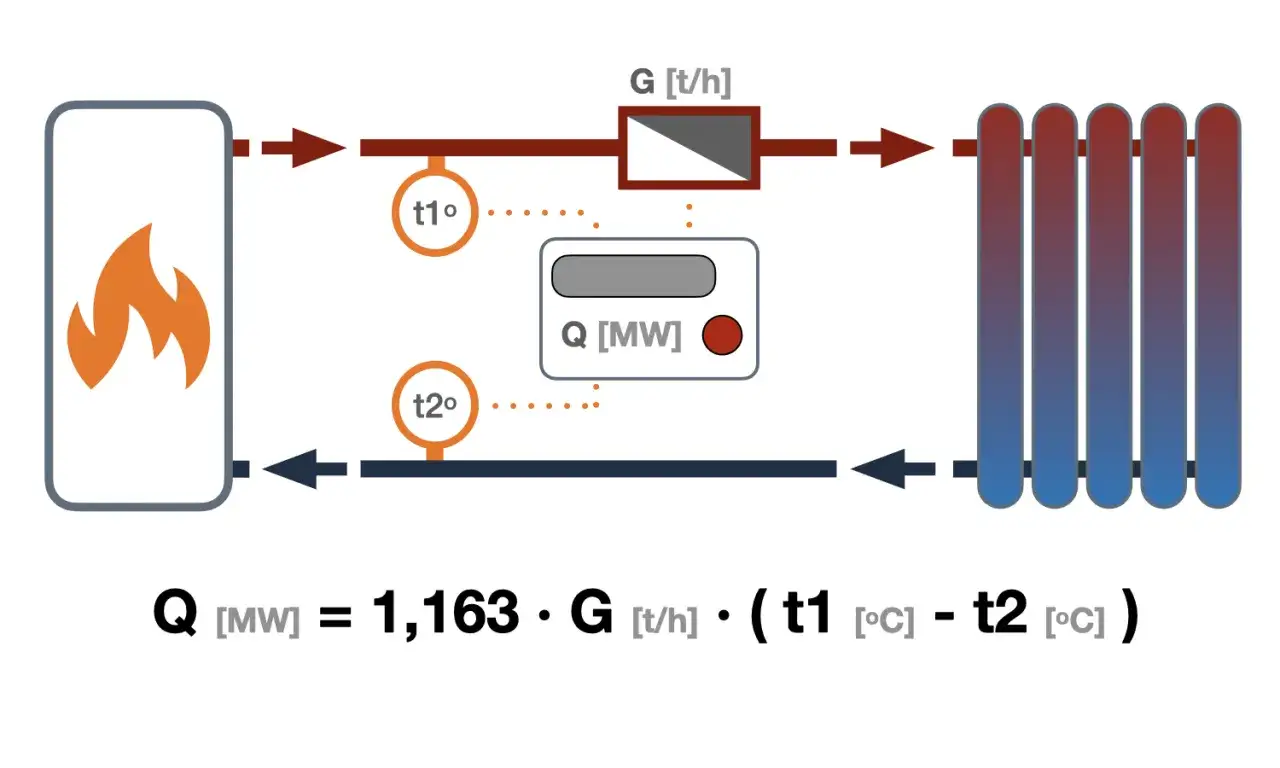

Ja traktuję ten układ przede wszystkim jako narzędzie do uczciwego pomiaru, a nie jako „czarną skrzynkę”. Zasada jest prosta: urządzenie mierzy ilość nośnika, który przepływa przez instalację, oraz różnicę temperatur między zasilaniem i powrotem. Na tej podstawie kalkulator oblicza energię, którą instalacja faktycznie oddała albo pobrała.
W uproszczeniu chodzi o relację między przepływem, ciepłem właściwym wody i różnicą temperatur. Im większy przepływ i im większa różnica temperatur, tym więcej energii zostanie zliczone. Dlatego sam odczyt temperatury niczego jeszcze nie wyjaśnia, a sam pomiar przepływu też nie wystarczy do rozliczeń.
- Przetwornik przepływu zlicza ilość wody krążącej w obiegu.
- Para czujników temperatury mierzy temperaturę na zasilaniu i powrocie.
- Kalkulator przelicza dane na energię i zapisuje wynik do pamięci.
To właśnie dlatego dobrze dobrany licznik potrafi powiedzieć o instalacji więcej niż sam termometr czy zwykły przepływomierz. Z takiego pomiaru płynnie przechodzi się do pytania, jaki typ urządzenia wybrać dla konkretnego obiektu.
Rodzaje liczników ciepła i kiedy który ma sens
Najprościej dzielę je na dwa główne typy: mechaniczne i ultradźwiękowe. Każdy z nich może działać poprawnie, ale sprawdza się w innych warunkach. W małych i prostych instalacjach czasem wystarczy model podstawowy, natomiast przy dłuższej eksploatacji, zdalnym odczycie i większym znaczeniu stabilności pomiaru zwykle lepiej wypada konstrukcja ultradźwiękowa.
| Typ | Co go wyróżnia | Mocne strony | Ograniczenia | Kiedy ma sens |
|---|---|---|---|---|
| Mechaniczny | Pomiar przepływu odbywa się z udziałem elementów ruchomych. | Zwykle niższy koszt wejścia i prostsza konstrukcja. | Bardziej wrażliwy na zabrudzenia i zużycie mechaniczne. | Proste, małe instalacje, gdzie liczy się budżet. |
| Ultradźwiękowy | Nie ma części ruchomych, a przepływ jest wyznaczany elektronicznie. | Stabilny pomiar, cicha praca, wygodny odczyt zdalny. | Wyższa cena zakupu i większe znaczenie poprawnego doboru. | Wspólnoty, budynki z monitoringiem, nowoczesne instalacje i OZE. |
| Kompaktowy / rozdzielny | Różni się sposobem rozmieszczenia elementów pomiarowych. | Kompaktowy jest łatwiejszy w montażu, rozdzielny daje większą elastyczność. | Rozdzielny wymaga staranniejszego projektu i montażu. | Gdy liczy się dostępna przestrzeń albo wygoda serwisowa. |
W mieszkaniu często spotyka się DN15, natomiast w większych układach średnica rośnie do DN25, DN40, DN50 i więcej. Z mojego doświadczenia nie warto wybierać urządzenia „na zapas”, bo przewymiarowanie bywa gorsze niż delikatnie ograniczony, ale dobrze dopasowany model. To prowadzi prosto do pytania, na co patrzeć przed zakupem i montażem.
Na co zwrócić uwagę przy wyborze i montażu
Ja w takich instalacjach zaczynam od dwóch rzeczy: średnicy i rzeczywistego przepływu. DN to nominalna średnica przyłącza, a Qp lub Qn to zakres przepływu, w którym licznik pracuje prawidłowo. Jeśli urządzenie jest za duże jak na instalację, pomiar przy niskim obciążeniu może być mniej wiarygodny, nawet jeśli sam model jest z wyższej półki.
- Średnica DN musi pasować do instalacji i armatury.
- Zakres przepływu trzeba dopasować do faktycznej pracy obiegu, nie do katalogowej „na oko”.
- Temperatura i ciśnienie muszą odpowiadać parametrom źródła ciepła i instalacji.
- Miejsce montażu bywa na zasilaniu albo na powrocie, zależnie od modelu i projektu.
- Komunikacja ma znaczenie, jeśli chcesz odczyt zdalny, integrację z BMS albo wygodne rozliczenia.
- Warunki instalacyjne, czyli czystość obiegu, kierunek przepływu i zgodność z instrukcją, są równie ważne jak sam model.
W praktyce warto od razu sprawdzić, czy urządzenie wspiera M-Bus, wM-Bus, wyjście impulsowe albo odczyt optyczny. To ma znaczenie szczególnie w większych budynkach i w instalacjach, gdzie odczyt ręczny byłby po prostu uciążliwy. Gdy dobór jest przemyślany, kolejnym pytaniem staje się interpretacja wskazań.
Jak czytać wskazania i nie mylić energii z przepływem
Na wyświetlaczu zwykle widzisz kilka różnych danych i właśnie tu pojawia się najwięcej nieporozumień. Najważniejszy jest stan energii narastającej, bo to on służy do rozliczeń. Obok niego mogą pojawić się temperatura zasilania, temperatura powrotu, różnica temperatur, przepływ chwilowy, data, kod błędu albo informacja o stanie baterii.
| Co widzisz | Co to oznacza | Dlaczego ma znaczenie |
|---|---|---|
| Energia | Łączna ilość ciepła zarejestrowana przez urządzenie. | To podstawowa wartość do rozliczeń. |
| Przepływ | Chwilowa ilość nośnika krążącego w instalacji. | Pomaga ocenić pracę obiegu, ale nie zastępuje energii. |
| Temperatura zasilania i powrotu | Parametry, z których liczona jest różnica temperatur. | Pokazują, czy instalacja oddaje ciepło tak, jak powinna. |
| ΔT | Różnica temperatur między zasilaniem a powrotem. | Często zdradza problemy z hydrauliką albo regulacją. |
| Komunikat błędu | Informacja o awarii czujnika, zakłóceniu lub interwencji. | Nie wolno go ignorować, bo rozliczenie może być zniekształcone. |
Najczęstszy błąd, jaki widzę, to patrzenie tylko na chwilowy przepływ i wyciąganie wniosków o kosztach ogrzewania. Drugi błąd to mylenie energii z temperaturą. W dobrze działającej instalacji warto obserwować oba parametry, bo dopiero razem pokazują, czy źródło ciepła i odbiorniki pracują sensownie. Z tego miejsca naturalnie przechodzimy do przepisów, bo w Polsce te urządzenia są mocno osadzone w prawnej kontroli metrologicznej.
Co mówi polskie prawo o legalizacji i ważności
Jak podaje Główny Urząd Miar, nowe liczniki ciepła wprowadzane są na rynek w wyniku oceny zgodności, a później trzeba pilnować terminów związanych z legalizacją ponowną. Dla urządzeń w lokalach mieszkalnych okres ten wynosi 5 lat, a po wykonaniu legalizacji ponownej ważność wydłuża się o kolejne 3 lata. To ważne, bo przy rozliczeniach nie chodzi tylko o sam odczyt, lecz o to, czy urządzenie ma aktualny status metrologiczny.
- Legalizacja nie odbywa się w miejscu zainstalowania urządzenia, tylko na odpowiednich stanowiskach lub w punkcie legalizacyjnym.
- Ponowna legalizacja jest potrzebna po zmianie miejsca instalacji, po uszkodzeniu cechy zabezpieczającej albo po naprawie.
- Podstawą techniczną są wymagania normatywne, w tym PN-EN 1434, która opisuje wymagania dla liczników ciepła i ich podzespołów.
- Jeśli urządzenie nie spełnia wymagań albo nie jest przygotowane do sprawdzenia, legalizacja nie zostanie wykonana.
W praktyce oznacza to jedno: jeśli budynek rozlicza ogrzewanie na podstawie wskazań, nie warto odkładać kwestii legalności na ostatnią chwilę. Demontaż, transport i ponowny montaż trzeba zgrać z administracją budynku albo serwisem, bo sama procedura ma swoje terminy i ograniczenia. Kiedy już wiadomo, jakie są obowiązki, można sensownie spojrzeć na koszty.
Ile kosztuje i kiedy ten pomiar naprawdę się opłaca
W ofertach branżowych, które sprawdzałem, proste modele DN15 zaczynają się od około 390 zł brutto, a ultradźwiękowe wersje z komunikacją często kosztują 1 300-2 000 zł brutto. Większe średnice wyraźnie podnoszą cenę: dla DN25-DN40 to zwykle okolice 2 800-4 600 zł brutto, a większe jednostki potrafią przekroczyć 9 000 zł brutto. To nie są stawki urzędowe, tylko realne widełki rynkowe, więc dobrze oddają skalę wydatku przy wyborze sprzętu.
| Przykład | Orientacyjna cena brutto | Co zwykle dostajesz |
|---|---|---|
| Prosty model DN15 | od ok. 390 zł | Podstawowy pomiar w małej instalacji |
| Ultradźwiękowy DN15 z komunikacją | ok. 1 300-2 000 zł | Lepszą stabilność i wygodniejszy odczyt |
| Większe DN25-DN40 | ok. 2 800-4 600 zł | Sprzęt do większych obiegów i wyższych przepływów |
| Duże średnice | od ok. 5 600 zł wzwyż | Rozwiązania dla obiektów o większym zapotrzebowaniu |
Do tego dochodzi serwis, ewentualny demontaż, montaż i obsługa legalizacyjna. Sama opłata urzędowa nie zawsze jest duża, ale całkowity koszt rośnie przez robociznę i przerwę w pracy instalacji. Z mojego punktu widzenia urządzenie zaczyna się naprawdę opłacać wtedy, gdy pozwala uczciwie rozliczać koszty, wykrywać straty albo ocenić, czy modernizacja przyniosła efekt. To szczególnie ważne w budynkach z pompą ciepła i fotowoltaiką.
Kiedy ten pomiar najbardziej pomaga w instalacjach grzewczych i OZE
Największą wartość widzę tam, gdzie energia ma realną cenę i gdzie trzeba porównać kilka źródeł lub kilka lokali. W budynkach z pompą ciepła taki licznik pokazuje, czy układ pracuje z sensowną różnicą temperatur i czy bufor nie maskuje problemów z hydrauliką. W obiektach z fotowoltaiką pomaga ocenić, czy prąd produkowany na miejscu rzeczywiście obniża koszty ogrzewania, czy tylko poprawia bilans elektryczny na papierze.
Wspólnoty mieszkaniowe, małe firmy i obiekty z kilkoma obiegami grzewczymi zyskują jeszcze coś ważniejszego: dane do decyzji. Można dzięki nim porównać strefy, sprawdzić skutki regulacji, wyłapać przegrzewanie albo wykryć sytuację, w której instalacja pracuje, ale nie oddaje energii tak, jak powinna. I właśnie dlatego patrzę na ten temat nie jak na pojedynczy zakup, ale jak na element szerszej kontroli efektywności. Jeśli dobrze go dobierzesz i poprawnie obsłużysz, dostajesz nie tylko liczby do rozliczenia, ale też lepszy obraz całej instalacji.
