Impedancja pętli zwarcia decyduje o tym, czy zabezpieczenie odłączy uszkodzony obwód wystarczająco szybko. W praktyce sama liczba z miernika nie wystarcza, bo trzeba ją odnieść do typu aparatu, napięcia sieci i sposobu pomiaru. Poniżej pokazuję, jak czytam tabelę granicznych wartości, jak liczę orientacyjne limity dla popularnych zabezpieczeń i na co patrzę, żeby wynik był naprawdę użyteczny w odbiorze instalacji.
Najkrótszy obraz sytuacji przed pomiarem
- W układzie TN sprawdzasz, czy Zs × Ia ≤ U0, czyli czy prąd zwarciowy będzie wystarczający do szybkiego wyłączenia.
- Najczęściej porównuje się wynik z limitem dla wyłączników nadprądowych typu B, C lub D, przyjmując dla 230 V konserwatywne wartości 5/10/20 × In.
- Bezpieczników topikowych nie da się uczciwie zamknąć w jednej liczbie bez znajomości ich charakterystyki czas-prąd.
- W obwodach z RCD trzeba uważać na no-trip test, bo zwykły pomiar może zawyżyć odczyt.
- W instalacjach fotowoltaicznych i po modernizacjach najlepiej powtórzyć pomiar po pełnym uzbrojeniu rozdzielnicy i dołożeniu nowych odbiorników.
Jak czytam tabelę dopuszczalnych wartości impedancji pętli zwarcia

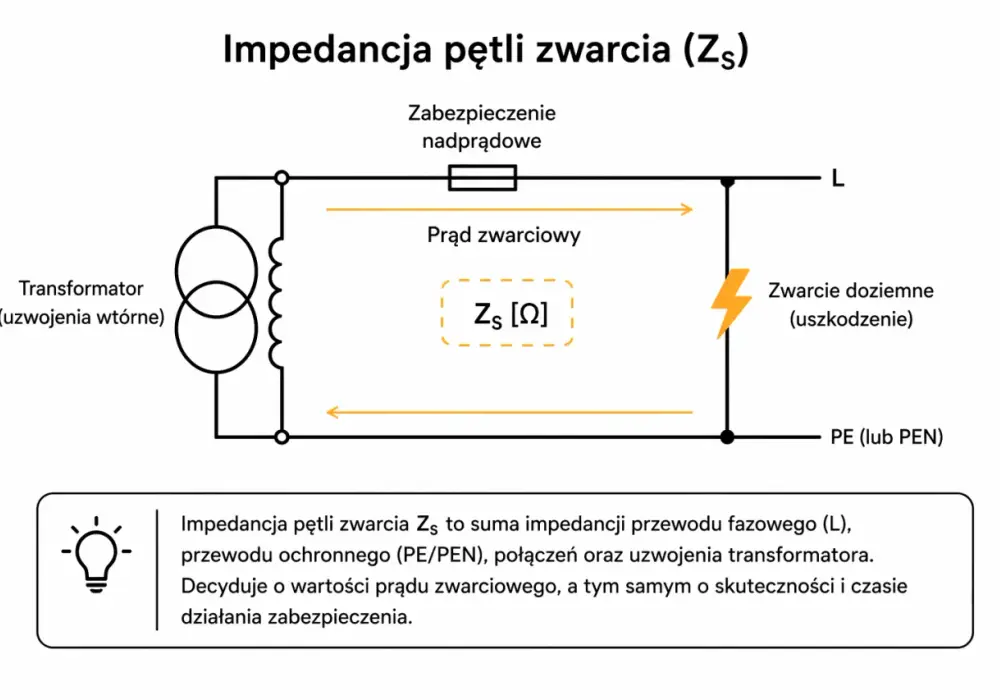

Ja zawsze zaczynam od prostego pytania: czy zabezpieczenie zdąży wyłączyć zasilanie, zanim uszkodzenie stanie się zagrożeniem. Do tego służy warunek Zs × Ia ≤ U0, gdzie Zs to impedancja pętli zwarcia, Ia to prąd powodujący samoczynne zadziałanie zabezpieczenia, a U0 to napięcie względem ziemi. W polskich instalacjach 230/400 V najczęściej przyjmuję U0 = 230 V.
Ta zależność jest praktyczna, bo od razu pokazuje, dlaczego wynik „na styk” bywa problemem. Im większa impedancja pętli, tym mniejszy prąd zwarciowy i tym większe ryzyko, że wyłącznik albo wkładka topikowa nie zadziała w wymaganym czasie. Właśnie dlatego nie traktuję jednej tabeli jako uniwersalnej prawdy dla całej instalacji. Najpierw patrzę na aparat, potem na jego charakterystykę, a dopiero na końcu na sam odczyt z miernika.
W układzie TN ten sposób myślenia jest najważniejszy. W układzie TT dochodzi jeszcze inny warunek ochrony, więc sama impedancja pętli nie zamyka tematu. Od tej podstawy przechodzę dopiero do konkretów, bo dopiero wtedy tabela ma sens w terenie, a nie tylko na papierze.
Orientacyjna tabela dla popularnych wyłączników nadprądowych
W praktyce najczęściej chodzi o wyłączniki nadprądowe typu B, C i D. Eaton podaje dla nich zakresy zadziałania odpowiednio 3-5 In, 5-8 In i 10-20 In, więc do prostego zestawienia przyjmuję konserwatywnie 5/10/20 × In. Dzięki temu dostaję bezpieczny punkt odniesienia dla obliczenia maksymalnej impedancji przy napięciu 230 V.
| Prąd znamionowy In | Typ B 5 × In | Typ C 10 × In | Typ D 20 × In |
|---|---|---|---|
| 6 A | 7,67 Ω | 3,83 Ω | 1,92 Ω |
| 10 A | 4,60 Ω | 2,30 Ω | 1,15 Ω |
| 16 A | 2,88 Ω | 1,44 Ω | 0,72 Ω |
| 20 A | 2,30 Ω | 1,15 Ω | 0,58 Ω |
| 25 A | 1,84 Ω | 0,92 Ω | 0,46 Ω |
| 32 A | 1,44 Ω | 0,72 Ω | 0,36 Ω |
| 40 A | 1,15 Ω | 0,58 Ω | 0,29 Ω |
| 63 A | 0,73 Ω | 0,37 Ω | 0,18 Ω |
To zestawienie traktuję jako praktyczny punkt odniesienia, a nie automatyczną zgodę na odbiór instalacji. Jeśli wynik jest blisko granicy, wracam do karty katalogowej konkretnego aparatu i jego krzywej czas-prąd. To ważne, bo realna charakterystyka może się różnić od uproszczonego założenia, a przy pomiarze granicznym kilka setnych oma ma znaczenie.
Bezpieczników topikowych i RCD nie wrzucam do tej samej tabeli z jednego powodu: tam obowiązuje inna logika oceny. Dla czytelności rozbijam to tak:
| Zabezpieczenie | Jak je oceniam | Wniosek praktyczny |
|---|---|---|
| Bezpiecznik gG/gL | Patrzę na charakterystykę czas-prąd konkretnej wkładki, a nie tylko na jej prąd znamionowy. | Jedna „uniwersalna” wartość Zs nie jest tu uczciwa. |
| RCD / RCBO w układzie TT | Sprawdzam warunek RA × IΔn ≤ 50 V. | W tym układzie impedancja pętli zwarcia nie jest jedynym kryterium ochrony. |
| RCD / RCBO w układzie TN | Pomiar Zs ma sens, ale trzeba go wykonać metodą no-trip. | Inaczej łatwo sztucznie zawyżyć odczyt. |
Jak mierzę pętlę, żeby wynik był wiarygodny
Do pomiaru używam albo testera impedancji pętli z funkcją wysokiego prądu, albo miernika z trybem no-trip. Ten pierwszy daje zwykle stabilniejszy wynik w pobliżu źródła zasilania i pozwala szybciej ocenić, czy obwód mieści się w limicie. Drugi jest potrzebny tam, gdzie obwód chroni RCD lub RCBO i nie chcę wywołać niepotrzebnego zadziałania.Megger zwraca uwagę na zjawisko RCD uplift, czyli sztucznego zawyżenia odczytu przez sam test no-trip. To ważny szczegół, bo instalacja może być poprawna, a mimo to miernik pokaże wynik gorszy niż rzeczywisty. Dlatego przy obwodach z RCD nie interpretuję pierwszego odczytu automatycznie jako „za dużej pętli”. Najpierw sprawdzam metodę, potem stabilność zasilania, a dopiero na końcu sam wynik.
W terenie zwracam uwagę na trzy rzeczy. Po pierwsze, kompensuję przewody pomiarowe, bo ich rezystancja potrafi zafałszować małe wartości. Po drugie, wybieram odpowiedni punkt testowy, najlepiej najdalszy punkt obwodu, który ma być chroniony. Po trzecie, przy niestabilnym zasilaniu powtarzam pomiar kilka razy i patrzę na rozrzut, a nie na pojedynczą liczbę. Jeśli mam do czynienia z rozdzielnicą główną albo bliskim źródłem zasilania, przydaje się sprzęt o odpowiedniej kategorii pomiarowej, najczęściej CAT III lub CAT IV.
W praktyce dobra tabela nie zastępuje dobrego miernika. Ona tylko mówi, jak interpretować to, co urządzenie pokaże w realnych warunkach. Gdy to mam opanowane, dużo łatwiej odróżnić błąd instalacji od błędu metodologii.
Gdzie najczęściej pojawiają się błędy
Najczęstszy błąd widzę wtedy, gdy ktoś przepisyje limit z jednej instalacji do drugiej, jakby wszystkie obwody były identyczne. Tak nie działa ani norma, ani praktyka. Wystarczy inny typ wyłącznika, inny przekrój przewodu albo dłuższy obwód i limit przestaje pasować.
- Mylenie układu TN z TT. W TT sama impedancja pętli nie rozstrzyga o skuteczności ochrony, bo liczy się też uziemienie i RCD.
- Pomiar zwykłym testem na obwodzie z RCD. Odczyt może być sztucznie zawyżony przez sam aparat ochronny.
- Ignorowanie napięcia w miejscu pomiaru. Limit liczony dla 230 V nie zawsze będzie identyczny, jeśli lokalne napięcie wyraźnie odbiega od nominalnego.
- Porównywanie wyniku bez uwzględnienia charakterystyki aparatu. Dwa wyłączniki 16 A mogą mieć inne tolerancje i inne zachowanie przy zwarciu.
- Brak korekty przewodów pomiarowych. Przy małych wartościach Zs nawet krótkie przewody robią różnicę.
Do tego dochodzi jeszcze błąd bardziej podstępny: traktowanie rezystancji uziomu jako zamiennika impedancji pętli zwarcia. To dwa różne parametry i w praktyce prowadzą do innych wniosków. Jeśli ktoś je miesza, łatwo uznać obwód za bezpieczny albo odwrotnie, niepotrzebnie go zakwestionować.
Po wyeliminowaniu tych pomyłek tabela zaczyna naprawdę pomagać, bo przestaje być zbiorem liczb, a staje się narzędziem do szybkiej decyzji. I właśnie do tego powinno służyć dobre narzędzie pomiarowe.
Co to zmienia w instalacjach fotowoltaicznych i modernizacjach
W instalacjach fotowoltaicznych najwięcej uwagi poświęcam stronie AC, czyli miejscu, gdzie falownik oddaje energię do rozdzielnicy lub do obwodu końcowego. Sama część DC ma swoją własną logikę doboru i bezpieczeństwa, ale jeśli mówimy o impedancji pętli zwarcia, to najbardziej interesuje mnie przewód zasilający falownik, zabezpieczenia nadprądowe, RCD oraz ewentualne dodatkowe odbiory dołożone po modernizacji.
W praktyce PV potrafi „rozciągnąć” instalację. Falownik bywa w garażu, na elewacji albo przy rozdzielnicy pomocniczej, a każda dodatkowa długość kabla podnosi Zs. To samo dzieje się po dołożeniu magazynu energii, ładowarki EV czy nowego obwodu pomocniczego. Na papierze wszystko wygląda poprawnie, ale po uruchomieniu okazuje się, że obwód pracuje bliżej granicy niż wcześniej.
Dlatego przy odbiorze modernizacji nie ufam tylko starym protokołom. Sprawdzam wynik po końcowym podłączeniu urządzeń, bo nowe zabezpieczenia i nowe trasy kablowe mogą realnie zmienić warunki wyłączenia. Jeśli instalacja ma RCD po stronie zasilania falownika, pilnuję też poprawnej metody pomiarowej, żeby nie mylić rzeczywistego wzrostu Zs z efektem testu.
To właśnie w takich układach dobry tester ma największy sens: szybciej pokazuje, czy problemem jest sama trasa przewodu, dobór zabezpieczenia, czy po prostu nieodpowiednia metoda pomiaru. Przy PV ta różnica ma znaczenie, bo ogranicza czas na szukanie błędu i zmniejsza ryzyko, że do protokołu trafi niepełny wniosek.
Co sprawdzam, zanim zamknę protokół
Gdy wynik jest blisko granicy, nie kończę pracy na jednym odczycie. Najpierw porównuję go z aktualnym napięciem w miejscu pomiaru, potem wracam do charakterystyki konkretnego aparatu, a dopiero później decyduję, czy potrzebna jest korekta instalacji. Jeśli obwód jest na styk, często wystarczy poprawić połączenie, skrócić trasę, zwiększyć przekrój lub dobrać inny typ wyłącznika.
- Sprawdzam, czy wynik został zmierzony właściwą metodą dla danego zabezpieczenia.
- Porównuję odczyt z dokładną charakterystyką aparatu, a nie tylko z ogólną tabelą.
- Oglądam połączenia, zaciski i miejsca, w których przewód ochronny może mieć dodatkową rezystancję.
- Jeśli instalacja ma RCD, upewniam się, że odczyt nie został zafałszowany przez no-trip test.
- W układach TT weryfikuję także uziemienie i warunek ochrony z RCD, bo sama impedancja pętli nie daje pełnego obrazu.
Najbardziej oszczędza czas nie sam pomiar, ale jego poprawna interpretacja. Kiedy tabela limitów, charakterystyka zabezpieczenia i metoda testu są ze sobą spójne, wynik przestaje być liczbą z miernika, a staje się realną odpowiedzią na pytanie, czy instalacja jest bezpieczna i gotowa do odbioru.
