Pomiar natężenia prądu stałego multimetrem to kluczowa umiejętność dla każdego, kto pracuje z elektroniką. Aby prawidłowo wykonać ten pomiar, trzeba zrozumieć, jak ustawić multimetr, jak podłączyć sondy oraz jak interpretować wyniki. Właściwe przygotowanie i znajomość zasad bezpieczeństwa są niezbędne, aby uniknąć błędów, które mogą prowadzić do uszkodzenia sprzętu lub zagrożenia dla zdrowia.
W tym artykule przedstawimy krok po kroku, jak prawidłowo zmierzyć natężenie prądu stałego, aby zapewnić dokładność pomiarów i bezpieczeństwo użytkownika. Dowiesz się, jakie są najczęstsze błędy oraz jak ich unikać, co pozwoli Ci na efektywną i bezpieczną pracę z multimetr. Kluczowe informacje:- Ustaw multimetr na odpowiedni zakres pomiarowy, zaczynając od najwyższego, aby uniknąć uszkodzenia urządzenia.
- Podłącz czarny przewód do gniazda COM, a czerwony do gniazda oznaczonego „A” lub „mA”, w zależności od zakresu prądu.
- Wpiń multimetr szeregowo w obwód, aby prąd mógł płynąć przez miernik.
- Przed pomiarem zawsze odłącz zasilanie obwodu, aby zapewnić bezpieczeństwo.
- Odczytuj wyniki na wyświetlaczu multimetru, pamiętając o możliwości zmiany zakresu dla lepszej rozdzielczości.
- Unikaj podłączania sond do gniazd przeznaczonych dla pomiaru napięcia, aby zapobiec zwarciom.
Jak przygotować multimetr do pomiaru prądu stałego i uniknąć błędów
Aby zmierzyć natężenie prądu stałego multimetrem, kluczowe jest odpowiednie przygotowanie urządzenia. Na początku należy ustawić pokrętło funkcji na pozycję oznaczoną jako A= (prąd stały DC). Jeśli nie jesteś pewien, jaki zakres prądu będzie odpowiedni, najlepiej rozpocząć od najwyższego ustawienia, na przykład 10A. Taki krok pozwoli uniknąć potencjalnego uszkodzenia miernika, gdyby prąd okazał się wyższy niż zakładano.

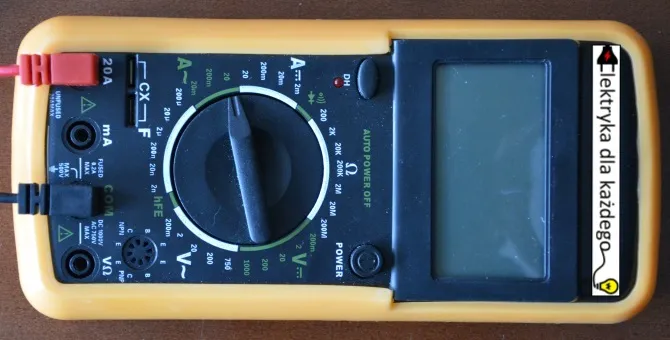

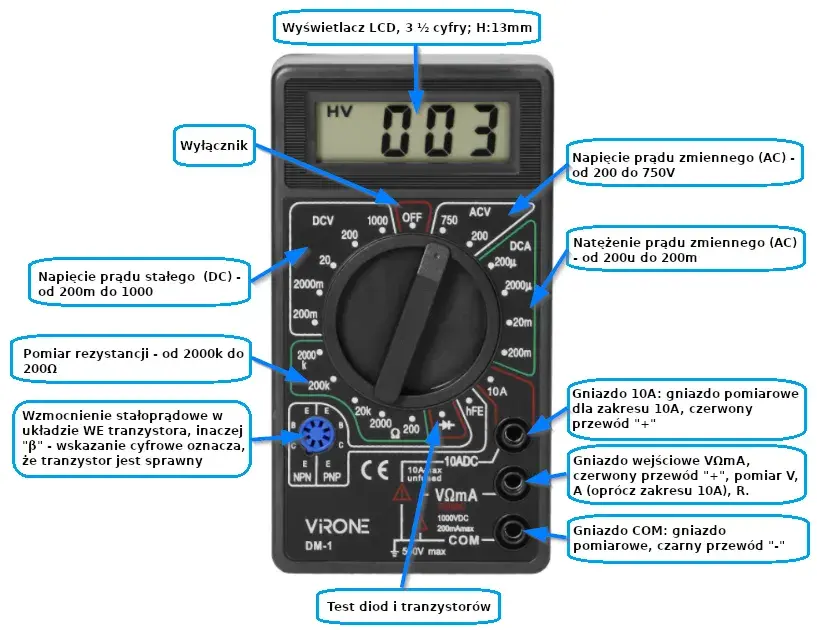

Kolejnym krokiem jest podłączenie sond pomiarowych. Czarny przewód powinien być podłączony do gniazda COM, natomiast czerwony do gniazda oznaczonego „A” lub „10A”, w zależności od modelu multimetru. Ważne jest, aby nie podłączać sond do gniazd przeznaczonych dla pomiaru napięcia, ponieważ może to prowadzić do zwarcia i uszkodzenia urządzenia. Prawidłowe podłączenie sond jest kluczowe dla uzyskania dokładnych pomiarów oraz zapewnienia bezpieczeństwa podczas pracy z urządzeniem.Ustawienia multimetru: Jak prawidłowo wybrać zakres pomiarowy
Wybór odpowiedniego zakresu pomiarowego na multimetrze jest istotny dla uzyskania dokładnych wyników. W zależności od oczekiwanego natężenia prądu, można wybrać różne ustawienia. Na przykład, jeśli przewidujesz pomiar prądu w obwodzie o niskim natężeniu, zaleca się ustawienie na mA, co jest szczególnie ważne w przypadku delikatnych układów elektronicznych. Z kolei dla wyższych wartości prądu, takich jak 10A, należy wybrać odpowiedni zakres, aby uniknąć przegrzania lub uszkodzenia miernika.Podłączenie sond: Jak właściwie podłączyć przewody pomiarowe
Podłączenie sond pomiarowych do multimetru to kluczowy krok w procesie pomiaru. Aby to zrobić, należy najpierw upewnić się, że multimetr jest ustawiony na odpowiedni zakres pomiarowy. Czarny przewód musi być podłączony do gniazda COM, a czerwony do gniazda oznaczonego „A” lub „mA”, w zależności od tego, czy mierzysz prąd o wysokim, czy niskim natężeniu. Pamiętaj, aby unikać podłączania sond do gniazd przeznaczonych dla pomiaru napięcia, ponieważ może to prowadzić do uszkodzenia urządzenia.
Ważne jest, aby podłączyć sondy w odpowiedniej kolejności. Jeśli podłączysz czerwony przewód do niewłaściwego gniazda, możesz otrzymać błędne odczyty lub uszkodzić multimetr. Upewnij się również, że połączenia są stabilne i nie ma luźnych przewodów, co mogłoby wpłynąć na dokładność pomiarów. Zawsze sprawdzaj, czy urządzenie jest wyłączone przed podłączeniem sond, aby zminimalizować ryzyko zwarcia.
Jak wykonać pomiar natężenia prądu stałego w obwodzie
Aby wykonać pomiar natężenia prądu stałego, należy najpierw wpiąć multimetr szeregowo w obwód. Oznacza to, że trzeba przerwać obwód, aby prąd mógł przepływać przez miernik. W tym celu odłącz zasilanie obwodu, a następnie wprowadź multimetr w miejsce, gdzie normalnie przepływa prąd. Upewnij się, że wszystkie połączenia są prawidłowe, a następnie włącz zasilanie, aby rozpocząć pomiar.
Po włączeniu zasilania, na wyświetlaczu multimetru pojawi się wartość natężenia prądu. Jeśli wynik jest zbyt niski, można stopniowo zmieniać zakres pomiarowy, aby uzyskać dokładniejsze odczyty. W przypadku, gdy na wyświetlaczu pojawi się znak "-", oznacza to, że przewody są podłączone odwrotnie, więc należy je zamienić. Zawsze pamiętaj o bezpieczeństwie i wyłączaj zasilanie przed dokonaniem jakichkolwiek zmian w obwodzie.
Wpinanie multimetru: Jak prawidłowo wpiąć miernik w obwód
Aby prawidłowo wpiąć multimetr w obwód, należy najpierw przerwać obwód, w którym chcesz dokonać pomiaru. Wyłącz zasilanie, aby uniknąć ryzyka porażenia prądem oraz uszkodzenia urządzenia. Następnie podepnij multimetr w miejsce, gdzie normalnie przepływa prąd, tak aby prąd mógł płynąć przez miernik. Pamiętaj, aby upewnić się, że wszystkie połączenia są solidne i stabilne, co zapewni dokładność pomiaru.
Odczyt wyników: Jak interpretować wyniki pomiaru
Po prawidłowym wpięciu multimetru i włączeniu zasilania, na wyświetlaczu pojawi się wartość natężenia prądu. Wartości te mogą być podawane w amperach (A) lub miliamperach (mA), w zależności od ustawionego zakresu. Jeśli wynik jest zbyt niski, można zmienić zakres pomiarowy na wyższy, aby uzyskać lepszą rozdzielczość. Z kolei, jeśli na wyświetlaczu pojawi się znak "-", oznacza to, że przewody są podłączone odwrotnie, co wymaga ich zamiany.
| Model Multimetru | Zakres pomiarowy | Typ wyświetlacza |
| Fluke 115 | 600V AC/DC, 10A | Cyfrowy |
| Uni-T UT61E | 1000V AC/DC, 10A | Cyfrowy |
| Mastech MS8268 | 600V AC/DC, 10A | Cyfrowy |
Czytaj więcej: Multimetr jak sprawdzić napięcie - proste kroki i bezpieczeństwo
Bezpieczeństwo podczas pomiaru prądu stałego z multimetrem
Podczas pomiaru prądu stałego z użyciem multimetru, przestrzeganie zasad bezpieczeństwa jest kluczowe dla ochrony zarówno użytkownika, jak i sprzętu. Przede wszystkim, zawsze upewnij się, że multimetr jest ustawiony na odpowiedni zakres pomiarowy przed rozpoczęciem pracy. Należy także pamiętać, aby nigdy nie podłączać sond do gniazd przeznaczonych dla pomiaru napięcia, co może prowadzić do zwarcia i uszkodzenia urządzenia. Dodatkowo, przed dokonaniem jakichkolwiek zmian w obwodzie, zawsze wyłącz zasilanie, aby uniknąć ryzyka porażenia prądem.
Wiele osób popełnia błędy, które mogą prowadzić do niebezpiecznych sytuacji. Na przykład, niektórzy użytkownicy mogą zapomnieć o wyłączeniu zasilania przed podłączeniem multimetru, co zwiększa ryzyko porażenia. Inni mogą źle podłączyć przewody pomiarowe, co może skutkować nieprawidłowymi odczytami lub uszkodzeniem miernika. Dlatego tak ważne jest, aby dokładnie przestrzegać zasad bezpieczeństwa i nie ignorować podstawowych zasad podczas pracy z urządzeniami elektrycznymi.
Zasady bezpieczeństwa: Jak unikać zagrożeń podczas pomiaru
Podczas korzystania z multimetru do pomiaru prądu, należy przestrzegać kilku kluczowych zasad bezpieczeństwa. Po pierwsze, zawsze wyłączaj zasilanie przed podłączeniem lub odłączeniem multimetru od obwodu. Po drugie, upewnij się, że przewody pomiarowe są prawidłowo podłączone do odpowiednich gniazd, aby uniknąć zwarć. Po trzecie, nie przekraczaj maksymalnych wartości prądowych miernika, aby uniknąć jego uszkodzenia. Na koniec, zawsze korzystaj z multimetru w suchym otoczeniu, aby zminimalizować ryzyko porażenia prądem.
Częste błędy: Jakie błędy popełniają użytkownicy i jak ich unikać
Podczas pomiaru prądu stałego z użyciem multimetru, użytkownicy często popełniają błędy, które mogą prowadzić do nieprawidłowych odczytów lub uszkodzenia sprzętu. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie sond, co może skutkować zwarciem lub błędnymi pomiarami. Inny powszechny błąd to nieodpowiedni wybór zakresu pomiarowego; zaczynanie od zbyt niskiego zakresu może prowadzić do przekroczenia wartości, co z kolei może uszkodzić multimetr. Ponadto, wielu użytkowników zapomina o wyłączeniu zasilania przed dokonaniem zmian w obwodzie, co zwiększa ryzyko porażenia prądem.
Aby uniknąć tych błędów, warto dokładnie zapoznać się z instrukcją obsługi multimetru oraz przestrzegać zasad bezpieczeństwa. Właściwe przygotowanie i ostrożność podczas pracy z urządzeniami elektrycznymi są kluczowe dla uzyskania dokładnych wyników oraz zapewnienia bezpieczeństwa. Regularne sprawdzanie stanu przewodów i sond również pomoże w uniknięciu nieprzyjemnych niespodzianek podczas pomiarów.
Jak zaawansowane techniki pomiaru prądu stałego mogą zwiększyć efektywność
W miarę jak technologie się rozwijają, zaawansowane techniki pomiaru prądu stałego stają się coraz bardziej dostępne i mogą znacznie zwiększyć efektywność pracy z multimetrami. Przykładem jest wykorzystanie multimetrów z funkcją pamięci, które pozwalają na zapisywanie wyników pomiarów i ich późniejsze analizowanie. Dzięki temu można łatwo monitorować zmiany w natężeniu prądu w czasie, co jest szczególnie przydatne w aplikacjach przemysłowych oraz w badaniach laboratoryjnych.
Dodatkowo, integracja multimetru z aplikacjami mobilnymi umożliwia zdalne monitorowanie i analizowanie danych w czasie rzeczywistym. Użytkownicy mogą korzystać z technologii Bluetooth, aby przesyłać wyniki pomiarów bezpośrednio na swoje smartfony, co pozwala na łatwiejsze zarządzanie projektami i szybsze podejmowanie decyzji. Takie innowacje nie tylko zwiększają wygodę, ale także podnoszą poziom bezpieczeństwa, eliminując konieczność pracy w pobliżu aktywnych obwodów elektrycznych.
