Pomiar rezystancji izolacji to jedno z tych badań, które szybko pokazuje, czy przewody, złącza i aparatura są jeszcze w dobrej kondycji, czy zaczynają łapać wilgoć, zabrudzenia albo mikrouszkodzenia. W praktyce ten test pomaga uniknąć awarii, niepotrzebnych przestojów i kosztownego szukania usterki po fakcie. Poniżej pokazuję, jak dobrać miernik, kiedy wykonać badanie, jak je przeprowadzić i jak czytać wynik bez nadinterpretacji.
Najpierw sprawdź sprzęt, warunki i punkt odniesienia
- Najważniejsze jest bezpieczeństwo - badanie wykonuje się na obwodzie odłączonym, rozładowanym i odseparowanym od elektroniki.
- Sam odczyt nie wystarcza - liczy się też napięcie testowe, temperatura, wilgotność i historia wcześniejszych pomiarów.
- Do prostych prac wystarczy ręczny megomierz, ale przy PV i większych instalacjach lepiej sprawdza się tester wielofunkcyjny lub model z wyższym napięciem testowym.
- Wynik powyżej 1 MΩ bywa praktycznie akceptowalny w wielu obwodach, ale nie jest uniwersalnym progiem dla każdego urządzenia.
- W instalacjach fotowoltaicznych trzeba uważać na falowniki, ograniczniki przepięć i napięcia rzędu 1000-1500 V DC.
Co naprawdę pokazuje badanie izolacji
Ja traktuję ten test jak szybki przegląd zdrowia izolacji. Miernik podaje napięcie stałe, a następnie obserwuje, ile prądu „ucieka” przez materiał izolacyjny. Jeśli izolacja jest dobra, wynik rośnie i stabilizuje się na wysokim poziomie; jeśli jest wilgoć, zabrudzenie albo uszkodzenie, odczyt spada.
W praktyce widzę trzy rzeczy, które ten pomiar ujawnia najlepiej: zawilgocenie, uszkodzenia mechaniczne i stopniową degradację. To dlatego nie traktuję go jak formalności. Jeden wynik bywa użyteczny, ale jeszcze lepszy jest trend - porównanie z poprzednim badaniem albo zbliżonym, poprawnym obwodem.
- Prąd ładowania pojemnościowego - pojawia się na początku i zwykle szybko opada.
- Prąd absorpcji albo polaryzacji - maleje wolniej, ale też powinien się uspokajać.
- Prąd upływu - to on najbardziej interesuje przy ocenie stanu izolacji.
Właśnie dlatego nie oceniam instalacji po pierwszych sekundach testu. Wynik musi się ustabilizować, inaczej łatwo wyciągnąć błędny wniosek. Żeby taki odczyt miał sens, trzeba dobrać też właściwe narzędzie, bo tu najłatwiej o pozornie „dobry” wynik przy złym sprzęcie.
Jakie narzędzia wybrać do badania izolacji

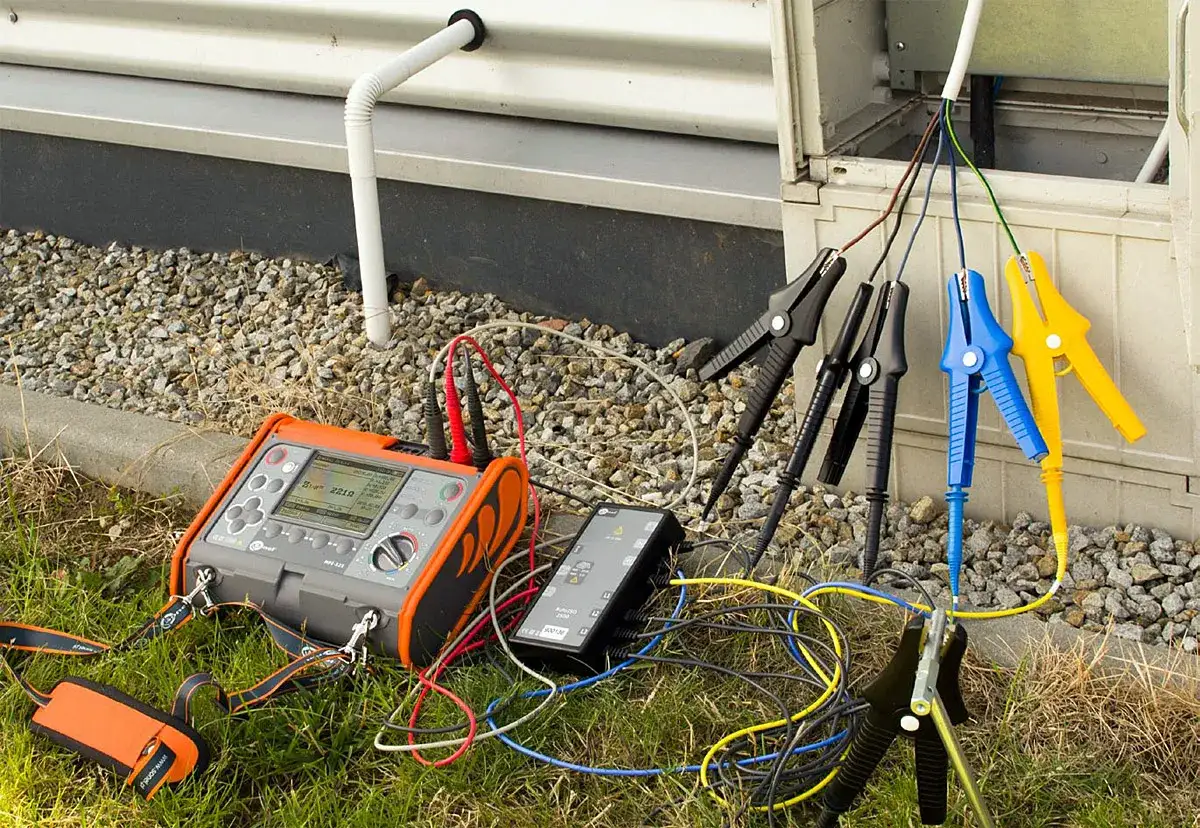

Nie każdy miernik izolacji nadaje się do każdego zadania. Przy prostych obwodach wystarczy kompaktowy tester, ale przy odbiorach instalacji PV, szafach rozdzielczych czy długich liniach kablowych lepiej sprawdza się sprzęt z szerszym zakresem napięć i lepszą dokumentacją wyników.
| Narzędzie | Kiedy je wybieram | Typowe napięcia testowe | Co daje w praktyce | Ograniczenia |
|---|---|---|---|---|
| Ręczny tester izolacji | Serwis, domowe i małe obwody niskonapięciowe | 50 V, 100 V, 250 V, 500 V, 1000 V | Szybki pomiar, prosta obsługa, niska masa | Nie zastępuje pełnego testera instalacyjnego |
| Tester instalacyjny wielofunkcyjny | Odbiory, okresowe przeglądy, diagnostyka instalacji | 250 V, 500 V, 1000 V | Łączy badanie izolacji z ciągłością, pętlą i RCD | Zwykle droższy i mniej „lekki” w pracy terenowej |
| Zaawansowany megomierz | Dłuższe trasy kablowe, większe obiekty, bardziej wymagająca diagnostyka | 250 V do 2500 V | Większa elastyczność i dokładniejsza kontrola napięcia testowego | Wymaga większej wprawy i dyscypliny w doborze parametrów |
| Tester PV lub tester wielofunkcyjny do fotowoltaiki | Stringi, combiner boxy, odbiory i serwis instalacji PV | 100 V do 1000 V, a w większych układach także 1500 V | Uwzględnia realia systemów fotowoltaicznych i wysokie napięcia DC | Trzeba bezwzględnie odłączyć elektronikę i elementy wrażliwe |
Przy wyborze patrzę przede wszystkim na trzy rzeczy: zgodność z IEC/EN 61557-2, automatyczne rozładowanie po teście i odpowiednią kategorię bezpieczeństwa CAT. W PV dorzucam jeszcze tryb dla stringów i możliwość pracy przy wyższych napięciach testowych, bo 500 V nie zawsze wystarczy. Kiedy sprzęt jest już dobrany, równie ważne staje się to, kiedy i w jakich warunkach badanie wykonuję.
Kiedy robię je obowiązkowo
Najbardziej sensowny moment to każdy etap, w którym instalacja dopiero ma zacząć pracować albo właśnie przeszła ingerencję. W praktyce wykonuję badanie:
- po montażu, ale przed pierwszym załączeniem obwodu,
- po naprawie, wymianie kabla, złącza albo aparatu,
- po zalaniu, zawilgoceniu, długim postoju lub pracy w trudnym środowisku,
- w trakcie przeglądów okresowych, żeby porównać wynik z poprzednim pomiarem,
- przed odbiorem instalacji PV i po pracach serwisowych przy stringach.
Właśnie wtedy badanie pokazuje najwięcej. Jeśli wynik zaczyna się pogarszać stopniowo, to zwykle ważniejszy sygnał niż pojedyncza liczba. Żeby ten sygnał był wiarygodny, trzeba wykonać test w uporządkowany sposób.
Jak wykonać test krok po kroku
Najwięcej błędów nie wynika z samego miernika, tylko z przygotowania obwodu. Ja zawsze trzymam się tej kolejności:
- Wyłączam obwód, zabezpieczam go przed przypadkowym załączeniem i potwierdzam brak napięcia.
- Odłączam elementy wrażliwe: falowniki, zasilacze, sterowniki, elektronikę, ograniczniki przepięć i wszystko, co mogłoby zafałszować wynik albo ulec uszkodzeniu.
- Sprawdzam, czy obwód jest odseparowany od innych gałęzi, żeby nie mierzyć równolegle kilku dróg upływu naraz.
- Wybieram napięcie testowe odpowiednie do typu instalacji i dokumentacji producenta. W praktyce najczęściej spotykam 250 V, 500 V i 1000 V, a w większych układach PV także 1500 V.
- Podłączam przewody pomiarowe pewnie i czysto, bez luźnych styków i zabrudzeń na zaciskach.
- Uruchamiam test i czekam, aż wskazanie się ustabilizuje. Szybki, „zrywowy” odczyt niewiele mówi.
- Zapisuję wynik razem z napięciem testowym, warunkami otoczenia i datą, bo bez tego trudno później porównać dane.
- Po zakończeniu upewniam się, że obwód został rozładowany. Izolacja potrafi przez chwilę utrzymać niebezpieczny ładunek.
Jeśli miernik ma funkcję automatycznego rozładowania, korzystam z niej, ale i tak traktuję to jako element procedury, a nie zastępstwo dla myślenia. Dopiero po takim przygotowaniu sens ma interpretacja wyniku, bo jedna liczba bez kontekstu potrafi wprowadzić w błąd.
Jak odczytywać wyniki bez nadinterpretacji
Nie lubię sztucznego udawania, że jedna wartość załatwia wszystko. W praktyce oceniam wynik w odniesieniu do rodzaju obwodu, warunków środowiskowych i wcześniejszych pomiarów. Dla wielu instalacji niskonapięciowych 1 MΩ bywa praktyczną granicą ostrzegawczą, ale nie uniwersalnym progiem „zaliczone/niezaliczone”.
| Wynik orientacyjny | Jak go czytam | Co robię dalej |
|---|---|---|
| Powyżej 100 MΩ | Wynik bardzo dobry, typowy dla suchej i czystej izolacji | Zapisuję jako punkt odniesienia do kolejnych pomiarów |
| 1-100 MΩ | Zazwyczaj poprawny poziom, ale wymagający porównania z warunkami i historią | Sprawdzam, czy obwód nie był zawilgocony albo zabrudzony |
| 0,5-1 MΩ | Strefa ostrzegawcza, szczególnie przy nowych instalacjach | Szukałbym źródła upływu, przetarć, wilgoci lub zabrudzeń |
| Poniżej 0,5 MΩ | Wynik wymagający pilnej diagnostyki | Nie załączam obwodu bez ustalenia przyczyny |
Jeśli miernik liczy PI albo DAR, nie ignoruję tych wskaźników. Są szczególnie pomocne przy kablach, silnikach i większych układach, bo pokazują zmianę zachowania izolacji w czasie, a nie tylko jeden punkt pomiarowy. Właśnie taki szerszy obraz pozwala odróżnić realny problem od chwilowego wpływu pogody.
Najczęściej jednak problem nie leży w samej izolacji, tylko w błędach wykonawczych, które dają fałszywie niski odczyt.
Najczęstsze błędy, które zaniżają odczyt
Jeżeli mam wskazać kilka rzeczy, które najczęściej psują wynik, to zaczynam od tych poniżej. Zaskakująco często winny jest nie kabel, tylko sposób pomiaru.
- Pomiar na obwodzie nadal pod napięciem lub częściowo zasilanym.
- Zostawienie podłączonej elektroniki, falownika, zasilaczy impulsowych albo ograniczników przepięć.
- Testowanie przez równoległe gałęzie, które rozmywają wynik.
- Za szybki odczyt, zanim wskazanie się ustabilizuje.
- Wilgoć, rosa, kondensacja, brud lub pył na zaciskach i obudowach.
- Uszkodzone, zabrudzone albo zbyt długie przewody pomiarowe bez kontroli połączeń.
- Porównywanie wyników z różnych dni bez notowania temperatury i wilgotności.
Wilgoć potrafi obniżyć odczyt naprawdę mocno. W praktyce rano, po deszczu albo w źle wentylowanej rozdzielni wynik bywa dużo niższy niż po wysuszeniu i przewietrzeniu obudowy. Dlatego nie robię pochopnych wniosków po jednym pomiarze, jeśli warunki są ewidentnie niekorzystne. W fotowoltaice dochodzi jeszcze kilka specyficznych pułapek.
Co jest szczególnie ważne w fotowoltaice
W instalacjach PV ten test nie jest tylko dodatkiem do odbioru. To jeden z podstawowych sposobów sprawdzenia, czy stringi, złącza i skrzynki łączeniowe są bezpieczne przed pierwszym uruchomieniem i po późniejszych pracach serwisowych. Przy dużych systemach pracujących na 1000 V DC, a czasem nawet 1500 V DC, dobór miernika i procedury ma już naprawdę duże znaczenie.
Najpierw odłączam falownik i wszystkie elementy, które nie powinny dostać napięcia testowego. Potem sprawdzam, czy w torze nie ma urządzeń, które mogłyby zafałszować wynik, zwłaszcza ograniczników przepięć i elektroniki monitorującej. W wielu przypadkach sprawdzam też zalecenia producenta modułów, bo nie każdy układ wolno testować w ten sam sposób.
- Stringi testuję osobno, bo dzięki temu łatwiej wyłapać pojedynczy problem, a nie zgadywać, która gałąź obniża cały wynik.
- W combiner boxach patrzę na stan połączeń, wilgoć i zabrudzenia, bo to właśnie tam najczęściej pojawiają się lokalne upływy.
- Po deszczu lub porannej rosie odczyt interpretuję ostrożniej i, jeśli trzeba, powtarzam po wyschnięciu instalacji.
- Przy odbiorze i serwisie zapisuję nie tylko wartość, ale też napięcie testowe i warunki otoczenia, bo bez tego trudno porównać wyniki w czasie.
W PV bardzo pomaga też podejście trendowe: jeśli jeden string od miesięcy trzyma wysoki poziom, a sąsiedni stopniowo spada, to sygnał jest znacznie cenniejszy niż pojedynczy „dobry” odczyt z dnia odbioru. Jeśli trzymasz te zasady, wynik przestaje być formalnością i staje się realnym narzędziem utrzymania sprawności.
Jak przełożyć wynik na decyzję serwisową
Jeżeli miałbym zostawić po sobie jedną praktyczną regułę, brzmiałaby tak: nie oceniaj izolacji wyłącznie po liczbie, oceniaj ją po liczbie, trendzie i warunkach. To właśnie zestaw tych trzech rzeczy mówi, czy obwód można bezpiecznie uruchomić, czy wymaga czyszczenia, osuszenia, poprawy połączeń albo lokalizacji usterki.
W codziennej pracy zapisuję zawsze: napięcie testowe, miejsce pomiaru, temperaturę, wilgotność i użyty przyrząd. Taki nawyk zajmuje chwilę, a później oszczędza mnóstwo czasu, gdy trzeba porównać wyniki po miesiącu, po zimie albo po naprawie. Jeśli w instalacji PV pojawiają się wahania, zaczynam od rzeczy prostych: złącza, dławiki, puszki przyłączeniowe, ślady wody, przebarwienia i stan przewodów.
To właśnie tutaj widać największą wartość dobrze wykonanego badania. Nie chodzi o to, żeby mieć kolejny wpis w protokole, tylko żeby wiedzieć, czy izolacja naprawdę trzyma parametry i czy instalacja może pracować bezpiecznie przez następne miesiące.
