Pomiar impedancji pętli zwarcia - Czy Twoja instalacja jest bezpieczna?

Badanie pętli zwarcia to jeden z tych testów, które szybko pokazują, czy instalacja rzeczywiście chroni człowieka, a nie tylko dobrze wygląda na schemacie. W praktyce pomiar impedancji pętli zwarcia mówi mi, czy przy uszkodzeniu izolacji popłynie dość duży prąd, aby zabezpieczenie odłączyło zasilanie w wymaganym czasie. Poniżej wyjaśniam, jak dobrać miernik, jak wykonać test krok po kroku, jak odczytać wynik i na co uważać w obwodach z RCD oraz w instalacjach fotowoltaicznych.

Dlaczego ten test decyduje o skuteczności ochrony

W instalacji elektrycznej nie wystarczy założyć, że zabezpieczenie „powinno” zadziałać. Ja patrzę na to bardziej bezpośrednio: jeśli impedancja pętli jest zbyt duża, prąd zwarciowy spada i wyłącznik może zadziałać za wolno albo wcale. To właśnie dlatego ten test jest jednym z podstawowych sprawdzeń ochrony przeciwporażeniowej.

W uproszczeniu chodzi o to, by w chwili uszkodzenia przez tor zwarciowy popłynął prąd wystarczający do samoczynnego wyłączenia zasilania. W praktyce porównuje się impedancję pętli zwarcia z wartością dopuszczalną wyliczoną dla konkretnego zabezpieczenia, układu sieci i napięcia. Gdy wynik jest poprawny, instalacja ma realny zapas bezpieczeństwa. Gdy nie jest, sama „ciągłość zasilania” nie ma już znaczenia, bo ochrona może nie spełnić swojej roli.

To prowadzi do kolejnego pytania: kiedy taki test trzeba wykonać i jakie warunki wyłączenia muszą być spełnione, żeby wynik był rzeczywiście wiarygodny.

Kiedy trzeba wykonać badanie i jakie czasy wyłączenia trzeba uwzględnić

W Polsce taki test wykonuje się przede wszystkim przy odbiorze nowej instalacji, po rozbudowie lub zmianach w rozdzielnicy, po wymianie zabezpieczeń oraz w ramach okresowych przeglądów. Ja traktuję go też jako obowiązkowy krok po większych modernizacjach, zwłaszcza gdy zmienia się długość obwodów, sposób ochrony albo do instalacji dochodzi falownik, nowe zasilanie albo dodatkowy obwód odbiorczy.

Najważniejszy nie jest sam typ budynku, tylko to, czy obwód mieści się w dopuszczalnym czasie wyłączenia dla danego układu sieci. Dla typowych obwodów 230 V wartości wyglądają następująco:

Do obliczenia wartości granicznej używa się zależności Zs ≤ U0 / Ia. Przykład, który dobrze porządkuje temat, jest prosty: dla wyłącznika C16 w układzie TT i napięciu 230 V wychodzi dopuszczalna impedancja 1,4375 Ω. Jeśli wynik z miernika jest wyższy, warunek ochrony nie jest spełniony w tej postaci, w jakiej został założony.

W praktyce zawsze sprawdzam więc dwa elementy naraz: czas odłączenia i wartość prądu wyłączającego. Dzięki temu wiem nie tylko, czy wynik „wygląda dobrze”, ale czy rzeczywiście mieści się w wymaganiach ochrony. Z tego miejsca naturalnie przechodzę do narzędzi, bo bez odpowiedniego miernika nawet poprawna teoria niewiele daje.

Jakie mierniki i akcesoria dają wiarygodny wynik

W obwodach z RCD nie każdy wynik jest równie „czysty”. W trybie no-trip część mierników pokazuje zjawisko podbicia odczytu przez sam wyłącznik różnicowoprądowy. To nie zawsze oznacza błąd instalacji, tylko artefakt metody. Dlatego wolę przyrządy, które kompensują ten efekt albo przynajmniej jasno pokazują, że wynik jest obciążony wpływem RCD.

Warto też pamiętać o akcesoriach: przewodach o odpowiedniej długości, adapterach do gniazd, dobrych stykach i aktualnym wzorcowaniu przyrządu. Przy małych impedancjach nawet słaby kontakt na końcówce przewodu potrafi zaburzyć odczyt bardziej, niż wielu osobom się wydaje. Teraz przejdę do samej procedury, bo to tam najłatwiej o techniczny błąd.

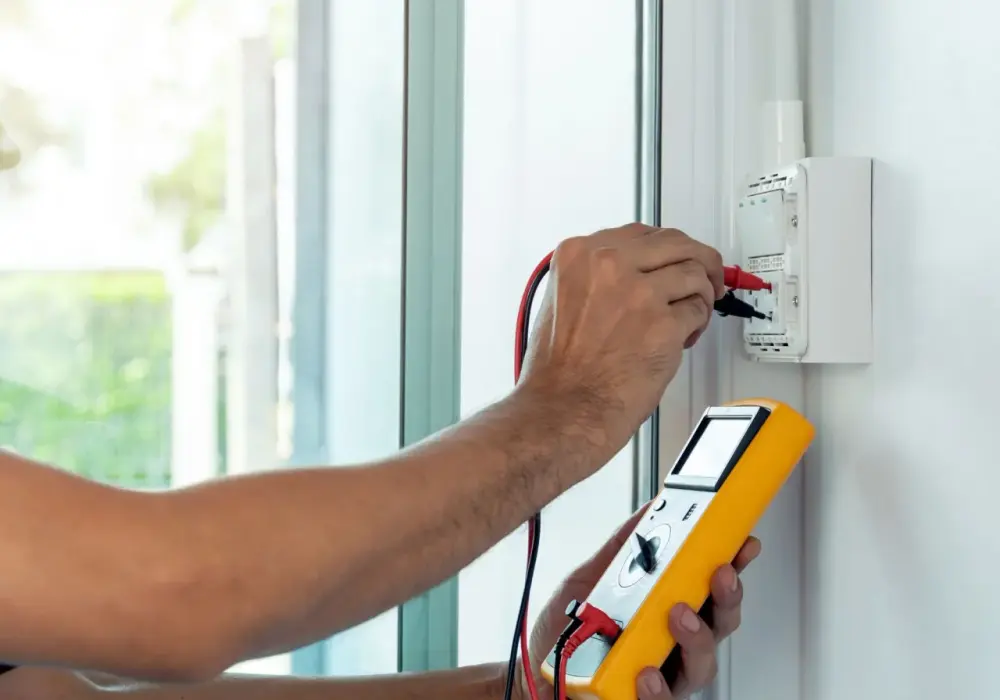

Jak przebiega badanie krok po kroku

Sam test nie jest skomplikowany, ale wymaga porządku. Ja zawsze trzymam się tej samej kolejności, bo to ogranicza przypadkowe błędy i ułatwia porównanie wyników między obwodami.

1. Sprawdzam układ sieci i typ zabezpieczenia w badanym obwodzie.
2. Oglądam rozdzielnicę i upewniam się, że przewód ochronny oraz połączenia są wykonane poprawnie.
3. Wybieram punkt pomiarowy, najlepiej najbardziej oddalony od źródła zasilania.
4. Ustawiam właściwy tryb pracy miernika, a w obwodach z RCD wybieram tryb no-trip albo funkcję przewidzianą do takich obwodów.
5. Podłączam przewody do L-PE, L-N albo L-L, zależnie od badanej gałęzi.
6. Uruchamiam pomiar i odczytuję impedancję, spodziewany prąd zwarciowy oraz napięcie w chwili testu.
7. Powtarzam badanie w kolejnych punktach, jeśli instalacja ma kilka istotnych gałęzi albo duże odległości.

Najważniejsze jest to, że badanie wykonuje się na instalacji pod napięciem, ale przy użyciu metody, która ogranicza ryzyko niepożądanego zadziałania zabezpieczenia. W obwodach z wyłącznikiem różnicowoprądowym trzeba uważać szczególnie, bo zwykły test bez odpowiedniego trybu potrafi wywołać zadziałanie RCD lub zafałszować wynik.

W instalacjach PV patrzę na jeszcze jedną rzecz: po stronie DC obowiązują inne testy, a badanie pętli dotyczy toru AC. Przy dużych farmach albo układach o wysokim napięciu AC trzeba też sprawdzić, czy miernik jest dopuszczony do pracy przy danym poziomie napięcia. To dobry moment, żeby przejść od procedury do interpretacji wyniku.

Jak odczytać wynik i zdecydować, czy obwód przechodzi

Sama liczba z miernika niczego jeszcze nie rozstrzyga. Ja zawsze porównuję ją z wartością dopuszczalną wyliczoną dla konkretnego zabezpieczenia. Jeżeli zmierzona impedancja jest niższa od granicznej, warunek samoczynnego wyłączenia jest spełniony. Jeżeli jest wyższa, instalacja wymaga korekty, a nie „przymknięcia oka”.

Dobrze widać to na przykładzie C16 w układzie TT przy 230 V. Skoro dopuszczalna wartość wynosi 1,4375 Ω, to odczyt 1,2 Ω jest akceptowalny, ale 1,8 Ω już nie. Taki wynik nie jest detalem kosmetycznym. On mówi wprost, że przy uszkodzeniu prąd zwarciowy może być za mały, by zabezpieczenie zadziałało w czasie wymaganym przez normę.

Jeżeli miernik pokazuje również spodziewany prąd zwarciowy, traktuję go jako dodatkową kontrolę. Im wyższy prąd, tym lepiej dla szybkości wyłączenia, ale znowu: liczy się zgodność z konkretnym aparatem zabezpieczającym, a nie sama „duża” liczba. Z tego wynikają najczęstsze pułapki, o których warto powiedzieć wprost.

Najczęstsze błędy przy rcd i fotowoltaice

W praktyce powtarzają się te same pomyłki. Nie są spektakularne, ale właśnie dlatego bywają groźne, bo łatwo je przeoczyć.

• Pomiar wykonany w niewłaściwym trybie, na przykład bez no-trip w obwodzie chronionym RCD.
• Odczyt uznany za pewny mimo wyraźnego wpływu RCD uplift, czyli sztucznego podbicia wyniku przez wyłącznik.
• Sprawdzenie tylko jednego punktu obwodu zamiast miejsca najbardziej oddalonego od źródła.
• Brak wcześniejszej kontroli ciągłości przewodu ochronnego i poprawności połączeń w rozdzielnicy.
• Użycie miernika, który nie ma odpowiedniego zakresu napięcia albo nie nadaje się do małych impedancji.
• Traktowanie strony DC w fotowoltaice tak, jakby obowiązywały tam te same zasady co w obwodach AC.

W instalacjach fotowoltaicznych dochodzi jeszcze jeden problem: napięcia po stronie AC mogą być znacznie wyższe niż w zwykłej instalacji domowej. W dużych farmach PV spotyka się układy, w których zwykły domowy tester nie wystarcza, bo trzeba pracować przy znacznie większych napięciach i bardzo małych impedancjach. Tam liczy się nie tylko dokładność, ale też kategoria pomiarowa i wygoda bezpiecznej obsługi.

Ja na takie obiekty patrzę pragmatycznie: jeśli przyrząd nie jest przewidziany do danego napięcia albo nie radzi sobie z obwodem z falownikiem czy RCD, nie „dopinajmy” tego na siłę. Lepiej sięgnąć po właściwy sprzęt niż później tłumaczyć się z wyniku, którego nie da się obronić technicznie. To prowadzi do ostatniej rzeczy, która realnie pomaga po zakończeniu badania.

Co zostaje po poprawnym badaniu w instalacji domowej i pv

Dobrze wykonany test nie kończy się samym odczytem na wyświetlaczu. Zostaje po nim sensowny protokół, czyli zapis miejsca pomiaru, zastosowanego trybu, wartości impedancji, spodziewanego prądu zwarciowego, napięcia w chwili badania i oceny, czy warunek ochrony został spełniony. To właśnie taki zapis jest później przydatny przy odbiorze, serwisie i kolejnych przeglądach.

W domach i małych instalacjach PV najważniejsze jest zwykle jedno: sprawdzić najbardziej oddalony punkt AC i nie pominąć wpływu RCD. W większych obiektach dochodzi jeszcze wymóg pracy przy wyższych napięciach, większej mocy zwarciowej i częstszych zmianach w układzie. Dlatego ja zawsze oceniam ten test nie jako pojedynczą liczbę, ale jako część całego obrazu bezpieczeństwa instalacji.

Jeśli mam wskazać jedną rzecz, którą warto zapamiętać, to ta jest najważniejsza: poprawny wynik nie jest wtedy, gdy miernik coś pokazał, tylko wtedy, gdy pokazana wartość da się obronić wobec konkretnego zabezpieczenia, układu sieci i warunków pracy obwodu.
