Przekaźnik potrafi zatrzymać cały obwód, choć sam jest niewielkim elementem. W instalacjach fotowoltaicznych, automatyce domu i układach samochodowych objawy bywają podobne: brak zasilania, praca przerywana, grzanie się obudowy albo kliknięcie, po którym i tak nic się nie dzieje. Poniżej pokazuję, jak sprawdzić przekaźnik bez zgadywania, jakich narzędzi pomiarowych naprawdę użyć i kiedy winny jest sam element, a kiedy problem siedzi w zasilaniu lub okablowaniu.
Najważniejsze rzeczy, które sprawdzisz od razu
- Najpierw identyfikuję typ przekaźnika - cewka DC i AC nie są zamienne, a wersja z diodą wymaga właściwej polaryzacji.
- Multimetr wystarcza do podstaw - sprawdzę nim cewkę, ciągłość styków i spadek napięcia pod obciążeniem.
- Samo „kliknięcie” nie daje pewności - styki mogą być wypalone, mimo że mechanizm działa.
- Do dokładniejszej oceny styków lepszy jest pomiar spadku napięcia niż sam tryb ciągłości.
- Jeśli przekaźnik przejdzie testy, szukam usterki w zasilaniu, gnieździe albo sterowaniu.
Najpierw ustal, z jakim przekaźnikiem masz do czynienia
Zanim wyjmę miernik, sprawdzam oznaczenia na obudowie albo w dokumentacji. To drobiazg, ale decyduje o wszystkim: cewka 12 V DC, 24 V DC i 230 V AC może wyglądać podobnie, a podanie złego napięcia albo odwrócenie polaryzacji przy wersji z diodą gaszącą kończy się fałszywym wynikiem lub uszkodzeniem elementu. Odczytuję też układ pinów, rozróżniam styki COM, NO i NC oraz upewniam się, czy mam klasyczny przekaźnik elektromagnetyczny, czy jednak przekaźnik półprzewodnikowy, który wymaga innego podejścia.
Ja zawsze zaczynam od oględzin. Nadpalenia, osmolone piny, korozja, ślady wilgoci albo luźna podstawka często zdradzają awarię szybciej niż pomiar. W szafach sterowniczych i instalacjach fotowoltaicznych takie objawy są szczególnie częste, bo przekaźniki pracują tam w podwyższonej temperaturze i przy częstych przełączeniach. Kiedy mam już pewność, z jakim typem elementu pracuję, dopiero wtedy dobieram narzędzia, bo od tego zależy, czy wynik będzie wiarygodny.
Jakie narzędzia pomiarowe warto mieć pod ręką
Do podstawowej diagnostyki naprawdę nie potrzebuję całego warsztatu. Najczęściej wystarcza multimetr cyfrowy, zasilacz lub źródło napięcia o znanej wartości, kilka przewodów pomiarowych i - jeśli chcę sprawdzić zachowanie pod obciążeniem - żarówka testowa albo rezystor mocy. Przy trudniejszych przypadkach dorzucam pomiar spadku napięcia, a gdy zależy mi na dokładności, sięgam po metodę czteroprzewodową.
| Narzędzie | Do czego go używam | Na co zwracam uwagę |
|---|---|---|
| Multimetr cyfrowy | Pomiar rezystancji cewki, ciągłości styków i spadku napięcia | Tryb ciągłości jest orientacyjny; do styków lepszy jest pomiar rezystancji lub spadku napięcia |
| Zasilacz laboratoryjny lub inne źródło o znanym napięciu | Załączenie cewki przy napięciu znamionowym | Napięcie musi pasować do AC/DC, a ograniczenie prądu dobrze chroni element i zasilacz |
| Przewody z krokodylkami | Stabilne podłączenie do pinów | Ręczne trzymanie sond łatwo fałszuje wynik |
| Żarówka testowa lub rezystor mocy | Sprawdzenie styków pod rzeczywistym obciążeniem | To pokazuje usterki, których sam „bip” nie ujawni |
| Dokumentacja lub schemat | Identyfikacja pinów i parametrów cewki | Bez schematu test staje się zgadywaniem |
| Miernik cęgowy lub oscyloskop | Kontrola prądu i zachowania obwodu przy przełączaniu | Przydają się głównie w trudniejszych przypadkach |
W praktyce tryb ciągłości traktuję tylko jako szybki filtr. Wiele multimetrów sygnalizuje go już przy kilkudziesięciu omach, więc przy wypalonych stykach może brzmieć „dobrze”, choć pod obciążeniem układ już nie trzyma. Gdy chcę ocenić styk dokładniej, patrzę na spadek napięcia i porównuję go z parametrami katalogowymi albo z drugim, sprawnym egzemplarzem. Do precyzyjniejszego pomiaru stosuje się też metodę czteroprzewodową oraz prąd testowy dobrany do obciążenia, zwykle 1 mA, 10 mA, 100 mA albo 1 A. Dzięki temu wiem, czy problemem jest sam kontakt, czy tylko zbyt mała czułość prostego testu.
Mając zestaw narzędzi, można przejść do samego testu krok po kroku.

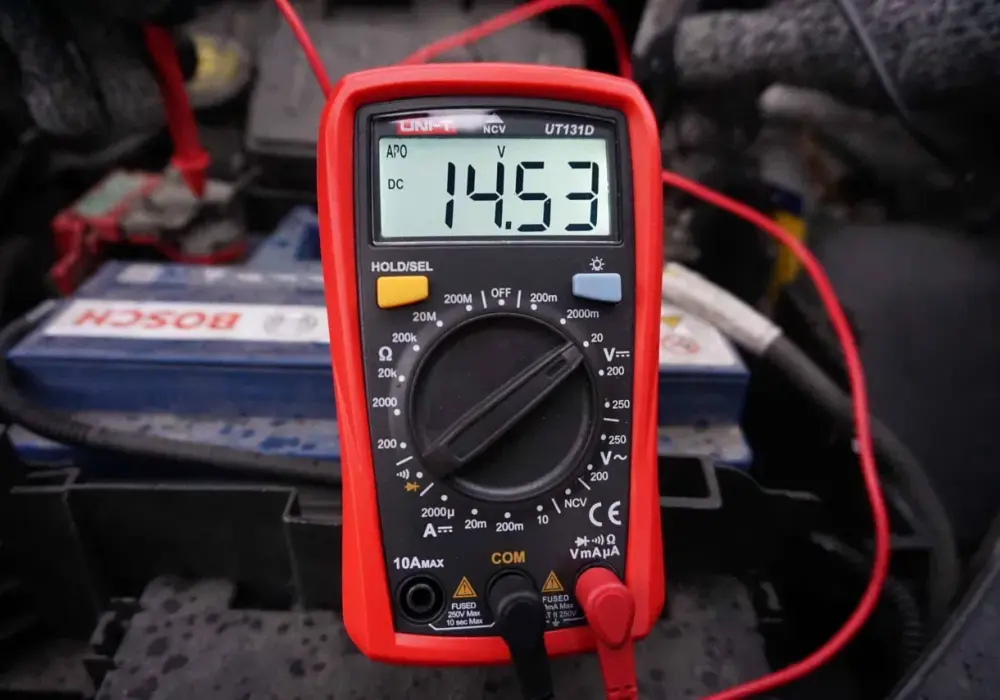

Jak sprawdzić przekaźnik multimetrem krok po kroku
To jest część, która zwykle daje najszybszą odpowiedź. Ja dzielę badanie na cewkę, styki spoczynkowe i zachowanie po pobudzeniu, bo tylko taki układ pozwala odróżnić uszkodzenie mechaniczne od problemu z obciążeniem lub sterowaniem.
- Odłącz zasilanie i wyjmij przekaźnik z podstawki. Pomiar rezystancji wykonuję tylko na odłączonym elemencie, bo wpięty w instalację potrafi pokazać wynik zafałszowany przez inne gałęzie obwodu.
- Zmierz rezystancję cewki. Jeśli multimetr pokazuje OL, nieskończoność albo brak reakcji, cewka jest przerwana albo pin nie trafia tam, gdzie trzeba. Jeśli wynik jest skrajnie niski wobec danych katalogowych, podejrzewam zwarcie międzyzwojowe albo pomyłkę pinów.
- Sprawdź styki w stanie spoczynku. W przekaźniku z stykiem NO powinien być rozwarcie, a NC powinien dawać ciągłość. To prosty test, ale tylko wtedy ma sens, gdy wiem, który pin jest który.
- Podaj na cewkę napięcie znamionowe. Tu nie improwizuję. Jeśli element wymaga 24 V DC, nie zasilam go z przypadkowego 12 V „na próbę”, bo test może wyjść fałszywie negatywny. Przy wersji z diodą gaszącą pilnuję polaryzacji.
- Obserwuj kliknięcie i zmierz styki ponownie. Kliknięcie jest pomocne, ale nie przesądza o sprawności. Sprawdzam, czy NO faktycznie się zwiera, a NC rozwiera. Mechanizm może działać, a styki już nie przenosić prądu.
- Zrób próbę pod obciążeniem. Żarówka testowa albo rezystor mocy pokażą więcej niż sam miernik. Jeśli obwód działa tylko chwilę, gaśnie przy poruszeniu przekaźnikiem albo grzeje się gniazdo, problem nie jest już „teoretyczny”.
Jeśli wynik jest niejednoznaczny, patrzę już nie tylko na sam odczyt, ale na to, co mówi o cewce, stykach i obciążeniu. Właśnie tutaj najłatwiej odróżnić przekaźnik rzeczywiście uszkodzony od elementu, który tylko został źle zbadany. Następny krok to interpretacja tego, co widzę na mierniku.
Jak odczytać wyniki cewki, styków i spadku napięcia
Rezystancja cewki nie jest wartością absolutną w każdym stanie. Zmienia się z temperaturą, więc niewielkie odchylenie nie musi oznaczać awarii. Ja patrzę przede wszystkim na zgodność z dokumentacją, powtarzalność pomiaru i to, jak element zachowuje się przy kilku kolejnych cyklach załączenia.
| Wynik pomiaru | Co to zwykle oznacza | Co robię dalej |
|---|---|---|
| Cewka ma przerwę, multimetr pokazuje OL | Spalona cewka, urwany pin albo uszkodzenie wewnętrzne | Sprawdzam jeszcze połączenia, ale zazwyczaj kończy się na wymianie |
| Rezystancja cewki jest wyraźnie niższa niż w dokumentacji | Możliwe zwarcie międzyzwojowe albo błędnie rozpoznane piny | Porównuję z kartą katalogową i z identycznym, sprawnym elementem |
| NO ma ciągłość bez zasilania | Sklejone styki albo pomyłka przy identyfikacji wyprowadzeń | Weryfikuję pinout; jeśli wynik się potwierdza, przekaźnik wymieniam |
| Przekaźnik klika, ale NO dalej nie zamyka obwodu | Zużyty mechanizm, zablokowana kotwica albo wypalone styki | Mierzę spadek napięcia i sprawdzam zachowanie pod obciążeniem |
| Układ działa tylko czasami albo reaguje na poruszenie obudową | Luz w gnieździe, zaśniedziałe styki lub zużyty przekaźnik | Sprawdzam podstawkę, zaciski i temperaturę elementu podczas pracy |
| Tryb ciągłości pokazuje „dobrze”, ale obwód w instalacji nie pracuje | Zbyt mały prąd testowy albo styk, który pod obciążeniem już nie trzyma | Robię test pod rzeczywistym obciążeniem i mierzę spadek napięcia |
W obwodach sygnałowych nawet niewielka rezystancja styków potrafi być problemem, natomiast w obwodach mocy liczy się to, czy przekaźnik utrzymuje połączenie przy realnym prądzie. Jeśli obudowa jest zgrzewana albo styki są już wyraźnie wypalone, zwykle nie opłaca się szukać „naprawy” na siłę. Lepiej uczciwie uznać, że element dojrzał do wymiany. Zanim jednak sięgniesz po nowy przekaźnik, warto uniknąć kilku błędów, które regularnie psują cały test.
Najczęstsze błędy, które fałszują wynik testu
Najwięcej pomyłek widzę wtedy, gdy ktoś mierzy przekaźnik „na szybko” i zakłada, że każdy element zachowuje się tak samo. W praktyce to właśnie drobne różnice między modelami, napięciami cewek i typami styków prowadzą do mylnych wniosków.
- Testowanie w podłączonym układzie. Wtedy miernik pokazuje ścieżki przez inne elementy instalacji, a nie stan samego przekaźnika.
- Ufanie samemu kliknięciu. Mechanika może działać, a kontakty już nie przewodzą pod obciążeniem.
- Podanie złego napięcia na cewkę. Cewka AC i DC nie są zamienne, a przy wersji z diodą liczy się polaryzacja.
- Mylenie NO z NC. To najprostsza droga do fałszywej diagnozy i niepotrzebnej wymiany sprawnego elementu.
- Badanie przekaźnika półprzewodnikowego jak mechanicznego. SSR nie daje klasycznego kliknięcia i wymaga innej metody kontroli.
- Ignorowanie podstawki i zacisków. Nadpalony styk w gnieździe potrafi udawać uszkodzony przekaźnik przez wiele godzin diagnostyki.
Gdy widzę niepewny wynik, powtarzam pomiar na identycznym, sprawnym egzemplarzu albo porównuję go na tej samej podstawce. To prosty sposób, by odróżnić słaby element od błędu pomiaru. Jeśli mimo tego układ nadal nie działa, problem najpewniej leży już poza samym przekaźnikiem.
Co sprawdzić, gdy przekaźnik jest dobry, a układ nadal nie działa
Jeśli element przechodzi wszystkie próby, problem zwykle siedzi obok: w zasilaniu, przewodach, masie, bezpieczniku albo w samym odbiorniku. W praktyce najpierw sprawdzam, czy na cewkę dociera właściwe napięcie sterujące, potem oglądam gniazdo pod kątem luzu i przegrzania, a dopiero później szukam usterki w dalszej części obwodu. W instalacjach fotowoltaicznych i automatyce domu bardzo często winny okazuje się nie sam przekaźnik, tylko złącze, zacisk albo spadek napięcia na długim przewodzie.
Ja zapisuję sobie wynik pomiaru i, jeśli to możliwe, porównuję go z identycznym przekaźnikiem z tej samej instalacji. Taki prosty nawyk oszczędza czas przy kolejnych awariach i pozwala szybciej odróżnić rzeczywiste zużycie styków od przypadku, w którym winna jest tylko podstawa albo sterowanie. Jeśli trzeba wymieniać element, wybieram nowy przekaźnik o tych samych parametrach, a nie „podobny”, bo w praktyce to właśnie drobne różnice w napięciu cewki i obciążalności styków robią największą różnicę.
