W instalacji elektrycznej to właśnie przewód neutralny domyka obwód i decyduje o tym, czy energia wraca do źródła w sposób przewidywalny. W praktyce liczy się nie tylko jego rola, ale też kolor, oznaczenie, różnica względem PE i PEN oraz to, jak zachowuje się przy obciążeniu i modernizacji instalacji. Przy okazji pokazuję, na co zwracać uwagę w domu, w rozdzielnicy i przy instalacji fotowoltaicznej.
Najważniejsze rzeczy, które warto zapamiętać
- To żyła robocza, która zamyka obwód i odprowadza prąd z odbiornika do źródła.
- W układzie jednofazowym przenosi prąd roboczy cały czas, a w trójfazowym najczęściej tylko prąd niezrównoważenia.
- W nowych instalacjach rozpoznasz ją po niebieskiej izolacji, ale w starych układach sam kolor nie wystarcza.
- Nie wolno mylić jej z przewodem ochronnym ani mostkować go w przypadkowym miejscu.
- Przy modernizacji domu i fotowoltaice liczy się stan zacisków, rozdział PEN i poprawny dobór zabezpieczeń.
Jak działa tor powrotny w obwodzie

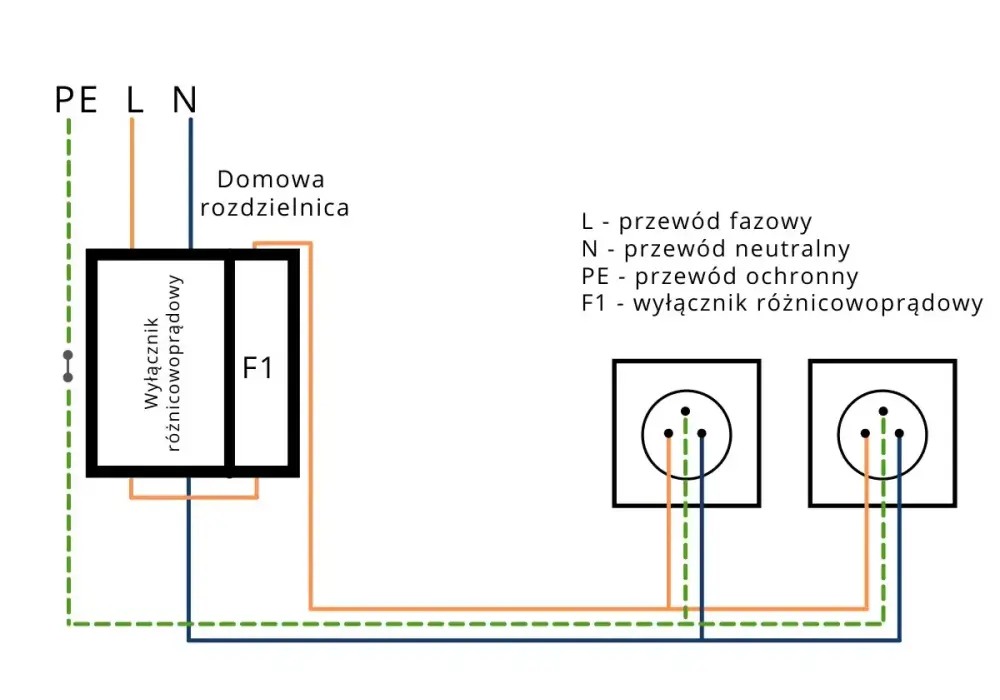

W obwodzie jednofazowym prąd płynie od fazy przez odbiornik i wraca do punktu neutralnego źródła zasilania właśnie tą żyłą. To nie jest detal teoretyczny: od jakości tego toru zależy stabilność napięcia, zachowanie zasilaczy elektronicznych i to, czy gniazdo nie zacznie się grzać pod obciążeniem. W układzie trójfazowym sytuacja jest bardziej złożona, bo przy symetrycznym obciążeniu prądy częściowo się znoszą, a przy niesymetrii tor roboczy przenosi tylko różnicę między fazami.
W praktyce patrzę na niego jak na część zamkniętej pętli, a nie na dodatek do fazy. Im więcej masz urządzeń jednofazowych, zasilaczy impulsowych i elektroniki, tym większe znaczenie ma poprawny przekrój, ciągłość i jakość połączeń. Jeśli ten tor ma słaby styk, instalacja potrafi zachowywać się „dziwnie” jeszcze zanim zadziała zabezpieczenie. Dlatego kolejnym krokiem jest prawidłowe rozpoznanie żyły po kolorze i oznaczeniach.
Jak rozpoznać go po kolorze i oznaczeniach

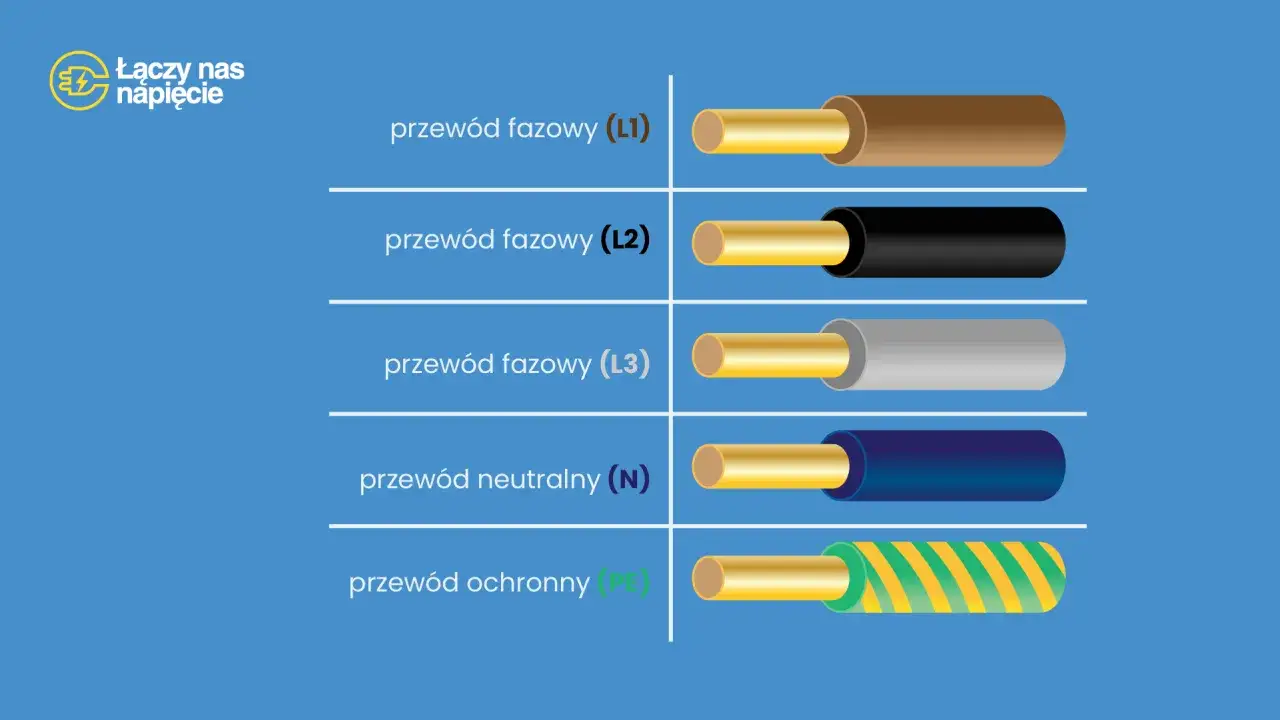

W nowych instalacjach sprawa jest prosta: żyła N ma barwę jasnoniebieską. PE jest żółto-zielony, a fazy spotkasz najczęściej w odcieniach brązu, czerni lub szarości. To ważne, bo przy montażu osprzętu kolor jest pierwszą wskazówką, ale nie powinien być jedynym dowodem.
| Oznaczenie | Kolor | Co oznacza w praktyce | Na co uważać |
|---|---|---|---|
| N | Niebieski | Żyła robocza, która prowadzi prąd powrotny | W starych instalacjach kolor nie zawsze gwarantuje funkcję przewodu |
| PE | Żółto-zielony | Przewód ochronny, który zabezpiecza przed porażeniem | Nie służy do normalnej pracy odbiornika |
| L | Brązowy, czarny lub szary | Żyła fazowa, czyli ta, na której występuje napięcie zasilające | Nie mylić z żyłą roboczą tylko dlatego, że w puszce „pasuje” kolorem |
W starych budynkach kolor bywa mylący, zwłaszcza jeśli instalacja była przerabiana kilka razy albo pracuje jeszcze w układzie z przewodem PEN. Dawne „zero” nadal pojawia się w rozmowach, ale technicznie lepiej trzymać się oznaczeń N, PE i PEN. Sam kolor więc pomaga, ale nie rozwiązuje jeszcze największego problemu: różnicy między funkcją roboczą i ochronną.
Czym różni się od PE i PEN
Tu najłatwiej o pomyłkę, a właśnie ona potrafi później kosztować najwięcej czasu. N prowadzi prąd roboczy, PE odpowiada za ochronę przeciwporażeniową, a PEN łączy obie funkcje w jednym przewodzie tylko w określonych układach sieciowych. Gdy te role są już jasne, łatwiej zrozumieć, dlaczego jedne połączenia są dopuszczalne, a inne są po prostu błędem.
| Przewód | Funkcja | Czy przewodzi prąd w normalnej pracy | Najważniejsza uwaga |
|---|---|---|---|
| N | Tor roboczy dla prądu powrotnego | Tak | Musi być ciągły i poprawnie oznaczony |
| PE | Ochrona przeciwporażeniowa | Nie, poza sytuacją uszkodzenia | Nie traktuje się go jak zwykłej żyły zasilającej |
| PEN | Połączenie funkcji ochronnej i roboczej | Tak | Stosowany tylko w określonych systemach i wymaga właściwego rozdziału |
W układzie TN-C-S rozdział PEN na PE i N powinien nastąpić w głównej rozdzielnicy lub złączu, a nie w przypadkowej puszce czy gnieździe. Mostkowanie N i PE w dowolnym miejscu instalacji to jeden z częstszych błędów, które widuję przy starych przeróbkach. Jeśli ktoś próbuje rozwiązać problem „na szybko” właśnie takim mostkiem, zwykle tworzy większe ryzyko niż pierwotna usterka. Z tego powodu warto znać objawy, które sygnalizują, że z torami roboczymi dzieje się coś niepokojącego.
Jakie objawy daje uszkodzenie lub luźny styk
Uszkodzenie albo słaby styk w torze roboczym rzadko wygląda spektakularnie na początku. Najpierw pojawia się migotanie światła, resetowanie elektroniki albo delikatne grzanie gniazda, a dopiero później bardziej wyraźna awaria. W trójfazie problem może być jeszcze podstępniejszy, bo niesymetria obciążeń potrafi długo maskować źródło kłopotu.
| Objaw | Co może oznaczać | Dlaczego nie warto tego ignorować |
|---|---|---|
| Światła pulsują lub przygasają | Luźny zacisk, spadek napięcia, przerwa w torze roboczym | To często pierwszy sygnał przegrzewania się połączenia |
| Sprzęt elektroniczny resetuje się | Niestabilne napięcie lub duża rezystancja połączenia | Zasilacze impulsowe są na to bardzo wrażliwe |
| Gniazdo albo rozdzielnica się grzeje | Zły styk, przeciążenie lub zbyt mały przekrój | To już sygnał ostrzegawczy przed uszkodzeniem izolacji |
| W trójfazie jedna część domu działa inaczej niż reszta | Niesymetria obciążeń albo problem z PEN/N | Może prowadzić do niebezpiecznych skoków napięcia |
| Wyłącznik różnicowoprądowy działa nietypowo | Pomyłka w połączeniach, upływy, błędny rozdział przewodów | RCD, czyli wyłącznik różnicowoprądowy, nie wybacza bałaganu w okablowaniu |
Przy dużej liczbie zasilaczy, LED-ów, komputerów, pomp i falowników prąd w torze neutralnym nie zawsze jest mały. Harmoniczne, czyli dodatkowe składowe prądu o częstotliwościach innych niż 50 Hz, potrafią podnieść jego obciążenie bardziej, niż spodziewa się inwestor patrzący tylko na moc urządzeń. Dlatego przy modernizacji nie wystarczy spojrzeć na pojedynczy odbiornik, trzeba ocenić cały układ domu i źródła energii.
Co zmienia przy modernizacji domu i fotowoltaice
W instalacji on-grid, czyli współpracującej z siecią, neutralny pojawia się przede wszystkim po stronie AC falownika. Po stronie DC od paneli tej żyły po prostu nie ma, więc nie warto przenosić zasad z jednej strony układu na drugą. To rozróżnienie brzmi banalnie, ale w praktyce bardzo pomaga uniknąć błędów przy projektowaniu i późniejszych przeróbkach.
W domu modernizowanym pod fotowoltaikę, pompę ciepła albo ładowarkę samochodu elektrycznego patrzę najpierw na trzy rzeczy: układ sieci, stan rozdzielnicy i równowagę obciążeń. Jeśli instalacja jest stara i opiera się jeszcze na PEN, trzeba sprawdzić, czy rozdział został wykonany prawidłowo i czy w całym budynku nie ma przypadkowych mostków między torami roboczymi i ochronnymi. To właśnie tu najczęściej wychodzą problemy, które potem myli się z awarią sprzętu.
- Sprawdź, czy instalacja pracuje w układzie TN-C, TN-S, TN-C-S albo TT.
- Nie zakładaj, że niebieska izolacja w starym budynku zawsze oznacza właściwy N.
- Rozkładaj odbiorniki jednofazowe możliwie równomiernie na trzy fazy.
- Zwróć uwagę na jakość zacisków, bo luźne połączenia grzeją się szybciej niż sama żyła.
- Przy falownikach, pompach ciepła i ładowarkach sprawdź ochronę przeciwprzepięciową oraz zgodność RCD z projektem instalacji.
Gdy w grę wchodzi fotowoltaika, nie patrzę wyłącznie na same panele, tylko na cały domowy układ AC, bo to on decyduje o bezpieczeństwie i stabilności pracy. Jeśli pojawiają się wątpliwości co do rozdziału PEN, doboru zabezpieczeń albo stanu rozdzielnicy, lepiej potraktować to jako temat dla elektryka z pomiarami, a nie dla „złotej rączki”. Zanim więc cokolwiek przerobisz, dobrze jest zebrać kilka prostych informacji o całej instalacji.
Na co zwrócić uwagę, zanim zaczniesz przeróbkę
Przy planowaniu modernizacji najbardziej liczy się porządek w podstawach. Najpierw ustal, skąd zasilany jest budynek, gdzie następuje rozdział PEN, jakie obwody są jednofazowe, a jakie trójfazowe, i czy w rozdzielnicy wszystko jest czytelnie opisane. Dopiero potem ma sens myślenie o dokładaniu nowych obwodów, wymianie osprzętu albo podpinaniu nowych źródeł energii.
- Zidentyfikuj układ sieci i miejsce rozdziału przewodu PEN, jeśli taki występuje.
- Sprawdź stan listw N i PE oraz jakość wszystkich zacisków.
- Upewnij się, że kolory żył zgadzają się z ich funkcją, a nie tylko z tym, co „wydaje się logiczne”.
- Przy objawach grzania, migotania światła lub wybijania zabezpieczeń zleć pomiary, zamiast zgadywać przyczynę.
- Jeśli dokładasz fotowoltaikę, pompę ciepła albo ładowarkę EV, oceń instalację jako całość, a nie tylko nowy obwód.
Jedna zasada jest tu najważniejsza: traktuj tę żyłę jak pełnoprawny element toru roboczego, a nie jako „dodatkowy niebieski kabel” w rozdzielnicy. Dobrze dobrana, poprawnie opisana i solidnie połączona zwykle pozostaje niewidoczna, a gdy zaczyna sprawiać kłopot, problem najczęściej leży w połączeniach, obciążeniu albo błędnym rozdziale całego układu.
