Prąd trójfazowy 230/400V - Kiedy to przewaga, a kiedy błąd?

W praktyce prąd trójfazowy jest po prostu sposobem na dostarczenie większej i równiej rozłożonej mocy tam, gdzie zwykłe 230 V zaczyna być za mało. Poniżej wyjaśniam, jak działa układ 230/400 V, kiedy naprawdę daje przewagę, jak odróżnić sensowną modernizację od niepotrzebnego komplikowania instalacji i co ma to wspólnego z fotowoltaiką. Dla czytelnika najważniejsze jest to, że dobrze dobrane zasilanie nie tylko zwiększa komfort, ale też pomaga uniknąć przeciążeń, asymetrii faz i problemów z doborem urządzeń.

Czym jest układ trójfazowy i co oznacza 230/400 V

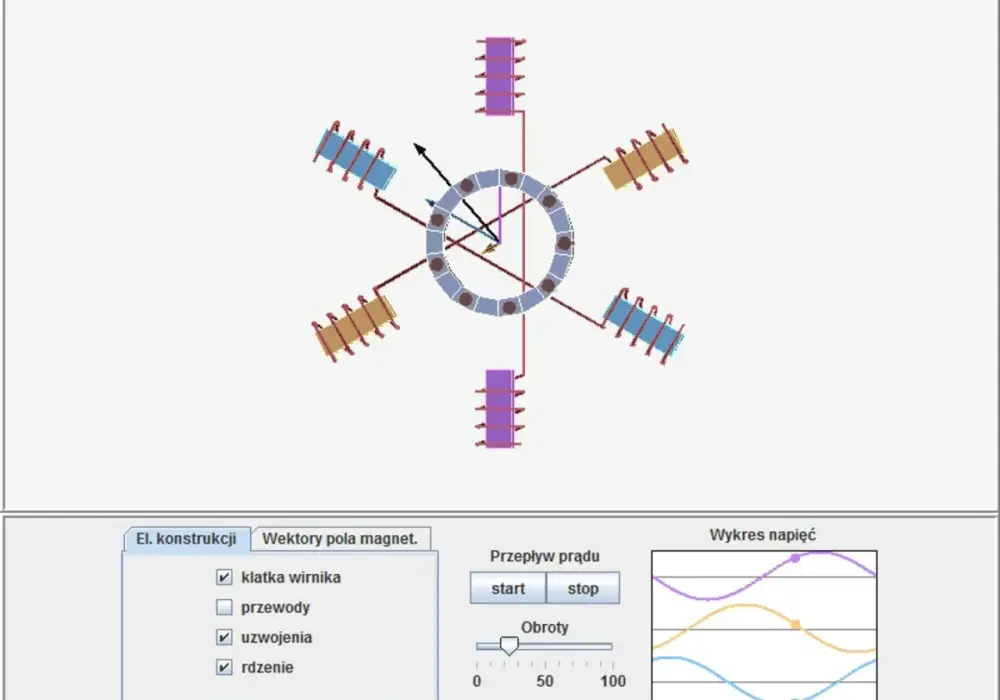

Najprościej mówiąc, układ trójfazowy to trzy napięcia przemienne przesunięte względem siebie o 120 stopni. Dzięki temu energia może być dostarczana stabilniej, a większe odbiorniki pracują pewniej niż na klasycznym zasilaniu jednofazowym. W Polsce taki układ bywa potocznie nazywany „siłą”, ale technicznie najważniejsze są tu dwie wartości: 230 V między fazą a neutralnym oraz 400 V między dwiema fazami.

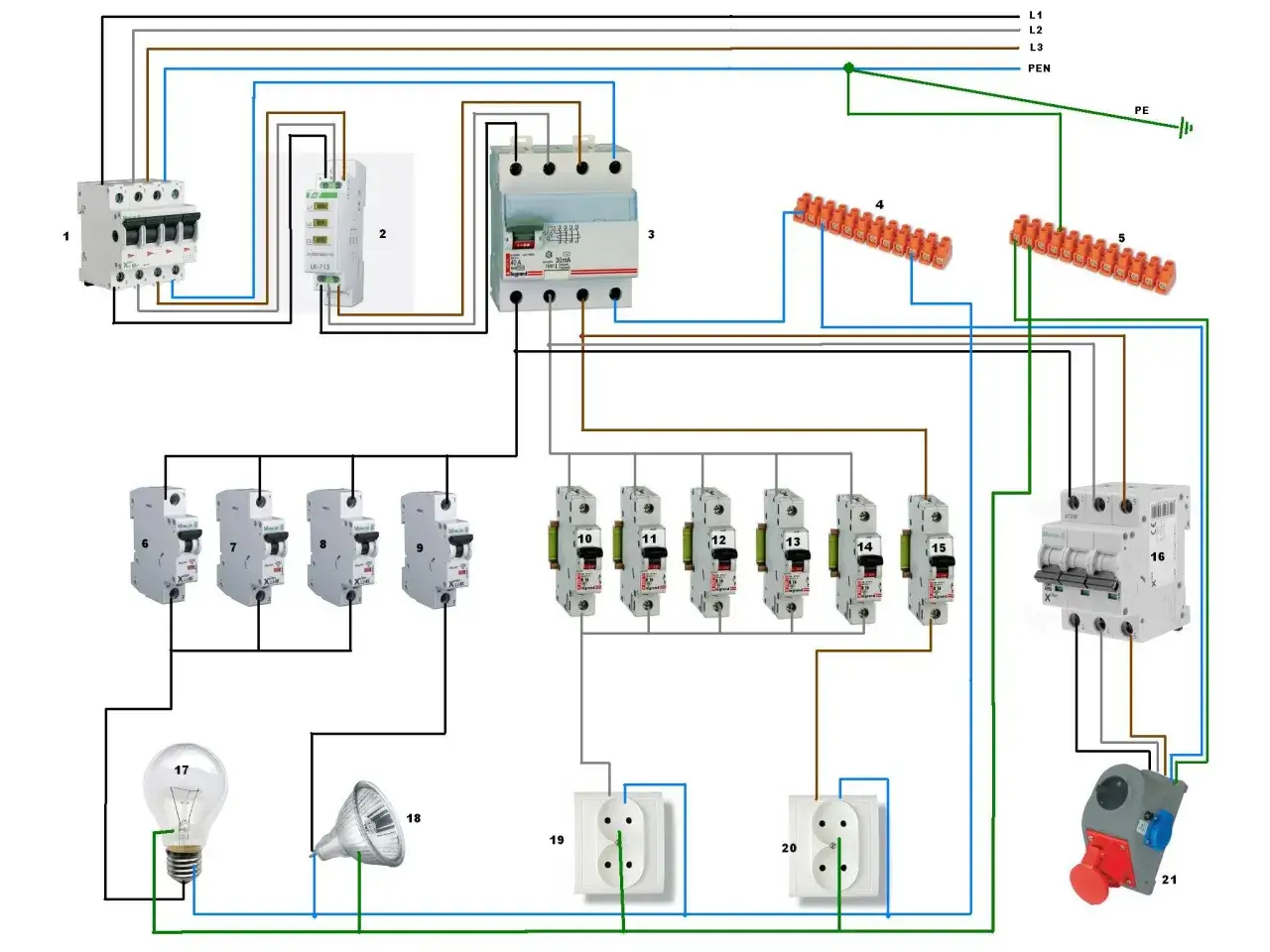

W rozdzielnicy spotkasz najczęściej oznaczenia L1, L2, L3, N i PE. Fazy dostarczają energię, przewód neutralny zamyka obwód dla wielu odbiorników jednofazowych, a PE odpowiada za ochronę przeciwporażeniową. To rozróżnienie wydaje się szkolne, ale w praktyce ma znaczenie przy doborze zabezpieczeń, kabli i kolejności podłączania odbiorników.

Warto zapamiętać jeszcze jedną rzecz: trzy fazy nie oznaczają większego zużycia energii same w sobie. One zmieniają sposób dostarczania mocy. To dlatego ten sam dom może działać zupełnie inaczej po przejściu z jednej fazy na trzy, mimo że rachunek za prąd zależy nadal od realnego poboru, a nie od samej liczby faz. Ta różnica najlepiej wychodzi w praktyce, kiedy zaczynamy obciążać instalację większymi urządzeniami.

Jak działa zasilanie trzech faz w praktyce

W dobrze zaprojektowanej instalacji trzy fazy pracują jak zespół, a nie trzy osobne obwody. Jeśli obciążenie rozłożysz równomiernie, prądy częściowo się znoszą i przewód neutralny jest mniej obciążony. Gdy jedna faza „bierze na siebie” większość odbiorników, pojawia się asymetria, spadki napięcia i większe ryzyko wyłączania zabezpieczeń. To właśnie ten element najczęściej decyduje o komforcie użytkowania, a nie sama etykieta na tabliczce rozdzielnicy.

Z mojego doświadczenia największe nieporozumienie polega na tym, że ludzie patrzą tylko na kilowaty, a pomijają sposób rozłożenia obciążenia. Dlatego lepiej porównywać realne scenariusze niż same hasła reklamowe. Poniżej najprostszy przelicznik, który pokazuje różnicę między jedną a trzema fazami przy typowych zabezpieczeniach:

To są wartości orientacyjne, przy założeniu dobrego bilansu i współczynnika mocy bliskiego 1. W praktyce realny efekt zależy od konkretnego urządzenia, długości przewodów, zabezpieczeń i jakości sieci. I właśnie dlatego sens trzech faz najlepiej ocenić nie w teorii, tylko na konkretnych odbiornikach. To prowadzi wprost do pytania, gdzie taki układ daje realną przewagę.

Gdzie taki układ naprawdę daje przewagę

Nie każdy dom potrzebuje zasilania 400 V wszędzie, ale są sytuacje, w których trzy fazy przestają być „opcją”, a stają się najrozsądniejszym wyborem. Najczęściej chodzi o odbiorniki, które pracują długo, pobierają dużo mocy albo pojawiają się równocześnie z innymi urządzeniami w budynku.

• Kuchnia z płytą indukcyjną - kilka pól grzewczych potrafi zużyć sporo mocy naraz, więc rozłożenie obciążenia na trzy fazy zwiększa komfort i zmniejsza ryzyko zbijania zabezpieczeń.
• Sauna i urządzenia grzewcze - piece 6-9 kW to już typowy próg, przy którym 400 V daje większą swobodę i bezpieczniejszy dobór okablowania.
• Pompa ciepła, klimatyzacja, HVAC - większe agregaty lepiej współpracują z zasilaniem trójfazowym, choć nie każda pompa ciepła tego wymaga; decyzja zależy od mocy i konstrukcji urządzenia.
• Ładowarka samochodu elektrycznego - 11 kW lub 22 kW na trzech fazach to zupełnie inny komfort niż wolniejsze ładowanie jedną fazą, szczególnie jeśli auto stoi w domu przez noc.
• Warsztat i mała produkcja - silniki, sprężarki, spawarki i obrabiarki zwykle lepiej pracują na zasilaniu, które pozwala stabilniej oddać większą moc.
• Fotowoltaika - przy większym domu i większej autokonsumpcji trzyfazowy falownik bywa bardziej naturalnym wyborem, bo łatwiej dopasować go do wielu jednocześnie pracujących odbiorników.

Warto przy tym rozdzielić dwie rzeczy: zasilanie budynku i samą produkcję energii z PV. Trójfazowy falownik nie „robi cudów” i nie zwiększa automatycznie oszczędności, ale pomaga lepiej dopasować system do domu, w którym energia jest zużywana na kilku obwodach naraz. To ma znaczenie zwłaszcza tam, gdzie pracuje pompa ciepła, ładowarka EV i kuchnia elektryczna jednocześnie. Kiedy już widać, gdzie trzy fazy pomagają, pozostaje pytanie, czy w danym domu są one rzeczywiście potrzebne.

Jak wybrać między jedną fazą a trzema fazami

Ja zwykle patrzę na to przez trzy pytania: ile mocy potrzebuję jednocześnie, czy planuję urządzenia o dużym poborze i czy chcę zostawić sobie zapas na rozwój. Sam fakt posiadania trzech faz nie podnosi automatycznie mocy przyłączeniowej. O tym decydują warunki przyłączenia, zabezpieczenie główne i projekt instalacji.

Przy wyborze patrzę jeszcze na pięć praktycznych szczegółów: jaki mam główny bezpiecznik, czy rozdzielnica ma miejsce na nowe obwody, czy planuję fotowoltaikę, czy w domu pojawi się ładowarka EV oraz czy największe odbiorniki będą działały równocześnie. Jeśli odpowiedź na dwa lub trzy z tych pytań brzmi „tak”, trzy fazy zwykle okazują się rozsądniejszą bazą. Ale nawet dobry wybór można zepsuć źle wykonaną instalacją, więc warto znać najczęstsze błędy.

Jakie błędy najczęściej psują efekt

Największy problem nie polega na tym, że instalacja jest trójfazowa, tylko na tym, że jest źle wykorzystana. Wtedy formalnie wszystko się zgadza, ale praktycznie budynek nadal zachowuje się tak, jakby miał jeden przeciążony obwód i kilka pustych „na pokaz”.

• Przeciążanie jednej fazy - gdy piekarnik, zmywarka i płyta trafiają na tę samą linię, cała przewaga znika bardzo szybko.
• Mylenie napięcia z mocą - 400 V nie oznacza „czterokrotnie lepszej” instalacji. Liczy się prąd, zabezpieczenie i sposób rozdzielenia odbiorników.
• Ignorowanie przewodu neutralnego - przy nowoczesnej elektronice, LED-ach, zasilaczach impulsowych i PV jakość energii ma znaczenie, a odkształcenia potrafią podnosić obciążenie neutralnego.
• Dobór zabezpieczeń na oko - wyłączniki, przekroje przewodów i RCD muszą odpowiadać realnemu obciążeniu, a nie jedynie „planowanej mocy” wpisanej w głowie.
• Brak pomiarów po montażu - bez sprawdzenia napięć, asymetrii i zadziałania zabezpieczeń łatwo przeoczyć problem, który wyjdzie dopiero po kilku miesiącach.
• Brak ochrony przy silnikach i pompach - w urządzeniach o większej mocy przydaje się kontrola zaniku i asymetrii faz, bo bez niej sprzęt jest bardziej narażony na uszkodzenie.

W obwodach końcowych zwykle stosuje się też odpowiednią ochronę różnicowoprądową, ale sam wyłącznik nie zastąpi dobrego projektu. Jeśli instalacja ma obsłużyć fotowoltaikę, ładowarkę EV albo pompę ciepła, te błędy wychodzą najszybciej, dlatego przed modernizacją warto sprawdzić jeszcze kilka rzeczy.

Co sprawdzić, zanim dołożysz fotowoltaikę albo większy odbiornik

Przed zmianą instalacji albo dołożeniem dużego urządzenia zawsze zaczynam od prostego bilansu: ile mocy już pracuje, ile może dojść w przyszłości i jak wygląda rozkład obciążeń na fazy. To ważne szczególnie w domach, gdzie równolegle działają kuchnia elektryczna, ogrzewanie, klimatyzacja i ładowanie samochodu. Taki zestaw potrafi szybko pokazać, czy instalacja jest naprawdę przygotowana na rozwój, czy tylko wygląda nowocześnie na papierze.

Przy fotowoltaice patrzę nie tylko na moc paneli, ale też na to, czy falownik odpowiada charakterowi domu. Jeśli większość energii zużywasz w ciągu dnia, a odbiory są rozłożone na kilka obwodów, układ trójfazowy zwykle daje bardziej przewidywalną pracę. Jeśli zużycie jest niewielkie i nie planujesz mocnych urządzeń, przewymiarowanie może nie mieć sensu ekonomicznego.

• Sprawdź moc przyłączeniową i zabezpieczenie główne, zanim zamówisz większy odbiornik.
• Poproś elektryka o bilans faz, a nie tylko o ocenę całkowitej mocy.
• Zostaw rezerwę w rozdzielnicy, jeśli planujesz pompę ciepła, wallbox albo rozbudowę PV.
• Przy urządzeniach o dużej mocy upewnij się, że kabel, zabezpieczenie i warunki montażu są dobrane do ciągłej pracy.
• Jeśli masz dużo elektroniki, LED-ów i zasilaczy, zwróć uwagę na jakość energii i ewentualne odkształcenia napięcia.

Dobrze zaprojektowana instalacja nie ma imponować liczbą faz. Ma działać równo, bezpiecznie i z zapasem tam, gdzie naprawdę go potrzebujesz, a to w praktyce oznacza mniej awarii, mniej przeciążeń i lepsze wykorzystanie energii z sieci oraz z własnej fotowoltaiki.
