Symbol cewki na schemacie elektrycznym wygląda niepozornie, ale potrafi szybko powiedzieć bardzo dużo o działaniu całego układu: od prostego filtra po przetwornicę w falowniku czy zasilaczu. W tym tekście wyjaśniam, jak go rozpoznać, czym różnią się jego warianty, co oznaczają oznaczenia typu L1 oraz kiedy łatwo pomylić cewkę z dławikiem, transformatorem albo elementem ferrytowym.
Najkrótsza droga do odczytania symbolu cewki prowadzi przez kształt, opis i kontekst układu
- Podstawowy znak cewki to zwykle rząd pętli, łuków albo półokręgów połączonych linią przewodnika.
- Odmiany symbolu pokazują m.in. obecność rdzenia, regulację lub sprzężenie z innym uzwojeniem.
- Oznaczenie L1, L2, L3 mówi, że element jest cewką lub dławikiem, a liczba odróżnia kolejne sztuki na schemacie.
- Wartość obok symbolu najczęściej podaje indukcyjność w µH, mH albo H, ale pełne parametry trzeba sprawdzić w dokumentacji.
- W elektronice mocy i fotowoltaice cewka często pracuje w przetwornicy, filtrze EMI albo układzie wygładzania prądu.
- Najważniejsza zasada brzmi: nie oceniaj elementu po samym kształcie, tylko zawsze czytaj też opis i miejsce w obwodzie.

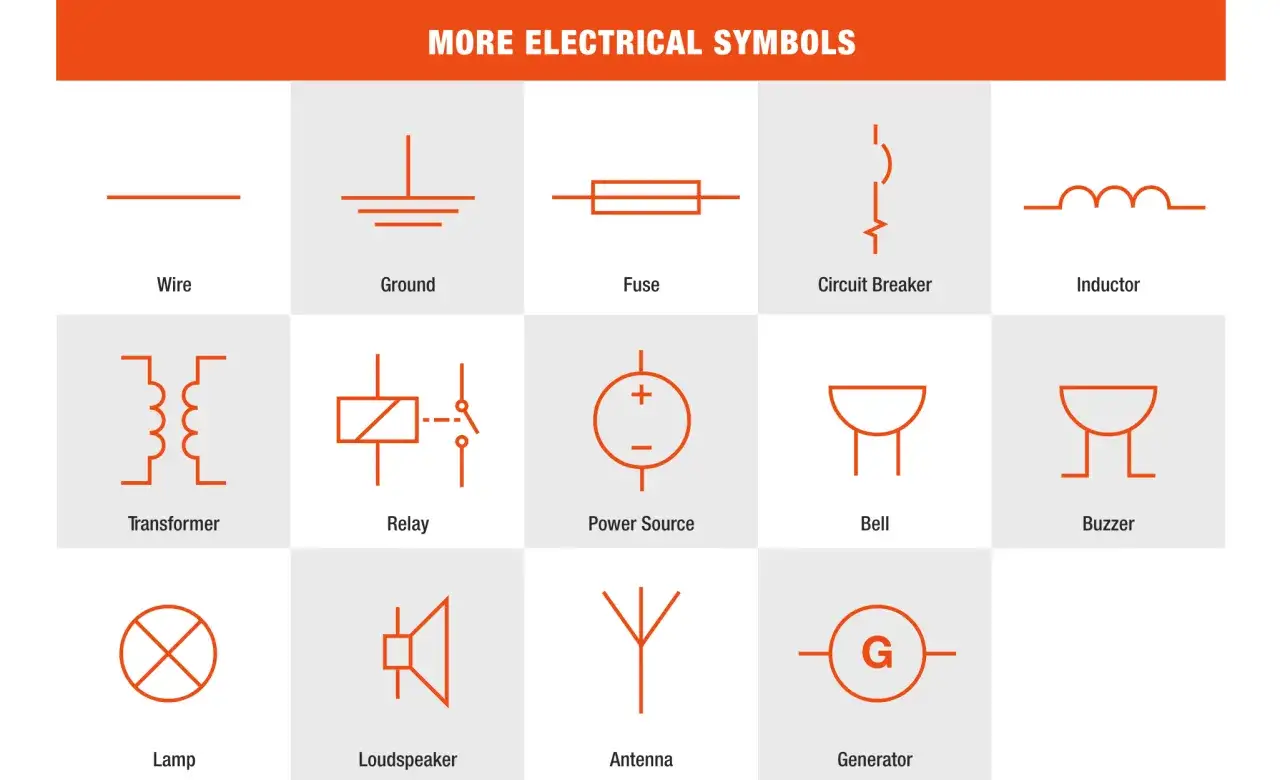

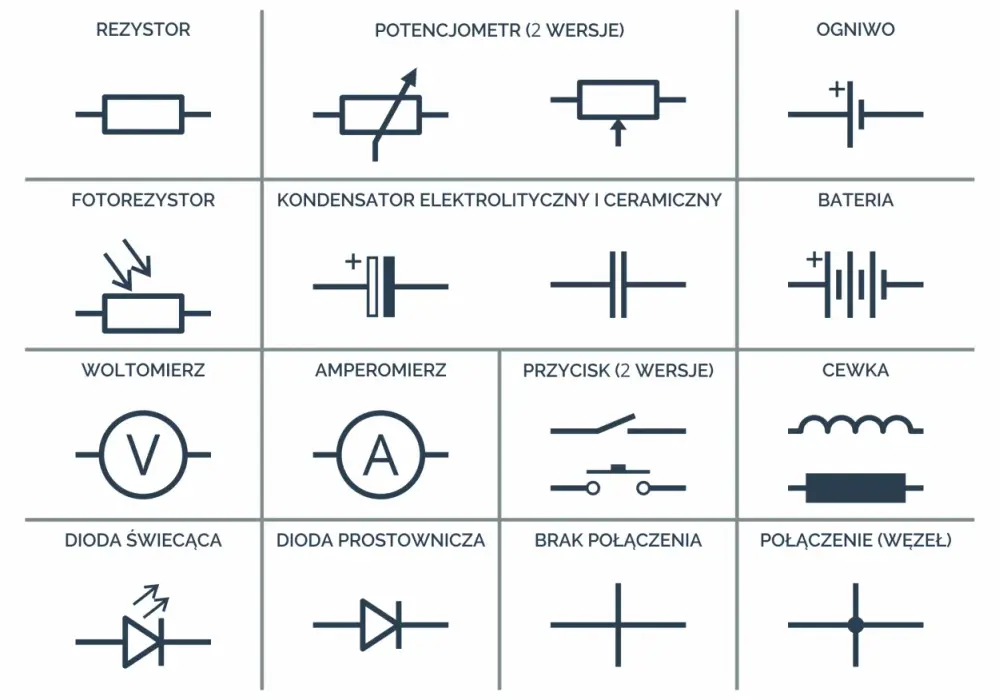

Jak wygląda symbol cewki na schemacie
Najprostszy symbol cewki przedstawia odcinek przewodu, na którym widać kilka zwojów lub łuków. W zależności od standardu schematu może to być zapis bardziej „falisty” albo złożony z półokręgów. Sens pozostaje ten sam: chodzi o element indukcyjny, który magazynuje energię w polu magnetycznym.
W praktyce spotkasz dwa główne sposoby rysowania. W notacji amerykańskiej częściej widzi się serię pętli, a w europejskiej zapis bardziej uproszczony, z półokręgami. Dla osoby czytającej dokumentację ważniejsze od stylu kreski jest to, że obok zwykle znajduje się oznaczenie zaczynające się od litery L oraz wartość indukcyjności.
| Wariant zapisu | Jak wygląda | Co zwykle oznacza | Na co uważać |
|---|---|---|---|
| Symbol podstawowy | Pętle, łuki albo półokręgi | Zwykła cewka lub dławik | Sam kształt nie mówi jeszcze o wszystkich parametrach |
| Wersja z rdzeniem | Symbol z dodatkowymi kreskami przy uzwojeniu | Cewka na rdzeniu ferromagnetycznym | Rdzeń wpływa na indukcyjność, straty i nasycenie |
| Wersja regulowana | Symbol z ukośną strzałką | Element o zmiennej indukcyjności | Nie mylić z elementem tylko „dopasowywanym” w BOM |
| Element sprzężony | Dwie cewki obok siebie, czasem z liniami rdzenia | Transformator lub sprzężone uzwojenia | Trzeba sprawdzić kropki biegunowości i opis uzwojeń |
Ja zawsze zaczynam od pytania: czy ten znak pokazuje tylko obecność indukcyjności, czy też sugeruje coś więcej, na przykład rdzeń albo regulację. To proste podejście oszczędza dużo pomyłek, zwłaszcza gdy schemat jest gęsty i pełen podobnych elementów. Następny krok to odczytanie dopisków przy symbolu.
Jakie odmiany symbolu spotkasz najczęściej
Jedna cewka może być narysowana na kilka sposobów, bo symbol ma nie tylko wskazać „co to jest”, ale też podpowiedzieć „jak ten element jest zbudowany”. Dla praktyka to bardzo ważne: cewka z rdzeniem ferrytowym zachowuje się inaczej niż cewka powietrzna, a dławik sieciowy ma inne zadanie niż element w przetwornicy impulsowej.
| Odmiana | Co ją wyróżnia | Najczęstsze zastosowanie |
|---|---|---|
| Cewka powietrzna | Brak dodatkowych oznaczeń rdzenia | Układy rezonansowe, filtry, anteny |
| Cewka z rdzeniem | Dodatkowe linie przy uzwojeniu | Przetwornice, filtry zasilania, elementy magazynujące energię |
| Dławik | Często taki sam kształt jak cewka, ale inna rola w obwodzie | Ograniczanie tętnień i zakłóceń |
| Cewka regulowana | Strzałka przez symbol | Dostrajanie obwodów radiowych i rezonansowych |
| Uzwojenia sprzężone | Dwie cewki połączone wspólnym rdzeniem lub magnetycznie | Transformatory, układy separacji, zasilacze |
Warto pamiętać, że samo narysowanie cewki nie wystarcza do pełnej identyfikacji. W wielu projektach elektronika mocy i automatyki używa tego samego graficznego rdzenia, ale dopiero opis obok mówi, czy chodzi o element filtrujący, magazynujący energię, czy transformujący napięcie. To prowadzi bezpośrednio do kolejnej rzeczy: oznaczeń literowych i wartości liczbowych.
Co znaczą oznaczenia L1, L2 i wartości obok symbolu
Na schemacie litera L zwykle oznacza cewkę, dławik albo inny element indukcyjny. Liczba po literze rozróżnia kolejne sztuki w projekcie, więc L1 nie jest „lepsza” ani „ważniejsza” od L2, tylko po prostu pierwsza w kolejności oznaczeń. Jeśli na jednej stronie dokumentacji widzisz kilka podobnych elementów, numeracja pomaga szybko ustalić, o którym dokładnie fragmencie mowa.
Obok symbolu często pojawia się też wartość indukcyjności. Najczęściej jest zapisana w henrach, milihenrach albo mikrohenrach. W praktyce to właśnie ta liczba mówi najwięcej o zachowaniu elementu w układzie, ale nie daje jeszcze pełnego obrazu. Przy doborze trzeba zwykle sprawdzić również prąd nasycenia, rezystancję uzwojenia DC oraz dopuszczalną temperaturę pracy.
- L1, L2, L3 - oznaczenia referencyjne, które porządkują schemat.
- 10 µH, 47 µH, 1 mH - przykładowe wartości indukcyjności, ważne dla filtrów i przetwornic.
- 2 A, 5 A, 10 A - jeśli pojawiają się w dokumentacji, odnoszą się do obciążalności prądowej, a nie do samego symbolu.
- DCR - rezystancja DC uzwojenia; im niższa, tym mniejsze straty w pracy ciągłej.
Jeśli czytasz dokumentację serwisową falownika, zasilacza albo sterownika ładowania, nie zatrzymuj się na samym L1. Ja zawsze sprawdzam tabelę elementów i opis przy danym fragmencie obwodu, bo ten sam symbol może oznaczać bardzo różne komponenty o zupełnie innym przeznaczeniu. Dzięki temu łatwiej przejść do następnego kroku, czyli odróżnienia cewki od podobnych elementów.
Cewka, dławik, transformator i ferryt nie są tym samym
To jedna z najczęstszych pułapek. Na pierwszy rzut oka wszystkie te elementy „wyglądają podobnie”, bo bazują na zjawisku indukcji, ale pełnią inną rolę. Cewka może służyć do magazynowania energii, dławik do tłumienia tętnień i zakłóceń, transformator do przenoszenia energii między uzwojeniami, a element ferrytowy do ograniczania szumów w określonym paśmie.
| Element | Główna funkcja | Jak zwykle rozpoznasz go na schemacie | Typowy błąd |
|---|---|---|---|
| Cewka | Magazynowanie energii w polu magnetycznym | Symbol uzwojenia, czasem z rdzeniem | Uznanie jej za „zwykły przewód” bez sprawdzenia parametrów |
| Dławik | Ograniczanie zmian prądu i tłumienie zakłóceń | Często ten sam symbol co cewka, ale w filtrze lub zasilaniu | Mylenie roli z klasyczną cewką rezonansową |
| Transformator | Przeniesienie energii między uzwojeniami i zmiana poziomu napięcia | Dwie cewki połączone magnetycznie, często z kropkami biegunowości | Brak uwagi na liczbę uzwojeń i izolację galwaniczną |
| Ferryt bead | Tłumienie zakłóceń wysokiej częstotliwości | Bywa rysowany osobno albo podobnie do małej cewki | Przyjęcie, że to po prostu inductor o dowolnym zastosowaniu |
W praktyce nie chodzi o akademicką precyzję, tylko o uniknięcie błędu przy wymianie albo analizie układu. Jeśli widzę cewkę w pobliżu tranzystora kluczującego, od razu zakładam pracę impulsową. Jeśli znajduje się przy wejściu zasilania, częściej myślę o filtrze EMI albo dławiku od zakłóceń. Ten kontekst jest ważniejszy niż sam kształt symbolu i prowadzi nas do zastosowań w elektronice mocy.
Gdzie ten element pojawia się w elektronice mocy i fotowoltaice
W instalacjach fotowoltaicznych cewka pojawia się częściej, niż wiele osób przypuszcza. Znajdziesz ją w falownikach, przetwornicach DC-DC, filtrach wejściowych, układach wygładzania prądu oraz w obwodach, które mają ograniczyć zakłócenia generowane przez szybkie przełączanie tranzystorów. To właśnie tam element indukcyjny ma realny wpływ na sprawność, temperaturę pracy i stabilność całego systemu.
Najbardziej praktyczne przykłady są zwykle trzy. Po pierwsze, przetwornica typu buck lub boost potrzebuje indukcyjności do magazynowania energii między kolejnymi impulsami. Po drugie, filtr EMI wykorzystuje dławiki do ograniczania szumów przewodzonych. Po trzecie, w falowniku sieciowym elementy indukcyjne pomagają wygładzać prąd oddawany do sieci, co ma znaczenie zarówno dla jakości energii, jak i dla zgodności z wymaganiami urządzenia.
- Przetwornica DC-DC - cewka decyduje o tętnieniach prądu i sprawności układu.
- Filtr EMI - dławik ogranicza zakłócenia, które mogłyby wracać do instalacji.
- Falownik PV - element indukcyjny pomaga kształtować prąd po stronie AC lub DC.
- Układ MPPT - w wielu topologiach zmagazynowana energia jest jednym z filarów pracy algorytmu.
To dobry moment, żeby spojrzeć na szerszy obraz: w energetyce słonecznej symbol cewki nie jest drobnym detalem graficznym, tylko wskazówką, gdzie układ przechowuje energię i gdzie mogą pojawić się straty. Jeżeli rozumiesz jego rolę, szybciej ocenisz, czy dana sekcja schematu dotyczy filtracji, konwersji, czy stabilizacji pracy przetwornicy. A skoro to już jasne, zostaje jeszcze jedna ważna rzecz: typowe pomyłki.
Najczęstsze pomyłki przy czytaniu schematów
Przy symbolach elementów indukcyjnych błędy wynikają najczęściej z pośpiechu. Schemat wygląda znajomo, więc łatwo uznać, że każdy „zawijas” oznacza to samo. W praktyce wystarczy kilka sekund uważności, żeby uniknąć złej interpretacji.
- Mylenie cewki z rezystorem - szczególnie wtedy, gdy schemat jest uproszczony albo słabo czytelny.
- Ignorowanie dodatkowych linii - one często wskazują rdzeń, który zmienia zachowanie elementu.
- Pomijanie strzałki - symbol regulacji oznacza, że indukcyjność nie jest stała.
- Zakładanie, że dławik i cewka to to samo w każdym układzie - funkcja zależy od miejsca w obwodzie.
- Czytanie samej wartości bez jednostki - 10 µH i 10 mH to dwa zupełnie różne światy.
- Ocenianie elementu bez BOM-u i noty katalogowej - na schemacie nie zawsze widać prąd, DCR ani typ rdzenia.
Ja w takich sytuacjach stosuję prostą zasadę: najpierw patrzę na symbol, potem na opis, a na końcu na fragment układu, w którym element pracuje. Jeśli cewka stoi w szeregu z tranzystorem mocy, myślę o energii i przełączaniu. Jeśli jest przy wejściu zasilania, myślę o filtracji i zakłóceniach. To ułożenie informacji daje dużo lepszy wynik niż patrzenie na samą ikonę.
Co zapamiętać, gdy projekt trafia do twoich rąk
Najważniejsze jest to, że symbol cewki nie jest ozdobą schematu, tylko skrótem myślowym dla całego zestawu informacji: rodzaju elementu, jego roli i często także konstrukcji. W praktyce najwięcej mówią trzy rzeczy jednocześnie: kształt symbolu, oznaczenie literowe i miejsce w obwodzie.
- Jeśli widzisz podstawowy symbol uzwojenia, myśl najpierw o indukcyjności, a dopiero potem o dokładnym zastosowaniu.
- Jeśli przy symbolu pojawia się rdzeń, strzałka albo dwa sprzężone uzwojenia, nie zakładaj prostego odpowiednika „cewka = cewka”.
- Jeśli projekt dotyczy zasilania, falownika lub fotowoltaiki, szukaj informacji o pracy impulsowej, filtracji i ograniczaniu zakłóceń.
- Jeśli chcesz dobrać zamiennik, samo L1 na schemacie nie wystarczy - potrzebna jest też wartość, prąd, DCR i typ rdzenia.
W dobrze napisanej dokumentacji ten jeden symbol pozwala szybko zrozumieć, co dzieje się z energią w układzie. I właśnie o to chodzi: nie tylko rozpoznać znak, ale umieć odczytać z niego praktyczny sens całego fragmentu schematu.
