Najwięcej kłopotów w elektryce sprawia zwykle nie sama fizyka, tylko uporządkowanie danych i dobranie właściwego wzoru. Zebrałem tu najważniejsze zależności dotyczące prądu, napięcia, oporu, mocy i energii, a także pokazałem, jak używać ich w prostych obliczeniach domowych i przy fotowoltaice.
Najważniejsze zależności w elektryce w jednym miejscu
- Natężenie prądu liczy się ze wzoru I = Q / t, a ładunek z Q = I · t.

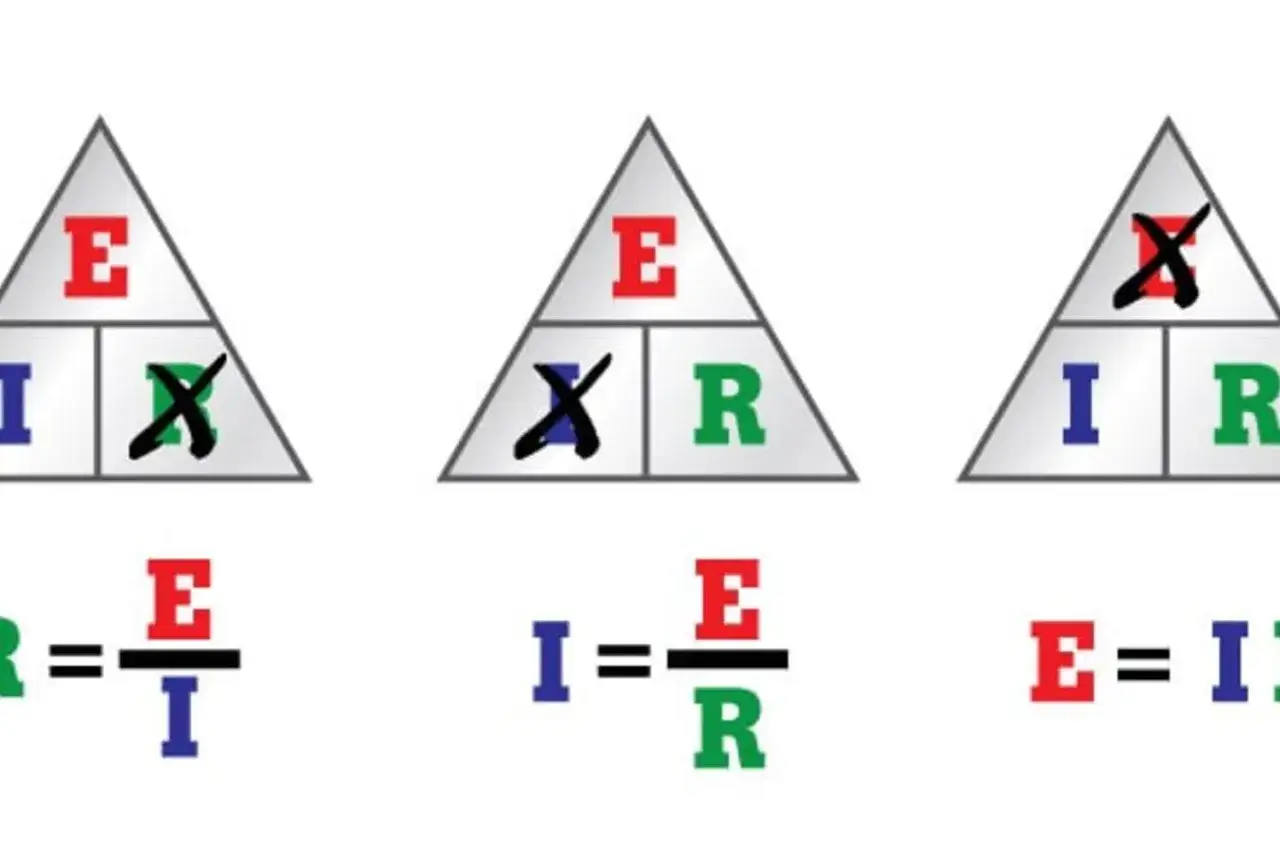

- Napięcie, natężenie i opór łączy prawo Ohma: U = R · I.
- Moc najczęściej oblicza się z P = U · I, a dla odbiorników oporowych także z P = I2R i P = U2 / R.
- Energia / praca prądu to W = P · t, czyli w praktyce zużycie liczone często w kWh.
- W instalacji domowej odbiorniki są połączone równolegle, a w prostych obliczeniach fotowoltaicznych trzeba pilnować, czy patrzysz na stronę DC, czy AC.
Zanim zaczniesz liczyć, nazwij wielkości
Ja zawsze zaczynam od prostego pytania: co jest dane, a co mam znaleźć? W elektryce najczęściej obracamy się wokół kilku symboli, które trzeba rozumieć, a nie tylko pamiętać z pamięci. Bez tego nawet dobry wzór potrafi zostać użyty w złym miejscu.
| Wielkość | Symbol | Jednostka | Co oznacza w praktyce |
|---|---|---|---|
| Natężenie prądu | I | A | Jak dużo ładunku przepływa w jednostce czasu. |
| Napięcie | U | V | Jak silnie „pcha” źródło energii elektrony w obwodzie. |
| Opór | R | Ω | Jak mocno element utrudnia przepływ prądu. |
| Ładunek | Q | C | Ile ładunku faktycznie przepłynęło. |
| Moc | P | W | Jak szybko urządzenie pobiera lub oddaje energię. |
| Praca / energia | W | J, kWh | Ile energii zużyto lub przekazano w czasie. |
| Opór właściwy | ρ | Ω·m | Cecha materiału, ważna przy doborze przewodów. |
Warto też pamiętać o przedrostkach: mA to tysięczna część ampera, kW to 1000 W, a 1 kWh to energia zużyta przez odbiornik o mocy 1 kW w ciągu 1 godziny, czyli 3,6 MJ. Kiedy te podstawy są jasne, same równania robią się znacznie prostsze.
Najważniejsze wzory, które naprawdę się wykorzystuje
Jeśli miałbym zostawić tylko jedną kartkę z elektryki, znalazłyby się na niej właśnie te zależności. To one pojawiają się w zadaniach szkolnych, prostych obliczeniach technicznych i przy analizie zużycia energii.
Wzory podstawowe
| Wzór | Co oblicza | Kiedy jest najprzydatniejszy |
|---|---|---|
| I = Q / t | Natężenie prądu | Gdy znasz ładunek i czas przepływu. |
| Q = I · t | Ładunek elektryczny | Gdy chcesz policzyć, ile ładunku przepłynęło. |
| U = W / Q | Napięcie | Gdy łączysz napięcie z pracą i ładunkiem. |
| W = U · Q | Pracę / energię | Gdy znasz napięcie i ładunek. |
| R = U / I | Opór | To klasyczna postać prawa Ohma. |
| U = R · I | Napięcie | Najwygodniejsza postać prawa Ohma w obliczeniach. |
| I = U / R | Natężenie | Gdy znasz napięcie i opór elementu. |
| P = U · I | Moc | Najbardziej uniwersalny wzór na moc elektryczną. |
| W = P · t | Energię / pracę | Przy rachunkach za prąd i analizie zużycia. |
Przeczytaj również: Dżul, Wh, kWh - Przelicz energię, zrozum rachunki i PV
Wzory szczególnie ważne dla odbiorników oporowych
| Wzór | Po co go znać | Uwaga praktyczna |
|---|---|---|
| P = I2R | Gdy chcesz policzyć moc bez znajomości napięcia. | Działa dla prostych odbiorników oporowych. |
| P = U2 / R | Gdy znasz napięcie i opór. | Bardzo wygodne przy grzałkach, żarówkach i rezystorach. |
| R = ρ · l / S | Gdy liczysz opór przewodnika z jego materiału i wymiarów. | Dłuższy przewód ma większy opór, a grubszy mniejszy. |
Ja polecam zapamiętać nie tylko sam zapis, ale też sens: napięcie „napędza”, natężenie „płynie”, opór „hamuje”, a moc mówi, jak szybko energia się zmienia. To pozwala od razu wyczuć, czy wynik ma sens, jeszcze zanim sprawdzisz go na kalkulatorze.
Jak przekształcać równania i szybko liczyć wyniki
W praktyce najczęściej nie szukasz wzoru „od zera”, tylko przekształcasz już znaną zależność. To jest dużo prostsze, jeśli pilnujesz jednej zasady: najpierw jednostki, potem liczby. Gdy jednostki się nie zgadzają, wynik zwykle też będzie błędny.
- Wypisz dane z jednostkami i od razu zamień je na wspólny układ, jeśli trzeba.
- Wybierz wzór, w którym występuje szukana wielkość.
- Przekształć równanie tak, aby niewiadoma została sama po jednej stronie.
- Podstaw liczby i policz.
- Sprawdź, czy wynik ma odpowiednią jednostkę i logiczną skalę.
| Przykład | Obliczenie | Wynik | Co z tego wynika |
|---|---|---|---|
| Czajnik 2000 W przy 230 V | I = P / U = 2000 / 230 | około 8,7 A | Takie urządzenie pobiera już zauważalny prąd. |
| Żarówka 60 W przy 230 V | I = P / U = 60 / 230 | około 0,26 A | Mała moc oznacza mały prąd. |
| Odbiornik 12 V i 120 W | I = P / U = 120 / 12 | 10 A | Przy niskim napięciu prąd szybko rośnie. |
| Grzałka 6 Ω przy 12 V | I = U / R = 12 / 6 | 2 A | Prawo Ohma pozwala liczyć prąd bezpośrednio. |
Takie szybkie przykłady bardzo pomagają ocenić skalę zjawiska. Gdy napięcie jest niskie, a moc duża, natężenie robi się spore niemal automatycznie. I właśnie to prowadzi do kolejnej ważnej sprawy: sposobu łączenia odbiorników w obwodzie.
Co zmienia połączenie szeregowe, a co równoległe
To jeden z tych tematów, które warto mieć pod ręką od razu, bo w zadaniach i w praktyce pojawia się bez przerwy. W domu odbiorniki są połączone równolegle, a nie szeregowo, dzięki czemu każdy z nich pracuje niezależnie. Ja traktuję to jako prostą zasadę projektową: jeśli urządzenia mają działać osobno, układ powinien dawać im to samo napięcie.
| Cecha | Połączenie szeregowe | Połączenie równoległe |
|---|---|---|
| Natężenie prądu | Jest takie samo w całym obwodzie. | Sumuje się w gałęziach. |
| Napięcie | Rozdziela się między elementy. | Jest takie samo na każdym odbiorniku. |
| Opór zastępczy | Rz = R1 + R2 + ... | 1 / Rz = 1 / R1 + 1 / R2 + ... |
| Awaria jednego elementu | Przerywa pracę całego obwodu. | Pozostałe gałęzie dalej działają. |
| Typowe zastosowanie | Proste układy, niektóre baterie, łańcuchy elementów. | Instalacja domowa, oświetlenie, gniazdka, większość odbiorników. |
W domu to rozwiązanie równoległe ma bardzo praktyczny sens: lodówka, komputer i oświetlenie mają dostać własne warunki pracy, a nie „dzielić się” napięciem między sobą. Gdy rozumiesz ten podział, łatwiej też przejść do tego, jak te same wzory działają w fotowoltaice.
Jak te wzory przydają się w domu i fotowoltaice
W instalacjach domowych i w PV najważniejsze jest to, że moc, napięcie i prąd zawsze są ze sobą powiązane. To właśnie dlatego przy obliczeniach nie wystarczy patrzeć tylko na waty z tabliczki znamionowej. Trzeba jeszcze wiedzieć, przy jakim napięciu ta moc ma się pojawić.
W fotowoltaice sprawa jest bardzo czytelna: panele produkują prąd stały, a falownik zamienia go na prąd przemienny 50 Hz, używany w gniazdkach. To oznacza, że po stronie paneli liczę zwykle prąd z zależności I = P / U, a po stronie domu można stosować ten sam schemat myślenia, tylko z napięciem sieciowym i wartościami skutecznymi. Gdy mam panel o mocy 400 W i napięciu roboczym około 40 V, dostaję prąd rzędu 10 A. Jeśli ta sama moc pojawia się po stronie 230 V, prąd spada do około 1,7 A.
I właśnie tu wychodzi praktyczna różnica: im niższe napięcie przy tej samej mocy, tym większy prąd. A większy prąd oznacza większe wymagania wobec przewodów, złącz i zabezpieczeń. W prostych obliczeniach domowych też to widać. Czajnik 2000 W przy 230 V pobiera około 8,7 A, więc nie jest to „mały” odbiornik tylko dlatego, że działa zwyczajnie w kuchni. W projektach PV ta sama logika pomaga ocenić, gdzie pojawią się straty i dlaczego nie wolno lekceważyć doboru przekroju przewodów.
Ja patrzę na to tak: moc mówi, ile energii trzeba dostarczyć, napięcie pokazuje warunki pracy, a prąd zdradza, jak obciążony będzie przewód i zabezpieczenie. To trio jest ważniejsze niż pojedynczy wzór wyjęty z kontekstu, bo dopiero razem daje pełny obraz.
Co sprawdzam na końcu, żeby nie pomylić jednostek
Na końcu zawsze robię szybki przegląd wyniku. To oszczędza mnóstwo czasu, bo wiele błędów da się wyłapać bez ponownego liczenia całego zadania.
- Czy jednostki się zgadzają? A nie mA, W nie kW, J nie kWh.
- Czy użyłem właściwego wzoru? Dla elementów oporowych można korzystać z przekształceń prawa Ohma, ale nie każdy element zachowuje się liniowo.
- Czy nie pomyliłem napięcia skutecznego z chwilowym? To ważne przy prądzie przemiennym.
- Czy połączenie jest szeregowe czy równoległe? Od tego zależy, co się sumuje, a co pozostaje takie samo.
- Czy wynik ma sens fizyczny? 2000 W przy 230 V to kilkanaście amperów, a nie setki amperów.
Jeżeli mam zostawić tylko jedną praktyczną radę, to tę: najpierw sprawdź jednostki, dopiero potem uznaj wynik za poprawny. W elektryce to właśnie jednostki najczęściej zdradzają błąd szybciej niż sama arytmetyka, a dobrze opanowane wzory stają się wtedy zwykłym narzędziem, nie przeszkodą.
