W praktyce napięcie elektryczne decyduje o tym, czy prąd popłynie, jak zachowa się odbiornik i czy instalacja będzie pracować bez strat oraz bezpiecznie. To nie jest tylko szkolna definicja: w domu, przy pomiarach i w fotowoltaice ta sama wartość U wpływa na dobór przewodów, zabezpieczeń i falownika. W tym tekście rozbijam temat na prosty mechanizm, praktyczne pomiary i typowe błędy, które naprawdę warto znać.
Najkrótsza droga do zrozumienia tematu
- Napięcie to różnica potencjałów, czyli energia przypadająca na jednostkowy ładunek między dwoma punktami obwodu.
- Samo napięcie nie mówi jeszcze, jak groźny lub wydajny jest układ; liczą się też prąd, opór i rodzaj obciążenia.
- Woltomierz podłącza się równolegle, a multimetr trzeba ustawić na właściwy tryb: AC albo DC.
- W Polsce w domach pracuje się zwykle na 230 V i 50 Hz, a w instalacjach PV dochodzi jeszcze strona stałoprądowa i falownik.
- Najczęstszy błąd to mylenie napięcia z natężeniem oraz pomiar bez sprawdzenia, jaki rodzaj prądu jest w obwodzie.
Co naprawdę oznacza różnica potencjałów

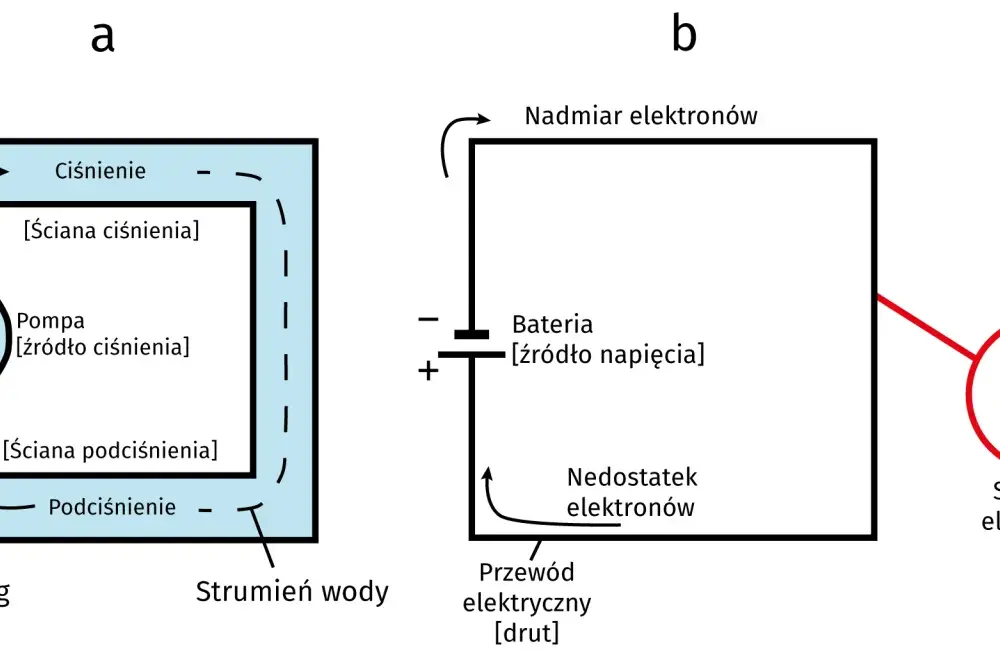

W fizyce napięcie opisuje różnicę energii między dwoma punktami obwodu przypadającą na jednostkowy ładunek. Najprostszy zapis to U = W/q, czyli praca wykonana na ładunku podzielona przez jego wartość. Z tego wynika też jednostka: 1 V = 1 J/C.
W praktyce patrzę na to jak na „napęd” dla ładunków. Im większa różnica potencjałów, tym silniejszy bodziec do ruchu, ale sam ten parametr nie mówi jeszcze, ile prądu popłynie. Do tego potrzebujesz jeszcze oporu i całej geometrii obwodu.
| Wielkość | Symbol | Co opisuje | Najczęstsze pomylenie |
|---|---|---|---|
| Napięcie | U | Różnicę energii między punktami | Z natężeniem prądu |
| Natężenie | I | Ile ładunku płynie w czasie | Ze „siłą” napięcia |
| Moc | P | Tempo przekazywania energii | Z samym napięciem |
Tu przydaje się także prawo Ohma: U = I × R. Jeśli opór rośnie, a źródło pozostaje to samo, prąd maleje. To właśnie dlatego dwa obwody z takim samym napięciem mogą zachowywać się zupełnie inaczej. Skoro już wiadomo, co oznacza U, naturalnie pojawia się pytanie: skąd obwód bierze tę różnicę energii.
Skąd bierze się różnica potencjałów w realnych instalacjach
Źródło napięcia utrzymuje rozdział ładunków i dostarcza energię do obwodu. W baterii robi to chemia, w generatorze ruch mechaniczny, a w instalacji PV ogniwa słoneczne wytwarzają prąd stały, który później falownik zamienia na parametry zgodne z siecią.
W Polsce w domowej instalacji najczęściej spotkasz 230 V, 50 Hz, a w sieci trójfazowej 400 V międzyfazowo. To ważne, bo urządzenie projektowane na jeden rodzaj zasilania może nie pracować poprawnie po podłączeniu do innego.
| Źródło | Co robi | Gdzie spotkasz | Na co uważać |
|---|---|---|---|
| Bateria lub akumulator | Daje prąd stały | Latarki, UPS, elektronika | Polaryzacja i stan naładowania |
| Sieć domowa | Daje prąd przemienny | Gniazdka i oświetlenie | Dobór zabezpieczeń i przewodów |
| Panel PV i string | Wytwarza napięcie po stronie DC | Instalacja fotowoltaiczna | Zależność od liczby modułów i temperatury |
| Falownik | Zamienia DC na AC | Systemy on-grid i hybrydowe | Zakres pracy wejściowej i dopasowanie do sieci |
Gdy układ już pracuje, najwięcej praktycznej wiedzy daje pomiar. I właśnie tu wiele osób popełnia pierwszy błąd, bo zakłada, że wystarczy „sprawdzić, czy coś jest”.
Jak mierzyć je poprawnie i bez zgadywania

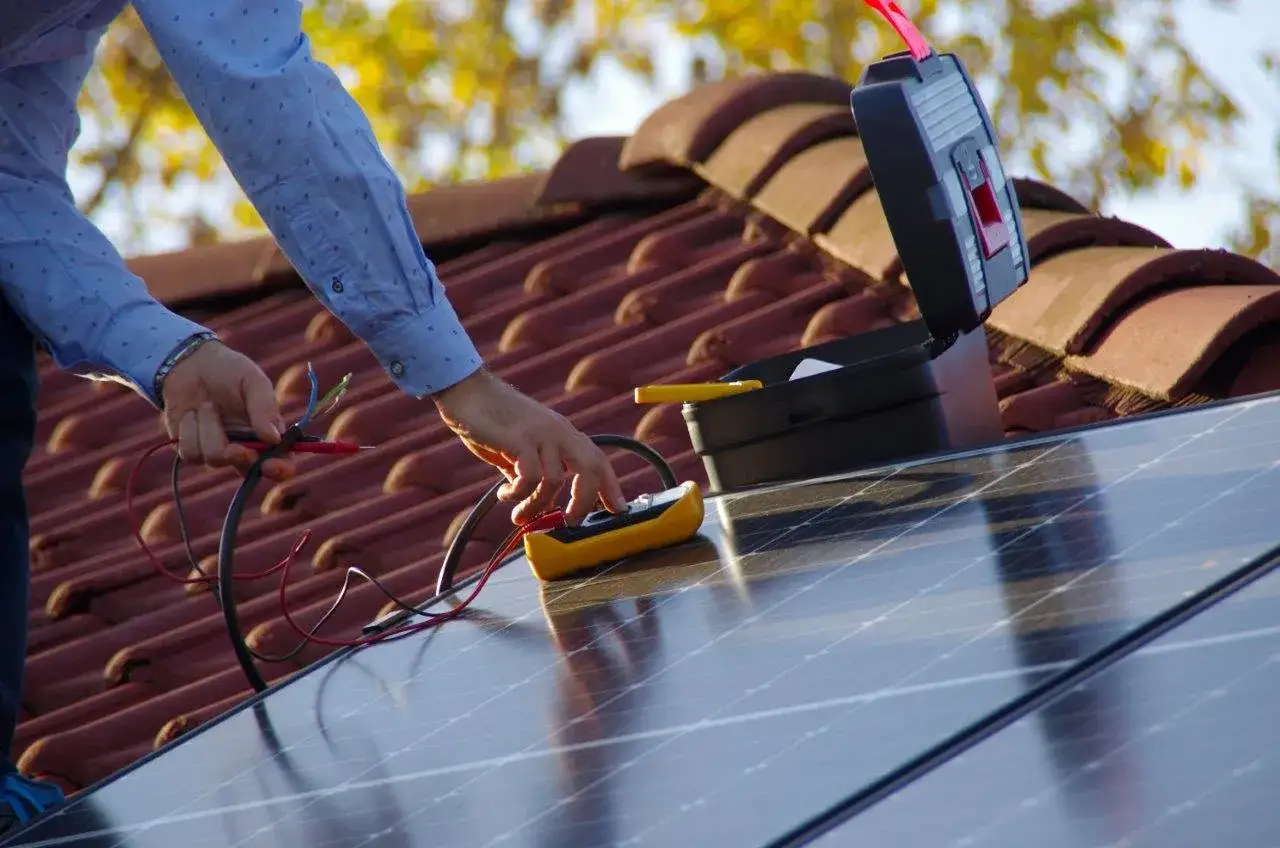

Najpewniejsze narzędzie to multimetr ustawiony na pomiar napięcia. Woltomierz lub multimetr podłącza się równolegle do punktów, między którymi chcesz sprawdzić różnicę potencjałów. To odróżnia ten pomiar od pomiaru prądu, który wykonuje się inaczej i w innym gnieździe miernika.
- Wybierz tryb V~ dla prądu przemiennego albo V⎓ dla stałego.
- Przewód czarny włóż do COM, czerwony do gniazda V.
- Zacznij od wyższego zakresu, jeśli nie wiesz, jakiej wartości się spodziewać.
- Przyłóż sondy do dwóch punktów pomiaru i odczytaj wynik.
- Po pomiarze odłącz sondy, zanim zmienisz tryb lub zakres.
Najczęstsze potknięcia są banalne, ale kosztowne: pomiar w złym trybie AC/DC, zostawienie przewodu w gnieździe do prądu, a potem próba mierzenia napięcia, albo dotknięcie odsłoniętych końcówek w rozdzielni. Jeśli nie masz doświadczenia, przy pracy na otwartym obwodzie lepiej zatrzymać się na bezpiecznym, zewnętrznym pomiarze albo zlecić zadanie elektrykowi. W instalacjach słonecznych te same zasady obowiązują, ale skala i konsekwencje są już wyraźnie większe.
Dlaczego w fotowoltaice ten parametr ma szczególne znaczenie
Po stronie paneli i stringów napięcie wpływa nie tylko na działanie urządzeń, ale też na straty przesyłu. Przy tej samej mocy wyższe U oznacza niższy prąd, a niższy prąd to zwykle mniejsze straty cieplne na przewodach. Dla przykładu 1 kW przy 230 V daje około 4,3 A, a przy 48 V już ponad 20 A.
To dlatego w projektowaniu instalacji PV nie wystarczy policzyć liczby modułów. Trzeba jeszcze sprawdzić zakres pracy falownika, konfigurację stringów, spadki napięcia na kablach i punkt maksymalnej mocy MPPT, czyli układ śledzący, w którym system pracuje najwydajniej.
| Element | Po co jest | Na co patrzeć |
|---|---|---|
| Moduły PV | Wytwarzają energię stałoprądową | Parametry w mrozie i upale, bo wpływają na U |
| String | Łączy moduły szeregowo | Zbyt wysokie lub zbyt niskie napięcie robocze |
| Falownik | Zmienia DC na AC | Zakres MPPT i maksymalne dopuszczalne U |
| Zabezpieczenia | Chronią instalację | Dopasowanie do napięcia i prądu obwodu |
Kiedy te zależności są źle policzone, pojawiają się błędy, które w praktyce widać od razu: spadek uzysku, wyłączanie falownika albo niepotrzebne grzanie przewodów. Z tego powodu warto też znać błędy, które zniekształcają wyniki i prowadzą do złych decyzji.
Najczęstsze błędy, które zniekształcają wynik
- Mylenie napięcia z natężeniem. Sam wynik w woltach nie mówi, jak duży prąd płynie przez odbiornik.
- Ignorowanie rodzaju prądu. Inny tryb ustawiasz dla AC, inny dla DC, a pomyłka daje fałszywy odczyt lub uszkadza miernik.
- Patrzenie tylko na pomiar „na pusto”. W niektórych układach warto sprawdzić też zachowanie pod obciążeniem, bo wtedy widać spadki na przewodach i złączach.
- Pomijanie długości przewodów. Im dłuższa trasa i wyższy prąd, tym bardziej spadek napięcia zaczyna mieć znaczenie.
- Zakładanie, że wyższe U zawsze oznacza większe zagrożenie niż wszystko inne. W praktyce liczą się też opór ciała, droga przepływu i warunki środowiskowe.
W instalacji domowej i w układach PV najbardziej rozsądna zasada jest prosta: jeśli nie umiesz jasno nazwać punktów pomiaru, nie mierz „na czuja”. Dobre odczyty są ważne, ale jeszcze ważniejsze jest to, żeby nie wprowadzić do układu przypadkowego zwarcia albo nie wyciągać pochopnych wniosków z jednego odczytu. Dlatego na końcu sprowadzam temat do kilku praktycznych zasad, które naprawdę ułatwiają decyzje.
Co sprawdzać przed modernizacją instalacji lub montażem paneli
Jeśli chcesz podejść do tematu praktycznie, nie zatrzymuj się na samej wartości U. Sprawdź, czy urządzenia pracują w tym samym standardzie zasilania, czy przewody mają odpowiedni przekrój, czy falownik mieści się w założonym zakresie i czy zabezpieczenia są dobrane do realnego obciążenia.
W domu najczęściej wystarcza znajomość prostego zestawu: 230 V, 50 Hz, właściwy typ pomiaru i świadomość, gdzie kończy się bezpieczna samodzielna weryfikacja. W fotowoltaice dochodzi jeszcze projekt stringów, spadki napięcia i dopasowanie inwertera do parametrów modułów, bo tam drobny błąd w obliczeniach od razu odbija się na uzysku.
Najlepszy wniosek jest dość praktyczny: samo napięcie nie rozwiązuje żadnego problemu, ale bez jego zrozumienia trudno dobrze dobrać sprzęt, ocenić wyniki pomiarów i uniknąć strat w instalacji.
