Kabel YKXS to praktyczne rozwiązanie do stałych tras zasilających, zwłaszcza tam, gdzie liczą się odporność mechaniczna, sensowna obciążalność i możliwość układania w ziemi albo w kanałach kablowych. W tym tekście rozkładam go na czynniki pierwsze: z czego jest zbudowany, gdzie ma realny sens, kiedy lepiej wybrać inną odmianę i na co uważać przy doborze do instalacji domowej albo fotowoltaicznej. To ważne, bo przy kablach błąd nie kończy się na koszcie zakupu, tylko często na przegrzewaniu, spadkach napięcia i problemach przy odbiorze.
Najważniejsze informacje o kablu YKXS
- To kabel elektroenergetyczny niskiego napięcia, zwykle o parametrach 0,6/1 kV, przeznaczony do stałych instalacji.
- Ma miedziane żyły, izolację XLPE i zewnętrzną powłokę PVC, czyli jest odporniejszy termicznie niż klasyczne rozwiązania oparte wyłącznie na PVC.
- Sprawdza się wewnątrz budynków, na zewnątrz, w kanałach kablowych i często także w ziemi, jeśli pozwala na to konkretna karta katalogowa i warunki montażu.
- W instalacjach PV najczęściej ma sens po stronie AC, a nie jako przewód stringów DC.
- Wersja z dopiskiem żo ma żyłę ochronną zielono-żółtą, co upraszcza część instalacji.
- Przy doborze kluczowe są: długość trasy, obciążenie prądowe, spadek napięcia, temperatura i sposób ułożenia.
Co to jest kabel YKXS i kiedy ma sens
Najkrócej mówiąc, YKXS to kabel do przesyłu energii elektrycznej w instalacjach niskiego napięcia. Ja traktuję go jako solidny wybór do stałych połączeń zasilających, a nie do ruchomych podłączeń czy prowizorycznych przedłużeń. W praktyce oznacza to trasy w budynkach, rozdzielnicach, kanałach kablowych, w gruncie oraz w miejscach, gdzie kabel nie jest narażony na ciągłe zginanie.
To dobry trop dla czytelnika, który buduje albo modernizuje instalację domową, gospodarczą lub techniczną. W fotowoltaice kabel tego typu najczęściej pojawia się po stronie AC, czyli między falownikiem a rozdzielnicą, punktem przyłączenia albo innym elementem sieci zasilającej. Nie zastępuje on jednak typowego przewodu solarnego na odcinkach DC, więc tutaj łatwo o pomyłkę, jeśli patrzy się tylko na „kabel do energii”.
Warto też od razu zaznaczyć granicę: jeśli miejsce pracy wymaga elastyczności, częstego przesuwania albo bardzo dużej odporności na uszkodzenia mechaniczne, sam YKXS nie zawsze będzie najlepszy. To kabel do instalacji stałej, a nie rozwiązanie uniwersalne do wszystkiego. Z tego powodu następny krok to zrozumienie jego budowy, bo ona dobrze tłumaczy, dlaczego działa tam, gdzie działa.
Jak jest zbudowany i jakie parametry naprawdę mają znaczenie
W kablu YKXS najważniejsze są trzy warstwy funkcjonalne: miedziane żyły przewodzące, izolacja z XLPE oraz zewnętrzna powłoka z PVC. W praktyce daje to dobre połączenie przewodności, odporności termicznej i ochrony mechanicznej. W oznaczeniach technicznych litera X odnosi się do polietylenu usieciowanego, a Y do PVC, więc już sam symbol podpowiada, z jakim materiałem masz do czynienia.
| Cecha | Co oznacza w praktyce |
|---|---|
| Napięcie znamionowe 0,6/1 kV | Kabel jest przeznaczony do niskiego napięcia, nie do sieci średniego napięcia. |
| Żyły miedziane | Dają bardzo dobrą przewodność i są standardem w wielu instalacjach zasilających. |
| Izolacja XLPE | Umożliwia wyższą temperaturę pracy żył niż klasyczne rozwiązania oparte na zwykłym PVC. |
| Powłoka PVC | Chroni kabel i pomaga w jego układaniu w typowych trasach instalacyjnych. |
| Temperatura pracy | W kartach technicznych spotyka się zakres od -30°C do +90°C, zależnie od producenta i konkretnej wersji. |
| Promień gięcia | Dla jednożyłowych zwykle 15 x D, a dla wielożyłowych 12 x D, gdzie D to średnica zewnętrzna kabla. |
Na etapie montażu nie ignoruję też dwóch rzeczy, które często umykają osobom mniej technicznym. Po pierwsze, kabel bywa dopuszczony do układania bezpośrednio w ziemi, ale tylko wtedy, gdy konkretna karta katalogowa i warunki miejsca na to pozwalają. Po drugie, podczas instalacji bez podgrzewania trzeba pilnować minimalnej temperatury układania, która w wielu kartach wynosi około -5°C. To drobiazg dopóki nie robisz montażu zimą, a wtedy staje się realnym ograniczeniem. Dzięki temu łatwiej ocenić, gdzie ten kabel rzeczywiście działa dobrze, a gdzie zaczynają się kompromisy.
Gdzie sprawdza się najlepiej w instalacjach i fotowoltaice
Najbardziej naturalne zastosowanie YKXS widzę w instalacjach stałych, zasilających i rozdzielczych. To kabel, który dobrze pasuje do tras prowadzonych w budynkach, w kanałach kablowych, na konstrukcjach i w gruncie. W wielu kartach technicznych dopuszcza się nawet układanie w betonie albo w wodzie, ale tylko wtedy, gdy takie rozwiązanie jest dozwolone lokalnie i nie grozi uszkodzeniem mechanicznym. Tu właśnie wychodzi przewaga kabla o sensownej konstrukcji, a nie tylko „grubości na oko”.
W obszarze fotowoltaiki traktuję go jako rozsądny wybór po stronie AC, szczególnie tam, gdzie falownik trzeba podłączyć do rozdzielnicy lub do sieci obiektu. Przy większych trasach i na zewnątrz przydaje się jego stabilna konstrukcja i odporność na warunki środowiskowe. Natomiast po stronie DC, czyli w stringach między modułami a falownikiem, zwykle stosuje się inne rozwiązania, projektowane stricte pod instalacje solarne. To ważne rozróżnienie, bo sama nazwa „kabel do energii” potrafi wprowadzić w błąd.
Jeżeli mam wskazać typowe scenariusze, w których ten kabel ma najwięcej sensu, to są to przede wszystkim:
- zasilanie rozdzielnic i podrozdzielnic,
- połączenie falownika z częścią AC instalacji PV,
- stałe trasy w ziemi lub w kanałach kablowych,
- obiekty przemysłowe i techniczne, gdzie liczy się powtarzalność oraz dobra obciążalność,
- instalacje zewnętrzne, jeśli przewidziano odpowiednią ochronę i warunki pracy.
To prowadzi do kolejnego pytania, które pojawia się niemal zawsze: czym YKXS różni się od popularniejszych typów kabli i kiedy ta różnica naprawdę ma znaczenie.
Czym różni się od YKY, YAKXS i wersji z żyłą ochronną

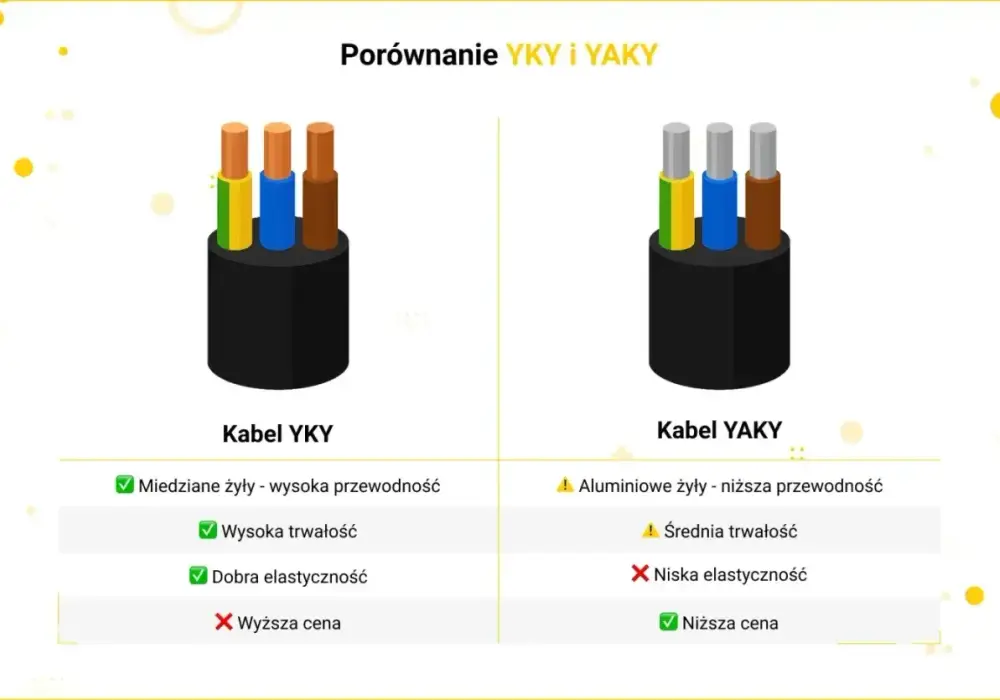

W praktyce najczęściej porównuje się YKXS z YKY, YAKXS oraz z odmianą oznaczaną jako YKXSżo. Różnice są istotne, bo wpływają na sposób pracy kabla, jego masę, przewodność i układ żył. Ja zwykle patrzę na to nie jak na akademicką klasyfikację, tylko jak na wybór między wygodą montażu, parametrami a wymaganiami konkretnej trasy.
| Typ kabla | Najważniejsza cecha | Kiedy ma sens |
|---|---|---|
| YKXS | Miedź, izolacja XLPE, powłoka PVC | Gdy chcesz kabel do stałej instalacji z dobrą odpornością termiczną i uniwersalnym zastosowaniem. |
| YKY | Rozwiązanie oparte na PVC | Gdy wystarcza klasyczny kabel instalacyjny do typowych tras zasilających. |
| YAKXS | Żyły aluminiowe zamiast miedzianych | Gdy ważna jest masa kabla i koszt materiału, a projekt dopuszcza aluminium. |
| YKXSżo | Wersja z żyłą ochronną zielono-żółtą | Gdy potrzebujesz przewidzianego w kablu toru ochronnego, bez osobnego prowadzenia PE. |
Najważniejsza różnica między YKXS a YKY to nie marketing, tylko właściwości izolacji. XLPE lepiej znosi podwyższoną temperaturę pracy, co bywa przydatne tam, gdzie obciążenie jest większe albo trasa nie ma idealnych warunków chłodzenia. Z kolei YAKXS bywa wybierany tam, gdzie projekt dopuszcza żyły aluminiowe i liczy się redukcja masy. W praktyce nie chodzi o to, który kabel jest „lepszy”, tylko który jest zgodny z projektem i warunkami ułożenia.
Jeśli mam wyciągnąć jedną prostą zasadę, to brzmi ona tak: w kablu liczy się nie tylko przekrój, ale też materiał żyły, izolacja, układ żył i to, jak instalacja będzie pracowała przez lata. Z tego powodu sam symbol nigdy nie wystarcza, a doboru nie robi się na skróty.
Jak dobrać przekrój bez zgadywania
Przy doborze przekroju nie zaczynam od pytania „ile ma mieć milimetrów”, tylko od pytania, jaką pracę ma wykonać ten kabel. Potrzebuję znać obciążenie prądowe, długość trasy, sposób ułożenia, temperaturę otoczenia i to, czy kable będą grupowane z innymi przewodami. Bez tych danych można łatwo przewymiarować instalację albo, co gorsza, dobrać ją zbyt słabo.
- Najpierw ustalam prąd roboczy odbiornika albo falownika.
- Potem mierzę rzeczywistą długość trasy, a nie tylko odległość „w linii prostej”.
- Sprawdzam dopuszczalny spadek napięcia dla danej części instalacji.
- Uwzględniam sposób ułożenia, bo kabel w ziemi pracuje inaczej niż kabel w korycie czy na konstrukcji.
- Na końcu weryfikuję obciążalność prądową z dokumentacji producenta i warunkami korekcyjnymi.
Najczęstszy błąd, który widzę, to dobór „na oko” według mocy urządzenia. To za mało, bo kabel o tym samym przekroju może zachowywać się zupełnie inaczej w krótkiej trasie w budynku i w długim odcinku prowadzonym w gruncie. W instalacjach PV ten problem jest szczególnie widoczny, bo dłuższe trasy potrafią szybko podnieść straty i wymusić większy przekrój, niż intuicja podpowiada na pierwszy rzut oka.
Drugi błąd to nieuwzględnienie temperatury otoczenia i grupowania kabli. Jeśli kilka obwodów idzie razem, jeden kabel grzeje drugi i jego realna obciążalność spada. To właśnie dlatego w praktyce projektowej nie ufam prostym hasłom typu „ten przekrój zawsze wystarczy”, tylko patrzę na warunki pracy. A skoro o warunkach mowa, to równie ważny jest sam montaż, bo nawet dobrze dobrany kabel można zepsuć na etapie układania.
Na co zwracam uwagę przy montażu, żeby kabel pracował bezpiecznie przez lata
Dobry montaż zaczyna się od respektowania ograniczeń mechanicznych. Nie zginam kabla ostrzej niż pozwala na to promień gięcia, czyli zwykle 15 x D dla jednożyłowych i 12 x D dla wielożyłowych. Nie przeciągam go przez ostre krawędzie, nie szarpię podczas wciągania i nie traktuję jako elementu, który ma „jakoś się ułożyć sam”. W instalacjach energoelektrycznych takie skróty mszczą się szybciej, niż większość osób zakłada.
Ważna jest też siła podczas przeciągania. W kartach technicznych spotyka się ograniczenie na poziomie maksymalnie 50 × S, gdzie S to suma przekrojów wszystkich żył w mm². To brzmi technicznie, ale sens jest prosty: kabel ma wytrzymać montaż, a nie być przeciągany z nadmiernym oporem aż do uszkodzenia izolacji albo żył. Dla zimowych montaży istotna jest również temperatura układania, bo przy zbyt niskiej kabel robi się sztywniejszy i łatwiej o mikrouszkodzenia.
Na końcu sprawdzam jeszcze trzy rzeczy: zgodność z projektem, poprawne zakończenia żył i warunki pracy po uruchomieniu. Jeśli kabel ma pracować na zewnątrz, zwracam uwagę na odporność powłoki i sens ochrony przed promieniowaniem UV. Jeśli ma iść w ziemi, upewniam się, że trasa jest przygotowana pod stałe ułożenie, a nie pod późniejsze poprawki „w biegu”. Z mojego punktu widzenia to właśnie ten etap decyduje, czy instalacja będzie tylko działać, czy będzie działać stabilnie przez lata.
Jeśli trzeba zapamiętać jedną rzecz, to tę: YKXS jest dobrym kablem wtedy, gdy dobierzesz go do realnych warunków, a nie do samej nazwy urządzenia czy mocy na tabliczce. Dobrze dobrany przekrój, właściwy typ żyły i spokojny montaż dają więcej niż przypadkowo „grubszy” kabel bez analizy trasy.
