Układ TN-C - zasady, błędy i bezpieczna modernizacja

Układ TN-C jest prosty w założeniu: przewód neutralny i ochronny są połączone w jeden przewód PEN, a to upraszcza sieć, ale jednocześnie mocno podnosi wymagania wobec wykonania instalacji. W praktyce ten temat wraca najczęściej przy modernizacji starego domu, mieszkaniu w bloku z dawną instalacją albo przy planowaniu fotowoltaiki, gdzie trzeba dobrać zabezpieczenia do realnego układu sieci. Poniżej rozkładam to na konkretne zasady, ograniczenia i najczęstsze błędy, które naprawdę mają znaczenie.

Jak działa układ TN-C

W TN-C punkt neutralny źródła jest uziemiony, a części przewodzące dostępne urządzeń są połączone z tym punktem przez wspólny przewód PEN. To oznacza, że ten sam przewód pełni dwie funkcje naraz: wraca nim prąd roboczy i płynie nim prąd uszkodzeniowy przy zwarciu do obudowy. W dobrze zaprojektowanej sieci ma to jedną zaletę: uszkodzenie izolacji powoduje duży prąd zwarciowy, który powinien szybko zadziałać na zabezpieczenie nadprądowe. Właśnie dlatego TN-C opiera się bardziej na niskiej impedancji pętli zwarcia i sprawnym wyłączeniu niż na dodatkowej ostrożności przy samej obudowie.

W praktyce TN-C ma sens tylko tam, gdzie trasa jest stała, przewody są odpowiednio grube, a sieć projektuje się jako część infrastruktury zasilającej, nie jako dowolną instalację końcową. Gdy patrzę na taki układ, zawsze sprawdzam najpierw, czy przewód PEN jest ciągły, dobrze połączony i ma właściwy przekrój, a dopiero potem zastanawiam się nad resztą modernizacji.

Warto zapamiętać jedną rzecz: funkcja ochronna ma pierwszeństwo przed neutralną. To właśnie od tego zależy bezpieczeństwo całej instalacji, a nie od samego faktu, że „prąd jakoś wraca do sieci”.

Czym różni się TN-C od TN-S i TN-C-S

Najwięcej nieporozumień bierze się stąd, że TN-C bywa traktowany jak cały rodzaj instalacji, a w rzeczywistości jest tylko jednym z wariantów układu TN. Różnica sprowadza się do tego, czy przewód ochronny i neutralny są połączone, czy rozdzielone oraz w którym miejscu następuje ten podział.

Przy typowych obwodach końcowych 1,5 mm² i 2,5 mm² TN-C nie jest rozwiązaniem, na które stawiałbym w nowej instalacji. To właśnie TN-C-S najczęściej powstaje przy remoncie starszego obiektu: sieć dostarcza jeszcze PEN, ale wewnątrz budynku od razu rozdziela się go na PE i N. Taki układ jest zwykle sensowniejszy eksploatacyjnie, bo pozwala odciążyć ochronę od prądu roboczego.

Najważniejszy problem w TN-C zaczyna się jednak tam, gdzie ktoś uznaje PEN za zwykły przewód neutralny. To prowadzi wprost do błędów, które najłatwiej widać dopiero wtedy, gdy coś przestaje działać.

Dlaczego przewód PEN jest tak wrażliwy na błędy

PEN nie wybacza fuszerki. Jeżeli zostanie przerwany, poluzowany albo źle połączony, część metalowych obudów może znaleźć się pod niebezpiecznym napięciem fazowym, czyli około 230 V względem ziemi. To nie jest teoria z podręcznika, tylko jedna z tych awarii, które przez chwilę nic nie pokazują, a potem nagle zmieniają zwykły dotyk w realne zagrożenie porażeniem.

• Minimalny przekrój ma znaczenie - w praktyce PEN powinien mieć co najmniej 10 mm² Cu albo 16 mm² Al w stałych instalacjach.
• Połączenia muszą być trwałe - luźna listwa, nadpalony zacisk albo korozja potrafią zrobić większy problem niż sam dobór aparatu.
• PEN nie może być traktowany jak zwykły przewód neutralny - jego funkcja ochronna jest kluczowa, więc nie powinno się go dowolnie rozłączać ani przerywać.
• Wyrównanie potencjałów jest obowiązkowe z praktycznego punktu widzenia - metalowe elementy budynku, rury i obudowy urządzeń powinny być spięte w spójny układ ochronny.
• Obwody ruchome to zły obszar dla TN-C - elastyczne przewody i urządzenia przenośne wymagają innego podejścia niż klasyczny, stały odcinek zasilania.

Dodatkowe uziemienie może poprawić warunki pracy instalacji, ale nie naprawi przerwanego PEN. Najczęstszy błąd, jaki widzę w starych obiektach, to dokładanie nowych obwodów bez sprawdzenia stanu przewodu ochronno-neutralnego i bez pomiarów. To właśnie wtedy TN-C przestaje być oszczędnym rozwiązaniem, a zaczyna być źródłem ryzyka.

Czy w TN-C można stosować różnicówki i inne zabezpieczenia

W klasycznym TN-C wyłącznik różnicowoprądowy nie jest właściwym narzędziem, bo przez ten sam przewód PEN płynie prąd roboczy i ochronny. RCD mierzy różnicę między przewodem fazowym a neutralnym, więc w układzie z jednym wspólnym PEN jego praca staje się nielogiczna albo po prostu nieskuteczna. Innymi słowy: jeśli ktoś próbuje dodać różnicówkę do nieprzebudowanej instalacji TN-C, zwykle nie rozwiązuje problemu, tylko maskuje go pozorną modernizacją.

Skuteczne zabezpieczenie w TN-C opiera się na trzech elementach: niskiej impedancji pętli zwarcia, właściwie dobranym zabezpieczeniu nadprądowym i bardzo dobrym stanie przewodu PEN. Dopiero po rozdziale na PE i N, czyli w układzie TN-C-S lub TN-S, można sensownie korzystać z RCD jako ochrony uzupełniającej.

• W TN-C najpierw liczy się szybkie wyłączenie zwarcia.
• W TN-C-S różnicówkę montuje się za punktem rozdziału PEN.
• Za RCD nie wolno ponownie łączyć N z PE, bo zaburza to działanie ochrony.
• Jeśli instalacja ma kilka starych odgałęzień, każde z nich trzeba ocenić osobno, a nie wrzucać do jednego schematu na skróty.

Jeżeli ktoś twierdzi, że wystarczy „dokręcić różnicówkę” do starej instalacji, zwykle upraszcza temat do granic ryzyka. Gdy instalacja ma już lata, realne pytanie brzmi nie czy ją lubić, tylko jak ją bezpiecznie przebudować.

Jak bezpiecznie modernizować starą instalację z TN-C

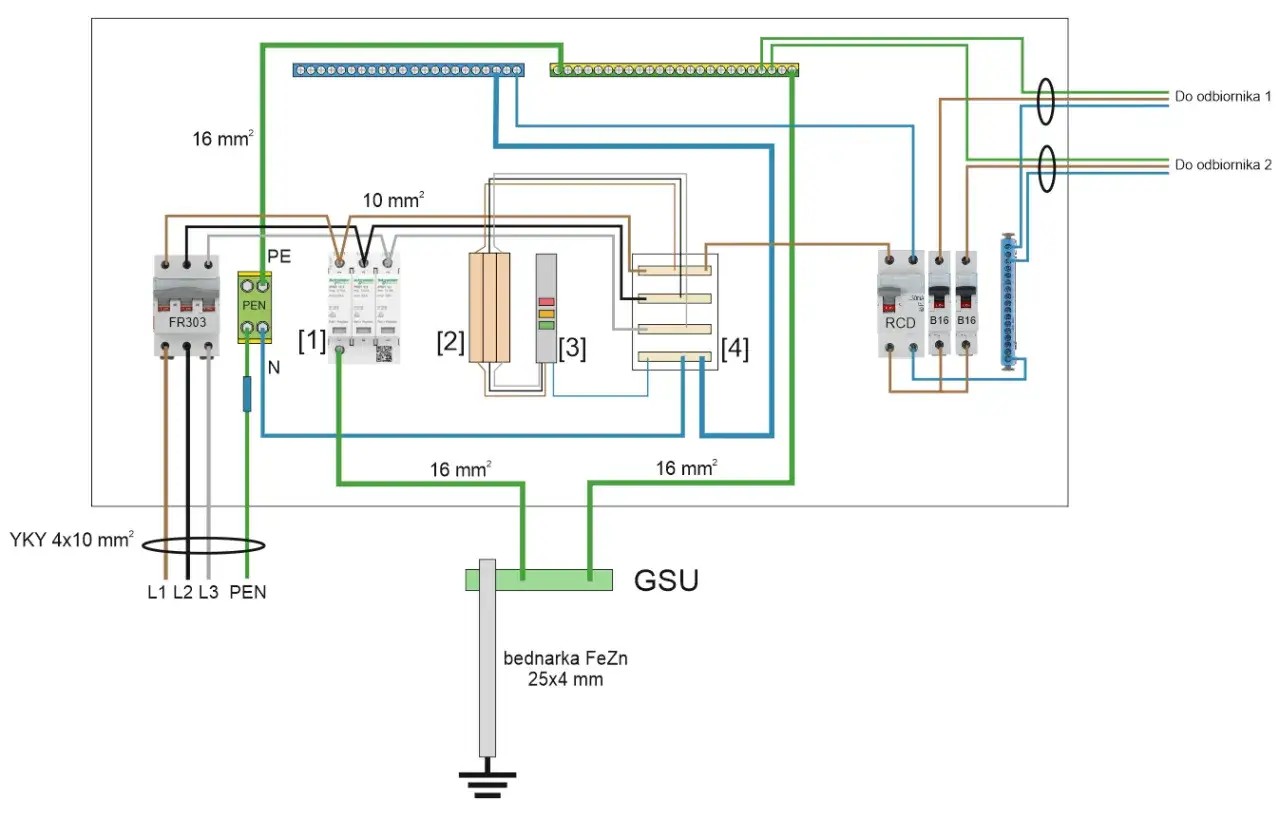

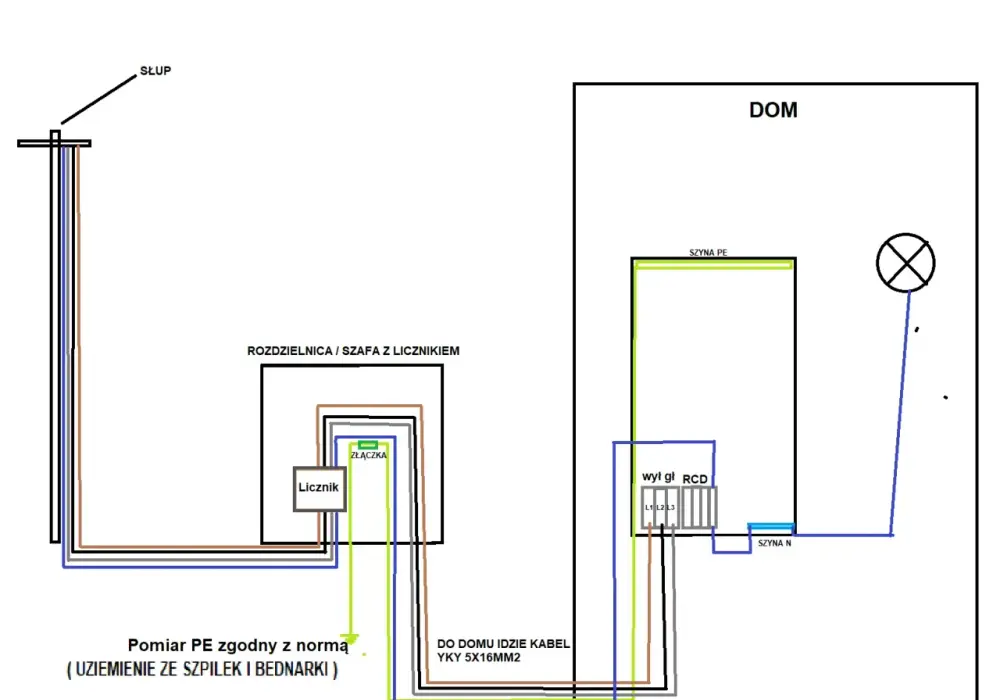

Najrozsądniejsza modernizacja, jaką zwykle rekomenduję, polega na wydzieleniu w głównej rozdzielnicy oddzielnych torów PE i N. To nie jest kosmetyka. Dobrze wykonany rozdział PEN porządkuje ochronę, ułatwia montaż nowych obwodów i otwiera drogę do zabezpieczeń, które w starym układzie były problematyczne.

1. Sprawdzam przekrój i ciągłość przewodu PEN.
2. Wskazuję punkt rozdziału możliwie blisko miejsca wprowadzenia zasilania do budynku.
3. Łączę instalację z główną szyną uziemiającą, czyli centralnym punktem połączeń ochronnych i wyrównawczych, i wykonuję połączenia wyrównawcze.
4. Za punktem rozdziału prowadzę już wyłącznie osobne przewody PE i N.
5. Dobieram zabezpieczenia i wykonuję pomiary: pętla zwarcia, ciągłość przewodów ochronnych, rezystancja izolacji.

Są też sytuacje, w których modernizacja wymaga ostrożności, a nie entuzjazmu. Jeśli PEN ma niewłaściwy przekrój, połączenia są niewiarygodne albo instalacja jest tak stara, że nikt nie umie potwierdzić jej stanu technicznego, nie zakładam z góry prostego przerobienia. Najpierw powinny pojawić się pomiary i projekt, dopiero potem prace. W rozdzielnicy najłatwiej zrobić pozorny porządek, ale to jeszcze nie znaczy, że ochrona działa poprawnie.

To podejście jest szczególnie ważne tam, gdzie instalacja ma współpracować z fotowoltaiką, pompą ciepła albo ładowarką do auta. Wtedy każda słabość starego układu wychodzi szybciej i zwykle drożej.

Co układ TN-C zmienia przy fotowoltaice i innych modernizacjach domu

W instalacjach fotowoltaicznych temat uziemienia wychodzi na pierwszy plan szybciej, niż wielu inwestorów zakłada. Falownik, ograniczniki przepięć, ochrona przeciwporażeniowa i sposób prowadzenia przewodów muszą pasować do rzeczywistego układu sieci, a nie do założeń z projektu sprzed lat. Dlatego przy starszym budynku z TN-C pierwsze pytanie brzmi u mnie nie „czy da się zamontować panele”, tylko „czy trzeba najpierw uporządkować PEN i zrobić sensowny punkt rozdziału”.

To ma znaczenie także poza samą fotowoltaiką. Jeśli dom w najbliższych latach ma dostać pompę ciepła, ładowarkę do auta albo większą rozdzielnię obwodów, to uporządkowanie układu uziemienia zwykle daje więcej niż sama wymiana kilku aparatów. Zyskuje się stabilniejsze warunki pracy zabezpieczeń i mniej problemów przy późniejszych rozbudowach.

• Najpierw trzeba ustalić, czy zasilanie budynku jest jeszcze w układzie TN-C, czy już po częściowym rozdziale.
• Dobór ochrony przepięciowej zależy od całego układu, a nie tylko od mocy falownika.
• Jeśli w budynku ma działać RCD, to musi on pracować za punktem rozdziału PEN.
• Przy montażu PV liczą się też połączenia wyrównawcze konstrukcji i sposób uziemienia elementów metalowych.

W praktyce dobrze wykonana modernizacja pod fotowoltaikę nie tylko poprawia bezpieczeństwo, ale też porządkuje całą instalację na kolejne lata. I właśnie dlatego nie traktuję TN-C jako drobnej uwagi w dokumentacji, tylko jako punkt wyjścia do całej decyzji projektowej.

Co warto sprawdzić, zanim uznasz instalację za gotową

Jeżeli miałbym zostawić tylko jedną praktyczną wskazówkę, brzmiałaby tak: nie oceniaj układu TN-C po samym wyglądzie rozdzielnicy. Decydujące są przekroje przewodów, ciągłość PEN, sposób rozdziału, połączenia wyrównawcze i wyniki pomiarów. Bez tego łatwo pomylić działa z jest bezpieczne.

• Czy PEN ma odpowiedni przekrój i pewne połączenia.
• Gdzie dokładnie następuje rozdział na PE i N.
• Czy za tym punktem nie ma już żadnych mostków między N i PE.
• Czy zabezpieczenia dobrano do realnego układu sieci, a nie do przyzwyczajeń wykonawcy.
• Czy instalacja ma wykonane pomiary, a nie tylko wizualny odbiór.

W starszych budynkach TN-C bywa jeszcze spotykany, ale im bardziej rozbudowana ma być instalacja, tym bardziej opłaca się przejść na uporządkowany układ z wydzielonym PE i N. To zwykle lepszy kierunek zarówno dla bezpieczeństwa, jak i dla przyszłych modernizacji energetycznych. Gdybym miał wskazać najrozsądniejsze podejście, byłoby nim nie szukanie skrótów, tylko sprawdzenie układu, pomiary i dopiero potem decyzja o przebudowie.
