Aluminium jest jednym z najważniejszych metali w energetyce, ale wokół jego właściwości elektrycznych nadal krąży sporo uproszczeń. Odpowiedź na pytanie, czy aluminium przewodzi prąd, jest prosta: tak, i to całkiem dobrze, choć wyraźnie słabiej niż miedź. W tym tekście pokazuję, kiedy aluminium ma sens jako przewodnik, gdzie wygrywa kosztami i masą, a gdzie trzeba uważać na połączenia, utlenianie i dobór osprzętu.
Najważniejsze fakty o przewodności aluminium
- Aluminium przewodzi prąd, ale jego przewodność jest niższa niż miedzi; w praktyce to około 61% skali IACS dla czystego aluminium.
- Przy tym samym obciążeniu prądowym przekrój aluminium musi być większy, zwykle o około 60%.
- Dużą przewagą aluminium jest masa: ma gęstość 2,70 g/cm³, więc jest ponad 3 razy lżejsze od miedzi.
- Najlepiej sprawdza się tam, gdzie liczą się długie odcinki, niska masa i koszt, na przykład w liniach napowietrznych i większych zasilaniach.
- Najczęstszy problem nie dotyczy samego metalu, tylko styków, utleniania i korozji galwanicznej na połączeniach.
- W fotowoltaice aluminium często pracuje w konstrukcji i większych trasach kablowych, ale wymaga właściwych złącz i kompatybilnych materiałów.
Dlaczego aluminium przewodzi prąd
Aluminium jest metalem, a to oznacza, że ma elektrony swobodne, które mogą przenosić ładunek elektryczny. Gdy przyłożysz napięcie, elektrony zaczynają poruszać się uporządkowanie i powstaje prąd. To właśnie dlatego aluminium należy do grupy dobrych przewodników, a nie do materiałów izolacyjnych czy półprzewodnikowych.
W praktyce liczy się jednak nie samo „tak albo nie”, lecz poziom przewodności. Dla aluminium ma on wartość wystarczająco wysoką, by metal był używany w energetyce, transporcie energii i dużych instalacjach technicznych. Warto pamiętać, że przewodność zależy też od czystości materiału i składu stopu: im więcej domieszek wzmacniających, tym zwykle mniejsza przewodność elektryczna, ale za to lepsza wytrzymałość mechaniczna.
To prowadzi do ważnego wniosku: aluminium nie jest „gorszym przewodnikiem”, tylko przewodnikiem o innym profilu właściwości. I właśnie ten profil decyduje o tym, gdzie się je stosuje. Następne pytanie brzmi więc nie „czy przewodzi”, lecz „jak wypada względem miedzi”.
Jak aluminium wypada na tle miedzi
Jeśli porównuję aluminium i miedź, patrzę jednocześnie na przewodność, masę, przekrój i zachowanie na złączach. Sama przewodność mówi tylko część prawdy, bo w energetyce ważne są też koszty transportu, montażu i obciążenia konstrukcji. NIST podaje dla aluminium gęstość 2,70 g/cm³, podczas gdy miedź ma 8,96 g/cm³, więc aluminium jest wyraźnie lżejsze. Department of Energy z kolei podaje dla czystego aluminium około 61% IACS, gdzie IACS to umowna skala przewodności, a miedź wyżarzona ma 100%.
| Cecha | Aluminium | Miedź | Praktyczny wniosek |
|---|---|---|---|
| Przewodność elektryczna | około 61% IACS dla czystego aluminium | 100% IACS | Aluminium wymaga większego przekroju, aby przenieść ten sam prąd |
| Gęstość | 2,70 g/cm³ | 8,96 g/cm³ | Aluminium jest ponad 3 razy lżejsze, co ułatwia długie trasy i konstrukcje |
| Przekrój dla tego samego obciążenia | zwykle około 1,6 razy większy | mniejszy | Projekt trzeba liczyć pod obciążalność prądową, nie pod samą średnicę żyły |
| Typowe zastosowanie | linie napowietrzne, większe zasilania, elementy konstrukcyjne PV | obwody końcowe, kompaktowe połączenia | Aluminium wygrywa tam, gdzie liczy się masa i długość przewodu |
| Połączenia | wymaga starannego osprzętu i dobrego montażu | łatwiejsze do łączenia w małych instalacjach | Na złączach aluminium jest bardziej wymagające |
Ten zestaw dobrze pokazuje, dlaczego aluminium dominuje w infrastrukturze przesyłowej, a miedź w kompaktowych instalacjach wewnętrznych. Aluminium ma sens tam, gdzie jeden dodatkowy kilogram na metrze przewodu zaczyna znaczyć naprawdę dużo. Ta różnica masy tłumaczy też, dlaczego dobrze sprawdza się w energetyce odnawialnej, gdzie liczą się długie odcinki, rozbudowane trasy i ograniczenie obciążeń konstrukcji.
Warto zwrócić uwagę na jeszcze jeden detal: nie każdy stop aluminium zachowuje się tak samo. W praktyce spotkasz zarówno materiały lepiej przewodzące, jak i stopy z większą wytrzymałością mechaniczną, ale nieco niższą przewodnością. To dobry kompromis w dużych liniach, ale trzeba wiedzieć, z czym się ma do czynienia.
Gdzie sprawdza się najlepiej

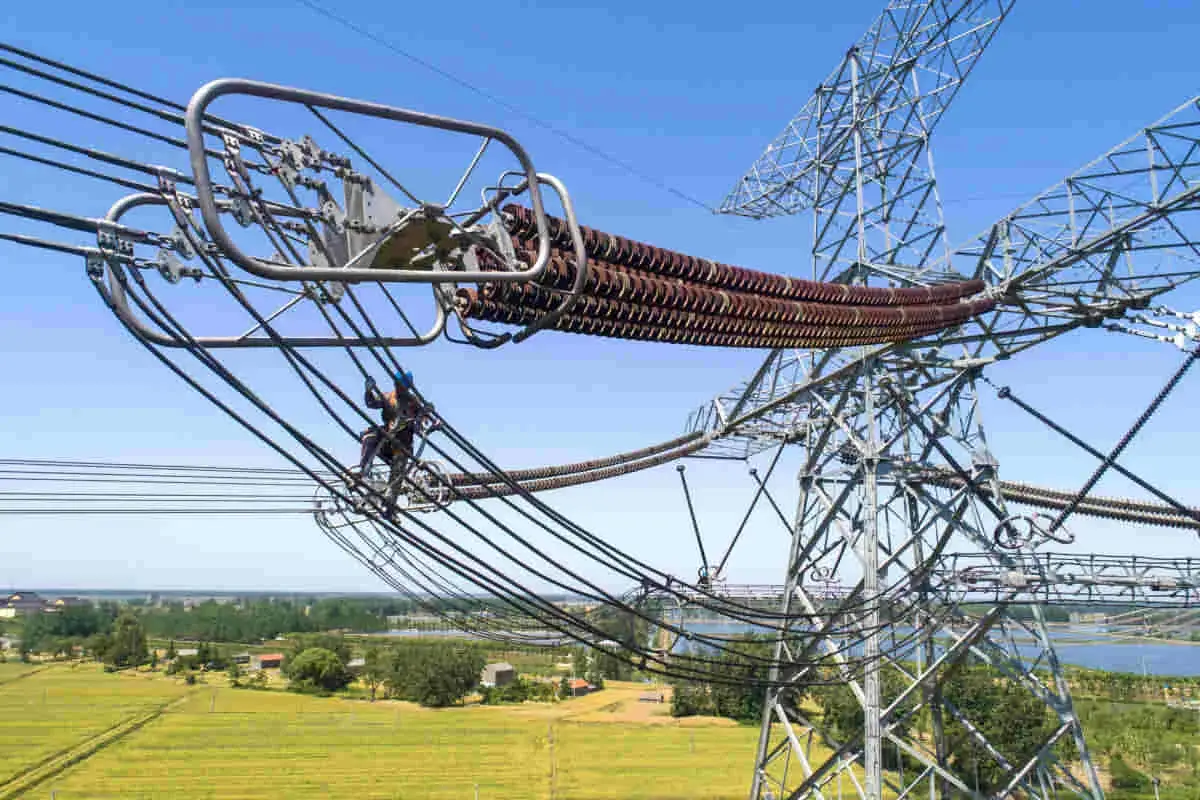

Najbardziej naturalne środowisko dla aluminium to instalacje, w których przewód musi być lekki, długi i ekonomiczny. W praktyce chodzi przede wszystkim o linie napowietrzne, główne trasy zasilające oraz duże przewodniki używane w energetyce i przemyśle. W takich miejscach liczy się nie tylko sama przewodność, ale też ciężar przewodu i to, jak bardzo obciąża słupy, uchwyty i całą konstrukcję.
Drugim ważnym obszarem są stopy przewodzące o zwiększonej wytrzymałości. Department of Energy wskazuje, że popularne odmiany aluminium stosowane w energetyce nie mają identycznej przewodności: czyste aluminium elektroenergetyczne może osiągać około 61% IACS, a stop Al6201 około 52,5% IACS. To nie wada sama w sobie, tylko świadomy kompromis. Materiał staje się mocniejszy mechanicznie, więc lepiej znosi rozpiętości, drgania i warunki atmosferyczne.
W instalacjach fotowoltaicznych aluminium często pracuje jeszcze inaczej. Zwykle jest częścią konstrukcji montażowej, szyn, profili lub większych tras kablowych, a nie przypadkowym materiałem „do wszystkiego”. Właśnie w takich zastosowaniach przewaga masy i odporności korozyjnej bywa bardziej odczuwalna niż sama różnica w przewodności. To jednak działa tylko wtedy, gdy połączenia są zaprojektowane poprawnie.
Na papierze wszystko wygląda dobrze, ale realny problem zaczyna się na styku przewodów i osprzętu.
Co dzieje się na styku przewodów
Największą słabością aluminium nie jest sam metal, lecz jego zachowanie na połączeniach. Na powierzchni aluminium bardzo szybko tworzy się warstwa tlenku, która sama w sobie nie przewodzi tak dobrze jak metal pod spodem. W codziennym użytkowaniu nie oznacza to, że przewód „przestaje działać”, ale oznacza, że styk trzeba wykonać starannie, bo właśnie tam rośnie opór kontaktowy.
Do tego dochodzi zjawisko pełzania, czyli powolnego odkształcania materiału pod naciskiem. W praktyce śruba, zacisk albo końcówka mogą po pewnym czasie stracić docisk, jeśli zostały źle dobrane lub zamontowane bez właściwego momentu dokręcenia. Gdy połączenie się luzuje, rośnie opór, pojawia się grzanie, a potem przyspiesza dalsze niszczenie styku. To jeden z powodów, dla których aluminium trzeba traktować bardziej wymagająco niż miedź.
Ważny jest też kontakt z innymi metalami. Jeśli aluminium łączy się z miedzią w obecności wilgoci, może dojść do korozji galwanicznej. Department of Energy zwraca uwagę, że w środowisku wilgotnym i zasolonym takie połączenia wymagają szczególnej ostrożności. W praktyce oznacza to, że nie wolno traktować zwykłej miedzianej końcówki i aluminiowego przewodu jak neutralnej pary. Potrzebny jest osprzęt zgodny materiałowo, często bimetaliczny lub wyraźnie dopuszczony do pracy z aluminium.
Właśnie dlatego przy aluminium większe znaczenie ma jakość złącza niż sam fakt, że przewód „ma przewodzić”. Ta różnica wraca od razu, gdy przechodzimy od teorii do montażu.
Jak bezpiecznie stosować je w praktyce
Jeśli pracuję z aluminium w instalacji elektrycznej, sprawdzam najpierw nie tylko przekrój, ale też osprzęt i warunki pracy. Obciążalność prądowa to maksymalny prąd, który przewód może bezpiecznie przenieść w danych warunkach, więc nie wolno jej oceniać wyłącznie po średnicy żyły. Dla aluminium to szczególnie ważne, bo większy przekrój nie zawsze oznacza prostszy montaż.
- Dobieram przewód pod obciążenie, a nie „na oko”. Przy tym samym prądzie aluminium zwykle wymaga większego przekroju niż miedź.
- Sprawdzam oznaczenie osprzętu. Końcówki, zaciski i złączki muszą być dopuszczone do pracy z aluminium albo z układem Al/Cu.
- Trzymam się momentu dokręcenia. Za słabe połączenie grzeje się szybciej, a zbyt mocne może uszkodzić przewód lub zacisk.
- Unikam przypadkowego mieszania metali. Jeśli łączę aluminium z miedzią, używam rozwiązania przewidzianego do takiego połączenia.
- Kontroluję stan po rozruchu. Po pierwszych cyklach nagrzewania i stygnięcia warto sprawdzić, czy połączenie się nie poluzowało.
Typowy błąd początkujących polega na założeniu, że skoro przewód jest metalowy, to każde złącze będzie równie dobre. Nie będzie. Przy aluminium jakość kontaktu, kompatybilność materiałowa i docisk robią większą różnicę niż sama „klasa” metalu. Dlatego w dobrze zrobionej instalacji aluminium działa pewnie, ale tylko wtedy, gdy nikt nie oszczędza na detalach.
To podejście ma szczególne znaczenie w instalacjach, które łączą energetykę, automatykę i fotowoltaikę, bo tam jedna zła końcówka potrafi popsuć cały odcinek.
Co to oznacza w fotowoltaice i instalacjach domowych
W systemach fotowoltaicznych aluminium pojawia się częściej, niż wielu osobom się wydaje, ale nie zawsze jako przewodnik prądu. Bardzo często odpowiada za konstrukcję: profile montażowe, ramy, wsporniki i elementy nośne. To sensowne rozwiązanie, bo materiał jest lekki, odporny i dobrze znosi montaż na dachu lub na gruncie. W samej części elektrycznej trzeba jednak rozróżnić, co rzeczywiście niesie prąd, a co tylko utrzymuje instalację.
W polskich domach i małych instalacjach końcowych częściej spotyka się miedź w obwodach, bo daje wygodniejsze połączenia i mniejsze ryzyko problemów na małych zaciskach. Aluminium jest bardziej naturalne tam, gdzie rosną przekroje, długości odcinków i znaczenie masy. Jeśli projektuję lub oceniam instalację, nie pytam więc, który metal jest „lepszy w ogóle”, tylko który lepiej pasuje do konkretnego fragmentu układu.
W PV szczególnie ważne jest też środowisko pracy. Wilgoć, zmiany temperatury i różne metale w jednym punkcie mogą przyspieszać korozję galwaniczną, więc osprzęt musi być dobrany konsekwentnie. Dobrze zaprojektowane połączenie aluminiowe działa latami, ale przypadkowe łączenie przewodów, śrub i podkładek zwykle kończy się problemami wcześniej, niż inwestor zakłada.
Na końcu wszystko sprowadza się do prostego wyboru między przewodnością, masą, montażem i bezpieczeństwem pracy.
Co naprawdę warto zapamiętać przed wyborem materiału
Aluminium nie jest materiałem „drugiej kategorii”. To pełnoprawny przewodnik, który ma bardzo konkretne miejsce w energetyce i fotowoltaice. Wygrywa tam, gdzie liczą się lekkość, długość trasy i koszty całego układu, a przegrywa tam, gdzie najważniejsze są małe gabaryty, proste połączenia i minimalna podatność na błędy montażowe.
Jeśli miałbym sprowadzić temat do jednego praktycznego zdania, powiedziałbym tak: aluminium działa dobrze, o ile projekt i montaż są zrobione pod aluminium, a nie „jakby to była miedź, tylko tańsza”. To właśnie w tym miejscu najczęściej popełnia się kosztowne błędy. Sam metal przewodzi bez problemu, ale cały układ musi uwzględniać jego większy przekrój, wyższe wymagania na złączach i ryzyko korozji na styku z innymi materiałami.
Jeżeli masz przed sobą decyzję projektową albo zakupową, patrz nie tylko na przewodność, ale też na osprzęt, środowisko pracy i sposób prowadzenia przewodów. W dobrze dobranej instalacji aluminium jest rozsądnym, technicznie uzasadnionym wyborem, a w źle dobranej nawet świetny przewodnik zaczyna sprawiać kłopoty.
