Aby prawidłowo podłączyć woltomierz do obwodu, ważne jest zrozumienie kilku kluczowych zasad i kroków, które zapewnią dokładne pomiary napięcia oraz bezpieczeństwo podczas pracy z urządzeniami elektrycznymi. Woltomierz to narzędzie, które pozwala na pomiar napięcia w obwodzie, ale niewłaściwe podłączenie może prowadzić do błędnych odczytów lub nawet zagrożenia porażeniem prądem. Dlatego przed rozpoczęciem pomiarów należy zawsze wyłączyć zasilanie i upewnić się, że wszystkie urządzenia są odłączone.
W artykule przedstawimy szczegółowe instrukcje dotyczące podłączania woltomierza, wybierania odpowiednich punktów w obwodzie oraz kluczowych zasad bezpieczeństwa. Omówimy również, jak ustawić woltomierz, aby uzyskać dokładne wyniki, oraz jak unikać typowych błędów, które mogą wystąpić podczas pomiarów. Dzięki tym informacjom, będziesz mógł bezpiecznie i skutecznie korzystać z woltomierza. Kluczowe wnioski:- Przed podłączeniem woltomierza zawsze wyłącz zasilanie obwodu.
- Woltomierz należy podłączyć równolegle do elementu, którego napięcie ma być mierzone.
- Upewnij się, że przewody woltomierza są podłączone do odpowiednich gniazd: czerwony do V, czarny do COM lub GND.
- Wybierz odpowiedni zakres pomiaru na woltomierzu, aby uzyskać dokładne wyniki.
- W przypadku ujemnych wartości na wyświetlaczu, sprawdź, czy końcówki są podłączone poprawnie.
- Wizualne pomoce, takie jak diagramy, mogą znacznie ułatwić zrozumienie procesu podłączania.
Jak prawidłowo podłączyć woltomierz do obwodu, aby zmierzyć napięcie
Aby prawidłowo podłączyć woltomierz do obwodu, należy zwrócić szczególną uwagę na kilka kluczowych kroków. Woltomierz jest narzędziem, które umożliwia pomiar napięcia w obwodzie, a jego właściwe podłączenie jest kluczowe dla uzyskania dokładnych wyników. Przed rozpoczęciem pomiarów, upewnij się, że wszystkie urządzenia są odłączone, a zasilanie obwodu wyłączone. To pomoże uniknąć ryzyka porażenia prądem i zapewni bezpieczeństwo podczas pracy.
Po wyłączeniu zasilania, zidentyfikuj punkty w obwodzie, między którymi chcesz zmierzyć napięcie. Woltomierz należy podłączyć równolegle do elementu obwodu, co oznacza, że jedna końcówka (czerwona) powinna być podłączona do punktu o wyższym potencjale, a druga (czarna) do punktu o niższym potencjale. Pamiętaj, aby podłączyć czerwony przewód do gniazda oznaczonego literą V, a czarny do gniazda COM lub GND. Należy również upewnić się, że woltomierz jest ustawiony na odpowiedni zakres pomiaru, aby uzyskać dokładne wyniki.Wybór odpowiednich punktów w obwodzie do pomiaru napięcia

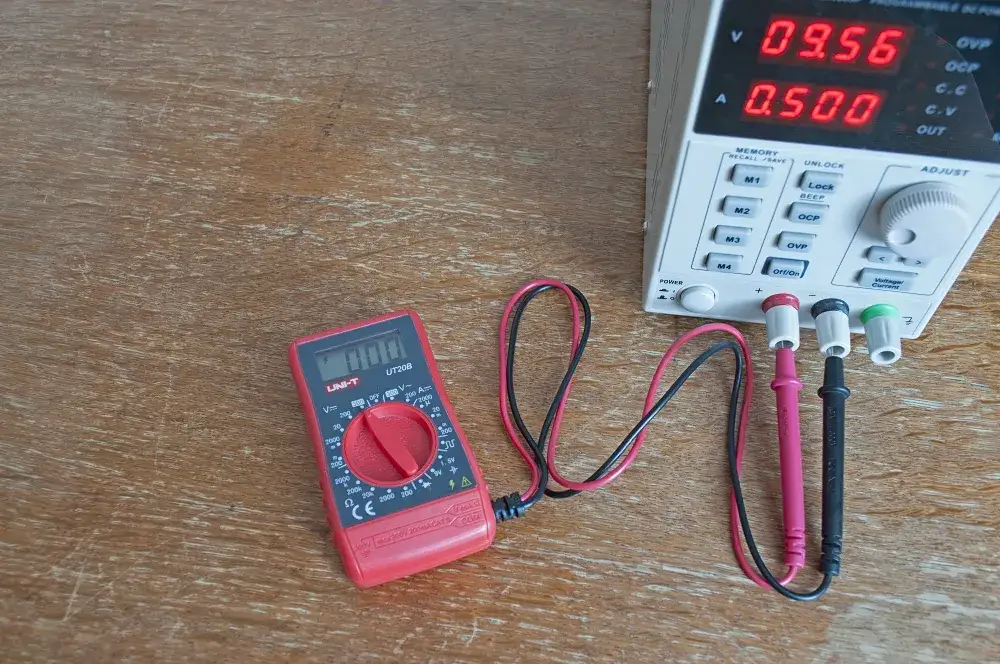

Wybór odpowiednich punktów w obwodzie jest kluczowy dla uzyskania dokładnych pomiarów napięcia. Można mierzyć napięcie na różnych elementach, takich jak żarówki, rezystory czy źródła zasilania. Na przykład, jeśli chcesz zmierzyć napięcie na końcówkach żarówki, podłącz woltomierz równolegle do jej zacisków. W przypadku pomiaru napięcia na zasilaczu, podłącz woltomierz do jego wyjścia, aby uzyskać dokładny odczyt. Pamiętaj, aby zawsze podłączać woltomierz do punktów, które są aktywne i mają napięcie.
Jak podłączyć woltomierz równolegle do elementu obwodu
Aby podłączyć woltomierz równolegle do elementu obwodu, wykonaj kilka prostych kroków. Najpierw zidentyfikuj element, którego napięcie chcesz zmierzyć, a następnie podłącz czerwoną końcówkę woltomierza do punktu o wyższym potencjale, a czarną do punktu o niższym potencjale. Taki sposób podłączenia jest kluczowy, ponieważ pozwala na dokładny pomiar napięcia bez wpływu na działanie obwodu. Pamiętaj, że jeśli końcówki są podłączone odwrotnie, woltomierz może pokazać ujemne wartości, co wskazuje na konieczność zamiany miejscami przewodów.
Kluczowe zasady bezpieczeństwa przy podłączaniu woltomierza
Podczas pracy z woltomierzem, bezpieczeństwo jest najważniejsze. Zanim rozpoczniesz pomiary, upewnij się, że przestrzegasz kilku kluczowych zasad bezpieczeństwa. Przede wszystkim zawsze wyłączaj zasilanie obwodu przed podłączeniem woltomierza. To pomoże uniknąć ryzyka porażenia prądem elektrycznym oraz uszkodzenia urządzenia. Dodatkowo, warto sprawdzić, czy wszystkie urządzenia są odłączone i czy obwód jest odpowiednio przygotowany do pomiaru.
Kolejnym istotnym krokiem jest upewnienie się, że woltomierz jest w dobrym stanie technicznym. Sprawdź przewody i końcówki pomiarowe, aby upewnić się, że nie są uszkodzone. Ponadto, zawsze korzystaj z odpowiednich narzędzi ochronnych, takich jak rękawice izolacyjne i okulary ochronne, aby zminimalizować ryzyko. Pamiętaj, że nawet przy zachowaniu ostrożności, zawsze istnieje ryzyko, dlatego lepiej być przygotowanym na każdą ewentualność.
Sprawdzenie zasilania i przygotowanie obwodu do pomiaru
Przed przystąpieniem do pomiaru napięcia, kluczowe jest, aby dokładnie sprawdzić zasilanie obwodu. Najpierw upewnij się, że zasilanie jest wyłączone. Możesz to zrobić, korzystając z wyłącznika lub bezpiecznika. Następnie sprawdź, czy nie ma widocznych uszkodzeń w obwodzie, takich jak przetarcia przewodów czy luźne połączenia. Gdy wszystko jest w porządku, możesz przystąpić do podłączenia woltomierza. Pamiętaj, że przygotowanie obwodu to kluczowy krok, który zapewnia bezpieczeństwo i dokładność pomiarów.Jak unikać ryzyka porażenia prądem podczas pomiarów
Aby zminimalizować ryzyko porażenia prądem podczas używania woltomierza, stosuj kilka prostych, ale skutecznych technik. Po pierwsze, zawsze korzystaj z woltomierza o odpowiednim zakresie napięcia, aby uniknąć uszkodzenia urządzenia oraz zapewnić sobie bezpieczeństwo. Po drugie, używaj rękawic izolacyjnych oraz okularów ochronnych, które pomogą Ci zminimalizować ryzyko w przypadku niespodziewanych sytuacji. Warto również unikać pracy w wilgotnych warunkach, ponieważ zwiększa to ryzyko porażenia prądem. Zachowując te zasady, możesz bezpiecznie przeprowadzać pomiary napięcia.
Ustawienia woltomierza dla dokładnych pomiarów napięcia
Aby uzyskać dokładne pomiary napięcia za pomocą woltomierza, kluczowe jest odpowiednie ustawienie urządzenia. Woltomierze często mają różne zakresy pomiarowe, które pozwalają na dostosowanie ich do mierzonych wartości. Wybór właściwego zakresu jest niezwykle istotny, ponieważ zbyt niski zakres może prowadzić do uszkodzenia urządzenia, a zbyt wysoki może skutkować niedokładnymi odczytami. Dlatego przed przystąpieniem do pomiarów zawsze sprawdzaj, jaki zakres będzie odpowiedni dla wartości, które planujesz zmierzyć.
Woltomierze cyfrowe zazwyczaj oferują automatyczne ustawienie zakresu, co znacznie ułatwia proces pomiaru. Jednak w przypadku woltomierzy analogowych użytkownik musi samodzielnie wybrać odpowiedni zakres. Ważne jest, aby znać maksymalne napięcie, które może wystąpić w obwodzie, aby uniknąć błędów. Ustawienia woltomierza mają kluczowe znaczenie dla uzyskania wiarygodnych i precyzyjnych wyników pomiarów, dlatego warto poświęcić chwilę na ich odpowiednie dobranie.
Jak dobrać odpowiedni zakres pomiaru na woltomierzu
Wybór odpowiedniego zakresu pomiaru na woltomierzu jest kluczowy dla uzyskania dokładnych wyników. Jeśli znasz wartość napięcia, które chcesz zmierzyć, ustaw woltomierz na odpowiedni zakres. Na przykład, jeśli planujesz zmierzyć napięcie w standardowym gniazdku, które wynosi około 230 V, wybierz zakres, który obejmuje tę wartość. W przypadku nieznanych wartości, najlepiej rozpocząć od najwyższego zakresu, a następnie stopniowo go zmniejszać, aby uzyskać dokładniejszy odczyt. Odpowiedni wybór zakresu nie tylko zapewnia dokładność pomiaru, ale także chroni woltomierz przed uszkodzeniem.
Co oznaczają różne symbole i gniazda na woltomierzu
Znajomość symboli i gniazd na woltomierzu jest niezbędna do prawidłowego korzystania z urządzenia. Na przykład, gniazdo oznaczone literą V zazwyczaj służy do pomiaru napięcia, natomiast gniazdo COM lub GND jest używane jako punkt odniesienia. Woltomierze mogą również posiadać symbole oznaczające pomiar prądu stałego (DC) i zmiennego (AC), co jest istotne podczas wyboru odpowiedniego ustawienia. Zrozumienie tych symboli pozwala na efektywne korzystanie z woltomierza oraz unikanie błędów podczas pomiarów.
| Symbol | Znaczenie | Typowe zastosowanie |
| V | Pomiar napięcia | Pomiar napięcia w obwodach elektrycznych |
| COM | Punkt odniesienia | Używane w pomiarach napięcia i prądu |
| AC | Prąd zmienny | Pomiar napięcia w sieci elektrycznej |
| DC | Prąd stały | Pomiar napięcia w bateriach i zasilaczach |
Typowe błędy przy podłączaniu woltomierza i jak ich unikać
Podczas korzystania z woltomierza, istnieje kilka typowych błędów, które mogą prowadzić do nieprawidłowych pomiarów lub uszkodzenia urządzenia. Jednym z najczęstszych błędów jest niewłaściwe ustawienie zakresu pomiaru. Jeśli zakres jest zbyt niski w stosunku do mierzonych wartości, woltomierz może się uszkodzić, a użytkownik może nie uzyskać żadnych odczytów. Innym powszechnym problemem jest podłączenie przewodów woltomierza w odwrotnej kolejności, co prowadzi do błędnych wyników lub wyświetlania wartości ujemnych.
Kolejnym błędem jest pomiar napięcia w obwodzie z włączonym zasilaniem, co może być niebezpieczne. Użytkownicy często zapominają o tym kroku, co prowadzi do ryzyka porażenia prądem. Aby uniknąć tych problemów, ważne jest, aby przed każdym pomiarem dokładnie sprawdzić wszystkie ustawienia oraz połączenia. Zrozumienie tych typowych błędów i ich korekta pomoże w uzyskaniu dokładnych pomiarów oraz zwiększy bezpieczeństwo podczas pracy z elektrycznością.
Jak rozpoznać i naprawić błędne połączenia woltomierza
Rozpoznawanie błędnych połączeń woltomierza jest kluczowe dla uzyskania poprawnych wyników. Jeśli na wyświetlaczu woltomierza pojawiają się wartości ujemne, może to oznaczać, że przewody są podłączone odwrotnie. W takim przypadku należy zamienić miejscami końcówki pomiarowe. Innym sygnałem, że połączenia są błędne, jest brak odczytu na wyświetlaczu, co może wskazywać na uszkodzenie przewodów lub niewłaściwe podłączenie. Aby naprawić te błędy, upewnij się, że wszystkie połączenia są solidne i że woltomierz jest ustawiony na odpowiedni zakres pomiaru.
Co zrobić, gdy woltomierz pokazuje ujemne wartości
Jeśli woltomierz pokazuje ujemne wartości, najpierw sprawdź, czy przewody są podłączone poprawnie. Ujemne odczyty mogą być wynikiem odwrotnego podłączenia końcówek pomiarowych. Jeśli przewody są prawidłowo podłączone, ale nadal pojawiają się ujemne wartości, może to oznaczać, że woltomierz jest ustawiony na niewłaściwy zakres pomiaru. W takim przypadku zmień ustawienia na odpowiedni zakres, aby uzyskać poprawne wyniki. Warto również sprawdzić, czy obwód nie jest uszkodzony, co może wpływać na wyniki pomiarów.
Wykorzystanie wizualnych pomocy do podłączenia woltomierza
Wizualne pomoce, takie jak diagramy i ilustracje, odgrywają kluczową rolę w procesie podłączania woltomierza. Dzięki nim użytkownicy mogą lepiej zrozumieć, jak prawidłowo podłączyć urządzenie do obwodu, co znacznie ułatwia cały proces. Wizualizacje pomagają zobaczyć, jak różne elementy obwodu współdziałają ze sobą, co jest szczególnie ważne dla osób, które dopiero zaczynają swoją przygodę z pomiarami elektrycznymi. Ponadto, takie pomoce mogą wskazywać na typowe błędy, które można popełnić podczas podłączania woltomierza.
Używanie wizualnych pomocy nie tylko zwiększa efektywność nauki, ale także zmniejsza ryzyko popełnienia błędów. Kiedy użytkownik widzi dokładny sposób, w jaki powinny być podłączone przewody woltomierza, łatwiej mu uniknąć pomyłek. Warto także korzystać z diagramów, które przedstawiają różne konfiguracje obwodów, co może być bardzo pomocne w zrozumieniu, jak zmienia się napięcie w zależności od miejsca pomiaru. Dlatego korzystanie z wizualnych pomocy jest rekomendowane dla każdego, kto chce efektywnie i bezpiecznie korzystać z woltomierza.
Diagramy i ilustracje dla lepszego zrozumienia połączeń
Diagramy i ilustracje są niezwykle pomocne w procesie podłączania woltomierza, ponieważ dostarczają jasnych wskazówek dotyczących połączeń. Dzięki nim użytkownik może zobaczyć, jak prawidłowo podłączyć różne końcówki woltomierza do obwodu. Na przykład, ilustracja pokazująca, jak podłączyć przewody do żarówki lub źródła zasilania, może znacznie ułatwić zrozumienie procesu. Wizualne przedstawienie połączeń pozwala na szybsze przyswajanie wiedzy i zmniejsza ryzyko błędów, co jest kluczowe dla uzyskania dokładnych pomiarów.
| Typ obwodu | Diagram | Opis |
| Obwód z żarówką |  |
Podłączenie woltomierza równolegle do żarówki |

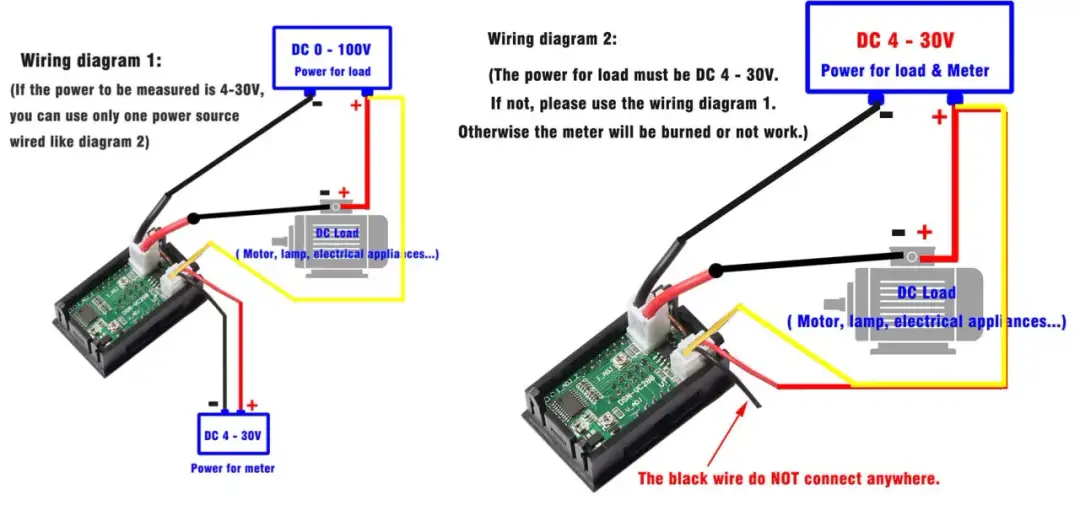

| Obwód z zasilaczem |  |
Pomiar napięcia na wyjściu zasilacza |
Jak korzystać z instrukcji woltomierza do szybkiego podłączenia
Instrukcja obsługi woltomierza jest doskonałym źródłem informacji, które można wykorzystać do szybkiego podłączenia urządzenia. Aby efektywnie korzystać z manuala, najpierw zapoznaj się z jego zawartością, zwracając szczególną uwagę na sekcje dotyczące podłączenia i ustawień. Większość instrukcji zawiera ilustracje i opisy, które pomagają zrozumieć, jak prawidłowo ustawić woltomierz. Zawsze warto mieć instrukcję pod ręką, aby móc szybko odwołać się do niej w przypadku wątpliwości. Dzięki temu zyskujesz pewność, że wszystkie kroki są wykonywane poprawnie, co przekłada się na dokładność pomiarów.
Jak wykorzystać dane z woltomierza do analizy obwodów elektrycznych
Wykorzystanie danych z woltomierza nie kończy się na samym pomiarze napięcia. Możesz zastosować te pomiary do analizy i optymalizacji obwodów elektrycznych. Na przykład, monitorując napięcie w różnych punktach obwodu, możesz zidentyfikować miejsca, gdzie występują straty energii, co może prowadzić do zwiększenia efektywności systemu. Analiza danych z woltomierza pozwala także na wykrycie potencjalnych problemów, takich jak niewłaściwe połączenia czy uszkodzone komponenty, zanim staną się one poważnym zagrożeniem.
W miarę jak technologia się rozwija, inteligentne woltomierze z funkcjami analizy danych stają się coraz bardziej popularne. Te nowoczesne urządzenia mogą automatycznie rejestrować pomiary, a następnie przesyłać je do aplikacji mobilnych lub systemów zarządzania energią. Dzięki temu użytkownicy mogą na bieżąco monitorować i analizować wydajność obwodów, co umożliwia lepsze podejmowanie decyzji dotyczących konserwacji i modernizacji. Wykorzystanie danych w tym kontekście otwiera nowe możliwości dla inżynierów i techników, którzy chcą zwiększyć efektywność i bezpieczeństwo systemów elektrycznych.
