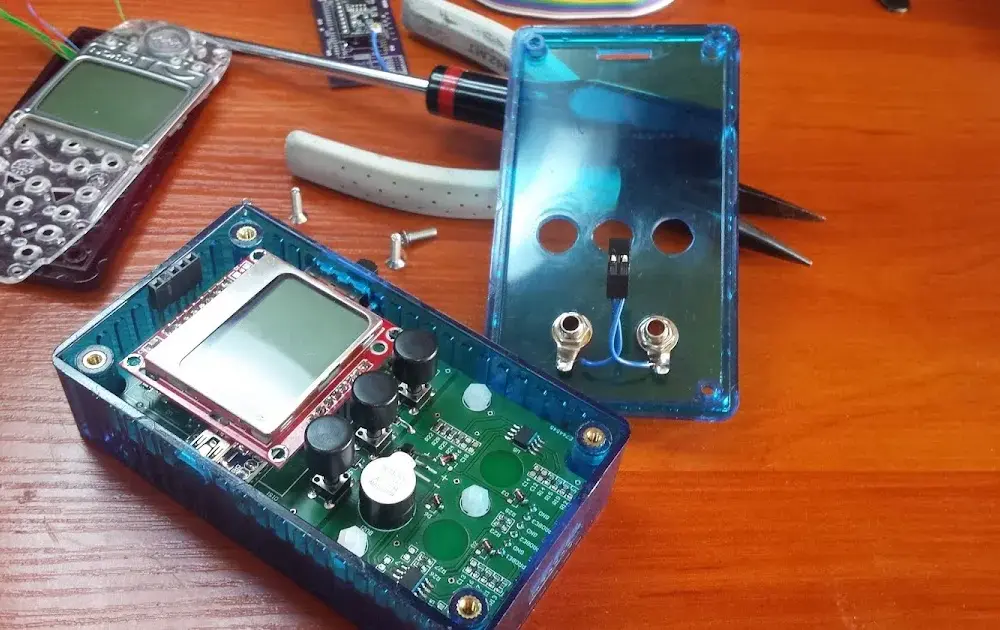

Wykorzystamy popularne układy, takie jak ICL 7106 i ICL 7107, które są znane ze swojej prostoty i efektywności. Zobaczymy również, jak można wykorzystać mikrokontrolery, takie jak ATmega328p, aby zbudować bardziej zaawansowane urządzenie. Dzięki temu artykułowi zdobędziesz wiedzę potrzebną do stworzenia własnego woltomierza cyfrowego, co może być nie tylko edukacyjne, ale również satysfakcjonujące.
Najważniejsze informacje:- Do budowy woltomierza cyfrowego potrzebne są kluczowe komponenty, takie jak rezystory, kondensatory oraz układy A/D.
- Układy ICL 7106 i ICL 7107 umożliwiają bezpośrednie sterowanie wyświetlaczami segmentowymi, co upraszcza proces pomiaru.
- Aby zmierzyć napięcia wyższe niż 2 V, konieczne jest zastosowanie dzielnika rezystywnego.
- Mikrokontrolery, takie jak ATmega328p, mogą być używane do bardziej zaawansowanego pomiaru z wysoką dokładnością.
- W internecie dostępne są gotowe schematy i zestawy, które mogą ułatwić budowę woltomierza.
- Podczas budowy mogą wystąpić typowe błędy, które można łatwo uniknąć, stosując odpowiednie porady i techniki.
- Warto korzystać z forów i społeczności internetowych, aby uzyskać dodatkowe wsparcie i zasoby.
Wybór komponentów do budowy woltomierza cyfrowego dla początkujących
Budowa woltomierza cyfrowego wymaga zrozumienia kluczowych komponentów, które są niezbędne do jego funkcjonowania. W tym projekcie będziemy potrzebować takich elementów jak rezystory, kondensatory, oraz układy scalone. Każdy z tych komponentów odgrywa istotną rolę w pomiarze napięcia i zapewnia prawidłowe działanie całego urządzenia. Odpowiedni dobór komponentów jest kluczowy dla uzyskania dokładnych i stabilnych pomiarów. Na przykład, rezystory są używane do tworzenia dzielników napięcia, co pozwala na pomiar napięć wyższych niż te, które mogą być bezpośrednio obsługiwane przez układ. Kondensatory z kolei stabilizują napięcie i filtrują szumy, co poprawia dokładność pomiarów. Wreszcie, układy scalone, takie jak ICL 7106 i ICL 7107, są kluczowymi elementami, które konwertują analogowe napięcie na sygnał cyfrowy, umożliwiając jego wyświetlenie na ekranie. Wybór odpowiednich komponentów wpływa na jakość i precyzję pomiarów, dlatego warto poświęcić czas na ich dokładne poznanie.Kluczowe elementy potrzebne do stworzenia woltomierza
Do budowy woltomierza cyfrowego potrzebne są konkretne komponenty, które zapewnią jego funkcjonalność. Mikrokontroler, taki jak ATmega328p, jest często stosowany w projektach DIY, ponieważ ma wbudowany konwerter A/D, co pozwala na bezpośrednie pomiary napięcia. Wyświetlacz, na przykład LCD lub LED, jest niezbędny do wizualizacji wyników pomiarów, a zasilacz dostarcza energię do wszystkich komponentów.
Rola układów ICL 7106 i ICL 7107 w projekcie woltomierza
Układy scalone ICL 7106 i ICL 7107 są kluczowymi elementami w budowie woltomierza cyfrowego. Działają jako konwertery A/D, przekształcając analogowe sygnały napięcia na cyfrowe, które mogą być wyświetlane na ekranie. ICL 7107 jest szczególnie przydatny w projektach z wyświetlaczami LED, oferując odpowiedni zakres napięcia wejściowego. Dzięki tym układom, można uzyskać dokładne pomiary napięcia oraz łatwo je wizualizować, co czyni je idealnym wyborem dla entuzjastów elektroniki.
| Komponent | Opis |
|---|---|
| Rezystor | Element pasywny, który ogranicza przepływ prądu w obwodzie. |
| Kondensator | Element gromadzący ładunek elektryczny, stabilizujący napięcie. |
| ICL 7106 | Układ scalony do konwersji analogowego napięcia na sygnał cyfrowy. |
| ICL 7107 | Podobny do ICL 7106, ale zoptymalizowany do pracy z wyświetlaczami LED. |
Krok po kroku: Jak zbudować woltomierz cyfrowy
Aby zbudować woltomierz cyfrowy, należy przejść przez kilka kluczowych etapów, które zapewnią prawidłowe działanie urządzenia. Pierwszym krokiem jest przygotowanie schematu połączeń, który będzie podstawą do montażu. Warto na tym etapie dokładnie zapoznać się z rozkładem komponentów, aby uniknąć późniejszych pomyłek. Schemat powinien zawierać wszystkie niezbędne elementy, takie jak rezystory, kondensatory i układy scalone, które zostaną użyte w projekcie.
Następnie przystępujemy do fizycznego montażu woltomierza. Rozpocznij od umieszczenia komponentów na płytce prototypowej lub PCB zgodnie z przygotowanym schematem. Upewnij się, że wszystkie elementy są dobrze osadzone, a połączenia są solidne. W przypadku użycia dzielnika rezystancyjnego, pamiętaj o prawidłowym podłączeniu rezystorów, aby zapewnić odpowiednią skalę pomiaru napięcia. Po zakończeniu montażu, warto jeszcze raz sprawdzić wszystkie połączenia przed podłączeniem zasilania.
Ostatnim krokiem jest podłączenie zasilania i sprawdzenie, czy woltomierz działa prawidłowo. Po włączeniu urządzenia, powinno być możliwe odczytanie wartości napięcia na wyświetlaczu. Jeśli pomiary są nieprawidłowe, warto wrócić do schematu i sprawdzić, czy wszystkie połączenia są poprawne. Pamiętaj, że dokładność pomiarów może być również uzależniona od jakości użytych komponentów, dlatego warto inwestować w sprawdzone elementy.
Schemat połączeń i montażu woltomierza
Schemat połączeń jest kluczowym dokumentem, który pozwala na prawidłowy montaż woltomierza cyfrowego. Aby go odczytać, należy zwrócić uwagę na symbole przedstawiające poszczególne komponenty oraz linie, które reprezentują połączenia między nimi. Upewnij się, że rozumiesz, jak każdy element wpływa na działanie całego układu. Schemat powinien być czytelny i zawierać wszystkie niezbędne informacje, aby ułatwić proces montażu.
Programowanie mikrokontrolera dla pomiaru napięcia
W tej sekcji omówimy podstawowe aspekty programowania mikrokontrolera, który będzie odpowiedzialny za pomiar napięcia. Programowanie mikrokontrolera, takiego jak ATmega328p, jest kluczowe dla prawidłowego funkcjonowania woltomierza cyfrowego. Należy stworzyć odpowiedni kod, który będzie odczytywał wartości napięcia z przetwornika A/D i wyświetlał je na ekranie. Przykładowy kod może zawierać instrukcje do konfiguracji pinów, ustawienia częstotliwości oraz odczytu wartości napięcia.
Warto również zadbać o odpowiednie skalowanie odczytów, aby uzyskać dokładne wyniki pomiarów. W kodzie można uwzględnić funkcje do konwersji wartości analogowych na cyfrowe oraz do formatowania wyników przed ich wyświetleniem. Pamiętaj, aby testować kod na różnych napięciach, aby upewnić się, że woltomierz działa prawidłowo i dostarcza wiarygodne pomiary.
Alternatywne metody budowy woltomierza cyfrowego
Budowa woltomierza cyfrowego nie ogranicza się tylko do tradycyjnych metod DIY. Istnieją również alternatywne podejścia, które mogą ułatwić cały proces. Wśród nich znajdują się gotowe zestawy oraz moduły, które pozwalają na szybkie i łatwe zbudowanie woltomierza bez potrzeby skomplikowanego montażu. Takie rozwiązania są idealne dla osób, które chcą uniknąć problemów związanych z doborem komponentów i ich lutowaniem.
Jednym z głównych atutów korzystania z gotowych zestawów jest ich prosta instrukcja montażu, która prowadzi krok po kroku przez cały proces. Zestawy te często zawierają wszystkie niezbędne elementy, co sprawia, że są idealne dla początkujących. Jednak warto pamiętać, że korzystanie z gotowych rozwiązań może ograniczać możliwości personalizacji, które są dostępne w przypadku budowy od podstaw. Mimo to, dla wielu osób, które chcą szybko uzyskać działający woltomierz, zestawy te są doskonałym wyborem.
Wykorzystanie gotowych modułów i zestawów do budowy
Gotowe moduły i zestawy do budowy woltomierza cyfrowego oferują wiele korzyści. Przede wszystkim, dzięki nim można zaoszczędzić czas i uniknąć skomplikowanego procesu dobierania odpowiednich komponentów. Takie zestawy zazwyczaj zawierają wszystkie niezbędne elementy, w tym płytkę PCB, układy scalone oraz wyświetlacze. Dzięki temu, można szybko przejść do montażu i testowania urządzenia, co jest szczególnie korzystne dla osób, które dopiero zaczynają swoją przygodę z elektroniką.
- Woltomierz DIY Kit 1: Zestaw zawiera wszystkie niezbędne komponenty oraz instrukcję montażu. Idealny dla początkujących.
- Moduł woltomierza z wyświetlaczem LED: Kompaktowy moduł, który można łatwo zintegrować z innymi projektami.
- Woltomierz cyfrowy z Bluetooth: Umożliwia pomiar napięcia i przesyłanie danych do aplikacji mobilnej.
Porównanie różnych podejść do budowy woltomierza
Porównując podejścia DIY i zestawowe do budowy woltomierza cyfrowego, można zauważyć znaczące różnice. Metoda DIY daje większą swobodę w wyborze komponentów oraz możliwość dostosowania projektu do indywidualnych potrzeb. Jednak wymaga to więcej czasu i umiejętności. Z kolei zestawy oferują prostotę i szybkość montażu, ale mogą ograniczać kreatywność i personalizację. Ostateczny wybór zależy od preferencji użytkownika oraz jego doświadczenia w elektronice.
| Metoda | Zalety | Wady |
|---|---|---|
| DIY | Większa kontrola nad komponentami, możliwość personalizacji | Wymaga więcej czasu i umiejętności |
| Zestawy | Szybki montaż, brak konieczności dobierania komponentów | Ograniczona personalizacja, wyższe koszty |
Problemy i wyzwania podczas budowy woltomierza cyfrowego
Podczas budowy woltomierza cyfrowego można napotkać różne problemy, które mogą wpłynąć na jego działanie. Jednym z najczęstszych wyzwań jest niewłaściwe podłączenie komponentów, co może prowadzić do błędnych odczytów napięcia. Upewnij się, że wszystkie połączenia są zgodne z przygotowanym schematem, aby uniknąć takich problemów. Innym problemem może być użycie niskiej jakości elementów, co może skutkować niestabilnością pomiarów. Dlatego warto inwestować w sprawdzone komponenty, aby zapewnić wysoką jakość i dokładność pomiarów.
Innym istotnym problemem jest kalibracja woltomierza. Jeśli urządzenie nie jest odpowiednio skalibrowane, może to prowadzić do błędnych wyników. Regularne sprawdzanie i kalibracja pomiarów są kluczowe, aby zapewnić ich precyzję. Warto również zwrócić uwagę na zasilanie urządzenia; niestabilne napięcie zasilania może wpływać na wyniki pomiarów. Dlatego zaleca się korzystanie z zasilaczy o wysokiej jakości, aby uniknąć nieprzewidzianych problemów.
Typowe błędy i jak ich unikać w projekcie
Budując woltomierz cyfrowy, początkujący często popełniają typowe błędy, które mogą wpłynąć na końcowy efekt projektu. Należy unikać pomijania kroków w instrukcji montażu, co może prowadzić do nieprawidłowego działania urządzenia. Często zdarza się również, że użytkownicy nie sprawdzają poprawności połączeń przed włączeniem zasilania, co może skutkować uszkodzeniem komponentów. Ważne jest, aby dokładnie czytać instrukcje oraz schematy, a także przeprowadzać testy na każdym etapie budowy, aby zminimalizować ryzyko błędów.
Jak poprawić dokładność pomiarów woltomierza
Aby zwiększyć dokładność pomiarów woltomierza cyfrowego, kluczowym krokiem jest prawidłowa kalibracja urządzenia. Kalibracja powinna być przeprowadzana regularnie, aby upewnić się, że urządzenie działa zgodnie z oczekiwaniami. Można to osiągnąć, porównując wyniki pomiarów z wartościami referencyjnymi i wprowadzając odpowiednie poprawki. Dodatkowo, warto zastosować wysokiej jakości komponenty, takie jak precyzyjne rezystory i kondensatory, które mogą znacznie poprawić stabilność i dokładność pomiarów. Użycie dzielnika napięcia o odpowiednich parametrach również wpływa na precyzję pomiarów, dlatego należy zadbać o jego właściwe skonfigurowanie.
Gdzie szukać dodatkowych zasobów i wsparcia w budowie
Podczas budowy woltomierza cyfrowego, warto skorzystać z różnych dostępnych zasobów online, które mogą pomóc w zdobywaniu wiedzy i rozwiązywaniu problemów. Istnieje wiele forów internetowych oraz społeczności, które gromadzą entuzjastów elektroniki, gdzie można wymieniać się doświadczeniami i uzyskiwać porady. Warto również zwrócić uwagę na strony internetowe, które oferują szczegółowe artykuły, samouczki oraz filmy instruktażowe, które mogą być niezwykle pomocne w procesie budowy. Dzięki tym zasobom, każdy, niezależnie od poziomu umiejętności, może znaleźć odpowiednie wsparcie.
Wiele z tych zasobów oferuje również możliwość zadawania pytań i uzyskiwania odpowiedzi od bardziej doświadczonych użytkowników, co może być kluczowe w rozwiązywaniu trudności napotkanych podczas budowy. Fora takie jak Elektroda.pl czy Forum Elektroniki to doskonałe miejsca, aby uzyskać pomoc i inspirację. Poza tym, wiele stron internetowych skupia się na konkretnych projektach DIY, co pozwala na naukę poprzez praktykę. Korzystając z tych zasobów, można znacznie zwiększyć swoje umiejętności i pewność siebie w budowie własnego woltomierza cyfrowego.
Najlepsze fora i społeczności dla entuzjastów elektroniki
Wiele osób, które zaczynają swoją przygodę z elektroniką, korzysta z forów internetowych jako źródła wsparcia i informacji. Takie społeczności są niezwykle cenne, ponieważ pozwalają na wymianę doświadczeń oraz uzyskiwanie porad od innych entuzjastów. Na forach można znaleźć nie tylko odpowiedzi na konkretne pytania, ale także inspirację do nowych projektów. Współpraca z innymi użytkownikami oraz dzielenie się swoimi osiągnięciami może znacznie wzbogacić proces nauki.
- Elektroda.pl: Polskie forum, na którym można znaleźć wiele wątków dotyczących budowy woltomierzy i innych projektów elektronicznych.
- Forum Elektroniki: Społeczność skupiająca pasjonatów elektroniki, oferująca pomoc i porady w zakresie różnych projektów.
- All About Circuits: Międzynarodowe forum, które dostarcza informacji na temat elektroniki, w tym budowy woltomierzy.
Przydatne zasoby online do nauki i wsparcia w projektach
Oprócz forów, istnieje wiele stron internetowych, które oferują cenne zasoby dla osób budujących woltomierze cyfrowe. Wiele z nich zawiera szczegółowe artykuły, samouczki oraz filmy instruktażowe, które krok po kroku prowadzą przez proces budowy. Strony takie jak Instructables czy Adafruit Learning System oferują bogaty zbiór pomysłów i projektów DIY, które mogą być inspiracją dla własnych działań. Dodatkowo, kursy online na platformach takich jak Coursera czy Udemy mogą pomóc w rozwijaniu umiejętności w zakresie elektroniki i programowania, co jest nieocenione przy budowie woltomierzy.
- Instructables: Strona z projektami DIY, gdzie można znaleźć instrukcje dotyczące budowy woltomierzy i innych urządzeń elektronicznych.
- Adafruit Learning System: Zasoby edukacyjne dotyczące elektroniki, w tym projekty i samouczki.
- Coursera: Platforma oferująca kursy online z zakresu elektroniki i programowania, które mogą być przydatne w projektach DIY.
Jak wprowadzić woltomierz cyfrowy do projektów IoT
W miarę jak technologia Internetu Rzeczy (IoT) zyskuje na popularności, budowa woltomierza cyfrowego może być doskonałym wprowadzeniem do bardziej zaawansowanych projektów. Integracja woltomierza z systemami IoT pozwala na zdalne monitorowanie napięcia oraz automatyzację procesów. Użytkownicy mogą wykorzystać mikrokontrolery, takie jak ATmega328p, do przesyłania danych o pomiarach do aplikacji mobilnych lub serwerów w chmurze, co umożliwia bieżące śledzenie i analizowanie wyników w czasie rzeczywistym.
Wprowadzenie technologii IoT do budowy woltomierza otwiera nowe możliwości, takie jak automatyczne powiadomienia o nieprawidłowych wartościach napięcia czy integracja z innymi urządzeniami elektronicznymi w domowej automatyce. Dzięki wykorzystaniu modułów komunikacyjnych, takich jak Wi-Fi lub Bluetooth, można stworzyć system, który nie tylko mierzy napięcie, ale również reaguje na zmiany w otoczeniu, co czyni projekt bardziej interaktywnym i funkcjonalnym. Tego rodzaju podejście może być szczególnie przydatne w zastosowaniach przemysłowych, gdzie monitorowanie parametrów elektrycznych jest kluczowe dla zapewnienia bezpieczeństwa i efektywności operacyjnej.
