Jak wpiąć amperomierz w obwód bez ryzyka uszkodzenia urządzenia

Aby poprawnie wpiąć amperomierz w obwód elektryczny, należy przestrzegać kilku kluczowych zasad, które zapewnią bezpieczeństwo i dokładność pomiarów. Podłączenie amperomierza wymaga wyłączenia zasilania obwodu oraz umiejętności identyfikacji odpowiednich miejsc do wpięcia urządzenia. Amperomierz musi być podłączony szeregowo, co oznacza, że prąd przepływający przez obwód również musi przepływać przez ammeter. To kluczowy krok, aby uniknąć uszkodzenia urządzenia oraz samego obwodu.

Ważne jest również, aby zrozumieć, jak właściwie zidentyfikować polaryzację amperomierza, zwłaszcza w przypadku prądu stałego. Błędne podłączenie może prowadzić do nieprawidłowych odczytów lub nawet uszkodzenia sprzętu. W tym artykule omówimy zasady bezpieczeństwa, różnice w podłączeniu amperomierza oraz typowe błędy, których należy unikać, aby zapewnić prawidłowe i bezpieczne pomiary.

Kluczowe wnioski:

• Przed podłączeniem amperomierza zawsze wyłącz zasilanie obwodu.
• Amperomierz powinien być podłączony szeregowo, aby prawidłowo mierzyć natężenie prądu.
• W przypadku prądu stałego ważne jest poprawne podłączenie zacisków "+" i "-".
• Podłączenie amperomierza równolegle może prowadzić do zwarcia i uszkodzenia urządzenia.
• Sprawdzenie poprawności połączeń przed włączeniem zasilania jest kluczowe dla bezpieczeństwa.

Jak bezpiecznie podłączyć amperomierz w obwód elektryczny

Bezpieczeństwo jest kluczowym aspektem podczas podłączania amperomierza w obwód elektryczny. Zanim przystąpisz do jakichkolwiek działań, zawsze upewnij się, że zasilanie obwodu jest wyłączone. To podstawowa zasada, która chroni nie tylko urządzenie, ale przede wszystkim Ciebie. Oprócz tego, warto mieć pod ręką odpowiednie narzędzia, takie jak izolowane wkrętaki oraz rękawice ochronne, aby zminimalizować ryzyko porażenia prądem. Podczas podłączania amperomierza, kluczowe jest również, aby zachować ostrożność w wyborze miejsca, w którym zamierzamy go wpiąć. Amperomierz powinien być podłączony w taki sposób, aby prąd przepływający przez obwód również przepływał przez urządzenie pomiarowe. Pamiętaj, że niewłaściwe podłączenie może prowadzić do uszkodzenia amperomierza oraz innych elementów obwodu. Dlatego przestrzeganie zasad bezpieczeństwa jest niezbędne dla prawidłowego funkcjonowania całego systemu.

Zasady bezpieczeństwa przy podłączaniu amperomierza

Podczas podłączania amperomierza, istnieje kilka kluczowych zasad bezpieczeństwa, które należy przestrzegać. Po pierwsze, zawsze upewnij się, że obwód jest de-energizowany, co oznacza, że prąd nie płynie przez żadne z jego części. Po drugie, używaj narzędzi z izolowanymi uchwytami, aby zminimalizować ryzyko porażenia prądem. Dodatkowo, warto nosić rękawice i okulary ochronne, które dodatkowo zwiększą Twoje bezpieczeństwo podczas pracy z elektrycznością.

Jak rozpoznać odpowiednie miejsce do wpięcia amperomierza

Aby poprawnie wpiąć amperomierz w obwód, kluczowe jest zidentyfikowanie właściwego miejsca do jego podłączenia. Najlepiej jest rozłączyć obwód w punkcie, w którym chcesz zmierzyć natężenie prądu, a następnie włączyć amperomierz pomiędzy źródło zasilania a odbiornik prądu. Upewnij się, że miejsce to jest łatwo dostępne i nie stwarza ryzyka zwarcia. Warto również zwrócić uwagę na to, aby nie podłączać amperomierza w miejscu, gdzie może wystąpić duża zmiana napięcia, co mogłoby wpłynąć na dokładność pomiaru.

W przypadku trudności w określeniu odpowiedniego miejsca, pomocne może być skorzystanie z multimetru, aby sprawdzić, gdzie prąd płynie w obwodzie. Możesz również skonsultować się z dokumentacją techniczną urządzenia, aby znaleźć wskazówki dotyczące pomiarów. Pamiętaj, że nieprawidłowe podłączenie amperomierza może prowadzić do uszkodzenia zarówno urządzenia, jak i obwodu, dlatego dokładność w tym kroku jest niezbędna.

Różnice między podłączeniem amperomierza w szereg i równolegle

Podczas podłączania amperomierza, istotne jest zrozumienie różnic między połączeniem szeregowym a równoległym. W przypadku połączenia szeregowego, amperomierz jest włączany w taki sposób, że cały prąd przepływający przez obwód również przepływa przez urządzenie pomiarowe. To podejście pozwala na dokładne zmierzenie natężenia prądu, ponieważ amperomierz działa jako część obwodu. Warto jednak pamiętać, że w przypadku podłączenia w szereg, wartość rezystancji amperomierza powinna być jak najmniejsza, aby nie wpływać na całkowity prąd w obwodzie.

Natomiast podłączenie równoległe jest niewłaściwe dla amperomierzy, ponieważ może prowadzić do zwarcia. W takim przypadku amperomierz staje się ścieżką o niskiej rezystancji, co skutkuje niebezpiecznym przepływem prądu. Dlatego zawsze należy stosować połączenie szeregowe, aby uniknąć ryzyka uszkodzenia urządzenia oraz zapewnić dokładne pomiary. Zrozumienie tych różnic jest kluczowe dla efektywnego i bezpiecznego korzystania z amperomierza w obwodach elektrycznych.

Kiedy i dlaczego należy używać połączenia szeregowego

Podczas podłączania amperomierza, połączenie szeregowe jest odpowiednie w wielu sytuacjach. Przede wszystkim, gdy chcesz zmierzyć natężenie prądu w obwodzie, amperomierz musi być włączony w szereg, aby cały prąd przepływający przez obwód również przepływał przez urządzenie pomiarowe. Na przykład, w prostym obwodzie z żarówką, rozłączasz przewód w dowolnym miejscu i włączasz amperomierz, aby uzyskać dokładny odczyt. To podejście jest kluczowe, ponieważ pozwala na precyzyjne pomiary, które są niezbędne do analizy działania obwodu.

Połączenie szeregowe jest również zalecane, gdy obwód nie wymaga jednoczesnego działania wielu urządzeń. Na przykład, w obwodzie z jedną żarówką i amperomierzem, wykorzystanie połączenia szeregowego zapewnia, że prąd jest mierzony dokładnie, a wszelkie zmiany w obwodzie są natychmiast odzwierciedlane w odczytach. Należy jednak pamiętać, że w przypadku zbyt dużej rezystancji amperomierza może to wpłynąć na działanie całego obwodu. Dlatego ważne jest, aby używać amperomierzy o niskiej rezystancji wewnętrznej.

Rodzaj połączenia	Zalety	Wady
Połączenie szeregowe	Dokładne pomiary natężenia prądu	Może wpływać na działanie obwodu przy wysokiej rezystancji
Połączenie równoległe	Nie wpływa na działanie obwodu	Może prowadzić do zwarcia amperomierza

Potencjalne problemy przy podłączeniu równoległym

Podłączenie amperomierza w połączeniu równoległym może prowadzić do poważnych problemów. Głównym zagrożeniem jest ryzyko zwarcia, ponieważ amperomierz ma bardzo niską rezystancję. W momencie, gdy jest podłączony równolegle, staje się drogą o niskiej rezystancji dla prądu, co może spowodować, że prąd popłynie głównie przez amperomierz, zamiast przez inne elementy obwodu. Taki stan rzeczy może prowadzić do uszkodzenia zarówno amperomierza, jak i innych komponentów w obwodzie.

Innym problemem jest to, że pomiary dokonane w połączeniu równoległym mogą być znacznie mniej dokładne. Amperomierz nie będzie w stanie prawidłowo zmierzyć natężenia prądu, ponieważ nie będzie on reprezentatywny dla całego obwodu. Dlatego zawsze należy unikać podłączania amperomierza w połączeniu równoległym, aby nie narażać sprzętu na uszkodzenia oraz zapewnić rzetelność pomiarów.

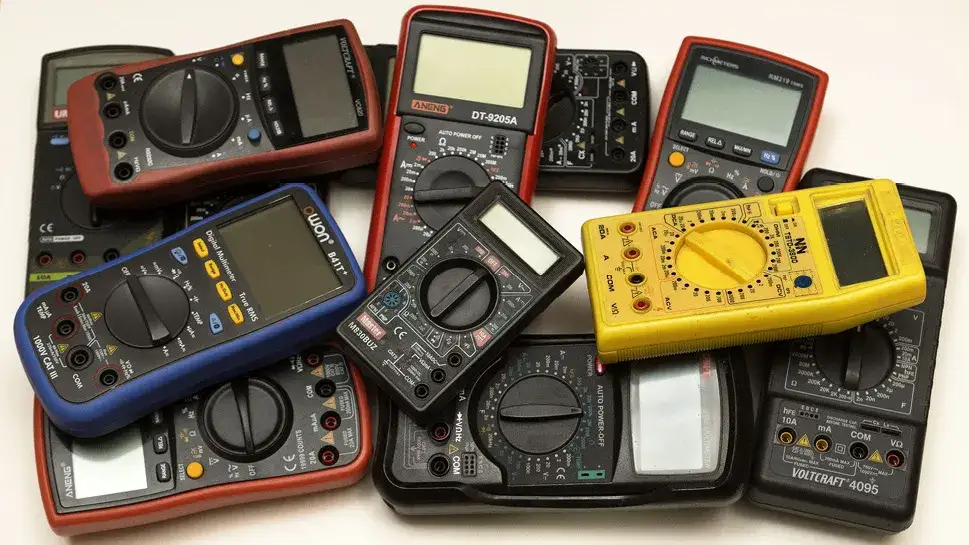

Czytaj więcej: Jaki multimetr na początek: wybierz najlepszy model dla siebie

Jak poprawnie zidentyfikować polaryzację amperomierza

Identyfikacja polaryzacji amperomierza jest kluczowym krokiem, szczególnie w przypadku pomiarów w obwodach prądu stałego (DC). Amperomierze DC mają dwa zaciski, które są oznaczone jako "+" i "-". Zacisk oznaczony znakiem "+" powinien być podłączony do punktu o wyższym potencjale, na przykład do dodatniego zacisku źródła zasilania. Z kolei zacisk "-" należy podłączyć do punktu o niższym potencjale. Błędne podłączenie tych zacisków może prowadzić do nieprawidłowych odczytów lub uszkodzenia urządzenia, dlatego tak ważne jest, aby zawsze zwracać uwagę na oznaczenia.

W przypadku amperomierzy prądu przemiennego (AC) polaryzacja nie ma znaczenia, ponieważ prąd zmienny nie ma stałego kierunku. Dlatego w takich przypadkach nie musisz martwić się o to, który zacisk podłączyć do którego punktu w obwodzie. Ważne jest jednak, aby zawsze upewnić się, że amperomierz jest odpowiednio skonfigurowany do rodzaju prądu, który będziesz mierzyć, aby uniknąć błędów i potencjalnych uszkodzeń sprzętu.

Oznaczenia zacisków w amperomierzu prądu stałego

Oznaczenia zacisków w amperomierzu prądu stałego są niezwykle ważne dla prawidłowego pomiaru. Zacisk "+" oznacza dodatni potencjał, a zacisk "-" oznacza potencjał ujemny. Użycie niewłaściwego zacisku może prowadzić do błędnych odczytów lub uszkodzenia urządzenia. Dlatego zawsze upewnij się, że podłączasz zaciski zgodnie z ich oznaczeniami, aby zapewnić dokładność pomiarów oraz bezpieczeństwo podczas pracy z elektrycznością.

Polaryzacja w amperomierzach prądu przemiennego

W przypadku amperomierzy prądu przemiennego (AC), kwestia polaryzacji nie jest tak istotna, jak w przypadku prądu stałego (DC). Prąd przemienny zmienia kierunek przepływu w cyklu, co sprawia, że oznaczenia "+" i "-" na zaciskach amperomierza nie mają znaczenia. Możesz podłączyć amperomierz w dowolny sposób, a wyniki pomiarów będą nadal poprawne. To ułatwia korzystanie z amperomierzy AC, ponieważ nie musisz martwić się o poprawne podłączenie zacisków.

Jednakże, mimo że polaryzacja nie jest krytyczna, ważne jest, aby amperomierz był odpowiednio skonfigurowany do pomiaru prądu przemiennego. Używanie amperomierzy zaprojektowanych specjalnie do pomiarów AC zapewnia dokładność i bezpieczeństwo. Pamiętaj, aby zawsze przestrzegać zasad bezpieczeństwa, nawet gdy polaryzacja nie jest problemem, aby uniknąć uszkodzenia sprzętu lub nieprawidłowych odczytów.

Typowe błędy podczas podłączania amperomierza i ich unikanie

Podczas podłączania amperomierza, istnieje wiele typowych błędów, które mogą prowadzić do nieprawidłowych pomiarów lub uszkodzenia urządzenia. Jednym z najczęstszych błędów jest podłączenie amperomierza równolegle do obwodu, co może spowodować zwarcie. Innym problemem jest nieprawidłowe rozpoznanie polaryzacji, szczególnie w przypadku amperomierzy prądu stałego. Błędne podłączenie zacisków może prowadzić do uszkodzenia urządzenia pomiarowego oraz nieprawidłowych odczytów natężenia prądu. Ponadto, niektóre osoby mogą zapomnieć o wyłączeniu zasilania przed podłączeniem amperomierza, co stwarza poważne ryzyko porażenia prądem.

Aby uniknąć tych błędów, warto stosować kilka prostych technik. Po pierwsze, zawsze upewnij się, że zasilanie jest wyłączone przed rozpoczęciem pracy z amperomierzem. Po drugie, dokładnie sprawdź oznaczenia zacisków, aby upewnić się, że są one poprawnie podłączone. Dobrą praktyką jest również korzystanie z amperomierzy z funkcją automatycznego rozpoznawania polaryzacji oraz z urządzeń zaprojektowanych specjalnie do pomiaru prądu przemiennego. Wprowadzenie tych zasad w życie pomoże zapewnić dokładne pomiary i bezpieczeństwo podczas pracy z elektrycznością.

Jak wykorzystać amperomierz do analizy efektywności energetycznej

Wykorzystanie amperomierza nie ogranicza się jedynie do pomiaru natężenia prądu w obwodach elektrycznych. Możesz również zastosować go do oceny efektywności energetycznej urządzeń elektrycznych. Na przykład, podłączając amperomierz do obwodu z urządzeniem, takim jak lodówka czy klimatyzator, możesz dokładnie zmierzyć, ile prądu zużywa to urządzenie w czasie rzeczywistym. Dzięki tym informacjom możesz lepiej zrozumieć, które urządzenia są najbardziej energochłonne i gdzie można wprowadzić zmiany w celu zmniejszenia rachunków za energię.

Co więcej, monitorowanie natężenia prądu w różnych porach dnia pozwala na identyfikację szczytowych godzin zużycia energii. To z kolei może pomóc w planowaniu użycia urządzeń w sposób bardziej efektywny, na przykład uruchamiając je w godzinach, gdy taryfy za energię są niższe. W przyszłości, z rozwojem technologii inteligentnych domów, amperomierze mogą stać się integralną częścią systemów zarządzania energią, umożliwiając automatyczne dostosowywanie zużycia energii w zależności od rzeczywistych potrzeb i warunków. Takie podejście nie tylko obniży koszty, ale także przyczyni się do bardziej zrównoważonego korzystania z zasobów energetycznych.
