Dobrze wykonane uziemienie nie jest dodatkiem, tylko jednym z elementów, które decydują o tym, czy instalacja elektryczna chroni ludzi, czy tylko wygląda na bezpieczną. W praktyce liczy się nie sam przewód w ziemi, ale cały układ: przewód ochronny, połączenia wyrównawcze, zabezpieczenia nadprądowe, RCD i sposób podłączenia urządzeń. Poniżej pokazuję, jak to działa w domu i przy fotowoltaice, na co zwrócić uwagę podczas odbioru oraz jakie błędy najczęściej psują ochronę.
Najważniejsze rzeczy, które warto wiedzieć przed oceną instalacji
- Połączenie ochronne ma odprowadzić prąd uszkodzeniowy z obudowy, zanim zagrozi człowiekowi.
- RCD 30 mA, ciągłość przewodu PE i poprawne połączenia wyrównawcze muszą działać razem.
- Nie ma jednej uniwersalnej wartości dla każdego budynku; liczy się układ sieci i projekt.
- W fotowoltaice ważne są ramy modułów, konstrukcja nośna, falownik i ograniczniki przepięć.
- Stare instalacje często wymagają modernizacji, zanim dołoży się PV lub nowe odbiorniki.
Co właściwie robi połączenie ochronne
Najprościej ujmując, chodzi o stworzenie bezpiecznej drogi dla prądu w chwili awarii. Jeśli izolacja w urządzeniu zostanie przebita i obudowa znajdzie się pod napięciem, prąd ma popłynąć przewodem ochronnym, a nie przez człowieka dotykającego metalowej części. To właśnie dlatego w dobrze zaprojektowanej instalacji obudowy pralek, zmywarek, piekarników czy falowników nie są zostawione same sobie.
Ja patrzę na to tak: sama obecność przewodu ochronnego niczego jeszcze nie gwarantuje. Liczy się jego ciągłość, niski opór całej drogi powrotnej i współpraca z zabezpieczeniami, które odłączą zasilanie szybko po wykryciu uszkodzenia. W praktyce ochronę buduje się więc warstwowo, a nie jednym elementem. Tę logikę warto mieć w głowie, bo od niej zależy sens kolejnych decyzji przy wyborze osprzętu i modernizacji instalacji.
Drugim ważnym mechanizmem jest wyłącznik różnicowoprądowy, czyli RCD. W typowych domowych obwodach spotyka się dziś czułość 30 mA, bo taki próg dobrze wspiera ochronę dodatkową. RCD nie zastępuje jednak przewodu ochronnego ani uziomu; działa razem z nimi, a nie zamiast nich. To prowadzi wprost do pytania, jakie rodzaje połączeń w ogóle występują w instalacji i po co się je rozróżnia.
Jakie są rodzaje połączeń i dlaczego nie wolno ich mylić
W praktyce najczęściej miesza się trzy różne rzeczy: ochronę przeciwporażeniową, połączenia wyrównawcze i połączenia funkcjonalne. Dla użytkownika brzmi to podobnie, ale dla elektryka to zupełnie inne zadania. Jedno ma chronić człowieka, drugie ma wyrównać potencjały metalowych elementów, a trzecie ma zapewnić poprawną pracę urządzenia.
| Rodzaj połączenia | Do czego służy | Gdzie spotykam je najczęściej | Co trzeba zapamiętać |
|---|---|---|---|
| Ochronne PE | Odprowadza prąd uszkodzeniowy z obudowy urządzenia | Gniazda z bolcem, obudowy sprzętu, rozdzielnica | Musi mieć ciągłość i właściwy przekrój |
| Wyrównawcze | Łączy metalowe elementy, aby nie pojawiła się między nimi niebezpieczna różnica potencjałów | Łazienka, kotłownia, konstrukcje metalowe, dach z PV | Nie zastępuje przewodu PE |
| Funkcjonalne | Pomaga urządzeniu działać zgodnie z projektem lub zaleceniem producenta | Falownik, automatyka, wybrane układy DC | Wykonuje się je tylko według dokumentacji |
| Odgromowe | Odprowadza prąd piorunowy do gruntu | Zwody, przewody odprowadzające, bednarka | To nie jest to samo co ochrona przeciwporażeniowa |
W nowoczesnych instalacjach bardzo ważna jest też główna szyna wyrównawcza, często skracana do GSU. To miejsce, do którego zbiera się przewody ochronne i wyrównawcze, żeby cały układ miał jeden uporządkowany punkt odniesienia. Gdy ktoś próbuje zamiast tego użyć przypadkowej rury albo śrubki na chybił trafił, robi się z ochrony improwizacja, a nie system. Z takiego rozróżnienia naturalnie wynika pytanie, jak typ sieci w budynku wpływa na cały układ bezpieczeństwa.
Jak układ sieci wpływa na bezpieczeństwo w domu
W Polsce najczęściej spotyka się układy TN-C-S albo TN-S, a w starszych budynkach wciąż trafia się TN-C. Różnica nie jest akademicka. W jednym przypadku przewód ochronny jest rozdzielony od neutralnego wcześniej i łatwiej kontrolować ochronę, w innym przez część instalacji biegnie przewód PEN, czyli wspólny przewód ochronno-neutralny, który wymaga szczególnej uwagi przy rozdziale i modernizacji.
| Układ sieci | Co to oznacza w praktyce | Na co zwracam uwagę | Kiedy bywa spotykany |
|---|---|---|---|
| TN-S | Przewody PE i N są rozdzielone | Ciągłość PE, poprawne zaciski, zgodność z projektem | Nowe lub gruntownie modernizowane instalacje |
| TN-C-S | W części instalacji występuje PEN, dalej następuje rozdział na PE i N | Miejsce rozdziału, jakość połączeń, stan rozdzielnicy | Bardzo częste w domach jednorodzinnych |
| TN-C | Jeden przewód pełni rolę ochronną i neutralną | To zwykle sygnał, że instalacja wymaga modernizacji | Starsze obiekty |
| TT | Budynek ma własny uziom, a skuteczność ochrony mocno zależy od RCD | Parametry uziomu i dobór wyłączników różnicowoprądowych | Część budynków wiejskich i obiektów z lokalnym uziomem |
To właśnie dlatego nie lubię obietnic w stylu „wystarczy tyle omów i wszystko będzie dobrze”. Nie ma jednej magicznej liczby dla każdego domu. O skuteczności ochrony decyduje cały układ: impedancja pętli zwarcia, ciągłość przewodów, charakter zabezpieczeń i sposób wykonania połączeń. W układzie TT dobry uziom i sprawny RCD są szczególnie ważne, a w TN ogromne znaczenie ma poprawny rozdział przewodów i stan połączeń. Skoro układ sieci już porządkuje zasady gry, warto sprawdzić, jak w praktyce weryfikuje się, że instalacja naprawdę działa.
Jak sprawdza się, czy wszystko działa tak, jak powinno
Największy błąd to myślenie, że skoro gniazdko ma bolec, to temat jest zamknięty. Nie jest. Poprawność ochrony sprawdza się pomiarami i oględzinami, a nie samym wyglądem osprzętu. W dobrze wykonanym odbiorze powinny pojawić się wyniki dotyczące ciągłości przewodów ochronnych, impedancji pętli zwarcia, działania RCD oraz rezystancji uziomu.
- Oględziny pokazują, czy przewody są opisane, podłączone zgodnie ze schematem i czy nie ma prowizorycznych mostków.
- Ciągłość PE potwierdza, że droga ochronna nie została przerwana podczas remontu albo przeróbki.
- Impedancja pętli zwarcia mówi, czy zabezpieczenie odłączy zasilanie wystarczająco szybko.
- Test RCD sprawdza, czy wyłącznik różnicowoprądowy reaguje prawidłowo, a w domach najczęściej spotyka się czułość 30 mA.
- Pomiar uziomu daje obraz jakości połączenia z gruntem, ale sam nie wystarcza bez reszty pomiarów.
W praktyce ważniejszy od samego pojedynczego wyniku jest cały protokół. Jeśli ktoś po montażu nie zostawia żadnych pomiarów, to nie mam dobrego powodu, by ufać jedynie deklaracji „zrobione”. Dla czytelnika oznacza to prostą zasadę: przy odbiorze proś o liczby, schemat i podpis osoby z uprawnieniami. To także dobry moment, żeby przyjrzeć się błędom, które najczęściej niszczą nawet poprawnie zaplanowaną ochronę.
Najczęstsze błędy, które osłabiają ochronę
Niektóre pomyłki są banalne, ale skutki bywają bardzo kosztowne. Najgorsze jest to, że część z nich nie daje od razu oczywistych objawów. Instalacja może działać, a mimo to nie chronić tak, jak powinna. Poniżej zestawiam błędy, które widzę najczęściej, zwłaszcza po amatorskich przeróbkach i pośpiesznych modernizacjach.
| Błąd | Dlaczego szkodzi | Co zrobić zamiast tego |
|---|---|---|
| Podłączanie ochrony do przypadkowej rury | Rura nie zawsze ma ciągłość elektryczną, a do tego może zostać wymieniona na element z tworzywa | Wykonać prawidłowy przewód ochronny i połączenie do GSU |
| Brak ciągłości przewodu PE po remoncie | Obudowa urządzenia przestaje mieć bezpieczną drogę dla prądu uszkodzeniowego | Sprawdzić połączenia po każdej ingerencji w instalację |
| Mostkowanie N i PE w złym miejscu | Wprowadza chaos w ochronie i może wywołać niebezpieczne zadziałania albo ich brak | Stosować rozwiązanie zgodne z układem sieci i projektem |
| Pomijanie połączeń wyrównawczych w łazience lub kotłowni | Metalowe elementy mogą osiągnąć różne potencjały i stać się niebezpieczne przy awarii | Włączyć do systemu wszystkie wymagane elementy przewodzące |
| Brak pomiarów po montażu | Nie wiadomo, czy zabezpieczenia zadziałają tak, jak zakłada projekt | Wymagać protokołu odbioru z realnymi wynikami |
| Zbyt luźne zaciski lub za mały przekrój przewodu | Powstają spadki napięć, grzanie i ryzyko uszkodzenia połączeń | Dobierać osprzęt i przekroje zgodnie z dokumentacją |
Jeśli mam wskazać jedną rzecz, która najczęściej psuje bezpieczeństwo po remoncie, jest nią pośpiech. Ktoś wymienia gniazdka, dokłada obwód, przenosi rozdzielnicę i zakłada, że „elektryka się zgadza”. A przecież każdy taki ruch powinien kończyć się sprawdzeniem. To szczególnie ważne tam, gdzie dochodzi fotowoltaika, bo wtedy cała instalacja pracuje w bardziej wymagających warunkach.
Co trzeba dopilnować przy fotowoltaice i modernizacji starego domu

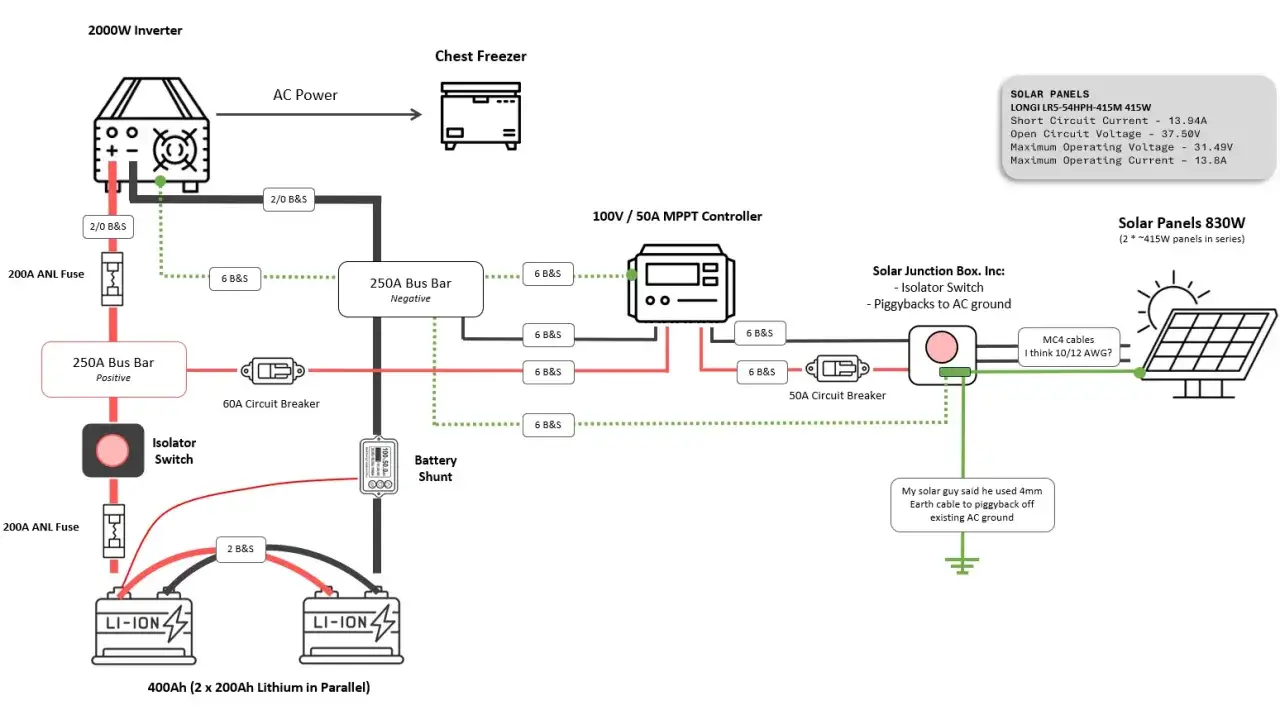

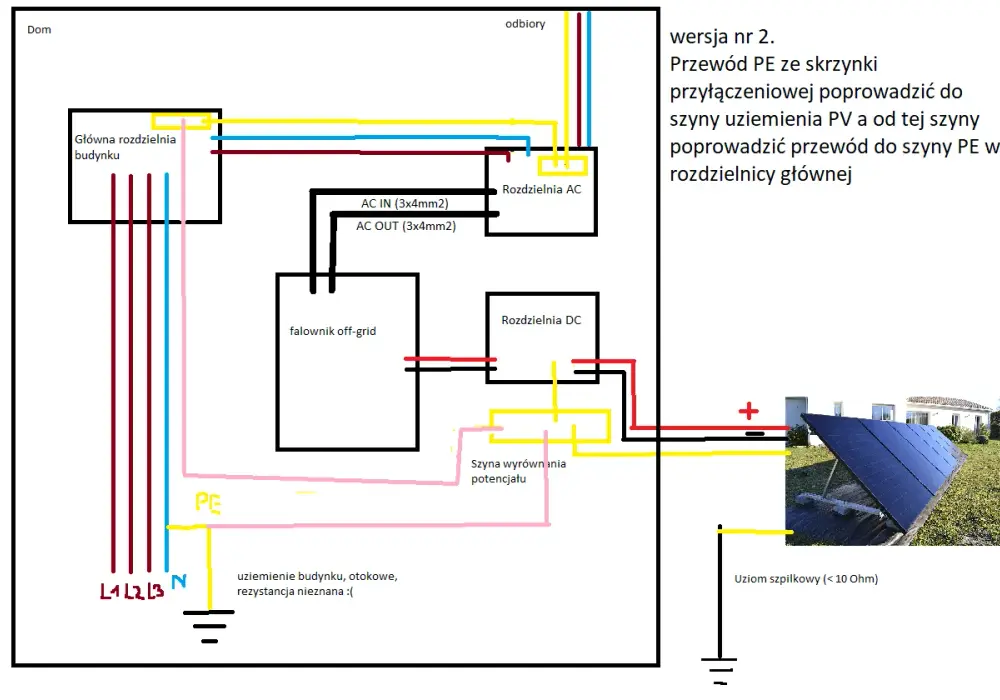

W instalacjach PV ochrona musi obejmować nie tylko sam budynek, ale też konstrukcję na dachu, ramy modułów, falownik i ograniczniki przepięć. W praktyce oznacza to, że metalowe elementy systemu powinny być objęte połączeniami wyrównawczymi, a sposób ich prowadzenia trzeba dopasować do projektu i zaleceń producenta. W niektórych systemach istotne jest także funkcjonalne połączenie po stronie DC, ale tego nie robi się „na wyczucie” — tu decyduje dokumentacja techniczna i typ falownika.
- Sprawdź konstrukcję dachu, bo metalowy stelaż i ramy modułów nie mogą być traktowane jako luźny dodatek.
- Zwróć uwagę na falownik, bo to on często wymaga konkretnego układu połączeń i ochrony przepięciowej.
- Poproś o informację o SPD, czyli ogranicznikach przepięć, które chronią elektronikę po stronie AC i DC.
- Nie skracaj przewodów ochronnych bardziej niż trzeba, bo długie pętle zwiększają ryzyko przepięć indukowanych.
- Najpierw modernizuj starą instalację, a dopiero potem dokładaj PV, jeśli dom ma przestarzałą rozdzielnicę albo brak pełnego PE.
W domach modernizowanych po latach widzę jeszcze jeden problem: ktoś inwestuje w nową technologię, ale zostawia stare fundamenty elektryczne. To słaby układ. Jeśli rozdzielnica, przewody i punkty ochronne nie są uporządkowane, instalacja PV tylko mnoży kłopot zamiast go rozwiązać. Dlatego przy odbiorze warto poprosić nie tylko o uruchomienie systemu, ale też o dokumenty, które pokażą, że całość została domknięta technicznie.
Zanim zamkniesz temat, poproś o trzy rzeczy więcej niż o sam rachunek
Jeżeli miałbym zostawić po sobie jedną praktyczną wskazówkę, byłaby bardzo prosta: nie odbieraj instalacji bez schematu, protokołu pomiarów i jasnej informacji, jak rozwiązano ochronę w Twoim konkretnym układzie sieci. To trzy dokumenty, które robią większą różnicę niż ładny opis w ofercie. Dodatkowo w przypadku fotowoltaiki dopytaj o połączenia wyrównawcze konstrukcji, sposób ochrony przepięciowej i to, czy rozdzielnica była modernizowana razem z montażem systemu.
Najlepsza ochrona nie polega na tym, że ktoś „coś uziemił”, tylko na tym, że każdy element układu ma swoje miejsce, przekrój, połączenie i potwierdzony pomiar. Jeśli to się zgadza, instalacja jest po prostu bardziej przewidywalna, a to w elektryce znaczy bardzo dużo.
