Na budowie, podczas remontu albo przy montażu instalacji PV dobrze dobrana rozdzielnica tymczasowa decyduje o tym, czy prace idą płynnie, czy co chwilę coś wybija. Potocznie nazywa się ją erbetką. W tym tekście pokazuję, z czego taka skrzynka powinna się składać, jak dobrać ją do obciążenia, ile realnie kosztuje i jakie błędy najczęściej kończą się przestojem albo niepotrzebnym ryzykiem.
Najważniejsze rzeczy, które warto sprawdzić przed zakupem albo wynajmem
- Dobierz prąd znamionowy do rzeczywistego obciążenia, a nie „na wszelki wypadek”.
- Na zewnątrz trzymaj się minimum IP44, a w trudniejszych warunkach rozważ IP54 lub IP65.
- W środku powinny być wyłącznik różnicowoprądowy, zabezpieczenia nadprądowe i czytelny układ gniazd.
- Przy krótkich robotach zwykle wystarcza wynajem, przy dłuższych pracach zakup bywa tańszy.
- Przy fotowoltaice i większych remontach dobrze zorganizowane zasilanie oszczędza czas całej ekipie.
Czym jest rozdzielnica budowlana i kiedy naprawdę jej potrzebujesz
To tymczasowy punkt dystrybucji energii, który rozprowadza prąd po placu budowy, remoncie albo innym miejscu, gdzie instalacja docelowa jeszcze nie działa lub nie jest gotowa. W praktyce patrzę na nią jak na małe centrum dowodzenia energią: ma podać zasilanie tam, gdzie jest potrzebne, i zrobić to bezpiecznie, mimo kurzu, wilgoci, przenoszenia sprzętu i zmiennego obciążenia.
Najczęściej taka rozdzielnica przydaje się przy budowie domu, modernizacji obiektu, pracach na zewnątrz, w zapleczu kontenerowym, a także przy montażu instalacji fotowoltaicznej. To ważne rozróżnienie, bo nie chodzi wyłącznie o „kilka gniazdek na budowie”. Dobrze dobrane urządzenie ma chronić ludzi, sprzęt i samą inwestycję przed przeciążeniami, zwarciem i przypadkowym wyłączeniem zasilania.
W praktyce to także różnica między chaosem a porządkiem. Przedłużacze rozciągnięte po błocie szybko robią się problemem, a rozdzielnica budowlana pozwala rozdzielić obwody i przypisać im sensowne zabezpieczenia. Skoro wiadomo już, po co ona jest, warto zobaczyć, z czego powinna się składać.

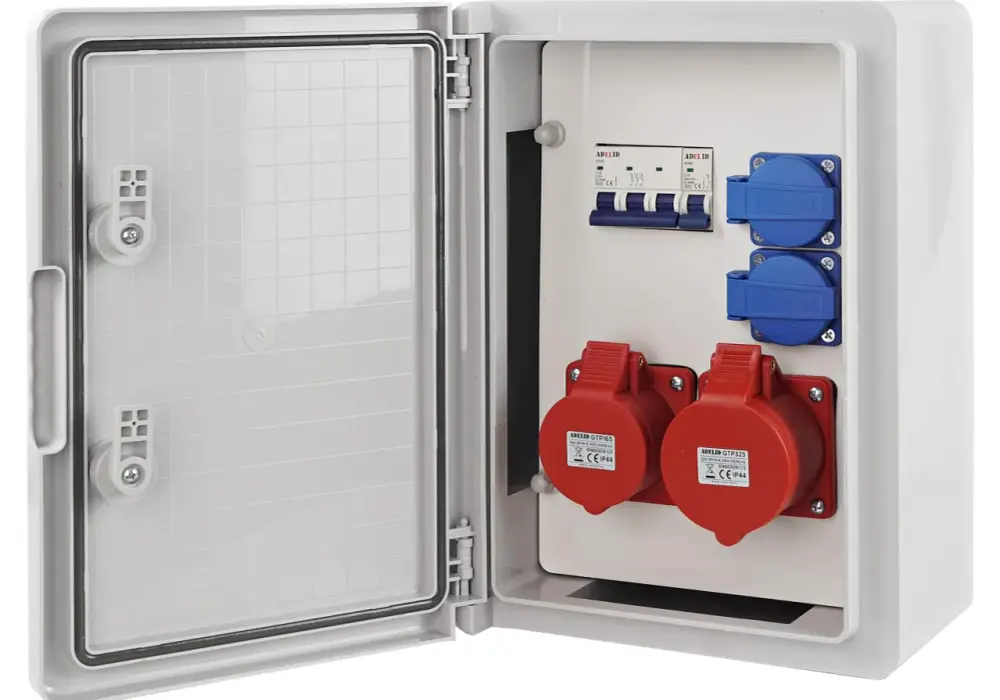

Co powinno się w niej znaleźć, żeby była naprawdę użyteczna
Największy błąd początkujących polega na tym, że patrzą wyłącznie na liczbę gniazd. Ja zawsze zaczynam od zabezpieczeń, potem sprawdzam wyjścia, a dopiero na końcu obudowę i sposób montażu. Jeśli te trzy warstwy są dobrze dobrane, rozdzielnica będzie pracować stabilnie, zamiast być tylko ładną skrzynką z wtyczkami.
Zabezpieczenia, których nie warto pomijać
Podstawą jest wyłącznik różnicowoprądowy, który ma ograniczać skutki upływu prądu do ziemi i chronić ludzi przed porażeniem. Do tego dochodzą wyłączniki nadprądowe, czyli zabezpieczenia przed przeciążeniem i zwarciem. W wielu zastosowaniach sens ma też główny wyłącznik, bo pozwala szybko odciąć cały zestaw jednym ruchem, bez szukania właściwego obwodu w stresie.
Jeśli rozdzielnica ma pracować przy dłuższych liniach zasilających albo w miejscu, gdzie pojawiają się wrażliwe urządzenia, zwracam też uwagę na ochronę przeciwprzepięciową. To nie jest gadżet. Przy budowie i instalacjach PV potrafi uratować elektronikę, szczególnie wtedy, gdy obok pracują ciężkie maszyny albo zasilanie jest prowadzone w trudnych warunkach.
Gniazda i wyjścia, które faktycznie się przydają
W praktyce liczą się dwa światy: gniazda 230 V do elektronarzędzi, ładowarek, oświetlenia i drobnego osprzętu oraz gniazda 400 V do sprzętu trójfazowego. Często spotkasz oznaczenia 16A i 32A, a przy gniazdach siłowych pojawia się skrót 5P, czyli pięciobiegunowe złącze dla układu trójfazowego. To nie jest detal techniczny dla ozdoby, tylko realna wskazówka, jakie urządzenia da się podłączyć bez kombinowania.
Ja nie lubię rozdzielnic, które mają za dużo „ładnych” gniazd 230 V, a za mało sensownego zapasu na sprzęt budowlany. Na krótkim remoncie wystarczy prostszy układ, ale przy maszynach tnących, pompach, betoniarkach czy większym zapleczu lepiej mieć osobne obwody i czytelne oznaczenia. Dzięki temu jedna usterka nie wyłącza wszystkiego naraz.
Przeczytaj również: Rezystancja w fotowoltaice - jak uniknąć strat energii?
Obudowa i odporność na warunki zewnętrzne
Tu liczy się stopień ochrony, materiał i sposób ustawienia. Na zewnątrz sensowne minimum to IP44, bo daje podstawową ochronę przed ciałami stałymi i rozbryzgami wody. Jeśli sprzęt ma stać dłużej w kurzu, błocie albo przy intensywnym myciu placu, lepiej patrzeć na IP54 albo IP65. Im trudniejsze warunki, tym mniej miejsca na oszczędzanie na obudowie.
Ważna jest też odporność mechaniczna. Obudowa powinna znieść uderzenia, częste otwieranie, promieniowanie UV i zmiany temperatury. Dobrze, gdy ma wygodny uchwyt lub możliwość stabilnego montażu, bo źle ustawiona skrzynka jest po prostu kłopotliwa w codziennej pracy. Jeżeli będzie stać długo na zewnątrz, to właśnie jakość obudowy najczęściej przesądza o trwałości całego zestawu.
Skoro wiadomo już, co powinno się w niej znaleźć, czas przejść do praktyki wyboru pod konkretną skalę robót.
Jak dobrać ją do skali prac i rodzaju odbiorników
Wybór zaczynam od prostego pytania: co ma być z niej zasilane dziś, a nie tylko „kiedyś może się przyda”. W praktyce różnica między małym remontem a dużą budową nie polega tylko na liczbie gniazd. Zmienia się także charakter obciążenia, sposób pracy ekipy i to, jak szybko pojawi się potrzeba rozbudowy zestawu.
Najwygodniej myśleć o tym w trzech scenariuszach:
| Skala prac | Co zwykle wystarcza | Na co zwracam uwagę | Kiedy to ma sens |
|---|---|---|---|
| Mały remont lub dom jednorodzinny | Prostszy model z obwodami 16A i kilkoma gniazdami 230 V | IP44, czytelne zabezpieczenia, kompaktowa obudowa | Gdy pracuje kilka elektronarzędzi i oświetlenie pomocnicze |
| Budowa domu lub średni plac robót | Układ z 32A, gniazdami 230 V i 400 V oraz lepszą separacją obwodów | Większy zapas mocy, mocniejsza obudowa, szybki dostęp serwisowy | Gdy sprzęt pracuje równolegle i obciążenie zmienia się w ciągu dnia |
| Duża budowa, zaplecze techniczne lub instalacja PV | Rozbudowana rozdzielnica z 63A, dodatkowymi zabezpieczeniami i większą liczbą wyjść | IP54 lub IP65, możliwość oznaczenia obwodów, opcjonalny licznik energii | Gdy kilka ekip korzysta z prądu jednocześnie i trzeba panować nad poborem |
Jeśli przy jednym punkcie zasilania mają działać jednocześnie wiertnice, szlifierki, ładowarki, oświetlenie i sprzęt trójfazowy, bardzo szybko wychodzi, że zapas jest ważniejszy niż minimalny koszt zakupu. W takich sytuacjach lepiej wybrać model ciut większy, niż później dokładać prowizoryczne obejścia. A skoro mowa o kosztach, trzeba je rozbić na zakup i wynajem, bo to dwa zupełnie różne scenariusze.
Ile kosztuje zakup i wynajem
Na rynku widać dziś dość czytelne widełki. Prostsze rozdzielnice budowlane kosztują zwykle około 300-600 zł, modele średniej klasy mieszczą się mniej więcej w przedziale 600-1200 zł, a rozbudowane zestawy z lepszą obudową, większą liczbą gniazd i dodatkowymi funkcjami potrafią kosztować 1200-3000 zł i więcej. To nie jest sztywny cennik, ale dobry punkt odniesienia przed decyzją.
Wynajem bywa opłacalny przy krótkich pracach. Z prostych ofert rynkowych wynika, że za podstawowe modele płaci się zwykle około 50-75 zł netto za dobę, a większe lub mocniej wyposażone rozdzielnice kosztują często 120-170 zł netto za dobę, czasem więcej. Do tego trzeba doliczyć transport i ewentualną kaucję, więc przy dłuższym terminie suma potrafi szybko zbliżyć się do ceny zakupu.
Ja patrzę na to tak: jeśli sprzęt ma pracować kilka dni lub tydzień, wynajem jest wygodny i ma sens logistyczny. Jeżeli jednak rozdzielnica ma obsługiwać budowę przez wiele tygodni, a po wszystkim może wrócić na kolejną inwestycję, zakup zaczyna wygrywać. Tę decyzję warto podejmować nie na zasadzie „co jest tańsze dziś”, tylko „co będzie rozsądniejsze przez cały czas trwania robót”.
Gdy budżet jest już policzony, zostaje jeszcze druga strona medalu: błędy, które potrafią zjeść cały sens dobrego wyboru.
Najczęstsze błędy, które powodują awarie i przestoje
- Za mały zapas mocy - rozdzielnica działa „na styk”, a każdy dodatkowy odbiornik wybija zabezpieczenie i zatrzymuje pracę.
- Zbyt niski stopień ochrony - obudowa dobrze wygląda w katalogu, ale słabo znosi deszcz, kurz i mycie placu.
- Przeciążone obwody - zbyt wiele urządzeń podpiętych pod jedną linię kończy się grzaniem przewodów i niepotrzebnymi przerwami.
- Prowizoryczne przedłużacze - zamiast uporządkowanego zasilania pojawia się plątanina kabli, którą trudno kontrolować i jeszcze trudniej zabezpieczyć.
- Brak oznaczeń - jeśli nikt nie wie, który bezpiecznik odpowiada za dany obwód, każda drobna awaria zamienia się w chaos.
- Złe miejsce ustawienia - kałuża, błoto, ciasny przejazd albo miejsce bez dostępu serwisowego to proszenie się o problem.
W praktyce największe szkody robi nie sam sprzęt, tylko kombinowanie wokół niego. Ktoś podłącza zbyt dużo urządzeń przez rozgałęźniki, ktoś inny ustawia skrzynkę przy samym wejściu na budowę, a potem zdziwienie, że wszystko wybija albo urządzenie przestaje działać po pierwszym deszczu. Unikanie tych błędów jest prostsze niż późniejsze tłumaczenie ekipy, dlaczego praca stanęła.
To szczególnie ważne wtedy, gdy zasilanie tymczasowe ma obsłużyć instalację fotowoltaiczną albo większy remont domu, bo tam przerwy w dostawie prądu od razu spowalniają cały harmonogram.
Dlaczego ma znaczenie przy fotowoltaice i remoncie domu
Przy montażu paneli słonecznych tymczasowe zasilanie jest potrzebne częściej, niż wielu inwestorów zakłada. Ekipy korzystają z niego do elektronarzędzi, podnoszenia elementów na dach, oświetlenia roboczego, uruchamiania sprzętu pomiarowego i testów po stronie instalacji. Jeśli zasilanie jest niestabilne, montaż się wydłuża, a przy większym projekcie zaczyna to wpływać na koszty całej inwestycji.
Podobnie wygląda to przy remoncie domu. Gdy instalacja docelowa nie jest jeszcze gotowa albo wymaga przebudowy, dobrze zaprojektowana rozdzielnica budowlana daje ekipie punkt odniesienia: wiadomo, skąd brać prąd, co jest zabezpieczone i gdzie szukać problemu. W praktyce to właśnie ona utrzymuje tempo pracy, zanim powstanie właściwy układ końcowy.
W projektach PV zwracam też uwagę na jedną rzecz: nie warto improwizować z „chwilowym” zasilaniem z przypadkowego gniazda albo agregatu podłączonego bez porządnego układu przełączania. Jeżeli źródło energii ma się zmieniać, trzeba to zrobić zgodnie z zasadami bezpieczeństwa i z pełną kontrolą nad obciążeniem. Tylko wtedy tymczasowe zasilanie naprawdę pomaga, zamiast tworzyć dodatkowe ryzyko.
Żeby domknąć temat praktycznie, zostaje mi jeszcze krótka lista rzeczy, które sprawdzam przed pierwszym podaniem napięcia.
Co sprawdzić przed pierwszym załączeniem
- Czy producent deklaruje zgodność z właściwą normą dla rozdzielnic budowlanych.
- Czy wyłącznik różnicowoprądowy i zabezpieczenia nadprądowe są opisane czytelnie.
- Czy obudowa, dławiki i uszczelnienia są nienaruszone.
- Czy przewód zasilający ma odpowiedni przekrój i nie jest uszkodzony mechanicznie.
- Czy miejsce ustawienia jest suche, stabilne i łatwo dostępne dla serwisu.
- Czy obwody są oznaczone tak, żeby jedna usterka nie wyłączała całej pracy.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: lepiej wybrać rozdzielnicę z sensownym zapasem i regularnie ją kontrolować, niż później szukać przyczyny każdego wyłączenia. Dobrze dobrane zasilanie tymczasowe nie zwraca na siebie uwagi, bo po prostu działa. I właśnie o to chodzi na budowie, przy remoncie i przy instalacji fotowoltaicznej.
