Dobrze zaprojektowany uziom fundamentowy porządkuje całą ochronę elektryczną budynku: od wyrównania potencjałów, przez współpracę z instalacją odgromową, aż po bezpieczeństwo elektroniki w domu z fotowoltaiką. W tym tekście pokazuję, kiedy taki układ ma sens, jak powinien być wykonany, czym różni się od innych rozwiązań i na co zwrócić uwagę, żeby nie poprawiać błędów po zalaniu betonu.
Najważniejsze rzeczy, które warto wiedzieć przed startem budowy
- Najlepiej planować uziemienie już na etapie zbrojenia fundamentów, bo wtedy jest najtańsze i najłatwiejsze do wykonania.
- Liczy się nie tylko sam przewód w betonie, ale też ciągłość połączeń, wyprowadzenie do GSU i późniejszy pomiar.
- Przy standardowych fundamentach rozwiązanie działa bardzo dobrze, ale przy pełnej izolacji obwodowej lub „białej wannie” może być potrzebny układ mieszany albo otok.
- W instalacjach PV uziemienie współpracuje z ochroną przeciwprzepięciową i wyrównaniem potencjałów, a nie zastępuje tych elementów.
- Najgroźniejsze błędy to przerwanie ciągłości, brak otuliny betonu i brak przewidzianego wypustu do szyny uziemiającej.
Czym jest i co realnie daje to uziemienie
To po prostu uziemienie wbudowane w konstrukcję budynku, najczęściej w ławie albo płycie fundamentowej, które tworzy stabilne połączenie z ziemią i punkt odniesienia dla całej instalacji ochronnej. W praktyce działa jak fundament bezpieczeństwa dla instalacji elektrycznej, bo pomaga odprowadzić prąd uszkodzeniowy i piorunowy oraz utrzymać możliwie wyrównane potencjały w budynku.
Najważniejsze korzyści są bardzo konkretne:
- lepsze wyrównanie potencjałów, czyli mniejsze ryzyko niebezpiecznych różnic napięć między metalowymi elementami budynku,
- skuteczniejsza współpraca z ochroną odgromową, gdy budynek ma lub będzie miał zewnętrzny system LPS,
- bezpieczniejsza praca instalacji elektrycznej, zwłaszcza w nowoczesnych domach z elektroniką, automatyką i urządzeniami wrażliwymi na przepięcia,
- solidna baza pod fotowoltaikę, pompę ciepła, ładowarkę EV i inne systemy, które nie lubią przypadkowych skoków napięcia.
Warto tu rozdzielić dwie rzeczy, które często wrzuca się do jednego worka. Samo uziemienie nie chroni jeszcze urządzeń przed każdym przepięciem, bo do tego potrzebne są także ograniczniki przepięć i dobrze zaprojektowane połączenia wyrównawcze. To właśnie zestaw tych elementów daje realny efekt, a nie pojedynczy przewód „gdzieś w betonie”. Z tego powodu przy nowych budynkach zawsze patrzę na temat szerzej niż tylko przez pryzmat jednego uziomu. Następny krok to sposób wykonania, bo tam najłatwiej o kosztowny błąd.
Jak wygląda poprawne wykonanie w praktyce

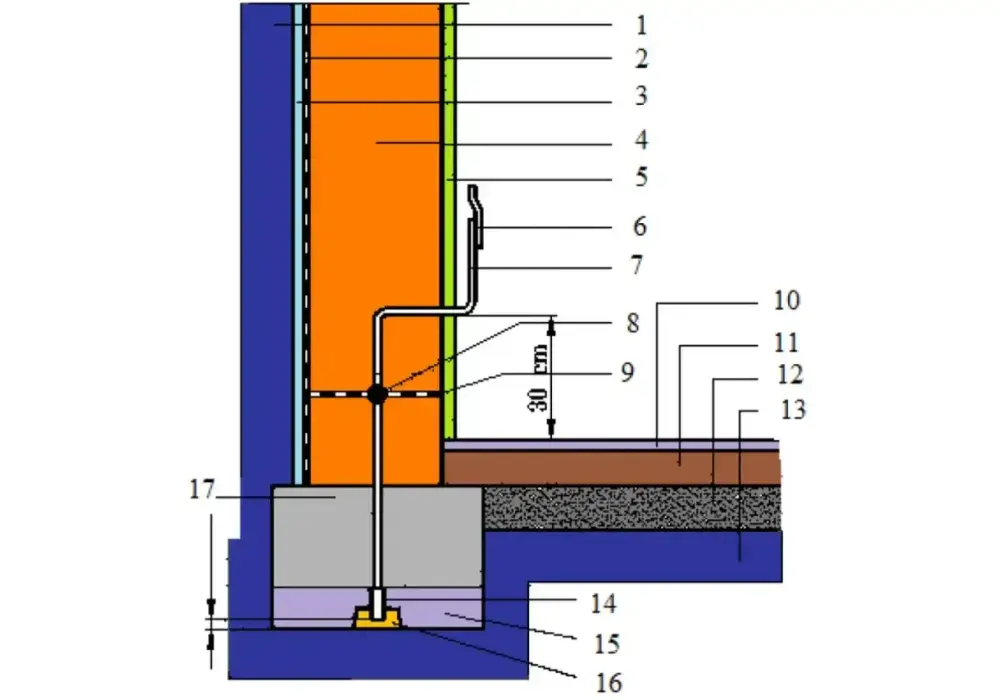

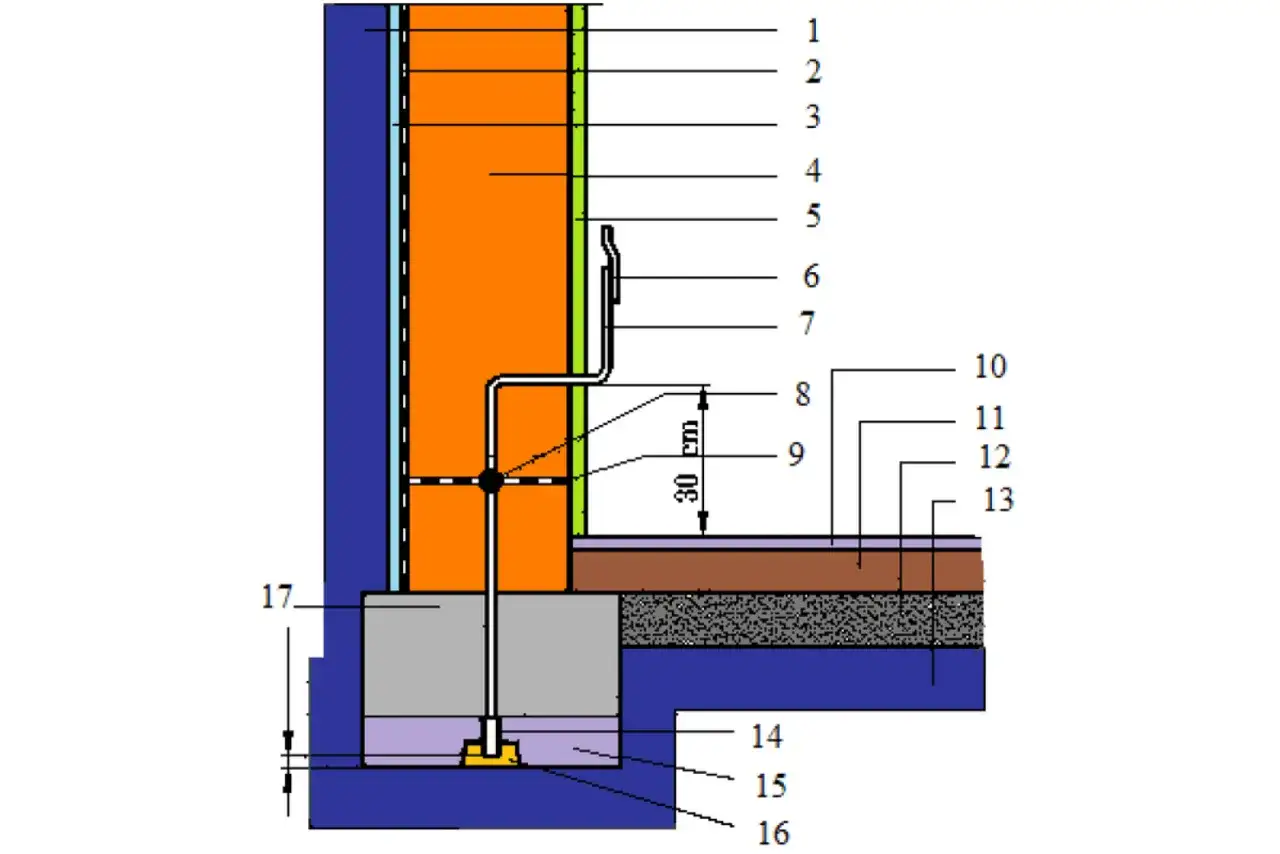

Najlepszy moment na wykonanie takiego uziemienia to etap zbrojenia fundamentów, zanim pojawi się beton. Wtedy można łatwo zamknąć obwód, połączyć elementy zbrojenia i wyprowadzić punkt podłączenia do głównej szyny uziemiającej, czyli GSU, która zbiera wszystkie połączenia ochronne w jednym miejscu.
W praktyce pilnuję kilku zasad, bo bez nich cały układ traci sens:
- zamknięty pierścień prowadzony przy zewnętrznej krawędzi fundamentu,
- ciągłe połączenie ze zbrojeniem w odstępach nie większych niż 2 m,
- otulina betonu co najmniej 5 cm z każdej strony przewodu lub taśmy,
- wypust do wnętrza budynku, który po wykończeniu nadal będzie dostępny do kontroli i pomiarów,
- dodatkowe połączenia poprzeczne w większych obiektach, aby nie robić z uziemienia tylko jednego długiego obwodu bez sensownego rozlania prądu.
Jako materiał bardzo często stosuje się drut okrągły o średnicy 10 mm albo taśmę 30 x 3,5 mm, ale ostateczny dobór zależy od projektu i systemu ochrony. W większych budynkach stosuje się też gęstszą siatkę połączeń, bo maksymalny wymiar oczka nie powinien rosnąć bez kontroli: w układach bez zewnętrznej ochrony odgromowej przyjmuje się zwykle do 20 x 20 m, a przy budynkach z LPS warto zejść do 10 x 10 m. To nie jest detal dla purystów. Gęstość połączeń ma bezpośredni wpływ na to, jak prąd rozkłada się w konstrukcji podczas wyładowania.
Jeżeli budynek ma mieć ochronę odgromową, połączenia z przewodami odprowadzającymi trzeba przewidzieć od razu. Późniejsze „dociąganie” wszystkiego po wykończeniu domu jest droższe, bardziej inwazyjne i zwykle kończy się kompromisami. I właśnie dlatego warto od razu zdecydować, czy ten układ rzeczywiście będzie najlepszy dla danego fundamentu, czy lepiej założyć wariant zewnętrzny.
Kiedy sprawdza się najlepiej, a kiedy lepszy jest otok
Nie każdy fundament daje tak samo dobry kontakt z gruntem. W standardowej ławie albo płycie z normalnym betonu takie uziemienie zwykle działa bardzo dobrze, bo ma duży kontakt z wilgotnym środowiskiem gruntu i stabilną, chronioną lokalizację. Problem zaczyna się tam, gdzie fundament jest odseparowany od ziemi warstwami izolacji albo wykonany z materiałów, które podnoszą rezystancję przejścia.
Właśnie dlatego w praktyce porównuję trzy scenariusze:
| Rozwiązanie | Zalety | Ograniczenia | Kiedy wybrać |
|---|---|---|---|
| Uziemienie w fundamencie | Najtańsze przy nowej budowie, dobrze chronione przed uszkodzeniem, bardzo wygodne przy zbrojeniu | Wymaga dostępu na etapie stanu surowego i dobrego kontaktu z gruntem | Nowy dom z klasycznym fundamentem lub płytą bez pełnej izolacji od ziemi |
| Uziom otokowy | Dobry kontakt z gruntem, łatwy do rozbudowy, przydatny przy trudnym fundamencie | Wymaga wykopu i miejsca wokół budynku, jest bardziej narażony na uszkodzenia przy pracach ziemnych | Budynek z pełną izolacją obwodową, „białą wanną” albo słabym kontaktem fundamentu z ziemią |
| Układ mieszany | Największa elastyczność, lepsze parametry i większy margines bezpieczeństwa | Wyższy koszt i więcej pracy projektowej | Dom z fotowoltaiką, rozbudowaną elektroniką lub ochroną odgromową |
W budynkach z pełną hydroizolacją, warstwą izolacji obwodowej albo innymi rozwiązaniami odcinającymi fundament od ziemi sam układ w betonie może mieć zbyt słaby kontakt z gruntem. Wtedy lepiej od razu przewidzieć uziom zewnętrzny lub układ mieszany, zamiast liczyć na to, że „jakoś to przejdzie”. To właśnie ten moment decyduje, czy instalacja będzie stabilna przez lata, czy będzie wymagała poprawek już po odbiorze. A przy panelach słonecznych ma to jeszcze większe znaczenie, bo tam uziemienie pracuje razem z ochroną przeciwprzepięciową.
Dlaczego przy fotowoltaice trzeba myśleć o tym razem z dachem
Instalacja PV nie jest tylko zestawem paneli na dachu. To również konstrukcja wsporcza, falownik, trasy kablowe, ograniczniki przepięć i połączenia metalowych elementów, które muszą współpracować z resztą budynku. Jeśli fundament ma już przygotowane dobre uziemienie, całość da się spiąć logicznie i bez prowizorek.
Ja patrzę na to w czterech punktach:
- konstrukcja modułów powinna być włączona do układu wyrównania potencjałów,
- falownik powinien mieć poprawne połączenie z GSU i odpowiednio dobrane zabezpieczenia przeciwprzepięciowe,
- zewnętrzna ochrona odgromowa, jeśli jest przewidziana, wymaga zachowania odstępów izolacyjnych albo świadomego połączenia z układem ochronnym,
- cały system kablowy musi być poprowadzony tak, żeby nie tworzyć zbędnych pętli i nie zwiększać ryzyka indukowanych przepięć.
W praktyce najsensowniejszy układ to taki, w którym uziemienie domu, ochrona odgromowa i fotowoltaika są projektowane razem, a nie jako trzy oddzielne tematy. Dzięki temu łatwiej dobrać przekroje przewodów, miejsce wyprowadzenia połączeń i sposób montażu ograniczników przepięć po stronie DC i AC. To oszczędza nie tylko pieniądze, ale też nerwy przy późniejszych przeglądach i odbiorach. Skoro wiemy już, gdzie taki układ ma największy sens, warto zobaczyć, jakie błędy psują go najczęściej.
Najczęstsze błędy, które wychodzą dopiero po zalaniu betonu
W tym temacie najdroższe są nie materiały, tylko brak decyzji podjętych na czas. Po zalaniu fundamentów wiele rzeczy da się jeszcze ratować, ale robi się to trudniej, drożej i zwykle z gorszym efektem. Z mojego punktu widzenia najczęstsze problemy wyglądają tak:
- brak zamkniętego obwodu, czyli uziemienie zrobione „na kawałkach”, bez logicznego pierścienia,
- przerwy w połączeniach zbrojenia, które osłabiają przewodzenie i robią z konstrukcji układ nieciągły,
- zbyt mała otulina betonu, przez co przewód traci ochronę i może szybciej korodować,
- brak dostępnego wypustu do GSU, ukrytego potem pod izolacją albo wykończeniem ściany,
- ignorowanie hydroizolacji, która potrafi skutecznie odciąć fundament od gruntu,
- brak dokumentacji zdjęciowej przed zalaniem, przez co później nikt nie wie, gdzie dokładnie przebiegał obwód.
Najgorszy scenariusz to ten, w którym ktoś zakłada, że „skoro coś leży w betonie, to na pewno działa”. Tak nie jest. Uziemienie trzeba zaplanować, wykonać i sprawdzić, zanim wszystko zniknie pod warstwami betonu i izolacji. To naturalnie prowadzi do pytania o koszty i pomiary, bo właśnie tam wychodzi, ile naprawdę kosztuje porządny spokój na lata.
Ile to kosztuje i jakie pomiary naprawdę mają sens
W nowym domu wykonanie tego układu jest zwykle znacznie tańsze niż późniejsze poprawki. Jeśli robi się go razem ze zbrojeniem, koszt najczęściej zamyka się w kilkuset złotych do około 1500 zł za prosty przypadek, zależnie od długości obwodu, rodzaju materiału i liczby połączeń. Gdy trzeba dołożyć uziom otokowy, piony albo korygować istniejący budynek, budżet częściej rośnie do 1500-4000 zł, a przy bardziej złożonych pracach jeszcze wyżej.
Do tego dochodzi pomiar rezystancji uziemienia. Sama liczba z miernika nie mówi jeszcze wszystkiego, ale bez niej nie ma sensownego odbioru. W układach związanych z ochroną odgromową często dąży się do wartości rzędu 10 Ω lub mniej, jednak zawsze trzeba to czytać w kontekście projektu, rodzaju gruntu i całego systemu połączeń wyrównawczych. Czasem ważniejsza od samej wartości jest ciągłość połączeń i poprawne włączenie do GSU.
Jeżeli mam doradzić tylko jedną rzecz budżetową, to tę: nie oszczędzałbym na etapie projektu i wyprowadzeń, bo później każda korekta jest droższa niż dobrze zrobiony start. To samo dotyczy pomiaru po zakończeniu robót. Bez protokołu nie ma pewności, że układ działa tak, jak zakłada projekt. A zanim beton wszystko przykryje, warto jeszcze zamknąć kilka decyzji organizacyjnych.
Co warto ustalić przed wylaniem fundamentu
Najlepiej potraktować ten etap jak krótką listę kontrolną. Jeśli wszystko ustalę wcześniej, potem nie muszę wracać do tematu z ekipy na ekipę, a instalacja wychodzi spójna od fundamentu aż po dach.
- Czy fundament ma bezpośredni kontakt z gruntem, czy jest od niego odcięty warstwą izolacji?
- Gdzie dokładnie wyjdzie wypust do GSU i czy będzie dostępny po wykończeniu ścian?
- Czy w budynku będzie fotowoltaika, ochrona odgromowa, pompa ciepła, ładowarka EV albo dużo elektroniki?
- Kto wykonuje połączenia, kto robi pomiar i kto odpowiada za dokumentację zdjęciową przed zalaniem?
- Czy w projekcie przewidziano układ mieszany, jeśli sam fundament nie daje dobrego kontaktu z ziemią?
Jeśli te decyzje zapadną na etapie stanu surowego, uziemienie przestaje być dodatkiem, a staje się dobrze przemyślaną częścią całego domu. To właśnie wtedy najłatwiej zbudować stabilną bazę pod instalację elektryczną, ochronę przepięciową i fotowoltaikę, bez kosztownych poprawek po fakcie.
