Dobrze wykonane uziemienie zaczyna się od prostego, ale bardzo ważnego elementu: stalowej taśmy prowadzonej w gruncie albo w fundamencie. To ona pomaga bezpiecznie rozproszyć prądy zwarciowe i piorunowe, wyrównać potencjały oraz ograniczyć ryzyko uszkodzeń w instalacji elektrycznej i fotowoltaicznej. W tym tekście wyjaśniam, kiedy taki układ ma sens, jak dobrać materiał, jak wygląda montaż i gdzie najczęściej pojawiają się błędy, które potem trudno i drogo naprawić.
Najważniejsze rzeczy o bednarce i uziemieniu
- Bednarka nie jest „zwykłym paskiem stali”, tylko częścią układu, który odprowadza prąd do ziemi i pomaga wyrównać potencjały.
- Najczęściej spotkasz uziom fundamentowy, otokowy i pionowy, a wybór zależy od etapu budowy, gruntu i wymagań instalacji.
- W praktyce dobrze sprawdzają się popularne przekroje bednarki, ale o trwałości decyduje też materiał i odporność na korozję.
- Sam montaż to za mało: liczą się połączenia, dostęp do punktów kontrolnych i późniejsze pomiary.
- W fotowoltaice poprawne uziemienie ma znaczenie nie tylko dla bezpieczeństwa, ale też dla ochrony przeciwprzepięciowej i stabilnej pracy osprzętu.
Czym jest bednarka w układzie uziemiającym
Bednarka to płaska taśma stalowa używana jako przewodnik w układach uziemiających i odgromowych. W praktyce pełni rolę łącznika między instalacją a gruntem, a czasem także elementu uziomu fundamentowego lub otokowego. Patrzyłbym na nią nie jak na osobny produkt, ale jak na część większego systemu bezpieczeństwa, który ma zadziałać dokładnie wtedy, gdy zwykła instalacja przestaje wystarczać.
Warto od razu rozróżnić trzy pojęcia, które często są mylone:
- uziom to element mający kontakt z ziemią i odprowadzający ładunek lub prąd do gruntu,
- bednarka to jedna z form takiego elementu lub przewodu łączącego,
- połączenia wyrównawcze to sieć połączeń między metalowymi częściami instalacji, która zmniejsza różnice potencjałów.
Dlaczego właśnie taśma, a nie cienki przewód? Bo większa powierzchnia kontaktu i dobra odporność mechaniczna pomagają uzyskać stabilniejsze parametry oraz trwalszy układ. To szczególnie ważne w budynkach z fotowoltaiką, metalową konstrukcją dachu albo rozbudowaną instalacją odgromową. Z tego punktu łatwo przejść do pytania, jaki typ uziomu wybrać w konkretnej sytuacji.

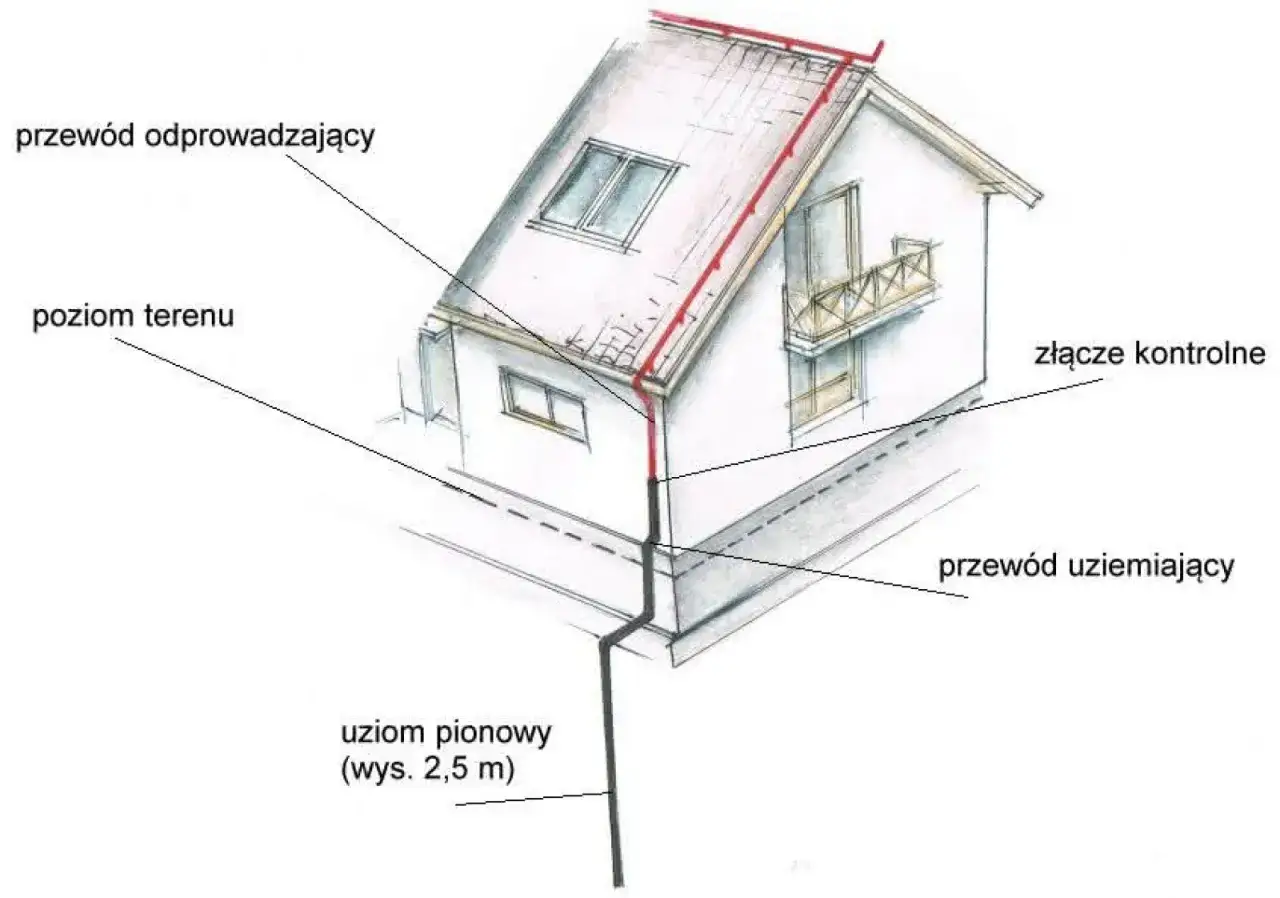

Kiedy wybrać uziom fundamentowy, otokowy albo pionowy
Nie ma jednego najlepszego rozwiązania dla każdego obiektu. Inaczej projektuje się nowy dom, inaczej modernizuje starszy budynek, a jeszcze inaczej zabezpiecza instalację PV na gruncie. Najpierw warto zrozumieć, co daje każdy z popularnych wariantów.
| Rodzaj uziomu | Kiedy ma sens | Największe zalety | Ograniczenia |
|---|---|---|---|
| Uziom fundamentowy | Nowy budynek, etap wylewania fundamentów | Bardzo dobry kontakt z konstrukcją, mało widoczny, zwykle trwały | Trudny do wykonania po zakończeniu budowy |
| Uziom otokowy | Istniejący budynek, potrzeba dołożenia zewnętrznego uziemienia | Rozległy kontakt z gruntem, dobry dla wyrównania potencjałów | Wymaga wykopu wokół obiektu i miejsca na działce |

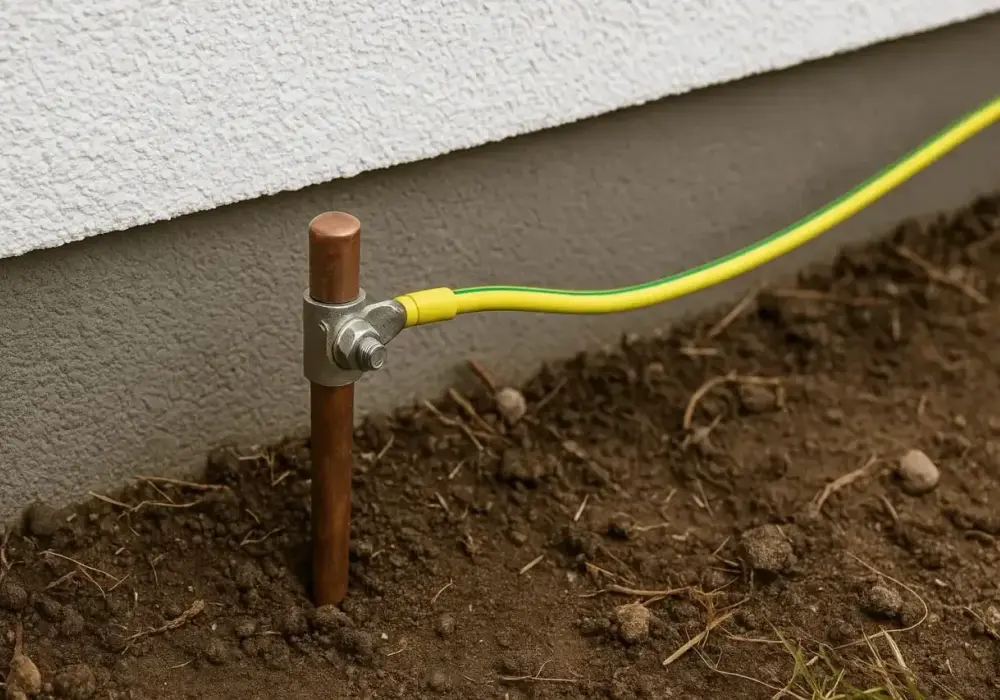

| Uziom pionowy | Gdy grunt jest słaby lub brakuje miejsca na otok | Łatwo go rozbudować, dobrze radzi sobie w głębszych warstwach gruntu | Pojedynczy pręt często nie wystarcza, zwykle trzeba ich więcej |
W praktyce uziom otokowy układa się zwykle co najmniej 0,5 m pod ziemią i w sensownej odległości od ścian budynku, często około 1 m. Dzięki temu taśma jest lepiej chroniona przed uszkodzeniem mechanicznym, a układ ma większą szansę pracować stabilnie przez lata. Uziom fundamentowy też ma swoje wymagania montażowe, bo taśma powinna tworzyć zamknięty pierścień i być ułożona tak, by nie „zniknęła” w konstrukcji bez możliwości późniejszej kontroli.
Jeśli projekt dotyczy nowego domu, zwykle patrzyłbym najpierw na fundament, bo to najprostszy moment na zrobienie trwałego uziomu. Gdy budynek już stoi, najczęściej wygrywa otok lub zestaw kilku prętów pionowych, a dobór materiału staje się równie ważny jak sama geometria układu. To naturalnie prowadzi do pytania, z czego taśma powinna być wykonana.
Jak dobrać materiał i przekrój do warunków pracy
Tu nie ma miejsca na przypadek. Rezystywność gruntu, czyli jego opór wobec przepływu prądu, decyduje o tym, jak łatwo uziom „oddaje” energię do ziemi. Z kolei materiał wpływa na trwałość, a w praktyce także na to, czy po kilku sezonach nie pojawi się korozja na połączeniach.
Najczęściej spotykane rozwiązania zestawiłbym tak:
| Materiał | Gdzie sprawdza się najlepiej | Mocne strony | Na co uważać |
|---|---|---|---|
| Stal ocynkowana ogniowo | Standardowe grunty, typowe realizacje budynków mieszkalnych | Dobra dostępność, rozsądny koszt, popularność wykonawcza | Słabsza odporność na agresywne środowisko i długotrwałą wilgoć |
| Stal miedziowana | Gdy liczy się wyższa odporność korozyjna | Lepsza trwałość niż zwykły ocynk, dobra do bardziej wymagających warunków | Wyższa cena i konieczność spójnego doboru całego systemu |
| Stal nierdzewna | Fundamenty, wilgotne grunty, miejsca o większym ryzyku korozji | Najlepsza trwałość w trudnych warunkach | Zwykle najwyższy koszt, ale często uzasadniony eksploatacyjnie |
W praktyce najczęściej spotyka się bednarkę o przekroju 25x4 mm lub 30x4 mm, a w niektórych rozwiązaniach także 30x3,5 mm. Przy uziomach pionowych stosuje się z kolei pręty o średnicy około 10 mm, choć szczegóły zawsze powinny wynikać z projektu i wymagań danego systemu. Jak opisuje elektro.info, przy uziomach łączonych ze stalą w betonie lepiej sprawdzają się materiały odporne na korozję, zwłaszcza stal nierdzewna lub miedziowana.
Najważniejszy wniosek jest prosty: nie dobieram materiału wyłącznie po cenie. Patrzę na grunt, kontakt z betonem, ekspozycję na wilgoć i to, czy cały układ ma pracować przez kilkanaście lat bez niespodzianek. Skoro materiał jest już wybrany, warto przejść do montażu, bo tam najłatwiej o kosztowne błędy.
Jak przebiega montaż bez kosztownych poprawek
Największy problem z uziemieniem polega na tym, że wiele błędów znika pod ziemią. Dlatego montaż trzeba zaplanować zanim wykop zostanie zasypany, a nie wtedy, gdy instalacja jest już uruchomiona. Z doświadczenia wiem, że najwięcej czasu oszczędza tu prosta dyscyplina wykonawcza.
- Wyznacz przebieg uziomu i punkty wyprowadzeń do rozdzielnicy lub GSU.
- Sprawdź, czy taśma nie będzie kolidować z fundamentem, izolacją przeciwwilgociową ani instalacjami podziemnymi.
- Ułóż bednarkę na odpowiedniej głębokości i zadbaj o jej ciągłość.
- Wykonaj połączenia zgodnie z projektem, najlepiej tak, by newralgiczne miejsca można było skontrolować.
- Wyprowadź uziom do głównej szyny uziemiającej, a dopiero potem zasyp wykop i wykonaj pomiar.
W takich pracach ogromne znaczenie mają łączenia. Połączenie śrubowe bywa wygodne w miejscach kontrolnych, natomiast połączenia trwałe powinny być wykonane tak, by nie rozluźniły się po kilku sezonach wilgoci i zmian temperatury. W przypadku elementów zakopywanych w gruncie ważna jest też ochrona przed korozją, bo nawet niewielkie uszkodzenie powłoki ochronnej potrafi z czasem osłabić cały odcinek.
Jeśli chodzi o wykop, nie warto oszczędzać na miejscu ani na czasie zasypywania. Bednarka ułożona zbyt płytko jest bardziej narażona na uszkodzenia mechaniczne, a zbyt chaotyczne prowadzenie trasy zwykle kończy się później problemami przy modernizacji lub pomiarach. Po samym montażu przychodzi jednak etap, którego wiele osób wciąż nie docenia: sprawdzenie, czy cały układ naprawdę działa.
Dlaczego połączenia i pomiary decydują o skuteczności
Sam fakt, że bednarka została zakopana, niczego jeszcze nie gwarantuje. O skuteczności decydują połączenia, ciągłość przewodzenia i to, czy układ został połączony z resztą instalacji w sposób przemyślany. Bez tego mamy tylko metal w ziemi, a nie sprawny system uziemiający.
Najważniejsze elementy, które sprawdzam po montażu, to:
- ciągłość elektryczna całego obwodu,
- jakość połączenia z główną szyną uziemiającą,
- stan zacisków i miejsc łączenia,
- dostęp do punktów kontrolnych,
- wynik pomiaru rezystancji uziemienia i jego zgodność z projektem.
Warto też pamiętać, że opór uziemienia to nie jedyny parametr. W praktyce liczą się również połączenia wyrównawcze, czyli połączenie metalowych elementów budynku tak, by nie powstawały między nimi niebezpieczne różnice potencjałów. To szczególnie ważne przy metalowych konstrukcjach, rurach, obudowach urządzeń i osprzęcie ochronnym. Z pozoru to detal, ale właśnie ten detal często decyduje o bezpieczeństwie użytkowników i trwałości elektroniki.
Jeśli instalacja ma pracować latami, nie zostawiam pomiarów na „kiedyś”. Po wykonaniu uziomu i po większych pracach ziemnych pomiar jest obowiązkowym elementem kontroli jakości. Dopiero po takim sprawdzeniu można spokojniej przejść do integracji uziemienia z fotowoltaiką i ochroną odgromową.
Jak bednarka pracuje w instalacji fotowoltaicznej
W instalacjach PV bednarka nie jest dodatkiem, tylko częścią całego systemu bezpieczeństwa. Łączy konstrukcję wsporczą, elementy metalowe dachu lub gruntu, obudowę falownika i osprzęt przeciwprzepięciowy z uziemieniem obiektu. Dobrze zaprojektowany układ ogranicza ryzyko uszkodzeń przy przepięciach i wyładowaniach atmosferycznych, a przy okazji ułatwia utrzymanie instalacji w przewidywalnym stanie.
Najbardziej praktyczne scenariusze wyglądają tak:
- dach skośny - trzeba zadbać o połączenie konstrukcji montażowej z układem wyrównania potencjałów,
- dach płaski - ważne jest ograniczenie pętli przewodów i przemyślane prowadzenie trasy kablowej,
- instalacja naziemna - bednarka często stanowi podstawę rozległego uziomu wokół stołów modułowych i inwertera,
- obiekty z LPS - czyli instalacją odgromową, wymagają spójnego projektu, a nie przypadkowego dołożenia jednego przewodu.
W fotowoltaice bardzo łatwo popełnić błąd polegający na łączeniu materiałów „jak popadnie”. Aluminium, stal ocynkowana i miedź nie zawsze dobrze znoszą bezpośredni kontakt bez odpowiedniego zabezpieczenia. W takich sytuacjach korozja galwaniczna potrafi zrobić więcej szkody niż sam impuls piorunowy, bo postępuje powoli i bywa zauważona dopiero przy awarii. Dlatego patrzę na uziemienie PV jako na projekt systemowy, a nie pojedynczy punkt w schemacie.
Na stronie poświęconej energii odnawialnej to właśnie ten wątek ma największy sens: dobra bednarka nie zwiększa produkcji energii, ale chroni inwestycję, która tę energię wytwarza. Zostaje już tylko praktyczna lista kontrolna przed zasypaniem wykopu i odbiorem prac.
Co sprawdzić przed zasypaniem wykopu
Przed zamknięciem robót zawsze robię krótki przegląd rzeczy, których później nie da się już poprawić bez kopania od nowa. To moment, w którym kilka minut kontroli może oszczędzić kilka godzin i sporo pieniędzy w przyszłości.
- Czy uziom ma właściwą trasę i nie koliduje z innymi instalacjami podziemnymi?
- Czy wszystkie połączenia są wykonane zgodnie z projektem i zabezpieczone przed korozją?
- Czy bednarka ma wyprowadzenie do GSU lub innego przewidzianego punktu kontrolnego?
- Czy w miejscach narażonych na uszkodzenie zachowano odpowiednią głębokość i ochronę mechaniczną?
- Czy wykonano pomiar i zapisano wynik do dokumentacji?
Jeśli te punkty są domknięte, układ ma dużo większą szansę pracować stabilnie przez długi czas. W praktyce właśnie tu wygrywa dobre wykonanie, a nie „najtańsza taśma”. Bednarka, uziom, połączenia wyrównawcze i osprzęt przeciwprzepięciowy powinny działać jak jeden system, a nie jak zbiór przypadkowych elementów. Im lepiej dopracujesz ten etap, tym mniej problemów wróci do ciebie po pierwszej burzy, modernizacji albo rozbudowie instalacji PV.
