Najważniejsze informacje, które warto mieć pod ręką
- To nie jest sam opór przewodu, tylko suma rezystancji i reaktancji całej drogi zwarcia.
- Im mniejsza wartość, tym większa szansa, że zabezpieczenie zadziała w wymaganym czasie.
- W sieci TN zwykle sprawdza się warunek Zs ≤ U0 / Ia, a w TT często kluczowy jest układ z RCD i warunek Ra × IΔn.
- Pomiar robi się najczęściej na końcu obwodu i w odpowiednim trybie, żeby nie wyzwalać RCD.
- W dużych instalacjach PV i układach IT pojawiają się dodatkowe ograniczenia napięciowe, prądowe i metodyczne.
Co naprawdę mierzy ten parametr
W uproszczeniu sprawdzam, jaką drogę ma prąd zwarciowy od źródła, przez przewód fazowy, miejsce uszkodzenia, przewód ochronny i uziemienie z powrotem do źródła. To nie jest wyłącznie opór przewodu, bo do wyniku wchodzi też reaktancja, czyli składnik związany z polem magnetycznym i geometrią obwodu. W zwykłej instalacji domowej składowa reaktancyjna bywa mała, ale w długich liniach, rozdzielniach i dużych układach PV potrafi już wyraźnie zmienić ocenę.
Ja patrzę na ten parametr jak na skrót do odpowiedzi na jedno pytanie: czy przy uszkodzeniu zabezpieczenie zadziała szybko i przewidywalnie. Jeśli nie, w obwodzie może utrzymywać się niebezpieczne napięcie dotykowe, a to już oznacza ryzyko porażenia albo przegrzania elementów instalacji.
| Pojęcie | Co oznacza w praktyce |
|---|---|
| Zs | Impedancja całej pętli zwarciowej, czyli „drogi powrotnej” prądu uszkodzeniowego. |
| Ik | Spodziewany prąd zwarciowy, który powinien uruchomić zabezpieczenie. |
| Ia | Prąd wyłączający, czyli minimalna wartość potrzebna do zadziałania ochrony w wymaganym czasie. |
| U0 | Napięcie znamionowe względem ziemi, używane do obliczeń warunku wyłączenia. |
Gdy rozumiem już sam parametr, sprawdzam, czy jego wartość pozwala na odłączenie zasilania w wymaganym czasie. To prowadzi wprost do ochrony przeciwporażeniowej i doboru zabezpieczeń.
Dlaczego od wyniku zależy bezpieczeństwo i czas wyłączenia
Najprostszy związek jest taki: im mniejsza wartość pętli, tym większy prąd zwarciowy i tym większa szansa, że zabezpieczenie zadziała szybko. W układach z wyłącznikiem nadprądowym punkt odniesienia daje zależność Zs ≤ U0 / Ia, gdzie Ia to prąd powodujący zadziałanie w wymaganym czasie. W typowej instalacji 230/400 V przy obwodach końcowych często celuje się w czas 0,4 s dla układu TN i 0,2 s dla TT, ale dokładny limit zawsze wynika z rodzaju sieci, napięcia i sposobu ochrony.
- Za duża wartość Zs oznacza zbyt mały prąd zwarciowy.
- Zbyt mały prąd zwarciowy może nie pobudzić zabezpieczenia w czasie wymaganym przez normę.
- Skutek to dłuższe utrzymywanie się niebezpiecznego napięcia na częściach przewodzących.
W TT sama pętla przez ziemię zwykle nie wystarcza, dlatego w praktyce bardzo często liczy się RCD i warunek Ra × IΔn ≤ 50 V. Z tego powodu ten sam wynik interpretuje się inaczej w TN, TT i IT.
Jak odczytać wynik w TN, TT i IT
| Układ sieci | Co decyduje o zadziałaniu | Praktyczny wniosek |
|---|---|---|
| TN | Metaliczna pętla L-PE zwykle daje wysoki prąd zwarciowy, więc kluczowe jest Zs i charakterystyka wyłącznika. | Najpierw sprawdzam, czy zabezpieczenie nadprądowe zadziała w wymaganym czasie. |
| TT | Ziemia wnosi dużą rezystancję, więc sama pętla bywa zbyt „miękka” dla wyłącznika nadprądowego. | W praktyce liczy się RCD i warunek Ra × IΔn ≤ 50 V. |
| IT | Przy pierwszym uszkodzeniu prądy mogą być małe, a konfiguracja sieci mocno wpływa na wynik. | Ocena wymaga ostrożności, zwłaszcza w dużych układach PV i przy czasie 5 s. |
W układzie IT nie zakładam automatycznie, że niski lub wysoki wynik oznacza to samo co w TN. Dużo zależy od sposobu uziemienia, pojemności przewodów i tego, czy mówimy o pierwszym czy kolejnym uszkodzeniu izolacji. Żeby takie różnice dobrze ocenić, pomiar trzeba wykonać właściwą metodą, a nie tylko „byle jakoś” sprawdzić obwód.
Jak wykonać pomiar bez fałszywych odczytów
W praktyce zaczynam od kilku prostych decyzji. Bez nich łatwo dostać wynik, który wygląda wiarygodnie, ale niczego nie potwierdza.
- Ustalam układ sieci i typ zabezpieczenia. Inaczej ocenia się obwód z MCB, inaczej obwód z RCD, a jeszcze inaczej instalację IT.
- Wybieram najbardziej niekorzystny punkt obwodu, zwykle najdalej od rozdzielnicy. Tam wynik bywa najbardziej wymagający.
- Dobieram metodę pomiaru. Przy RCD używam trybu no-trip, a przy bardzo małych impedancjach lub większych instalacjach korzystam z pomiaru dużym prądem i techniki czteroprzewodowej.
- Podczas testu zapisuję nie tylko Zs, ale też spodziewany prąd zwarciowy, a gdy przyrząd to pokazuje, również osobno rezystancję i reaktancję.
- Na końcu porównuję wynik z limitem dla konkretnego aparatu i konkretnego czasu wyłączenia, a nie z ogólną „normą dla całej instalacji”.
Przy obwodach z RCD zwracam szczególną uwagę na tzw. uplift, czyli sztuczne zawyżenie odczytu przez sam test i elementy różnicówki. Dobrze dobrany miernik albo właściwy tryb pomiaru potrafi ten problem ograniczyć, a w praktyce oszczędza sporo czasu i niepotrzebnych powtórek.
Sama technika pomiaru jest jednak tylko połową sukcesu, bo wynik potrafią zepsuć drobiazgi, których na pierwszy rzut oka nie widać.
Najczęstsze błędy, które psują wynik
| Błąd | Co psuje | Jak tego unikam |
|---|---|---|
| Pomiar zbyt blisko rozdzielnicy | Wynik wygląda lepiej niż w najbardziej wymagającym punkcie obwodu. | Sprawdzam najdalszy punkt, a nie tylko miejsce „wygodne” do podłączenia miernika. |
| Brak trybu no-trip przy RCD | Wyzwolenie zabezpieczenia albo zawyżenie odczytu. | Używam metody przeznaczonej do obwodów z RCD. |
| Traktowanie rezystancji jako pełnej impedancji | Błąd rośnie w długich liniach i w sieciach o większej składowej reaktancyjnej. | Do trudniejszych obwodów biorę miernik, który pokazuje pełną wartość pętli. |
| Porównywanie z limitem innego zabezpieczenia | Fałszywa akceptacja albo fałszywe odrzucenie obwodu. | Najpierw identyfikuję dokładny aparat i jego charakterystykę. |
| Ignorowanie obniżonego napięcia zasilania | Źle obliczony prąd zwarciowy, zwłaszcza na końcach długich linii. | Jeśli napięcie rzeczywiste jest trwałe niższe, biorę je do obliczeń zamiast wartości nominalnej. |
Jeśli wynik jest graniczny, nie zgaduję przyczyny na ślepo. Najpierw wracam do metody, punktu pomiaru i doboru zabezpieczenia. To szczególnie ważne w fotowoltaice, gdzie warunki pracy są mniej „domowe” niż w zwykłym obwodzie gniazdowym.
Dlaczego w fotowoltaice ten test bywa trudniejszy

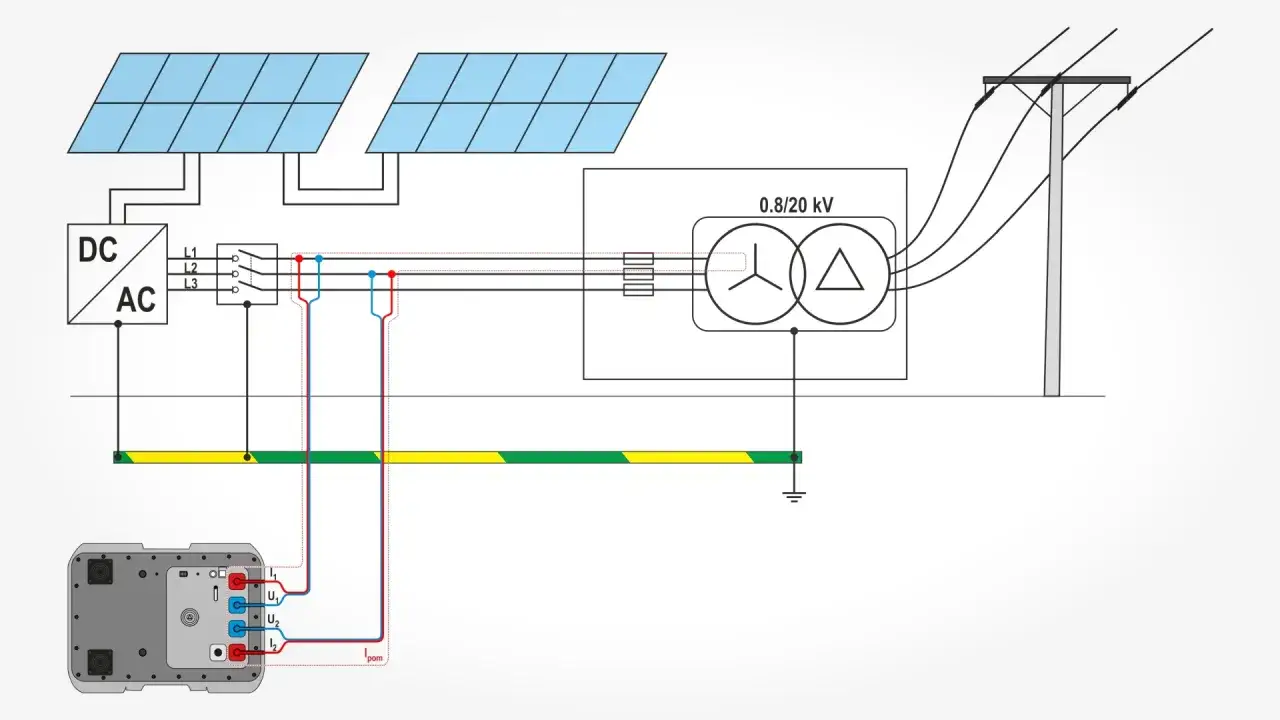

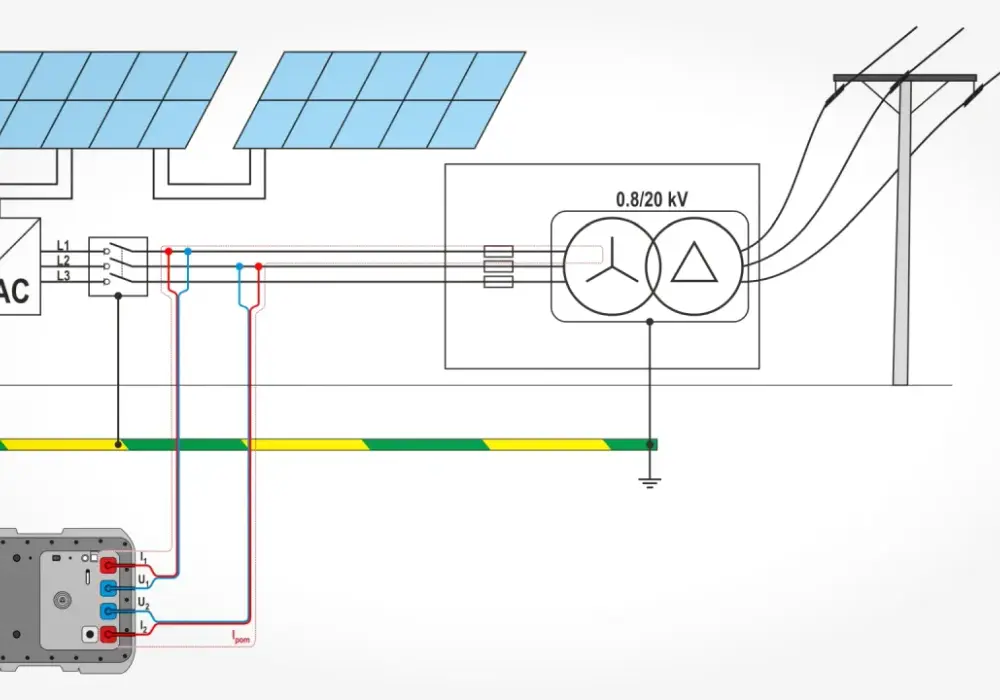

W małej instalacji dachowej na AC zwykle pracuje się jeszcze podobnie jak w zwykłej instalacji budynkowej. Problem zaczyna się przy dużych farmach, gdzie inwertery pracują z napięciem 1500 V DC / 800 V AC, a odcinek inwerter-transformator wymaga pomiarów przy dużym prądzie i często w układzie IT. W takich warunkach zwykły miernik instalacyjny może być po prostu za słaby albo zbyt mało precyzyjny.
| Scenariusz | Co zmienia pomiar | Co robię inaczej |
|---|---|---|
| Mała instalacja dachowa 230/400 V | Obwody są krótsze, a warunki zbliżone do klasycznej instalacji budynkowej. | Sprawdzam końcowe obwody AC, RCD i wynik Zs zwykłym miernikiem instalacyjnym. |
| Duża farma PV | Napięcia rosną nawet do 800–900 V AC, prądy zwarciowe są wysokie, a trasy kablowe długie. | Używam przyrządu wysokoprądowego, zwracam uwagę na kategorię pomiarową i często potrzebuję sterowania zdalnego. |
Na stronie DC nie zastępuję tego testu innymi badaniami. Tam sprawdzam przede wszystkim rezystancję izolacji, ciągłość połączeń ochronnych, napięcie otwartego obwodu i prąd zwarcia modułów. W praktyce dopiero komplet takich pomiarów daje pełny obraz bezpieczeństwa i sprawności instalacji fotowoltaicznej.
Nawet wtedy zostaje ostatni krok: ocena, czy wynik naprawdę nadaje się do wpisania do protokołu.
Co sprawdzam, zanim uznam wynik za wiarygodny
- Czy pomiar wykonano w najbardziej niekorzystnym punkcie obwodu.
- Czy do obliczenia prądu wyłączającego użyto właściwego napięcia i właściwej charakterystyki zabezpieczenia.
- Czy przy obwodzie z RCD zapisano tryb no-trip i uwzględniono możliwe zawyżenie odczytu.
- Czy wynik porównano z limitem dla konkretnego aparatu, a nie z ogólną wartością „na oko”.
- Czy w dużych układach PV uwzględniono długość linii, warunki pracy sieci i wymagany czas wyłączenia.
Dobrze wykonany pomiar pętli zwarcia nie jest formalnością, tylko szybkim testem, który mówi mi, czy zabezpieczenia zadziałają wtedy, kiedy mają zadziałać. Jeśli mam wynik graniczny, wracam do metody pomiaru i punktu odniesienia, bo to zwykle daje bardziej wiarygodną odpowiedź niż intuicyjne poprawki. Właśnie dlatego ten parametr warto traktować jako praktyczne narzędzie oceny bezpieczeństwa, a nie jako jedną kolejną liczbę z dokumentacji.
