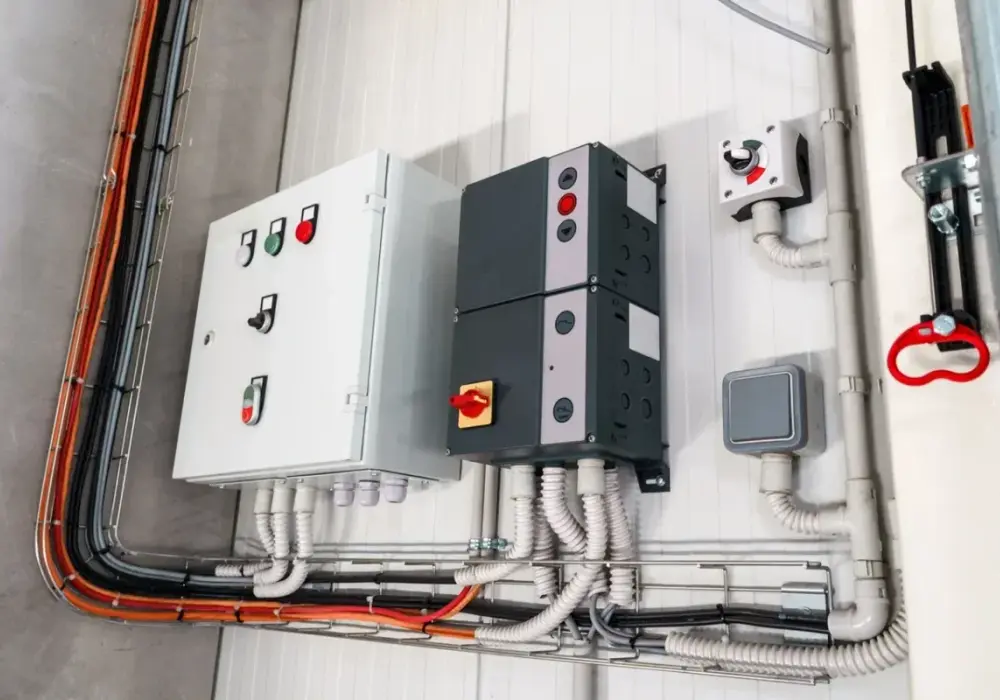

Wewnętrzna linia zasilająca (WLZ) to odcinek instalacji, który bardzo często decyduje o tym, czy budynek będzie działał stabilnie przy większym obciążeniu, czy pojawią się spadki napięcia, wybijanie zabezpieczeń i problem z rozbudową. W praktyce chodzi o połączenie między złączem lub układem pomiarowym a rozdzielnicą główną, więc ten element trzeba dobrać rozsądnie już na etapie projektu. Temat staje się szczególnie ważny, gdy w budynku pojawia się fotowoltaika, pompa ciepła, ładowarka do auta albo planowana jest modernizacja starej instalacji.
Najważniejsze rzeczy, które trzeba wiedzieć o WLZ
- WLZ łączy punkt zasilania z rozdzielnicą główną budynku i przenosi największą część odpowiedzialności za stabilność zasilania.
- To nie to samo co przyłącze, licznik ani zwykły obwód odbiorczy, choć te elementy są ze sobą powiązane.
- O doborze decydują przede wszystkim moc, długość trasy, sposób prowadzenia kabla i zapas na przyszłą rozbudowę.
- W domach jednorodzinnych i małych obiektach często spotyka się przekroje 5x10 mm², 5x16 mm² lub 5x25 mm², ale dobór zawsze trzeba potwierdzić obliczeniami.
- Przy fotowoltaice, pompie ciepła i wallboxie modernizacja WLZ bywa konieczna wcześniej, niż sugeruje sam stan wizualny instalacji.
- Po wykonaniu liczą się pomiary i protokół, a nie tylko sam montaż kabla.
Czym jest WLZ i gdzie pracuje w instalacji
W praktyce branżowej WLZ traktuje się jako odcinek, który zasila rozdzielnicę główną budynku albo tablicę rozdzielczą z dalszym podziałem na obwody. To właśnie ten fragment odpowiada za „kręgosłup” zasilania: ma dostarczyć energię bez przegrzewania, bez nadmiernych strat i bez zbyt dużego spadku napięcia. Jeśli ten odcinek jest źle dobrany, problem nie pojawia się na pierwszym gniazdku, tylko zwykle przy większym poborze mocy, na przykład przy kuchni indukcyjnej, ładowarce EV albo pompie ciepła.
W domu jednorodzinnym WLZ najczęściej biegnie od złącza kablowego lub układu pomiarowego do rozdzielnicy głównej. W budynku wielorodzinnym może zasilać piony, tablice piętrowe albo rozdzielnice obsługujące mieszkania. W obu przypadkach chodzi o przewód, który ma nie tylko „przenieść prąd”, ale też zachować warunki bezpieczeństwa i dać sensowny zapas na przyszłość. To prowadzi wprost do pytania, co właściwie odróżnia WLZ od innych elementów instalacji.
Jak odróżnić WLZ od przyłącza, licznika i obwodów odbiorczych
Najwięcej nieporozumień bierze się z tego, że te elementy biegną obok siebie i laikowi wyglądają podobnie. Ja zawsze rozdzielam je funkcją, a nie samym miejscem prowadzenia. Taki podział bardzo ułatwia rozmowę z elektrykiem, administracją budynku i operatorem sieci.
| Element | Rola | Gdzie zwykle się kończy | Co bywa mylone |
|---|---|---|---|
| Przyłącze | Łączy sieć operatora ze złączem lub punktem przyłączeniowym | W złączu | Bywa mylone z kablem prowadzącym do budynku |
| WLZ | Zasila rozdzielnicę główną lub tablicę rozdzielczą obiektu | W rozdzielnicy głównej albo tablicy zasilającej | Myli się go z przewodami w mieszkaniu lub z przyłączem |
| Licznik | Dokonuje pomiaru zużycia energii | To punkt pomiarowy, nie linia zasilająca | Nie zwiększa mocy i nie zastępuje zabezpieczenia |
| Obwody odbiorcze | Zasilają gniazda, oświetlenie i konkretne urządzenia | Na odbiornikach końcowych | Często bierze się je za WLZ, bo też wychodzą z rozdzielnicy |
To rozróżnienie ma praktyczny efekt: jeśli ktoś mówi „trzeba wymienić kabel od skrzynki”, nie wiadomo jeszcze, czy chodzi o przyłącze, WLZ, czy już obwody wewnątrz lokalu. W modernizacji to ogromna różnica kosztowa i formalna. Dlatego następny krok to zawsze dobór przekroju, materiału i zabezpieczenia, a nie zgadywanie po wyglądzie kabla.
Jak dobrać przekrój, materiał i zabezpieczenie
Przekrój WLZ nie wynika z jednej liczby z katalogu. Dobieram go według kilku warunków naraz: obciążenia, długości trasy, metody prowadzenia, dopuszczalnego spadku napięcia i warunków ochrony przeciwporażeniowej. Jeśli którykolwiek z tych punktów jest pominięty, instalacja może działać „na papierze”, ale w praktyce będzie zbyt ciepła, zbyt stratna albo po prostu za słaba na przyszłe obciążenia.
| Czynnik | Dlaczego ma znaczenie | Co zwykle podnosi wymagany przekrój |
|---|---|---|
| Moc i jednoczesność | Im większy prąd roboczy, tym większe obciążenie przewodu | Pompa ciepła, płyta indukcyjna, ładowarka EV, ogrzewanie elektryczne |
| Długość trasy | Długi odcinek zwiększa spadek napięcia | Oddalone złącze, długi pion, garaż lub budynek gospodarczy |
| Sposób prowadzenia | Warunki chłodzenia wpływają na obciążalność prądową | Prowadzenie w ociepleniu, w ciasnym szybie lub w ziemi bez właściwego doboru kabla |
| Układ sieci | Decyduje o tym, jak rozdziela się przewody ochronne i neutralne | Przejście z TN-C do TN-S lub TN-C-S, konieczność prawidłowego rozdziału PEN |
| Przyszła rozbudowa | Daje zapas na urządzenia, których dziś jeszcze nie ma | Fotowoltaika, magazyn energii, klimatyzacja, druga ładowarka |
W prostych domach jednorodzinnych często spotyka się przewody 5x10 mm² albo 5x16 mm², ale przy większej mocy i dłuższej trasie 5x25 mm² wcale nie jest przesadą. Miedź daje zwykle większy komfort montażu i lepszą przewodność przy mniejszym przekroju, natomiast aluminium bywa opłacalne przy większych odległościach i dużych przekrojach, o ile zastosuje się właściwe końcówki i osprzęt. Z mojego doświadczenia wynika też jedno: dla samego odcinka zasilającego warto zostawić zapas, zamiast projektować go „na styk” pod dzisiejszy pobór.
| Materiał | Plusy | Kiedy ma sens |
|---|---|---|
| Miedź | Dobra przewodność, łatwiejsze łączenie, mniejszy przekrój przy tej samej mocy | Domy jednorodzinne, krótsze trasy, modernizacje w zabudowie mieszkaniowej |
| Aluminium | Niższy koszt materiału przy dużych przekrojach | Dłuższe linie, większe budynki, piony i rozdział na większą liczbę odbiorców |
Najważniejsze jest jednak to, by nie dobierać kabla „na oko”. Sama długość trasy i warunki prowadzenia potrafią zmienić decyzję o jeden albo dwa stopnie przekroju. Następny etap to już wykonanie, pomiary i odbiór, bo nawet dobrze dobrany przewód nie daje jeszcze gwarancji poprawnej pracy całej instalacji.
Jak wygląda wykonanie i odbiór od złącza do rozdzielnicy
Jeżeli mam wskazać miejsce, w którym najczęściej pojawia się chaos, to nie jest nim sam montaż, tylko brak uporządkowanego procesu. Najpierw trzeba wiedzieć, jaka moc ma być dostępna, gdzie biegnie trasa, kto odpowiada za dany odcinek i jakie zabezpieczenia mają współpracować z przewodem. Dopiero potem ma sens układanie kabla.
- Sprawdza się warunki przyłączenia i docelową moc budynku.
- Ustala się przebieg trasy, długość i sposób prowadzenia przewodu.
- Dobiera się przekrój kabla, zabezpieczenie i układ sieci.
- Wykonuje się montaż wraz z właściwym mocowaniem, przejściami przez przegrody i ochroną mechaniczną.
- Po zakończeniu robi się pomiary: rezystancję izolacji, ciągłość przewodów ochronnych, impedancję pętli zwarcia i kontrolę kolejności faz.
- Na końcu sporządza się protokół i dopiero wtedy można mówić o pełnym odbiorze instalacji.
Te pomiary nie są biurokratycznym dodatkiem. One pokazują, czy zabezpieczenia zadziałają odpowiednio szybko i czy przewód nie ma ukrytej usterki po montażu. W budynkach wielorodzinnych ważna jest jeszcze koordynacja z administracją, bo piony, szyby instalacyjne i części wspólne nie są miejscem na przypadkowe przeróbki. Kiedy ten etap jest dopięty, dopiero wtedy warto przejść do pytania, czy modernizacja jest już potrzebna, czy jeszcze można poczekać.
Dlaczego modernizacja WLZ często pojawia się przy fotowoltaice, pompie ciepła i ładowarce EV
Najczęściej modernizacja nie wynika z awarii, tylko ze zmiany sposobu korzystania z energii. Budynek, który kilka lat temu miał wystarczający zapas, po dołożeniu kolejnych odbiorników potrafi wejść w zupełnie inną klasę obciążenia. I właśnie tu najlepiej widać, że WLZ trzeba projektować pod realny profil użytkowania, a nie pod sam stan „na dziś”.
| Zmiana w budynku | Co rośnie | Co trzeba sprawdzić |
|---|---|---|
| Pompa ciepła | Stały pobór mocy i prądy rozruchowe | Przekrój WLZ, zabezpieczenie, bilans faz |
| Ładowarka EV 11 kW | Około 16 A na fazę przez dłuższy czas | Obciążalność przewodu, selektywność zabezpieczeń, dostępna moc |
| Ładowarka EV 22 kW | Około 32 A na fazę | Zapas kabla, stan rozdzielnicy, jakość przyłącza i układu pomiarowego |
| Fotowoltaika | Przepływ energii w obie strony | Zdolność WLZ do pracy przy oddawaniu energii do sieci i warunki napięciowe |
| Magazyn energii | Więcej scenariuszy przełączania i pracy awaryjnej | Układ rozdzielnicy, automatyka i rezerwa miejsca |
Fotowoltaika sama w sobie nie zawsze wymusza wymianę WLZ, ale bardzo często ujawnia słabe punkty starej instalacji. Z kolei pompa ciepła i wallbox potrafią bezpośrednio zjeść zapas mocy, zwłaszcza gdy pracują razem z kuchnią elektryczną, bojlerem i klimatyzacją. Dlatego w nowoczesnych domach patrzę na zasilanie jako na całość: od złącza, przez linię zasilającą, po rozdzielnicę i obwody końcowe. To właśnie tam najczęściej wychodzą najdroższe błędy.
Najczęstsze błędy i widełki kosztów, które warto znać
Przy WLZ powtarzają się zwykle te same potknięcia. Pierwsze to dobór przekroju wyłącznie pod obecną moc, bez rezerwy na przyszłość. Drugie to ignorowanie długości trasy i spadku napięcia, bo „przewód przecież jest gruby”. Trzecie to zły dobór zabezpieczeń, który może albo nie chronić kabla wystarczająco, albo wyłączać instalację bez potrzeby. Czwarty błąd to brak pomiarów po wykonaniu, a piąty to prowadzenie trasy w sposób utrudniający chłodzenie lub serwis.
- Nie licz mocy „na oko”, tylko z uwzględnieniem jednoczesności odbiorników.
- Nie zostawiaj WLZ bez zapasu, jeśli planujesz pompę ciepła, PV albo ładowarkę EV.
- Nie zakładaj, że kabel z sąsiedniego mieszkania będzie dobry także u Ciebie.
- Nie pomijaj pomiarów rezystancji izolacji, pętli zwarcia i ciągłości przewodów ochronnych.
- Nie traktuj rozdzielnicy jako miejsca na tymczasowe obejścia, bo to zwykle wraca przy pierwszej większej rozbudowie.
Jeśli chodzi o koszty, prosta wymiana krótkiego odcinka w domu jednorodzinnym zwykle zamyka się w kilku tysiącach złotych, ale przy dłuższej trasie, bruzdowaniu, wymianie rozdzielnicy i pracach w częściach wspólnych budynku wydatek może wzrosnąć do kilkunastu tysięcy. Najmocniej cenę podbijają długość przewodu, trudny dostęp, konieczność odtworzenia tynków i zakres pomiarów. Z mojego punktu widzenia najtańsza jest zawsze ta modernizacja, którą dobrze zaplanowano przed startem, a nie ta poprawiana po fakcie. Dlatego przed zleceniem prac warto przejść przez ostatnią listę kontrolną.
Co sprawdzić przed modernizacją, żeby nie przepłacić i nie wracać do tematu
Zanim zamówisz wymianę albo nowy odcinek WLZ, sprawdź cztery rzeczy: docelową moc budynku, planowane urządzenia, granicę odpowiedzialności za instalację i miejsce w rozdzielnicy. Jeśli w ciągu najbliższych lat mają dojść fotowoltaika, magazyn energii, klimatyzacja albo wallbox, rozsądniej jest od razu zostawić zapas niż po roku kuć ściany drugi raz.
Ja patrzę jeszcze na dwie sprawy. Pierwsza to dokumentacja: projekt, schemat i protokół pomiarów powinny być spójne, bo bez tego trudno ocenić, czy instalacja została wykonana poprawnie. Druga to przyszły serwis: przewód, który da się obejrzeć, zmierzyć i bezpiecznie odłączyć, jest po prostu lepszym rozwiązaniem niż „niewidoczna oszczędność”. Jeśli potraktujesz WLZ jak ważny element całego systemu zasilania, a nie zwykły kabel, instalacja będzie bezpieczniejsza, bardziej odporna na wzrost obciążenia i łatwiejsza do rozbudowy w kolejnych latach.
