Stopień ochrony IP20 pojawia się na obudowach, oprawach i elementach automatyki wtedy, gdy sprzęt ma pracować w suchym, kontrolowanym otoczeniu. To oznaczenie mówi przede wszystkim o ochronie przed dostępem do części niebezpiecznych i przed większymi ciałami stałymi, ale nie zabezpiecza przed wodą. W praktyce ma to duże znaczenie przy doborze rozdzielnic, szaf sterowniczych, oświetlenia i elektroniki używanej także w instalacjach fotowoltaicznych.
Najważniejsze informacje o tej klasie ochrony w skrócie
- IP20 oznacza ochronę przed dotykiem palca i przed ciałami stałymi większymi niż 12,5 mm.
- Druga cyfra 0 oznacza brak ochrony przed wodą, więc to rozwiązanie do suchych wnętrz.
- Ta klasa sprawdza się głównie w rozdzielnicach, szafach sterowniczych i urządzeniach montowanych wewnątrz budynków.
- Do wilgoci, kurzu i montażu na zewnątrz zwykle potrzeba wyższego stopnia ochrony, np. IP44, IP54 albo IP65.
- Przy wyborze liczy się nie tylko sama obudowa, ale też kompletna konfiguracja, przepusty kablowe i warunki pracy.
Co oznacza stopień ochrony IP20 w praktyce
IP to skrót od Ingress Protection, a cały kod opisuje, jak dobrze obudowa chroni wnętrze urządzenia przed ciałami stałymi i wodą. W przypadku IP20 pierwsza cyfra 2 oznacza ochronę przed dotykiem palca oraz przed elementami większymi niż 12,5 mm, a druga cyfra 0 mówi wprost: brak ochrony przed wodą. To nie jest klasa pyłoszczelna ani wodoodporna.
W praktyce traktuję IP20 jako minimum bezpieczeństwa dla sprzętu pracującego w suchym miejscu, gdzie nie ma ryzyka zachlapania, intensywnego pylenia ani kontaktu z przypadkowym strumieniem wody. To ważne rozróżnienie, bo wiele osób widzi samą liczbę i zakłada, że skoro urządzenie ma obudowę, to zniesie „normalne warunki”. Nie zawsze tak jest. Liczy się środowisko, w którym sprzęt faktycznie działa, i to, czy jego osłony są kompletne zgodnie z dokumentacją producenta.
Na tym etapie warto przejść od definicji do konkretu: gdzie taka ochrona rzeczywiście wystarcza, a gdzie staje się zbyt słaba.
Gdzie taka klasa ochrony ma sens, a gdzie nie
IP20 sprawdza się przede wszystkim tam, gdzie instalacja pracuje w suchym, zamkniętym i przewidywalnym otoczeniu. Najczęściej spotykam ją w:
- rozdzielnicach montowanych wewnątrz budynków,
- szafach sterowniczych w pomieszczeniach technicznych,
- niektórych oprawach oświetleniowych przeznaczonych do suchych wnętrz,
- elektronice użytkowej i automatyce montowanej poza strefą wilgoci,
- wybranych urządzeniach związanych z fotowoltaiką, jeśli pracują w pomieszczeniu technicznym, a nie na zewnątrz.
W instalacjach PV patrzę na IP20 raczej jako na klasę dla wnętrza systemu, a nie dla elementów wystawionych na pogodę. Jeśli falownik, sterownik lub zabezpieczenia są zamontowane w suchym pomieszczeniu, taki poziom ochrony może być wystarczający. Jeśli jednak urządzenie ma pracować w garażu bez stabilnej temperatury, w kotłowni z wilgocią albo w skrzynce narażonej na kondensację, IP20 zwykle okazuje się zbyt słabe.
To prowadzi do kolejnego pytania, które pojawia się niemal zawsze: jak ta klasa wypada na tle innych popularnych oznaczeń i kiedy faktycznie warto dopłacić do wyższego stopnia ochrony.

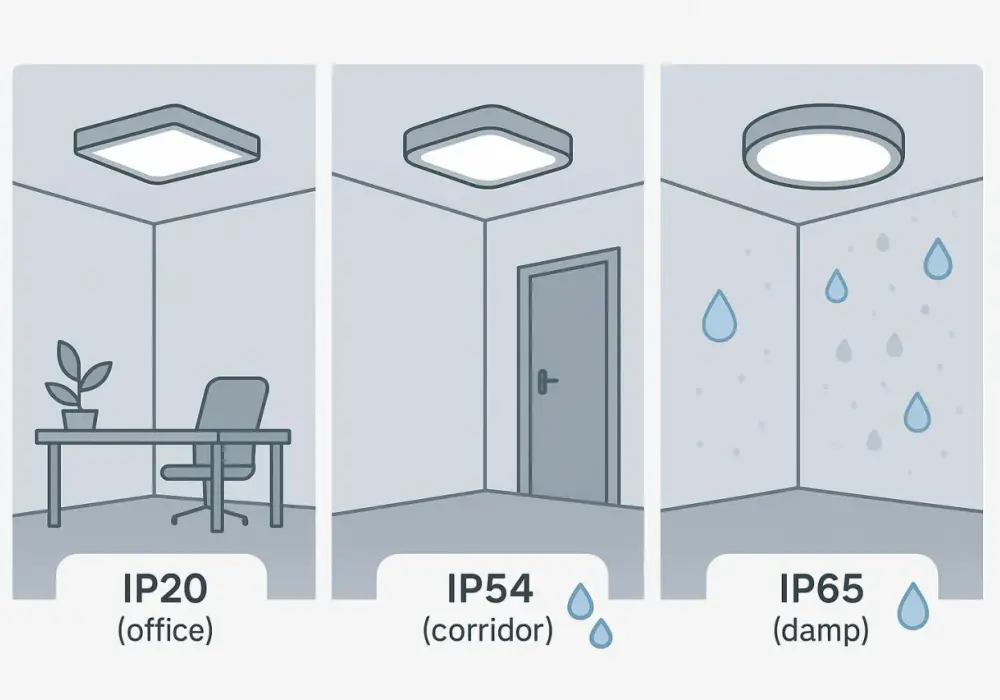

Jak IP20 wypada na tle popularnych klas ochrony
| Klasa | Ochrona przed ciałami stałymi | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|---|
| IP20 | Ochrona przed palcem i obiektami większymi niż 12,5 mm | Brak ochrony | Suche wnętrza, rozdzielnice, automatyka w pomieszczeniu technicznym |
| IP44 | Ochrona przed obiektami większymi niż 1 mm | Ochrona przed bryzgami wody z każdej strony | Łazienki, zadaszone miejsca, wybrane oprawy zewnętrzne |
| IP54 | Ograniczone wnikanie pyłu, bez szkodliwych osadów | Ochrona przed zachlapaniem | Pomieszczenia gospodarcze, warsztaty, część urządzeń technicznych |
| IP65 | Pyłoszczelność | Ochrona przed strugą wody | Praca na zewnątrz, elewacje, skrzynki narażone na kurz i deszcz |
| IP67 | Pyłoszczelność | Ochrona przy krótkotrwałym zanurzeniu | Trudne warunki z wysoką wilgocią lub ryzykiem zalania |
Najważniejszy wniosek jest prosty: wyższy numer nie oznacza „lepiej w każdym przypadku”, tylko „lepiej w trudniejszych warunkach”. Zbyt wysoka szczelność może nawet komplikować projekt, bo utrudnia chłodzenie i podnosi koszt obudowy. Dlatego dobór klasy ochrony zawsze trzeba zestawić z realnym środowiskiem pracy, a nie z samym poczuciem bezpieczeństwa.
Na co zwrócić uwagę przy wyborze urządzenia z taką ochroną
Jeśli dobieram sprzęt do konkretnej instalacji, patrzę nie tylko na sam napis na obudowie, ale na cały kontekst montażu. Najczęściej sprawdzam pięć rzeczy:
- czy urządzenie ma pracować w suchym pomieszczeniu, czy w miejscu z wilgocią i pyłem,
- czy użytkownik lub serwis będzie miał łatwy dostęp do części czynnych,
- czy przepusty kablowe, dławiki i zaślepki są dobrane zgodnie z deklaracją producenta,
- czy stopień ochrony dotyczy całego zestawu, czy tylko samej obudowy,
- czy chłodzenie nie wymusza kompromisu między szczelnością a temperaturą pracy.
To jest szczególnie ważne w automatyce i fotowoltaice. Urządzenie może mieć sensowną klasę ochrony na papierze, ale jeśli pozostawisz otwarte przepusty, zdejmiesz osłony serwisowe albo zamontujesz je w miejscu, gdzie kondensacja pojawia się rano i wieczorem, praktyczna ochrona spada. Właśnie dlatego nie lubię myślenia „obudowa ma IP20, więc problem rozwiązany”. W elektronice i elektryce liczy się cały układ, a nie pojedyncza etykieta.
Skoro wiadomo już, jak dobierać sprzęt, warto jeszcze rozbroić kilka błędów, które wciąż pojawiają się przy interpretacji tego oznaczenia.
Najczęstsze błędy przy interpretacji oznaczenia
W codziennej praktyce widzę kilka powtarzalnych nieporozumień. Najczęstsze z nich to:
- mylenie IP20 z ochroną przed wodą,
- zakładanie, że taka obudowa jest pyłoszczelna,
- ignorowanie otworów kablowych i niewłaściwie dobranych przepustów,
- uznawanie, że jedna klasa wystarczy w każdym miejscu budynku,
- traktowanie ochrony jako stałej, nawet gdy urządzenie pracuje po otwarciu drzwi serwisowych lub bez założonych osłon.
Warto też pamiętać, że oznaczenie nie działa w próżni. Jeśli producent podaje IP20 dla konkretnej konfiguracji, to właśnie tej konfiguracji trzeba się trzymać. Gdy zmienia się sposób montażu, prowadzenie przewodów albo warunki otoczenia, zmienia się też praktyczny poziom bezpieczeństwa. To szczególnie ważne przy urządzeniach, które pracują blisko ludzi albo w miejscach o ograniczonej wentylacji.
Po wyłapaniu tych pułapek łatwiej przejść do najważniejszego zastosowania: doboru stopnia ochrony w realnej instalacji elektrycznej lub fotowoltaicznej.
Co to oznacza w praktyce dla instalacji elektrycznych i fotowoltaiki
W typowej instalacji elektrycznej IP20 dobrze pasuje do wnętrza rozdzielnicy, szafy sterowniczej albo pomieszczenia technicznego, o ile są to warunki suche i stabilne. W fotowoltaice taka klasa bywa akceptowalna dla elementów pracujących wewnątrz budynku, na przykład w wydzielonym miejscu montażu falownika, sterownika czy elektroniki monitorującej. Nie jest natomiast dobrym wyborem dla tego, co ma znosić deszcz, kurz, wiatr, skoki temperatury albo kondensację.
Jeśli element ma trafić na elewację, do skrzynki zewnętrznej, na dach lub do miejsca częściowo otwartego, zwykle rozsądniej patrzeć w stronę IP54, IP65 albo wyżej. W praktyce większą różnicę niż sama cyfra często robi jakość montażu: szczelne wejścia kabli, poprawne dławiki, brak niepotrzebnych otworów i odpowiednia wentylacja. To właśnie te detale decydują, czy sprzęt zachowa parametry przez lata, czy zacznie sprawiać kłopoty po pierwszym sezonie wilgoci i pyłu.
Dla mnie najrozsądniejsze podejście jest proste: najpierw warunki pracy, potem klasa ochrony, a dopiero na końcu cena i marka. W suchym wnętrzu IP20 bywa w pełni wystarczające, ale gdy w grę wchodzi woda, pył albo montaż na zewnątrz, nie warto udawać, że ten poziom ochrony rozwiązuje problem.
Jak dobrać ochronę bez przepłacania i bez ryzyka
Gdy mam podjąć decyzję zakupową albo projektową, wracam do trzech pytań: gdzie urządzenie będzie pracować, kto będzie miał do niego dostęp i z czym realnie może się zetknąć. Jeśli odpowiedź brzmi: suche wnętrze, ograniczony dostęp i brak ryzyka zachlapania, IP20 ma sens. Jeśli choć jeden z tych warunków wypada gorzej, trzeba rozważyć wyższą klasę.
W praktyce pomaga też prosta zasada: nie kupuj ochrony „na zapas”, kupuj ją pod rzeczywiste zagrożenia. Zbyt niskie IP kończy się awariami, a zbyt wysokie może podnieść koszt i utrudnić chłodzenie. Dobrze dobrane zabezpieczenie jest więc kompromisem, ale kompromisem świadomym, a nie przypadkowym.
Jeśli chcesz ocenić własny sprzęt, zacznij od sprawdzenia miejsca montażu, obecności wilgoci i stanu przepustów kablowych. To zwykle mówi więcej niż sam nadruk na obudowie i pozwala uniknąć najdroższych błędów jeszcze przed uruchomieniem instalacji.
