Układ TN-C-S to jeden z tych tematów, które wyglądają na czysto techniczne, ale w praktyce decydują o bezpieczeństwie całego domu. Poniżej wyjaśniam, jak działa rozdział przewodu PEN na PE i N, czym ten układ różni się od TN-C i TN-S oraz dlaczego ma znaczenie także przy fotowoltaice, RCD i modernizacji rozdzielnicy.
Najważniejsze rzeczy o układzie TN-C-S w skrócie
- TN-C-S łączy dwa etapy: do punktu rozdziału biegnie wspólny przewód PEN, a dalej instalacja pracuje już z osobnym PE i N.
- To najczęściej rozwiązanie modernizacyjne, stosowane tam, gdzie starszą instalację TN-C doprowadza się do bezpieczniejszego standardu odbiorczego.
- Kluczowy jest jeden poprawny punkt rozdziału PEN. Po jego wykonaniu nie wolno ponownie łączyć PE z N w obwodach końcowych.
- Ten układ ułatwia stosowanie RCD, ochronników przepięć i sensowne projektowanie instalacji PV.
- Najczęstszy błąd to mostkowanie N i PE w gniazdku albo za różnicówką. To psuje ochronę, zamiast ją poprawiać.
- Przy modernizacji liczą się też pomiary: ciągłość przewodów ochronnych, impedancja pętli zwarcia, uziemienie i testy RCD.
Co oznacza układ TN-C-S i skąd bierze się jego popularność
Kiedy tłumaczę ten układ właścicielom domów, zaczynam od prostej zasady: TN-C-S nie jest egzotycznym systemem, tylko sposobem przejścia od starej instalacji do nowocześniejszej ochrony przeciwporażeniowej. W praktyce do budynku dochodzi jeszcze przewód PEN, czyli wspólny przewód ochronno-neutralny, a dopiero w wybranym miejscu następuje rozdział na osobne PE i N.
Popularność tego rozwiązania wynika z kompromisu. Z jednej strony pozwala wykorzystać istniejącą sieć zasilającą, z drugiej daje już warunki do budowy instalacji odbiorczej, która lepiej współpracuje z RCD, elektroniką i współczesnym osprzętem. W domach jednorodzinnych spotyka się go szczególnie często tam, gdzie instalacja była modernizowana etapami albo rozbudowywana o nowe obwody.
Warto też pamiętać o nazewnictwie. Litera T oznacza bezpośrednie uziemienie punktu neutralnego źródła, a część C-S pokazuje, że przez pewien odcinek funkcje ochronna i neutralna są wspólne, po czym następuje ich rozdział. Żeby dobrze ocenić bezpieczeństwo, trzeba więc patrzeć nie tylko na symbol, ale przede wszystkim na to, gdzie dokładnie kończy się PEN.
Żeby zrozumieć, kiedy ten kompromis jest bezpieczny, trzeba zobaczyć sam rozdział przewodu PEN w praktyce.
Jak działa rozdział przewodu PEN na PE i N

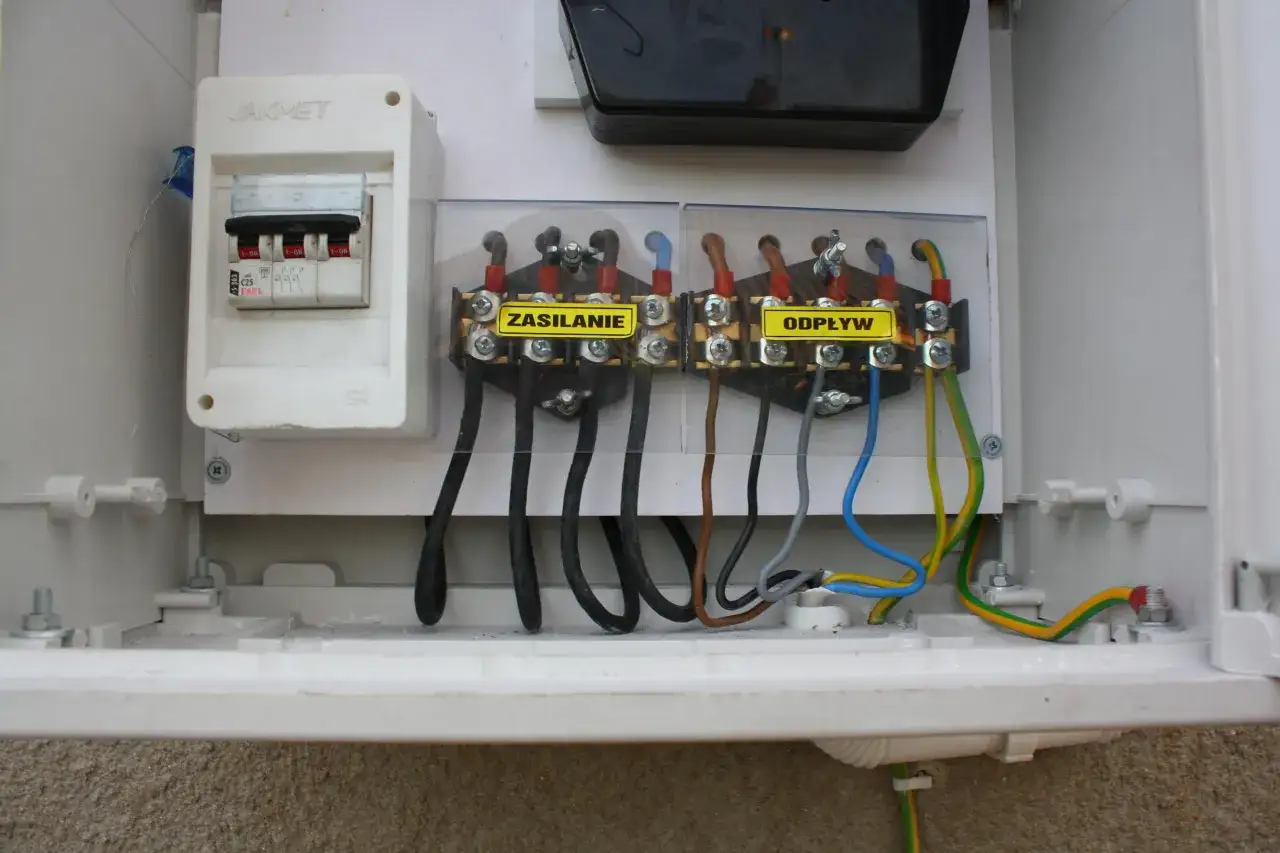

Najważniejszy moment w całym układzie to miejsce, w którym przewód PEN zostaje rozdzielony na dwa oddzielne tory. Najczęściej dzieje się to w złączu albo w rozdzielnicy głównej budynku, na szynie uziemiającej, czyli GSU. Od tej chwili PE ma pełnić wyłącznie funkcję ochronną, a N prowadzi prąd roboczy.
To nie jest detal montażowy, tylko granica między dwoma logikami pracy instalacji. Przed rozdziałem prąd ochronny i neutralny są połączone w jednym przewodzie, więc cała jego ciągłość ma krytyczne znaczenie. Po rozdziale nie wolno już tworzyć nowych mostków N-PE w gniazdach, puszkach ani za wyłącznikiem różnicowoprądowym.
W praktyce dobrze wykonany rozdział powinien spełniać kilka warunków:
- punkt rozdziału musi być jednoznacznie wskazany i dostępny do kontroli,
- GSU powinna być połączona z uziomem budynku i głównymi połączeniami wyrównawczymi,
- przewód PEN przed rozdziałem musi mieć odpowiedni przekrój, zwykle co najmniej 10 mm² Cu lub 16 mm² Al,
- za rozdziałem instalacja powinna być prowadzona już osobno dla PE i N.
Jeżeli ten punkt zostanie wykonany byle gdzie albo „na skróty”, różnicówki zaczynają działać niepewnie, a na obudowach urządzeń mogą pojawić się niepożądane potencjały. Właśnie dlatego rozdział PEN robi się raz, poprawnie i z pomiarem, a nie doraźnie. To naturalnie prowadzi do porównania z innymi układami sieciowymi, bo bez tego łatwo wszystko pomylić.
TN-C, TN-C-S i TN-S bez mylenia pojęć
Najprościej porównać te trzy układy obok siebie. Samo nazewnictwo bywa mylące, bo z zewnątrz instalacje mogą wyglądać podobnie, a różnice wychodzą dopiero w sposobie prowadzenia przewodów i ochrony.
| Układ | Jak pracuje instalacja | Zaleta | Na co uważać |
|---|---|---|---|
| TN-C | W całej instalacji funkcje ochronna i neutralna są połączone w przewodzie PEN. | Prosta i oszczędna konstrukcja, typowa dla starszych sieci. | Przerwa PEN jest szczególnie niebezpieczna, a nowoczesna ochrona działa ograniczenie. |
| TN-C-S | Do punktu rozdziału biegnie PEN, dalej osobno PE i N. | Umożliwia nowoczesne zabezpieczenia i sensowną modernizację starej instalacji. | Musi istnieć jeden poprawny punkt rozdziału; nie wolno robić kolejnych mostków N-PE. |
| TN-S | Od początku prowadzi się osobne przewody PE i N. | Najczytelniejszy układ dla współczesnych odbiorników i ochrony różnicowoprądowej. | Wymaga pełniejszej modernizacji i odpowiedniego okablowania. |
Różnica na papierze jest jasna, ale w domu ważniejsze jest to, po czym rozpoznać poprawnie wykonaną instalację i nie pomylić jej z prowizorką. I właśnie na tym warto się teraz skupić.
Jak rozpoznać taki układ w domu lub rozdzielnicy
W praktyce najłatwiej patrzeć na rozdzielnicę, a nie na pojedyncze gniazdko. Jeśli widzisz osobne szyny PE i N, a przewód PEN został rozdzielony w jednym, oznaczonym miejscu, to bardzo prawdopodobne, że masz do czynienia z układem TN-C-S albo z instalacją zbudowaną na jego zasadzie.
Najczęstsze cechy, które zwracają uwagę podczas oględzin, to:
- osobna listwa PE i osobna listwa N w rozdzielnicy,
- połączenie GSU z uziomem budynku,
- obwody końcowe prowadzone przewodem trójżyłowym lub pięciożyłowym,
- wyłączniki różnicowoprądowe zamontowane za punktem rozdziału PEN,
- czytelne oznaczenie przewodów ochronnych i neutralnych.
Jednocześnie nie wolno ufać wyłącznie kolorom przewodów, bo w starych instalacjach bywają one mylące, a ktoś mógł już wcześniej dokonać przeróbek. Jeśli w jednym domu część obwodów jest już trójprzewodowa, a część nadal działa po staremu, nie oznacza to automatycznie błędu, ale oznacza konieczność oceny całego układu, a nie pojedynczego gniazda.
Gdy już wiesz, jak wygląda poprawny układ, łatwiej zauważyć błędy, które najczęściej psują bezpieczeństwo.
Najczęstsze błędy, które psują bezpieczeństwo
Najwięcej problemów widzę nie w samym pomyśle na modernizację, tylko w jej wykonaniu. W elektryce drobny błąd potrafi unieważnić cały sens układu ochronnego.
- Drugi mostek N-PE za różnicówką. To klasyczny błąd, który powoduje nieprawidłowe działanie RCD i może podnosić potencjał obudów urządzeń.
- Punkt rozdziału w złym miejscu. Jeśli rozdział PEN wykonuje się chaotycznie w kilku puszkach, instalacja przestaje być czytelna i trudniej ją skutecznie zabezpieczyć.
- Zbyt słaby przewód PEN. Ten przewód ma swoje wymagania przekrojowe i nie należy go traktować jak zwykłej żyły roboczej.
- Brak głównych połączeń wyrównawczych. Metalowe elementy domu, rury, konstrukcje i GSU powinny pracować jako jeden system, a nie jako przypadkowy zbiór punktów.
- Mieszanie starego TN-C z nowym TN-S bez projektu. Częściowa modernizacja bywa sensowna, ale tylko wtedy, gdy przejście jest logiczne i potwierdzone pomiarami.
Skutek takich błędów nie zawsze widać od razu. Czasem objawia się dopiero jako „dziwne” napięcie na obudowie, losowe wyzwalanie różnicówki albo problemy z elektroniką w domu. To właśnie te usterki najczęściej wychodzą przy fotowoltaice i nowoczesnych odbiornikach, więc warto przejść do tego wątku osobno.
Dlaczego ten układ ma znaczenie przy fotowoltaice i elektronice domowej
Instalacja PV bardzo szybko obnaża niedoróbki w ochronie przeciwporażeniowej. Falownik, konstrukcja paneli, rozdzielnica AC, ograniczniki przepięć i połączenia wyrównawcze muszą pracować w jednym, spójnym układzie. Jeśli punkt rozdziału PEN jest źle wykonany, problemy zwykle pojawiają się szybciej niż w zwykłej instalacji oświetleniowej.
W praktyce zwracam uwagę na trzy rzeczy. Po pierwsze, metalowa konstrukcja i elementy montażowe powinny być połączone z właściwym układem uziemienia budynku. Po drugie, ochronniki przepięć trzeba dobrać do strony AC i DC oraz do samego układu sieciowego, a nie „z katalogu na oko”. Po trzecie, dobór RCD zależy od falownika i dokumentacji producenta, bo nie każdy układ działa tak samo z każdym typem zabezpieczenia.
To szczególnie ważne w domach, gdzie oprócz PV dochodzi jeszcze pompa ciepła, ładowarka samochodu elektrycznego albo większa ilość elektroniki. Wtedy układ TN-C-S jest często rozsądną bazą, ale tylko pod warunkiem, że jego rozdział jest wykonany poprawnie i potwierdzony pomiarami.
Przeczytaj również: Reaktancja w fotowoltaice - zrozum i uniknij błędów
Co musi się spiąć w jedną całość
- GSU i uziom budynku.
- Połączenia wyrównawcze głównych elementów metalowych.
- Rozdział PEN w jednym, kontrolowanym punkcie.
- RCD dobrane do rzeczywistych odbiorników.
- Ochrona przeciwprzepięciowa po stronie AC i DC.
Jeśli te elementy nie są zgodne, fotowoltaika nie rozwiąże problemu uziemienia. Ona go tylko uwidoczni. Z tego powodu przed rozbudową instalacji warto sprawdzić kilka rzeczy jeszcze zanim padnie pierwsza decyzja o zakupie osprzętu.
Co sprawdzić przed modernizacją lub odbiorem instalacji
Przy modernizacji domu, montażu PV albo dołożeniu nowej rozdzielnicy nie zaczynam od aparatury. Najpierw chcę wiedzieć, jaki układ naprawdę działa i czy jest poprawnie wykonany. Dopiero potem dobiera się zabezpieczenia i sposób prowadzenia obwodów.
- Sprawdź, gdzie dokładnie wykonano rozdział przewodu PEN i czy jest to jeden punkt, a nie kilka przypadkowych połączeń.
- Zweryfikuj, czy GSU jest połączona z uziomem oraz z głównymi połączeniami wyrównawczymi.
- Oceń stan przewodu PEN przed rozdziałem i jego przekrój, bo to element krytyczny dla całego bezpieczeństwa.
- Upewnij się, że za punktem rozdziału nie ma żadnych dodatkowych mostków N-PE.
- Sprawdź, czy RCD działają po pomiarach, a nie tylko po naciśnięciu przycisku test.
- Poproś o protokół z pomiarów: ciągłość przewodów ochronnych, impedancję pętli zwarcia i skuteczność ochrony.
Jeśli dom ma już instalację dwuprzewodową, samo dołożenie różnicówki niczego nie naprawi. Najpierw trzeba uporządkować układ zasilania, potem wykonać pomiary, a dopiero na końcu dobierać zabezpieczenia. Przy fotowoltaice, pompie ciepła albo ładowarce EV ten porządek ma większe znaczenie niż kiedykolwiek, bo każda z tych instalacji mocniej niż stara żarówka pokazuje słabe punkty całego systemu.
