W instalacji elektrycznej najważniejsze są trzy żyły: fazowa, neutralna i ochronna. Najprościej: kolory kabli w gniazdku pomagają je rozpoznać, ale same barwy nie wystarczą, gdy instalacja jest stara albo ktoś wcześniej przerabiał połączenia po swojemu. W tym tekście wyjaśniam, co oznacza każdy kolor, jak czytać oznaczenia w polskim gniazdku i kiedy lepiej nie opierać się wyłącznie na izolacji.
Najważniejsze zasady odczytu przewodów w gniazdku
- Brązowy, czarny lub szary to zwykle przewód fazowy L.
- Niebieski oznacza neutralny N, a żółto-zielony przewód ochronny PE.
- W starszych instalacjach kolory mogą nie odpowiadać współczesnym standardom.
- Jeśli w puszce widzisz tylko dwa przewody albo układ jest nietypowy, nie zgaduj.
- Przed jakąkolwiek pracą wyłącz obwód i potwierdź brak napięcia miernikiem lub testerem.

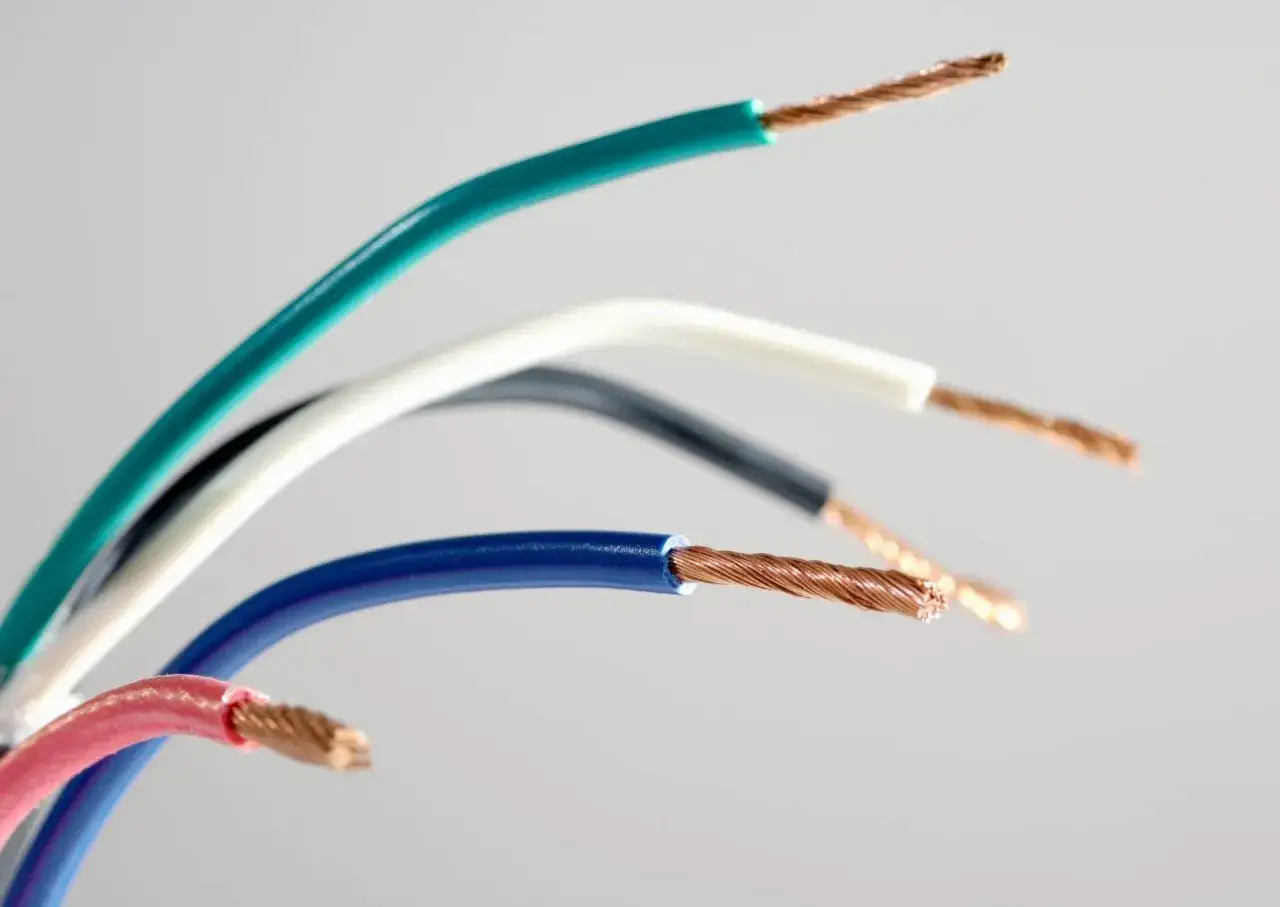

Jak czytać kolory przewodów w zwykłym gniazdku
W nowoczesnej instalacji porządek barw nie jest przypadkowy. Stoi za nim norma PN-EN IEC 60445, która porządkuje identyfikację przewodów tak, żeby faza, neutralny i przewód ochronny nie były mylone. W praktyce w typowym gnieździe jednofazowym najczęściej spotyka się trzy kolory, które odpowiadają trzem różnym funkcjom.
| Kolor żyły | Oznaczenie | Rola w obwodzie | Co to oznacza w praktyce |
|---|---|---|---|
| Brązowy, czarny lub szary | L | Przewód fazowy | Doprowadza napięcie do obwodu i to on wymaga największej uwagi podczas pracy. |
| Niebieski | N | Przewód neutralny | Zamyka obwód roboczy, ale nie jest przewodem ochronnym. |
| Żółto-zielony | PE | Przewód ochronny | Chroni obudowy urządzeń i odprowadza prąd uszkodzeniowy do ziemi. |
Jeśli obwód jest trójfazowy, te same zasady nadal obowiązują, tylko pojawiają się dodatkowe przewody fazowe o innych kolorach. Najważniejsze jest to, że żółto-zielonego nie używa się do zasilania odbiornika, a niebieski nie jest przewodem ochronnym. To drobna różnica na papierze, ale ogromna w praktyce. Żeby jednak nie pomylić teorii z tym, co często wisi w ścianach po latach remontów, trzeba jeszcze spojrzeć na starsze instalacje.
Dlaczego starsze instalacje potrafią wprowadzić w błąd
W starszym mieszkaniu albo domu nie zakładam automatycznie, że barwa izolacji mówi prawdę. Zdarza się, że przewody były wymieniane częściowo, łączone z dawną instalacją albo opisane inaczej niż dziś. W takich układach spotkasz układ TN-C, czyli rozwiązanie, w którym przewód PEN łączy funkcję ochronną i neutralną, zamiast mieć osobny PE i N.
| Cecha | Nowa lub poprawnie zmodernizowana instalacja | Stara instalacja lub po przeróbkach |
|---|---|---|
| Liczba żył w gnieździe | Zwykle trzy: L, N, PE | Czasem tylko dwie, bez osobnego PE |
| Znaczenie koloru | Najczęściej zgodne ze standardem | Kolor bywa mylący lub wtórnie oznaczony |
| Ryzyko błędu | Niższe, jeśli instalacja jest wykonana poprawnie | Wyższe, bo nie widać historii przeróbek |
Właśnie dlatego sam kolor izolacji traktuję jako wskazówkę, nie dowód. Dawniej bywało też, że bolce ochronne gniazd łączono z neutralnym, a to dziś uznaje się za rozwiązanie mniej bezpieczne niż osobny przewód ochronny. Jeśli widzisz czerwony przewód, nie zakładaj odruchowo, że jest neutralny, bo w starszych obwodach mógł pełnić funkcję fazową. W takiej sytuacji jedynym sensownym wyjściem jest pomiar i sprawdzenie ciągłości ochrony. To prowadzi już prosto do praktyki, bo przed podłączeniem gniazdka trzeba wykonać kilka prostych kontroli.
Jak sprawdzić przewody przed podłączeniem gniazdka
Ja zawsze zaczynam od wyłączenia odpowiedniego obwodu w rozdzielnicy i potwierdzenia, że napięcia faktycznie nie ma. Sam wyłącznik nadprądowy nie wystarcza jako dowód, bo błędy w opisach obwodów zdarzają się częściej, niż powinny.
- Wyłącz obwód i oznacz go, żeby nikt nie włączył go przypadkiem w trakcie pracy.
- Sprawdź brak napięcia dwubiegunowym testerem lub miernikiem, a nie samym śrubokrętem z neonówką.
- Porównaj przewody z oznaczeniami zacisków na gnieździe: L, N i symbol ochronny PE.
- Podłącz żyłę ochronną jako pierwszą, neutralną według oznaczenia N, a fazową do L.
- Dokręć zaciski tak, by miedź nie była widoczna poza metalowym stykiem i żeby przewód nie wysuwał się pod lekkim pociągnięciem.
- Załóż osprzęt, włącz zasilanie i sprawdź działanie pod obciążeniem.
Jeśli układ żył nie zgadza się z opisem albo masz tylko dwa przewody zamiast trzech, nie próbuj ratować sytuacji na wyczucie. W takim momencie lepiej zatrzymać prace i sprawdzić cały obwód, bo kolejna sekcja pokazuje właśnie, jakie błędy najczęściej kończą się problemami.
Najczęstsze błędy, które robią więcej szkody niż pożytku
Kiedy oglądam źle działające gniazda, schemat zwykle jest podobny: ktoś chciał zaoszczędzić czas, a potem powstał problem z bezpieczeństwem albo z działaniem wyłączników ochronnych. Najczęściej trafiają się te pomyłki:
- Zamiana przewodu neutralnego z ochronnym. Na pierwszy rzut oka wszystko wygląda porządnie, ale ochrona przestaje działać tak, jak powinna.
- Podłączenie wyłącznie po kolorze, bez sprawdzenia, czy instalacja była wcześniej przerabiana.
- Luźne zaciski. To drobiazg, który może powodować grzanie się połączenia i uszkodzenie gniazda.
- Zostawienie zbyt długiego odcinka odsłoniętej miedzi. Taki przewód łatwiej dotknąć przypadkowo albo zwarć przy składaniu osprzętu.
- Dorabianie mostków na skróty. W starej instalacji to szczególnie zły pomysł, bo łatwo stworzyć układ, który tylko udaje poprawny.
- Ignorowanie uszkodzonej izolacji albo przypalonego zacisku. Takie miejsce zwykle sygnalizuje wcześniejsze przegrzewanie i nie znika samo.
- Traktowanie wyłącznika różnicowoprądowego jako usprawiedliwienia dla błędnego podłączenia. Różnicówka pomaga, ale nie zastępuje poprawnej ochrony.
Przy 230 V i 50 Hz każdy luźny styk jest realnym źródłem ryzyka, a nie tylko estetycznym problemem. Właśnie dlatego przy bardziej rozbudowanej instalacji, na przykład z fotowoltaiką, pompą ciepła czy ładowarką auta, dokładność przy przewodach ma większe znaczenie niż w zwykłym pokoju. I tu dochodzimy do miejsca, w którym teoria spotyka się z większym obciążeniem domu.
Co te oznaczenia znaczą przy fotowoltaice i większym obciążeniu domu
W domu z instalacją PV patrzę na przewody jeszcze uważniej, bo po stronie AC obowiązują te same zasady co w zwykłej instalacji. Inwerter, magazyn energii, ładowarka samochodu czy pompa ciepła nie tworzą wyjątku od kolorów - faza nadal jest fazą, neutralny pozostaje neutralnym, a przewód ochronny musi mieć ciągłość.
Praktycznie ważne są trzy rzeczy. Po pierwsze, większy pobór prądu szybciej ujawnia słabe styki. Po drugie, przegrzany zacisk może uszkodzić gniazdo jeszcze zanim zadziała zabezpieczenie. Po trzecie, przy modernizacji domu lepiej od razu sprawdzić całą linię, a nie tylko pojedynczy punkt, bo problem często siedzi w puszce po drodze, a nie w samym gnieździe.
- Jeśli planujesz podłączenie urządzenia o większej mocy, sprawdź stan przewodów, przekrój żył i jakość zacisków.
- Jeśli w instalacji pojawia się aluminium albo wyraźne ślady grzania, nie traktuj tego jako kosmetyki.
- Jeśli obwód ma zasilać sprzęt z elektroniką lub napędem, poprawny PE jest równie ważny jak sam przewód fazowy.
W takich instalacjach ja nie szukam skrótów. Szukam spójności: zgodnych kolorów, dobrych połączeń i sensownego zabezpieczenia obwodu. Ostatnia sekcja zbiera to w prostą zasadę, którą można zapamiętać bez zaglądania do normy.
Co zapamiętać, zanim zamkniesz puszkę
Najkrótsza wersja brzmi tak: brązowy, czarny lub szary to zwykle L, niebieski to N, a żółto-zielony to PE. Jeśli widzisz układ inny niż ten, którego oczekujesz, nie zakładaj, że jakoś będzie - najpierw sprawdź instalację, dopiero potem montuj osprzęt.
- Kolor przewodu jest ważny, ale pomiar jest ważniejszy.
- W starej instalacji nie wolno zakładać, że barwy odpowiadają współczesnemu standardowi.
- Przewodu ochronnego nie używa się do zasilania odbiornika.
- Jeśli coś nie pasuje, zleć oględziny elektrykowi zamiast poprawiać układ na własną rękę.
Dobrze zrobione połączenie nie tylko chroni ludzi, ale też nie marnuje energii na grzanie styków, co ma znaczenie w domu z większym obciążeniem albo instalacją PV. W praktyce to właśnie porządek w przewodach daje więcej niż najładniejszy osprzęt na ścianie.
