Dobór przewodu do gniazd nie sprowadza się do jednego numeru z katalogu. W typowej instalacji domowej liczy się nie tylko przekrój, ale też długość obwodu, sposób ułożenia, przewidywane obciążenie i to, czy instalacja ma być odporna na rozbudowę w przyszłości. Na pytanie o to, jaki kabel do gniazdek wybrać, najczęściej odpowiadam prosto: w zwykłych obwodach 230 V najlepiej sprawdza się miedziany przewód 3x2,5 mm², ale są sytuacje, w których sens ma większy przekrój, osobny obwód albo inne zabezpieczenie.
Najważniejsze decyzje przy doborze przewodu
- Do typowych gniazd domowych najczęściej wybiera się miedziany przewód 3x2,5 mm².
- Przewód 3x1,5 mm² zwykle zostawiam do oświetlenia lub bardzo lekkich, dobrze policzonych obwodów.
- O doborze decydują nie tylko gniazdka, ale też długość trasy, sposób ułożenia i przewidywane obciążenie.
- W praktyce domowej standardem dla wielu obwodów gniazdowych jest zabezpieczenie B16 i ochrona różnicowoprądowa 30 mA.
- W kuchni, łazience, garażu i na zewnątrz często lepiej zrobić osobne obwody zamiast jednego na wszystko.
- Przy modernizacji starej instalacji największym ryzykiem nie jest sam przekrój, tylko stan połączeń i jakość wcześniejszych napraw.
Jaki przewód do gniazd wybieram najczęściej

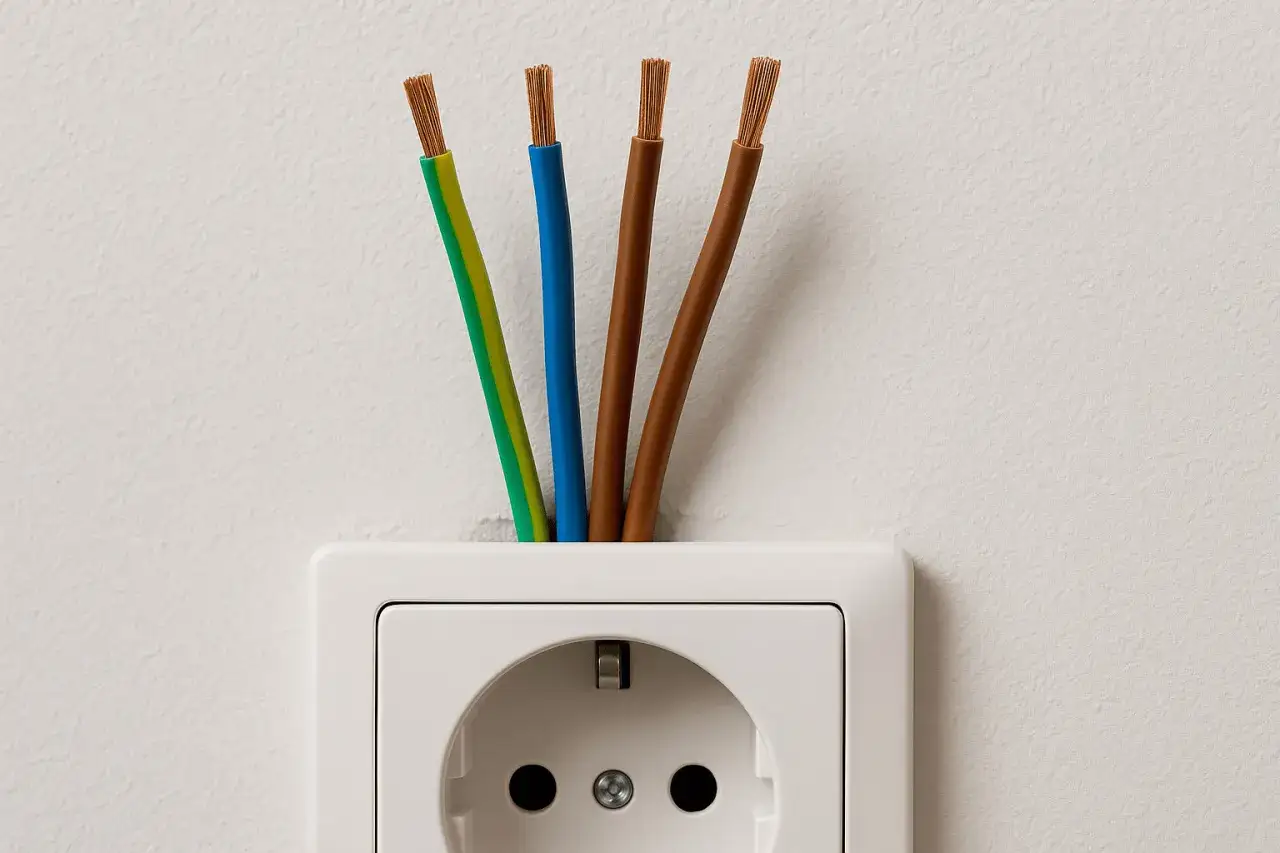

W instalacjach podtynkowych mówię raczej o przewodzie instalacyjnym niż o kablu, bo to właśnie przewód prowadzi się w ścianie, rurce albo peszlu. Dla typowych gniazd domowych najbezpieczniejszym i najbardziej uniwersalnym wyborem jest miedź 3x2,5 mm²: żyła fazowa, neutralna i ochronna, czyli L, N i PE.
Taki układ dobrze znosi zwykłe obciążenia z mieszkania albo domu: ładowarki, telewizor, odkurzacz, komputer, drobny sprzęt kuchenny. Ja traktuję 3x2,5 mm² jako standard, a nie przewymiarowanie - w praktyce daje on po prostu większy margines niż cieńszy przewód.
Przewód 3x1,5 mm² zostawiam głównie do oświetlenia albo do bardzo lekko obciążonych, osobno policzonych obwodów. Na zwykłe gniazda nie jest to mój domyślny wybór, bo przy typowym użytkowaniu szybciej dochodzi do niepotrzebnego grzania lub wyzwalania zabezpieczenia.
Jeśli instalacja ma pracować latami bez ciągłych poprawek, zaczynam od założenia, że gniazdo powinno przyjąć nie tylko to, co dziś stoi w pokoju, ale też sprzęt, który wpadnie tam za dwa lata. To prowadzi już prosto do pytania, kiedy 2,5 mm² wystarcza, a kiedy trzeba myśleć o czymś mocniejszym.
Jakie przekroje mają sens w praktyce
Wybór przekroju nie polega na kupieniu „najgrubszego, jaki wejdzie”. Ja patrzę na to, czy przekrój pasuje do obciążenia, długości obwodu i sposobu prowadzenia przewodu. W domach i mieszkaniach najczęściej rozstrzygnięcie wygląda tak:
| Przekrój | Kiedy ma sens | Kiedy go nie wybieram |
|---|---|---|
| 3x1,5 mm² | Oświetlenie, bardzo lekkie obwody, specjalne przypadki po obliczeniach | Do zwykłych gniazd 230 V |
| 3x2,5 mm² | Standard dla typowych gniazd domowych, salonów, sypialni i wielu obwodów użytkowych | Przy długich trasach i wyraźnie większym obciążeniu bez dodatkowej analizy |
| 3x4 mm² | Dłuższe obwody, większy pobór mocy, garaż, warsztat, punkty bardziej obciążone | Gdy obwód jest krótki i lekki, bo wtedy koszt rośnie bez realnej korzyści |
| 5x2,5 mm² | Gniazda trójfazowe i lekkie obwody 3-fazowe | Do klasycznych gniazd jednofazowych |
| 5x4 mm² | Wyższe obciążenie trójfazowe, dłuższa trasa, większy zapas bezpieczeństwa | Jeśli projekt nie wymaga takiego przekroju |
W praktyce domowej najczęściej spotkasz przewody typu YDYp albo pojedyncze żyły prowadzone w rurach instalacyjnych. To nie jest detal, bo sposób prowadzenia wpływa na to, jak przewód oddaje ciepło i jak wygodny jest montaż. Jeżeli więc chcesz dobrać przekrój rozsądnie, nie patrz tylko na liczbę milimetrów kwadratowych. Sam przekrój nie wystarczy, bo równie mocno liczą się warunki pracy przewodu.
Od czego naprawdę zależy dobór przekroju
Gdy projektuję albo oceniam obwód gniazdowy, sprawdzam kilka rzeczy po kolei. Tylko wtedy wybór przekroju ma sens, a nie jest zgadywaniem.
- Obciążenie obwodu - inne wymagania ma pokój z telewizorem i laptopem, a inne kuchnia z czajnikiem, ekspresem i mikrofalą.
- Długość trasy - im dłuższy obwód, tym większy spadek napięcia i większa szansa, że 2,5 mm² okaże się za mało z zapasem.
- Sposób ułożenia - przewód w izolacji termicznej, w dużym pęku albo w ciasnej rurce nagrzewa się bardziej niż ten prowadzony swobodnie.
- Temperatura otoczenia - w cieplejszych miejscach obciążalność przewodu spada, więc bezpieczny zapas robi się ważniejszy.
- Jakość połączeń - źle dokręcony zacisk potrafi grzać bardziej niż sam przewód, a to jest problem, który zaczyna się niewinnie.
- Materiał i stan instalacji - w nowych obwodach wybieram miedź; przy modernizacji starego aluminium patrzę na połączenia jeszcze uważniej.
Najczęstszy błąd początkujących polega na tym, że patrzą wyłącznie na pojedyncze urządzenie, a nie na cały obwód. Gniazdo w salonie nie zasila jednego telewizora, tylko wszystko, co użytkownik realnie podłączy przez najbliższe lata. Kiedy ten obraz jest jasny, naturalnie pojawia się temat zabezpieczeń.
Jakie zabezpieczenie powinno iść z gniazdami
Sam przewód nie pracuje w próżni. Musi być dobrany razem z wyłącznikiem nadprądowym i ochroną różnicowoprądową. W typowych obwodach gniazdowych najczęściej spotykam układ 3x2,5 mm² + B16, bo to sensownie łączy bezpieczeństwo i praktyczność. Przy większym obciążeniu albo dłuższym obwodzie projektant może pójść w inną stronę, ale to już wymaga policzenia całej instalacji, a nie tylko wymiany „eski”.
Wyłącznik nadprądowy chroni przewód przed przeciążeniem i zwarciem, ale nie zastępuje ochrony przeciwporażeniowej. Do gniazd, szczególnie w kuchni, łazience, garażu i na zewnątrz, sensownym minimum jest RCD 30 mA. To właśnie on jest dodatkową warstwą ochrony, która w realnym użytkowaniu robi dużą różnicę.
Ja nie łączę doboru zabezpieczenia z myśleniem „im większy amperaż, tym lepiej”. Jeżeli dasz za duże zabezpieczenie do zbyt cienkiego przewodu, problem nie zniknie, tylko przeniesie się na nagrzewanie instalacji. To właśnie dlatego dobór przewodu i zabezpieczenia trzeba czytać razem, a nie osobno.
Kiedy technika jest już uporządkowana, warto przełożyć ją na konkretne pomieszczenia, bo tam najłatwiej zobaczyć różnicę między teorią a praktyką.
Jak dobieram przewód do konkretnych pomieszczeń
W domu nie ma jednej odpowiedzi dla wszystkich pokoi. Inaczej projektuję strefę wypoczynku, inaczej kuchnię, a jeszcze inaczej garaż albo taras. Poniżej pokazuję, jak ja to rozdzielam w praktyce.
| Pomieszczenie lub strefa | Moje typowe podejście | Dlaczego tak |
|---|---|---|
| Salon i sypialnie | 3x2,5 mm², zwykle kilka obwodów zamiast jednego wspólnego | Dużo punktów, ale zwykle umiarkowane obciążenie |
| Kuchnia | 3x2,5 mm², często osobne obwody dla blatów i sprzętów stałych | Najwięcej urządzeń o dużej mocy pracuje jednocześnie |
| Łazienka | 3x2,5 mm², RCD 30 mA, osprzęt dobrany do warunków wilgoci | Wyższe ryzyko porażenia i częste urządzenia o podwyższonym poborze |
| Garaż i warsztat | 3x2,5 mm² albo 3x4 mm² | Szlifierki, kompresor, elektronarzędzia i większe skoki poboru |
| Taras, ogród, altana | 3x2,5 mm², a przy długiej trasie często większy przekrój | Długość obwodu i warunki zewnętrzne mocno wpływają na pracę przewodu |
| Gniazdo trójfazowe | Najczęściej 5x2,5 mm² lub 5x4 mm², zależnie od obciążenia | Tu ważna jest już nie tylko moc, ale też sposób rozdziału obciążenia między fazy |
W kuchni i w garażu najłatwiej popełnić kosztowny błąd: zostawić jeden obwód „na wszystko”. Potem pojawia się czajnik, zmywarka, ekspres, piekarnik, a w garażu jeszcze grzejnik i kompresor. Wtedy nawet solidny przewód przestaje być wystarczającym buforem, jeśli cała instalacja była zaprojektowana zbyt ciasno. To prowadzi mnie do najczęstszych wpadek, które widzę podczas modernizacji.
Błędy, które widzę najczęściej
- Wybór 1,5 mm² do zwykłych gniazd tylko dlatego, że jest tańszy.
- Zbyt duże zabezpieczenie do zbyt cienkiego przewodu - to jeden z najgorszych kompromisów.
- Jeden obwód dla całej kuchni, mimo że w praktyce pracuje tam kilka urządzeń jednocześnie.
- Ignorowanie długości trasy - przewód, który wygląda dobrze na papierze, może mieć zbyt duży spadek napięcia w rzeczywistym domu.
- Słabe zaciski i niedokładny montaż - przegrzanie często zaczyna się od połączenia, nie od samej żyły.
- Mieszanie starego aluminium z nową miedzią bez porządnego planu - to proszenie się o kłopoty z połączeniami i trwałością.
- Brak rezerwy na przyszłe obciążenia - szczególnie gdy w domu mają dojść klimatyzacja, magazyn energii, ładowarka EV albo nowe urządzenia kuchenne.
Największy problem z takimi błędami polega na tym, że nie zawsze wychodzą od razu. Instalacja działa, ale po czasie zaczynają się ciepłe gniazda, wyzwalające zabezpieczenia i poprawki, które kosztują więcej niż porządny projekt na początku. Gdybym miał zamknąć temat jednym praktycznym zaleceniem, powiedziałbym tak: zostaw rezerwę tam, gdzie dom będzie się rozwijał.
Zostaw rezerwę tam, gdzie instalacja ma rosnąć
Jeśli projektujesz nowe mieszkanie albo modernizujesz dom, nie patrz tylko na dzisiejsze gniazdka. Ja zawsze sprawdzam, czy w najbliższych latach nie pojawią się urządzenia o większym poborze: ładowarka samochodu elektrycznego, klimatyzacja, pompa ciepła, dodatkowy piekarnik, warsztat albo zaplecze techniczne związane z fotowoltaiką. W takim układzie osobne obwody i lepiej dobrany przekrój przewodu to nie luksus, tylko oszczędność nerwów.
W praktyce robię trzy rzeczy: zostawiam wolne miejsce w rozdzielnicy, planuję osobne linie dla większych odbiorników i nie oszczędzam na trasach, których później nie da się łatwo wymienić. To szczególnie ważne w domu, który ma być energooszczędny i elastyczny, a nie tylko „odebrany na papierze”. Dobrze dobrany przewód do gniazd to po prostu instalacja, która nie walczy z użytkownikiem po pierwszym większym obciążeniu.
Jeśli miałbym zostawić jedną regułę końcową, byłaby prosta: w zwykłych obwodach gniazdowych najczęściej wygrywa miedź 3x2,5 mm², ale przy dłuższych trasach, większym obciążeniu i planowanej rozbudowie lepiej od razu zaprojektować coś solidniejszego niż naprawiać skutki zbyt oszczędnego wyboru.
