Instalacja elektryczna nie powinna być projektowana „na oko”, bo zbyt długi obwód szybko robi się niewygodny i po prostu mniej bezpieczny. W praktyce liczy się nie tylko sama liczba gniazd, ale też ich rozmieszczenie, moc urządzeń, przekrój przewodów i zabezpieczenie, dlatego temat ile gniazdek na jednym obwodzie ma znaczenie już na etapie projektu, a nie dopiero po remoncie. Poniżej rozkładam to na proste zasady: ile punktów przyjąć w typowym domu, kiedy zrobić osobny obwód i jakie błędy najczęściej powodują przeciążenia.
Najważniejsze zasady, które naprawdę pomagają
- W typowym obwodzie gniazdowym przyjmuje się najczęściej 8-10 punktów, a 10 traktuje się jako górną granicę projektową.
- Duże odbiorniki o mocy około 2 kW i więcej powinny mieć własny obwód.
- W domowych obwodach gniazd najczęściej spotkasz przewód Cu 3x2,5 mm² i zabezpieczenie 16 A.
- RCD 30 mA poprawia bezpieczeństwo, ale nie zastępuje sensownego podziału instalacji.
- Kuchnia, łazienka i pralnia wymagają ostrzejszego podejścia niż salon czy sypialnia.
- Dla oświetlenia obowiązują inne zasady niż dla gniazd, więc tych dwóch obwodów nie warto mieszać w myśleniu.
Co naprawdę oznacza liczba gniazd na obwodzie
Obwód to fragment instalacji zabezpieczony jednym wyłącznikiem nadprądowym w rozdzielnicy, czyli w praktyce w domowej tablicy z zabezpieczeniami. Ja patrzę na to tak: nie chodzi o to, ile ramek uda się zmieścić na ścianie, tylko ile odbiorników może pracować jednocześnie bez przeciążania przewodów i bez niepotrzebnego wybijania zabezpieczenia.
Najprostszy punkt odniesienia daje obwód 16 A. Przy napięciu 230 V to około 3,7 kW mocy chwilowej, ale nie oznacza to, że warto zapełnić go do ostatniego wata. Trzeba uwzględnić długość trasy przewodu, sposób jego ułożenia, temperaturę otoczenia i to, czy na końcu obwodu stoją urządzenia o dużym poborze. Dwa gniazda w pokoju z laptopem i lampką to zupełnie inna historia niż dwa gniazda w kuchni z czajnikiem i mikrofalówką.
Ważne jest też rozróżnienie między punktem montażowym a realnym obciążeniem. Gniazdo podwójne nie tworzy dwóch niezależnych obwodów, a listwa zasilająca nie zwiększa możliwości instalacji. Jeśli to rozdzielisz w głowie, dużo łatwiej ocenisz, dlaczego w jednych pomieszczeniach jeden obwód wystarcza, a w innych lepiej od razu przewidzieć osobną linię. Z tego miejsca naturalnie przechodzi się do pytania o konkretną liczbę punktów, którą warto przyjąć w praktyce.
Ile punktów warto przyjąć w domu i mieszkaniu
Jeśli chcesz krótkiej odpowiedzi, w typowym obwodzie gniazd ogólnego przeznaczenia przyjmuje się 8-10 punktów. Dziesięć to rozsądna górna granica projektowa, a osiem daje większy komfort i zapas na realne użytkowanie. W starszych wytycznych SEP limit 10 gniazd odbiorczych na obwód pojawia się bardzo często, więc to nie jest przypadkowa liczba, tylko utrwalona praktyka projektowa.
Ważny detal: przy liczeniu punktów osprzętu gniazdo podwójne zwykle traktuje się jako jeden punkt montażowy, ale w ocenie obciążenia nadal patrzy się na to, co realnie będzie do niego podłączane. To drobna różnica na papierze, a w eksploatacji potrafi zrobić dużą różnicę. Dla porównania, obwody oświetleniowe mają inną logikę i często przyjmuje się dla nich do 20 punktów, ale to już osobny temat i nie należy go przenosić 1:1 na gniazda.
| Strefa | Praktyczna zasada | Dlaczego |
|---|---|---|
| Salon i pokoje | Najczęściej 8-10 punktów na obwód | Obciążenie bywa umiarkowane, ale sprzęty mogą pracować równocześnie |
| Kuchnia | Osobny obwód dla blatu i oddzielne obwody dla dużych urządzeń | To najciężej obciążona strefa w domu |
| Sypialnia | Zwykle 6-8 punktów wystarcza z zapasem | Zużycie jest przewidywalne i zwykle niewielkie |
| Łazienka i pralnia | Oddzielne obwody dla urządzeń takich jak pralka, suszarka czy bojler | Wilgoć i mocniejsze odbiorniki wymagają większej ostrożności |
| Biuro domowe | Warto przewidzieć osobny obwód, gdy pracuje komputer, UPS i drukarka | To sprzęty wrażliwe i często pracujące przez wiele godzin |
W praktyce najlepszy podział nie wynika z tego, ile gniazd „da się” podpisać na projekcie, tylko z tego, jak mieszkanie naprawdę będzie używane. Dzięki temu łatwiej przejść od samej liczby punktów do pytania, które urządzenia powinny dostać własną linię.
Które urządzenia powinny dostać własny obwód
Najprostsza reguła brzmi: jeśli urządzenie ma około 2 kW mocy lub więcej, rozważ dla niego osobny obwód. To dotyczy piekarnika, płyty grzewczej, pralki, zmywarki, suszarki, bojlera, przepływowego ogrzewacza wody, klimatyzacji czy ładowarki do auta, jeśli projektujesz dom z myślą o przyszłości. W kuchni szczególnie łatwo o przeciążenie, bo kilka pozornie małych urządzeń potrafi zsumować się do wartości, która szybko zbliża się do granicy typowego obwodu 16 A.
Przykład jest prosty. Czajnik 2200 W, mikrofalówka 1200 W i toster 800 W dają razem około 4200 W, czyli więcej niż typowy obwód 16 A przy 230 V jest w stanie komfortowo przenieść. W takim momencie liczba gniazd przestaje być głównym problemem, bo decyduje suma mocy i czas pracy urządzeń. Ja właśnie od tego zaczynam dobry projekt, nie od samej ściany z gniazdami.
- Kuchnia wymaga osobnego podejścia dla blatów roboczych i osobnych linii dla dużych sprzętów.
- Łazienka i pralnia to miejsca, w których pralka, suszarka i bojler bardzo szybko podnoszą obciążenie.
- Biuro domowe z komputerem, monitorem i UPS-em lepiej pracuje na wydzielonym obwodzie.
- Pomieszczenia techniczne często zasilają automatykę, pompy i sterowniki, więc warto je rozdzielić.
W domu z fotowoltaiką osobne obwody ułatwiają też sensowne przesuwanie zużycia na godziny, w których instalacja produkuje najwięcej energii. Skoro obciążenie rośnie, trzeba dobrać również zabezpieczenia, bo sama liczba gniazd nie rozwiązuje tematu bezpieczeństwa.
Jakie zabezpieczenia muszą iść z takim podziałem

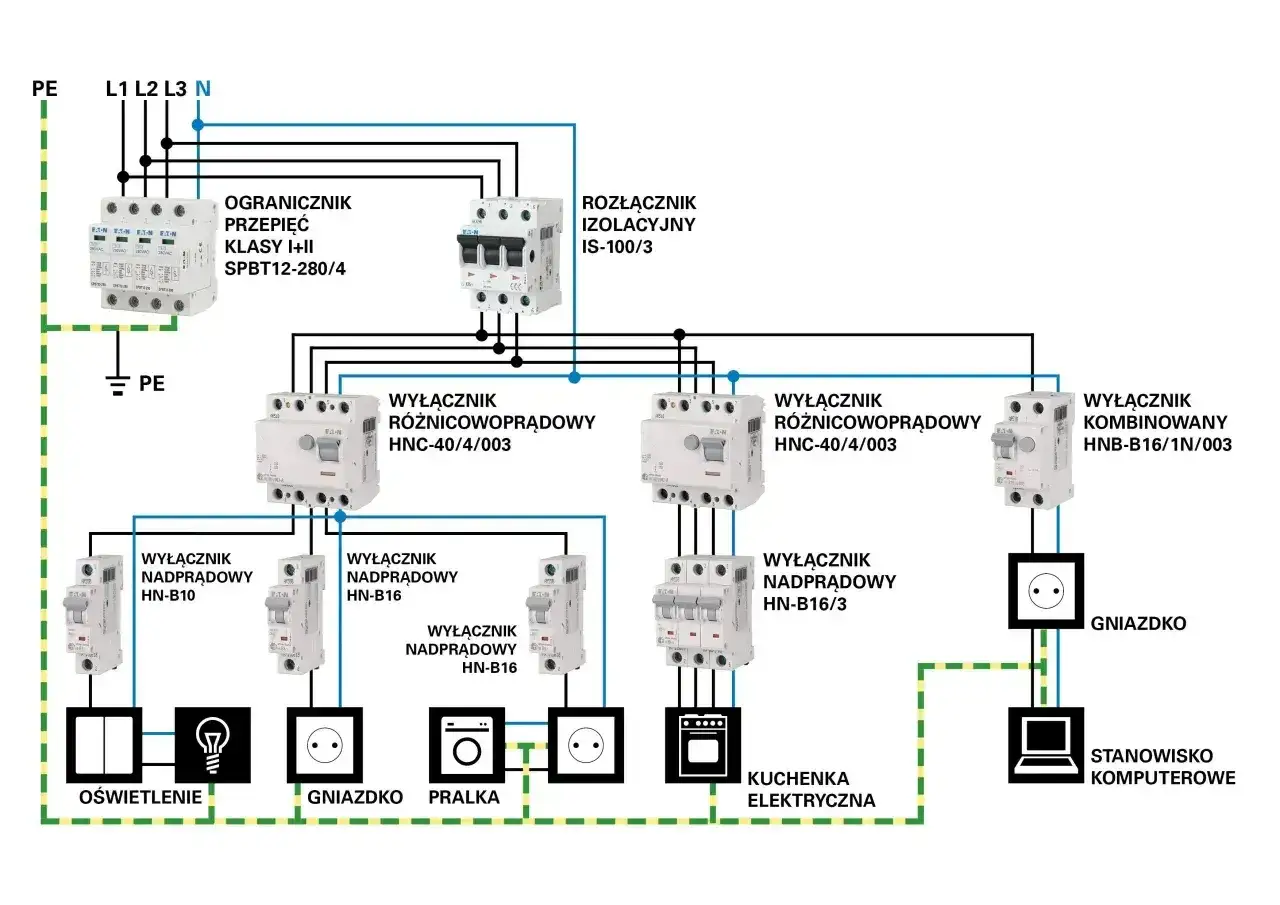

Podział na obwody musi iść w parze z właściwym zabezpieczeniem. W mieszkaniach najczęściej spotyka się przewód miedziany 3x2,5 mm² i wyłącznik nadprądowy 16 A dla obwodów gniazdowych, ale ostateczny dobór zawsze zależy od długości trasy, sposobu prowadzenia i warunków montażu. W nowoczesnych instalacjach dla gniazd do 32 A stosuje się też ochronę różnicowoprądową 30 mA, czyli RCD, która odłącza zasilanie przy niebezpiecznym upływie prądu.
W praktyce rozróżniam trzy rzeczy. Wyłącznik nadprądowy chroni przewody przed przeciążeniem i zwarciem, RCD chroni człowieka przy upływie prądu, a rozdzielnica porządkuje cały układ i pozwala wydzielić kolejne obwody. Sam RCD nie naprawi źle policzonego obwodu, więc nie traktuję go jako wymówki do dokładania kolejnych gniazd bez kontroli. Im trudniejsze środowisko, tym ostrożniej trzeba liczyć obciążenie, a łazienka, pralnia, garaż czy gniazda zewnętrzne mścią się szybciej niż salon.
Jeżeli instalacja ma być przygotowana na dłużej, zwracam też uwagę na zapas w rozdzielnicy. Kilka wolnych modułów potrafi uratować remont za dwa czy trzy lata, kiedy dojdzie kolejny obwód, fotowoltaika, magazyn energii albo ładowarka do samochodu. Ale nawet najlepiej dobrane zabezpieczenie nie naprawi błędów w planie, dlatego warto zobaczyć, gdzie najczęściej popełnia się pomyłki.
Najczęstsze błędy przy planowaniu instalacji
Najwięcej problemów widzę wtedy, gdy ktoś projektuje instalację „na teraz” i nie zostawia sobie żadnej rezerwy. Błąd nie polega zwykle na tym, że gniazd jest za dużo, tylko że zbyt wiele z nich zasila ten sam obwód albo że w jednej linii lądują urządzenia o kompletnie różnym poborze. Z takiej konfiguracji rodzą się przeciążenia, częste wyzwalanie zabezpieczeń i późniejsza prowizorka z przedłużaczami.
| Błąd | Co z tego wynika | Co robię lepiej |
|---|---|---|
| Liczenie tylko ramek na ścianie | Obwód może być przeciążony mimo pozornie poprawnej liczby punktów | Sprawdzam moc urządzeń i sumę obciążeń |
| Łączenie kuchni z salonem | Czajniki, mikrofalówki i drobne AGD startują razem | Wydzielam kuchnię i blaty jako osobną strefę |
| Brak osobnego obwodu dla dużego odbiornika | Częste wybijanie zabezpieczenia i większe ryzyko przegrzania | Daję osobną linię sprzętowi o mocy około 2 kW i większej |
| Używanie przedłużacza jako stałego rozwiązania | Bałagan, spadek wygody i ryzyko przegrzania | Dokładam punkt lub obwód zamiast mnożyć listwy |
| Brak rezerwy w rozdzielnicy | Trudna rozbudowa przy kolejnym remoncie | Zostawiam wolne miejsce na przyszłe obwody |
To właśnie na tym etapie wychodzą różnice między instalacją, która tylko „działa”, a instalacją, która naprawdę jest wygodna przez lata. Kolejna sekcja zamyka ten temat od strony praktyki, bo projekt warto myśleć nie o dziś, tylko o najbliższych kilku latach.
Zostaw zapas na przyszłe urządzenia i na własną energię
Jeśli budynek ma być przygotowany pod fotowoltaikę, magazyn energii, pompę ciepła albo ładowarkę do samochodu, nie zamykam projektu na minimum. Zostawiam wolne pola w rozdzielnicy, planuję oddzielne obwody dla urządzeń krytycznych i pilnuję, żeby kuchnia, pralnia oraz strefa techniczna nie były sklejone w jeden przypadkowy ciąg. To daje dużo większą elastyczność niż późniejsze poprawki robione w pośpiechu.
- Sprawdź, które urządzenia mogą pracować jednocześnie.
- Policz sumę mocy, nie tylko liczbę gniazd.
- Oceń, czy w rozdzielnicy zostaje miejsce na rozwój instalacji.
- Wydziel kuchnię, łazienkę i odbiory techniczne jako osobne strefy.
Jeśli mam zostawić jedną praktyczną zasadę, brzmi ona tak: w typowym domu bezpieczniej i wygodniej jest projektować obwody z zapasem niż później ratować się przedłużaczami i doraźnymi przeróbkami. Właśnie taki podział najlepiej sprawdza się tam, gdzie instalacja ma służyć długo, a nie tylko przejść odbiór.
