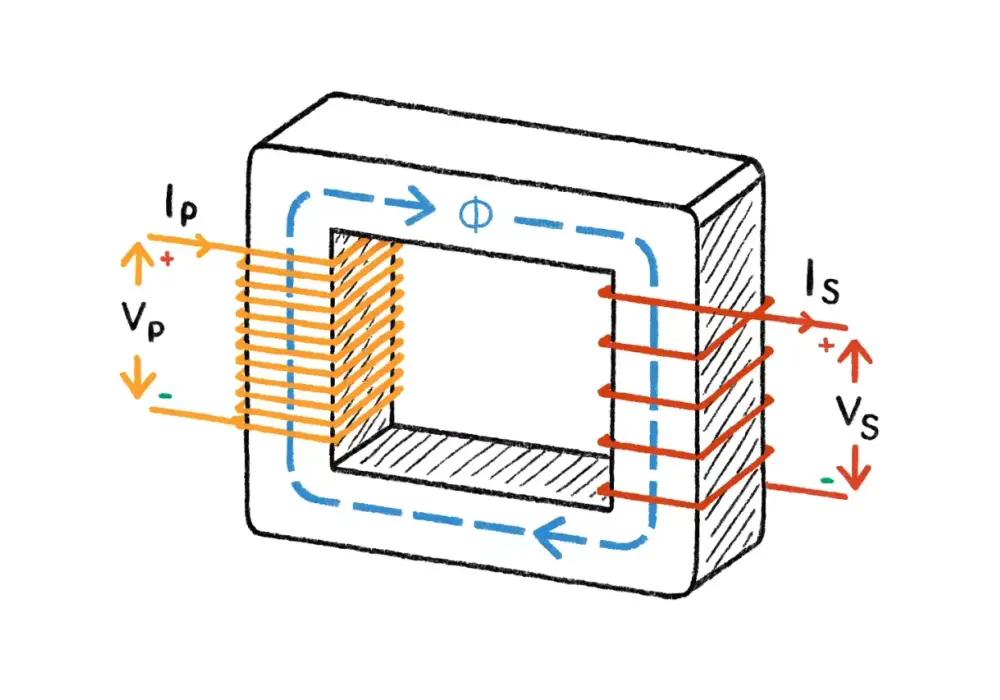

W instalacjach elektrycznych najwięcej nieporozumień bierze się nie z samego prądu, tylko z tego, jak czytać napięcia między przewodami. Ten tekst wyjaśnia, czym jest napięcie międzyfazowe, skąd bierze się 400 V w sieci 230/400 V, jak wpływa to na dobór odbiorników i dlaczego ma znaczenie także przy fotowoltaice oraz większych urządzeniach domowych.
Najkrótsza wersja tego, co warto zapamiętać
- W Polsce standardem w sieci niskiego napięcia jest układ 230/400 V, 50 Hz.
- 230 V mierzy się między fazą a przewodem neutralnym, a 400 V między dwiema fazami.
- Różnica nie wynika z „mocniejszej fazy”, tylko z geometrii trzech sinusoid przesuniętych o 120°.
- W układzie trójfazowym ta sama moc rozkłada się na trzy przewody, więc prąd na każdej fazie jest niższy.
- Przy większych odbiornikach, takich jak płyta indukcyjna, pompa ciepła czy wallbox, dobrze dobrane zasilanie fazowe ma realne znaczenie dla komfortu i bezpieczeństwa instalacji.
- W fotowoltaice trójfazowy falownik pomaga równiej rozłożyć oddawanie energii do sieci i lepiej dopasować się do dużych odbiorów w domu.
Czym różni się napięcie fazowe od tego mierzonego między fazami
Ja zwykle tłumaczę to bardzo prosto: w instalacji trójfazowej masz trzy „żądła” energii przesunięte względem siebie w czasie, a nie trzy niezależne źródła o przypadkowych wartościach. Napięcie fazowe to wartość mierzona między fazą a neutralnym, czyli najczęściej 230 V. Napięcie między dwiema fazami jest wyższe i w polskiej sieci wynosi zwykle 400 V.
| Rodzaj pomiaru | Między czym mierzymy | Typowa wartość w Polsce | Co to oznacza w praktyce |
|---|---|---|---|
| Fazowe | Faza - neutralny | 230 V | Zasilanie większości domowych odbiorników, gniazd i oświetlenia |
| Między fazami | Faza - faza | 400 V | Typowe dla urządzeń i układów trójfazowych: większe moce, mniejsze obciążenie jednej linii |
Najważniejszy wniosek jest taki, że 400 V nie oznacza „innego prądu” ani „lepszej fazy”. To po prostu inny punkt odniesienia pomiaru. Gdy rozumiesz ten podział, łatwiej czytasz tabliczki znamionowe urządzeń, schematy przyłączeniowe i opisy falowników. Do liczbowego wyjaśnienia tej zależności przechodzę teraz, bo tam wszystko robi się naprawdę przejrzyste.
Skąd bierze się 400 V między fazami
Źródło tej różnicy jest czysto fizyczne. Trzy fazy w układzie trójfazowym są przesunięte względem siebie o 120°, więc ich wartości chwilowe nie sumują się w sposób prosty. Z tego powodu napięcie między dwoma fazami jest większe niż napięcie fazowe i spełnia zależność ULL = √3 × UF.
W praktyce daje to bardzo prosty rachunek: 230 V × 1,732 ≈ 400 V. To nie przypadek ani zaokrąglenie „na oko”, tylko naturalny efekt układu trzech sinusoid. W symetrycznej sieci trójfazowej te zależności są stałe i właśnie dlatego instalacje energetyczne oraz wiele urządzeń przemysłowych tak chętnie korzysta z tej architektury.
Warto też zapamiętać jedną rzecz, którą początkujący często mylą: większa wartość między fazami nie oznacza automatycznie większego zagrożenia niż „zwykłe 230 V”. Zagrożenie wynika przede wszystkim z warunków pomiaru, sposobu dotknięcia obwodu, zabezpieczeń i stanu izolacji. Natomiast z punktu widzenia projektowania instalacji 400 V daje po prostu większe możliwości przesyłu i rozdziału mocy. To prowadzi nas do pytania, które w praktyce pada najczęściej: co to zmienia dla mocy, prądu i doboru odbiorników?
Jak ta różnica wpływa na moc, prąd i dobór urządzeń
Tu zaczyna się praktyka. Dla tej samej mocy odbiornik trójfazowy może pobierać zauważalnie mniejszy prąd na każdej linii niż odbiornik jednofazowy. To oznacza mniejsze obciążenie przewodów, mniejsze spadki napięcia i zwykle spokojniejszą pracę zabezpieczeń.
Dobry przykład to urządzenie o mocy 6 kW. Jeśli zasila je jedna faza 230 V, prąd wynosi około 26 A. Jeśli ta sama moc jest rozłożona na trzy fazy 400 V, prąd na fazę spada do około 8,7 A przy założeniu cos φ bliskiego 1. Różnica jest ogromna i od razu widać, dlaczego większe odbiory tak często przenosi się na układ trójfazowy.
| Moc odbiornika | Układ jednofazowy 230 V | Układ trójfazowy 400 V | Co to daje |
|---|---|---|---|
| 2 kW | ok. 8,7 A | ok. 2,9 A na fazę | Niewielkie obciążenie, zwykle bez problemu w domu |
| 6 kW | ok. 26 A | ok. 8,7 A na fazę | Znacznie łatwiej rozłożyć obciążenie i dobrać przewody |
| 11 kW | ok. 48 A | ok. 15,9 A na fazę | Tu trójfazowość staje się praktycznie bardzo wygodna |
Jeśli urządzenie jest indukcyjne, ma silnik albo pracuje z przekształtnikiem, dochodzi jeszcze współczynnik mocy, czyli cos φ. Mówiąc prościej: nie zawsze cały pobór zachowuje się jak czysty grzejnik. Dlatego przy większych odbiornikach nie patrzę wyłącznie na kilowaty, ale też na sposób pracy, rozkład obciążenia na fazy i wymagania zabezpieczeń. To szczególnie ważne tam, gdzie w grę wchodzi fotowoltaika i dom z wieloma dużymi odbiornikami.
Dlaczego ten układ ma znaczenie w fotowoltaice i w domu

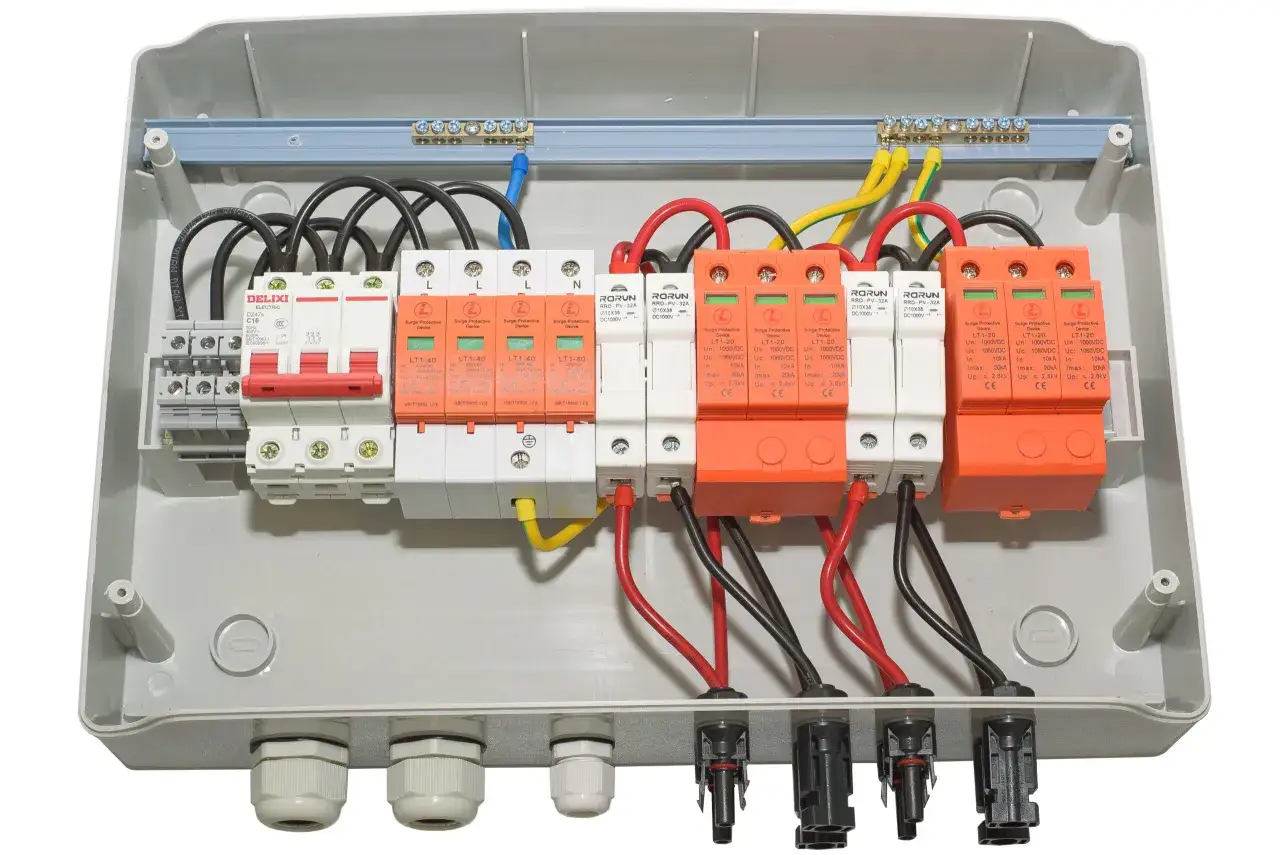

W instalacjach PV temat trzech faz wraca szybciej, niż się wydaje. Jeśli falownik jest trójfazowy, energia oddawana do sieci rozkłada się równiej, a to pomaga wtedy, gdy w domu pracują równolegle duże odbiorniki: pompa ciepła, płyta indukcyjna, klimatyzacja czy ładowarka samochodu elektrycznego. Ja patrzę na to tak: im większy i bardziej „elektryczny” dom, tym częściej warto myśleć o równowadze między fazami, a nie tylko o samej mocy instalacji.
To nie znaczy, że każda instalacja PV musi być trójfazowa. Przy mniejszych systemach i prostszych odbiorach jednofazowe rozwiązanie nadal bywa całkowicie sensowne. Różnica zaczyna być istotna wtedy, gdy zależy Ci na lepszym dopasowaniu produkcji do rozkładu obciążeń albo gdy planujesz w przyszłości dołożyć elementy, które wyraźnie zwiększą zapotrzebowanie na moc.
W praktyce najbardziej odczuwalne korzyści są trzy: mniejsze ryzyko przeciążenia jednej linii, lepszy rozkład pracy urządzeń i większa elastyczność przy rozbudowie domu lub firmy. Jeśli ktoś projektuje instalację pod fotowoltaikę, pompę ciepła i wallbox jednocześnie, to właśnie tutaj trójfazowość najczęściej okazuje się po prostu rozsądniejsza. A skoro mowa o praktyce, warto od razu wyłapać błędy, które pojawiają się najczęściej.
Najczęstsze pomyłki przy interpretacji napięć
Najwięcej problemów widzę wtedy, gdy ktoś traktuje 400 V jak „mocniejszą wersję 230 V”. To zły skrót myślowy. Drugi częsty błąd to przekonanie, że każde urządzenie 230 V można bezpiecznie podłączyć do dwóch faz. To już może skończyć się uszkodzeniem sprzętu, a czasem także zabezpieczeń.
- Mylenie punktu pomiaru - 230 V między fazą a neutralnym to nie to samo co 400 V między dwiema fazami.
- Zakładanie, że więcej faz zawsze daje większą moc - liczy się również zabezpieczenie, przekrój przewodów i sposób zasilania odbiornika.
- Ignorowanie asymetrii - jeśli jedna faza jest przeciążona bardziej niż pozostałe, instalacja nie pracuje optymalnie.
- Mylenie neutralnego z ochronnym - to dwa różne przewody i nie wolno ich traktować zamiennie.
- Pomijanie kolejności faz przy silnikach - samo napięcie to nie wszystko, bo od kolejności zależy też kierunek obrotów.
Ja najczęściej radzę patrzeć na instalację jak na system, a nie na pojedynczy przewód. Jeden odbiornik może działać poprawnie, ale całość już niekoniecznie będzie obciążona równomiernie. Z tego powodu pomiary i interpretacja wyników mają sens dopiero wtedy, gdy wykonuje je ktoś, kto wie, czego szuka. To prowadzi do ostatniego praktycznego punktu: jak sprawdzać napięcia bez robienia sobie problemów.
Jak sprawdzać napięcia bez pomyłek i niepotrzebnego ryzyka
Jeżeli coś mierzysz, najpierw upewnij się, że używasz przyrządu z odpowiednią kategorią pomiarową i zakresem dla prądu przemiennego. W prostym ujęciu: pomiar między fazą a neutralnym powinien pokazać około 230 V, a między dwiema fazami około 400 V. Jeżeli wartości wyraźnie odbiegają od tych liczb, to nie jest moment na zgadywanie, tylko na weryfikację instalacji przez osobę z odpowiednimi uprawnieniami.
- Sprawdź, czy miernik jest ustawiony na pomiar napięcia AC, a nie DC.
- Najpierw wykonaj pomiar faza-neutralny, potem faza-faza.
- Porównaj wyniki z tym, co powinno być w sieci 230/400 V.
- Zwróć uwagę na stabilność wskazań, a nie tylko na pojedynczy odczyt.
- Jeśli napięcie międzyfazowe jest niskie, niestabilne albo pojawia się wyraźna asymetria, traktuj to jako sygnał do diagnostyki.
Przy okazji jedna rzecz, którą warto zapamiętać: jeśli nie masz doświadczenia z pracą przy rozdzielnicy, nie próbuj „na własną rękę” szukać błędu przewodami pod napięciem. W teorii to wygląda prosto, w praktyce jeden zły ruch wystarcza, żeby stworzyć zagrożenie dla siebie i dla instalacji. Tu naprawdę lepiej działa spokojna diagnostyka niż odwaga bez zaplecza.
Co z tego wynika, gdy planujesz modernizację instalacji
Jeśli mam doradzić jedną rzecz na koniec, to tę: przed zakupem falownika, pompy ciepła, płyty indukcyjnej albo wallboxa zawsze sprawdź nie tylko moc urządzenia, ale też to, na ilu fazach ma pracować i jak rozkłada obciążenie. To prosty krok, a często oszczędza późniejszych przeróbek, dodatkowych zabezpieczeń i niepotrzebnych kompromisów w codziennym użytkowaniu.
W domu jednorodzinnym układ jednofazowy nadal bywa wystarczający dla podstawowych odbiorów. Gdy jednak wchodzą do gry większe moce, fotowoltaika, ładowanie auta i urządzenia grzewcze, trójfazowość daje dużo większy margines rozsądku. Ja traktuję to jako decyzję projektową, a nie detal techniczny. Jeśli ten detal pominiesz, problem zwykle wraca później, tylko już w postaci ograniczeń mocy albo nierównego obciążenia faz.
Najlepsza praktyka jest prosta: myśl o napięciu nie jako o samej liczbie na tabliczce, ale jako o sposobie organizacji całej instalacji. Wtedy 230 V i 400 V przestają być abstrakcją, a stają się narzędziami do sensownego doboru odbiorników, zabezpieczeń i źródeł energii.
