Taśma stalowa ocynkowana, znana jako bednarka, to jeden z tych elementów instalacji elektrycznej, których zwykle nie widać, a od których naprawdę dużo zależy. W domu, firmie i przy fotowoltaice decyduje o tym, czy prąd ma bezpieczną drogę do ziemi, jak zachowają się zabezpieczenia przepięciowe i jak skutecznie działa ochrona odgromowa.
W tym tekście pokazuję, kiedy taki uziom ma sens, jak dobrać materiał, czym różni się uziom otokowy od fundamentowego i jakie błędy najczęściej wychodzą dopiero po montażu albo pomiarze. W praktyce bednarka najlepiej pracuje wtedy, gdy jest częścią całego układu uziemiającego, a nie samotnym kawałkiem metalu w gruncie.
Najważniejsze rzeczy o uziemieniu, które porządkują temat
- Najczęściej chodzi o poziomy uziom z taśmy stalowej, który łączy metalowe części instalacji z główną szyną uziemiającą.
- W praktyce dobrze sprawdzają się wymiary 25x4 mm i 30x4 mm, ale materiał dobiera się do gruntu i warunków korozyjnych.
- Rezystancja poniżej 10 Ω to częsty cel projektowy, jednak nie zawsze jest sztywnym wymogiem.
- Przy fotowoltaice liczą się też połączenia wyrównawcze, SPD i ciągłość połączeń ochronnych.
- Najwięcej problemów robią złe złącza, mieszanie metali i brak pomiaru po montażu.
Na poziomie praktyki ten element robi trzy rzeczy naraz: odprowadza prądy zwarciowe i przepięciowe, wyrównuje potencjały metalowych części oraz wspiera ochronę odgromową. Ekwipotencjalizacja brzmi technicznie, ale sens jest prosty: chodzi o to, żeby między metalowymi częściami budynku nie pojawiły się niebezpieczne różnice napięć. To właśnie dlatego nie patrzę na uziemienie jak na dodatek do instalacji, tylko jak na jej fundament bezpieczeństwa. Skoro wiemy, po co ten element jest potrzebny, trzeba dobrać właściwy materiał, bo tu najłatwiej popełnić kosztowny błąd.
Jak dobrać materiał i wymiary do gruntu i korozji
Najpierw patrzę nie na samą cenę, tylko na to, w jakim środowisku ta taśma będzie pracować przez lata. Suchy, piaszczysty grunt, wilgotna glina, teren w pobliżu soli drogowej albo obiekt z rozbudowaną ochroną odgromową to zupełnie różne warunki, a każdy z nich inaczej obchodzi się z metalem. Normy produktowe, takie jak PN-EN IEC 62561-2, skupiają się właśnie na odporności na korozję, wytrzymałości mechanicznej i jakości powłok ochronnych.
| Materiał | Kiedy się sprawdza | Na co zwracam uwagę |
|---|---|---|
| Stal ocynkowana | Standardowe warunki, typowy dom jednorodzinny, prosty uziom otokowy | Jakość ocynku i ryzyko korozji w agresywnym gruncie |
| Stal miedziowana | Gdy zależy mi na lepszej trwałości w gruncie i stabilniejszej pracy przez lata | Wyższy koszt, ale zwykle lepszy bilans trwałość / bezpieczeństwo |
| Miedź | Układy wymagające bardzo dobrej przewodności i wysokiej odporności na degradację | Duży koszt i ostrożność przy łączeniu z innymi metalami |
| Stal nierdzewna | Grunty bardziej agresywne chemicznie, obiekty o wyższych wymaganiach trwałości | Trudniejsza obróbka i większy koszt początkowy |
W polskich realiach najczęściej spotykam wymiary 25x4 mm i 30x4 mm. Pierwszy wariant dobrze działa w wielu domach i mniejszych instalacjach, drugi daje większy zapas mechaniczny i bywa wygodniejszy tam, gdzie układ uziemiający ma większy zasięg albo pracuje w trudniejszych warunkach. Nie wybieram większego przekroju tylko dlatego, że wygląda mocniej; jeśli grunt jest agresywny, ważniejsza bywa ochrona przed korozją niż sama grubość stali. To prowadzi do kolejnego pytania: jaki typ uziomu wybrać, żeby materiał nie był jedyną sensowną decyzją.
Który układ uziomu wybrać w domu, firmie i przy fotowoltaice
Tu nie ma jednego rozwiązania dla wszystkich. Najczęściej wybór sprowadza się do tego, czy budynek dopiero powstaje, czy stoi od lat, czy wokół jest miejsce na obwód zewnętrzny i czy w grę wchodzi instalacja PV z ochroną odgromową. W praktyce najlepiej działa rozwiązanie dobrane do geometrii obiektu, a nie do przyzwyczajenia wykonawcy.
| Typ uziomu | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| Otokowy | Modernizacja istniejącego budynku, dom z PV, obiekt z miejscem wokół ścian | Duża długość w gruncie, łatwa rozbudowa, dobry kompromis koszt / efekt | Wymaga miejsca wokół obiektu i poprawnego prowadzenia na odpowiedniej głębokości |
| Fundamentowy | Nowy dom lub nowy obiekt, gdy projekt przewiduje go od początku | Świetny kontakt z gruntem i betonem, układ niewidoczny i zwykle trwały | Późniejsze poprawki są trudne lub kosztowne |
| Pionowy | Mało miejsca, suchy lub słaby wierzchni grunt, potrzeba lokalnego poprawienia parametrów | Działa tam, gdzie nie da się zrobić otoku | Często trzeba więcej niż jednej sondy, a wynik mocno zależy od warstw gruntu |
| Mieszany | Gdy trzeba obniżyć rezystancję albo poprawić zachowanie całego systemu | Największa elastyczność i zwykle najlepszy efekt końcowy | Więcej połączeń, więcej kontroli i zwykle wyższy koszt wykonania |
Jeśli miałbym wskazać układ najpraktyczniejszy dla typowego domu z fotowoltaiką, to najczęściej byłby to otok albo układ mieszany z dobrze połączoną główną szyną uziemiającą. Uziom fundamentowy bywa jeszcze lepszy, ale tylko wtedy, gdy został zaplanowany od początku i wykonany bez kompromisów. Z takiego porównania naturalnie wynika następny temat: jak właściwie wygląda montaż, który później nie wymaga poprawek.
Jak wygląda poprawny montaż bez skrótów, które później bolą
Najbardziej nie lubię montażu „na oko”. W uziemieniu liczy się ciągłość, stabilne połączenia i możliwość kontroli, bo potem to właśnie złącza, dostęp do pomiarów i ochrona przed korozją decydują o trwałości całego układu. Uziom otokowy układa się zwykle wokół budynku, najczęściej na głębokości około 0,6 m i w odległości mniej więcej 1 m od ściany, tak aby pracował w gruncie, a jednocześnie nie był narażony na przypadkowe uszkodzenie przy pierwszych robotach ziemnych.
- Najpierw wyznaczam trasę uziomu i miejsca wyjścia do głównej szyny uziemiającej. Jeśli projekt wymusza ostre zakręty albo kolizje z innymi instalacjami, szukam innego przebiegu, a nie szybkiego skrótu.
- Układam taśmę tak, żeby miała możliwie ciągły przebieg i jak najmniej punktów łączenia. Mniej połączeń to mniejsze ryzyko korozji i słabszych styków.
- Łączenia wykonuję przez zgrzewanie egzotermiczne albo złącza dopuszczone do takiego systemu. Zgrzew egzotermiczny to połączenie tworzone reakcją chemiczną, które daje trwały styk bez klasycznego skręcania śrubą w gruncie.

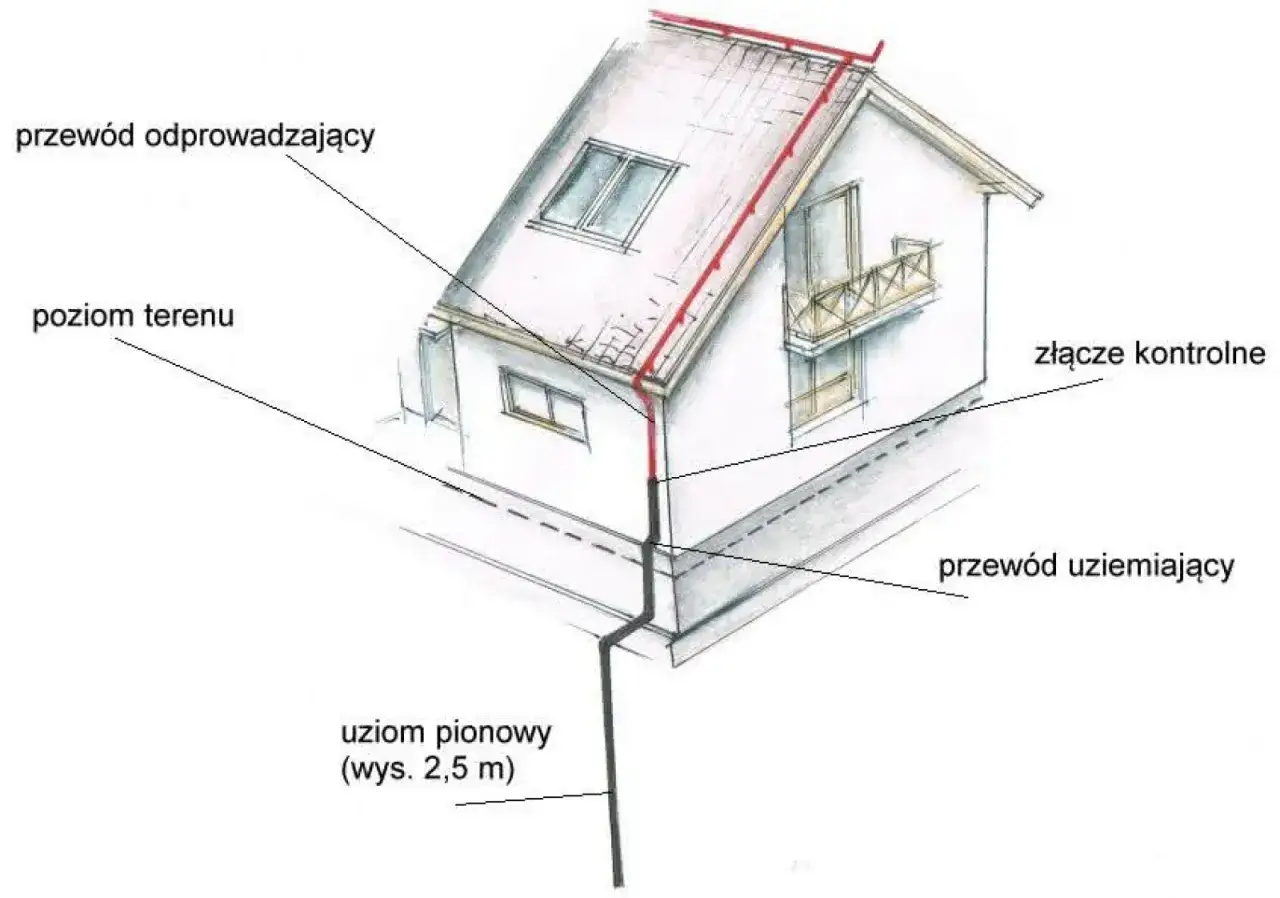

- Wprowadzam przewód do GSU przez złącze kontrolne, czyli rozłączalny punkt służący do pomiaru ciągłości i rezystancji.
- Łączę metalowe elementy budynku, obudowy rozdzielnic, konstrukcję PV i pozostałe części wymagające wyrównania potencjałów.
- Na końcu wykonuję pomiar, zapisuję wynik i zostawiam dokumentację. Bez tego montaż jest tylko pracą ziemną, a nie gotowym systemem ochrony.
To ważne zwłaszcza wtedy, gdy instalacja fotowoltaiczna ma wejść do tego samego systemu ochrony. W takim układzie nie wolno zostawiać osobnych, przypadkowo połączonych „wysp” metalu, bo cały sens uziemienia polega na wspólnym, kontrolowanym potencjale. Skoro mamy już sam układ, trzeba jeszcze połączyć go z realiami PV i ochrony odgromowej, bo tam pojawia się najwięcej praktycznych niuansów.

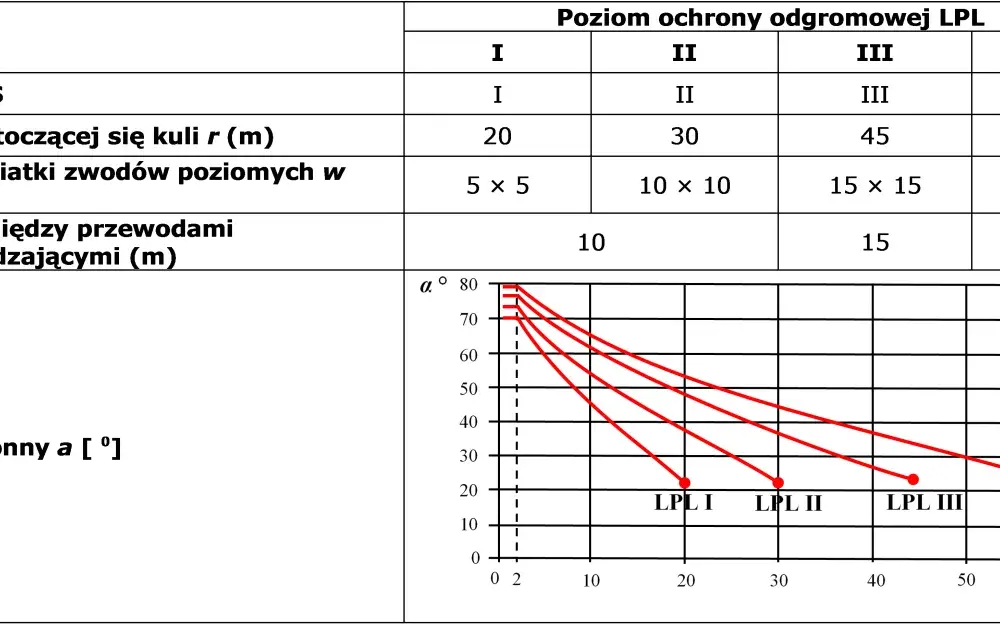

Co zmienia instalacja PV i ochrona odgromowa
W instalacjach fotowoltaicznych uziemienie nie jest dodatkiem, tylko częścią projektu bezpieczeństwa. Moduły, ramy aluminiowe, falownik, rozdzielnica DC, rozdzielnica AC i ograniczniki przepięć muszą być potraktowane jako jeden system, a nie jako osobne elementy kupione od różnych producentów. Jeśli budynek ma już instalację odgromową, całą PV trzeba z nią skoordynować; jeśli jej nie ma, uziemienie wykonuje się odrębnie zgodnie z projektem i normą.
W wielu projektach dla obwodów ochronnych przyjmuje się przewód o przekroju co najmniej 16 mm², ale zawsze sprawdzam dokumentację i wymagania systemu. Nie chodzi tu o „grubsze = lepsze”, tylko o zachowanie wytrzymałości, ciągłości i zgodności z układem. Największą różnicę robi poprawne wyrównanie potencjałów: rama modułu, konstrukcja nośna i główna szyna uziemiająca muszą pracować razem. Gdy odległości izolacyjne nie są zachowane albo instalacje są ze sobą połączone, rośnie znaczenie SPD, czyli ograniczników przepięć, które chronią elektronikę przed krótkimi, ale bardzo groźnymi impulsami.
W praktyce obserwuję też inny efekt: dobrze wykonane uziemienie ogranicza problemy z różnicami potencjałów i niepotrzebnym napięciem na metalowych elementach. Przy źle zrobionym układzie część usterek nie wygląda spektakularnie, ale potrafi stopniowo obniżać trwałość systemu i powodować kłopoty trudne do wychwycenia bez pomiaru. To właśnie dlatego po montażu tak ważne są nie tylko liczby z projektu, lecz także błędy wykonawcze, które pojawiają się najczęściej.
Jakie błędy najczęściej wychodzą dopiero przy pomiarze
W tej branży wiele rzeczy wygląda dobrze do momentu pierwszego pomiaru. Dopiero wtedy wychodzi, czy połączenia są trwałe, czy metalowe elementy rzeczywiście tworzą jeden układ i czy zastosowany materiał ma szansę przeżyć w danym gruncie bez szybkiej degradacji. Tych błędów nie traktuję jako drobiazgów, bo właśnie one później generują poprawki.
- Mieszanie miedzi, stali ocynkowanej i innych metali bez zabezpieczenia przed korozją galwaniczną.
- Zbyt mała liczba połączeń albo luźne zaciski, które po czasie tracą kontakt.
- Ułożenie uziomu zbyt płytko, przez co łatwo o uszkodzenie przy kolejnych pracach ziemnych.
- Traktowanie uziomu jak zamiennika przewodu ochronnego między rozdzielnicami. To nie to samo.
- Brak pomiaru ciągłości i rezystancji po montażu.
- Niepodłączenie konstrukcji PV, metalowych obudów i elementów odgromowych do wspólnego układu.
Najbardziej kosztowny jest zwykle ten błąd, którego nie widać. Źle wykonane połączenie nie musi od razu dać awarii, ale potrafi obniżać skuteczność ochrony dokładnie wtedy, gdy jest najbardziej potrzebna. Dlatego przed oddaniem instalacji wolę sprawdzić wszystko jeszcze raz, niż później wracać z koparką po pierwszej większej burzy.
Co sprawdzić przed odbiorem, żeby nie wracać do tematu po pierwszej burzy
Przed odbiorem patrzę na trzy rzeczy: ciągłość, dostępność i dokumentację. Jeżeli system ma chronić dom albo instalację PV przez lata, nie wystarczy sam dobry materiał. Potrzebny jest jeszcze dowód, że wszystko połączyło się tak, jak trzeba, i że da się to potem skontrolować bez demolowania ogrodu albo elewacji.
- Protokół pomiarowy z rezystancją uziemienia i pomiarem ciągłości połączeń wyrównawczych.
- Dostęp do złącza kontrolnego, żeby pomiary dało się powtórzyć bez rozkuwania nawierzchni.
- Zgodność z projektem, zwłaszcza przy PV, rozdzielnicach i elementach odgromowych.
- Połączenie wszystkich części metalowych, które powinny pracować w jednym układzie potencjałów.
- Stan antykorozyjny połączeń i elementów w gruncie.
- Plan kolejnych kontroli po rozbudowie instalacji, wymianie falownika, dołożeniu paneli albo większych pracach ziemnych.
Rezystancja poniżej 10 Ω jest często używana jako praktyczny punkt odniesienia, ale oceniam ją zawsze razem z projektem, gruntem i wymaganiami urządzeń, zwłaszcza ograniczników przepięć. Dobrze wykonany układ uziemiający nie daje efektu wizualnego, ale realnie podnosi bezpieczeństwo domu, firmy i instalacji fotowoltaicznej. Jeśli ma działać bez niespodzianek, trzeba go potraktować jak część całej instalacji, a nie jak detal do odhaczenia na końcu.
