W praktyce chodzi o to, jak działają fale radiowe, dlaczego antena ma znaczenie i co ten temat zmienia w elektryce oraz fotowoltaice. To nie jest sucha definicja z podręcznika, tylko prosty, techniczny przewodnik po częstotliwości, długości fali, propagacji i zakłóceniach. Jeśli chcesz zrozumieć, czemu sygnał raz przechodzi przez kilka ścian, a innym razem ginie przy metalowej rozdzielnicy, jesteś we właściwym miejscu.
Najważniejsze fakty, które porządkują temat od razu
- Zakres radiowy to część widma elektromagnetycznego, w której długość fali jest bardzo duża, a częstotliwość niższa niż w świetle widzialnym.
- Częstotliwość i długość fali są ze sobą odwrotnie powiązane, więc im wyższa częstotliwość, tym krótsza fala.
- Antena nie „tworzy magii”, tylko skutecznie zamienia energię elektryczną na pole elektromagnetyczne i odwrotnie.
- Na jakość sygnału wpływają beton, stal, wilgoć, odległość i zakłócenia z urządzeń elektrycznych.
- W instalacjach PV i automatyce domowej liczą się EMC, ekranowanie, uziemienie i sensowne prowadzenie kabli.
Czym jest promieniowanie radiowe i gdzie leży w widmie elektromagnetycznym

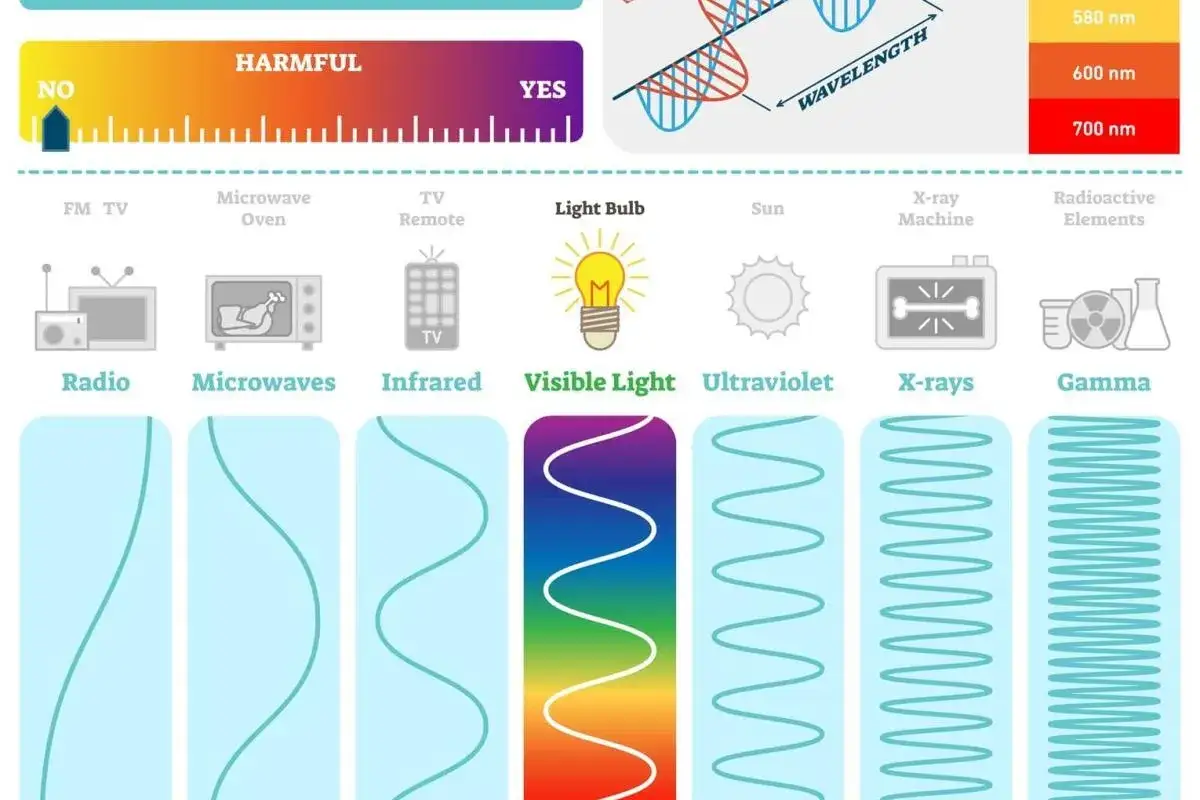

To część widma elektromagnetycznego o najdłuższych długościach fali. W praktyce przyjmuje się, że obejmuje ono zakres od kilku kiloherców do setek gigaherców, choć dokładna granica zależy od przyjętej klasyfikacji. Właśnie dlatego mówimy o jednym zjawisku, które obejmuje zarówno klasyczne radio, jak i Wi-Fi, łączność komórkową czy systemy satelitarne.
Najważniejsze jest to, że jest to promieniowanie niejonizujące. Oznacza to, że przenosi energię i informację, ale nie ma energii wystarczającej do wybijania elektronów z atomów, jak promieniowanie rentgenowskie. Z punktu widzenia codziennej praktyki elektrycznej to nie jest detal z fizyki dla ciekawych, tylko podstawa do zrozumienia, dlaczego sygnał może być transmitowany, odbierany, tłumiony albo odbijany.
Z mojego punktu widzenia najłatwiej myśleć o tym tak: im niżej w widmie, tym dłuższa fala i zwykle większa zdolność do omijania przeszkód, ale niekoniecznie większa przepływność. To właśnie dlatego różne pasma sprawdzają się w innych zastosowaniach. Żeby zobaczyć, jak ten sygnał w ogóle powstaje, trzeba zejść poziom niżej, do anteny i pola elektromagnetycznego.
Jak powstaje sygnał i dlaczego antena ma znaczenie

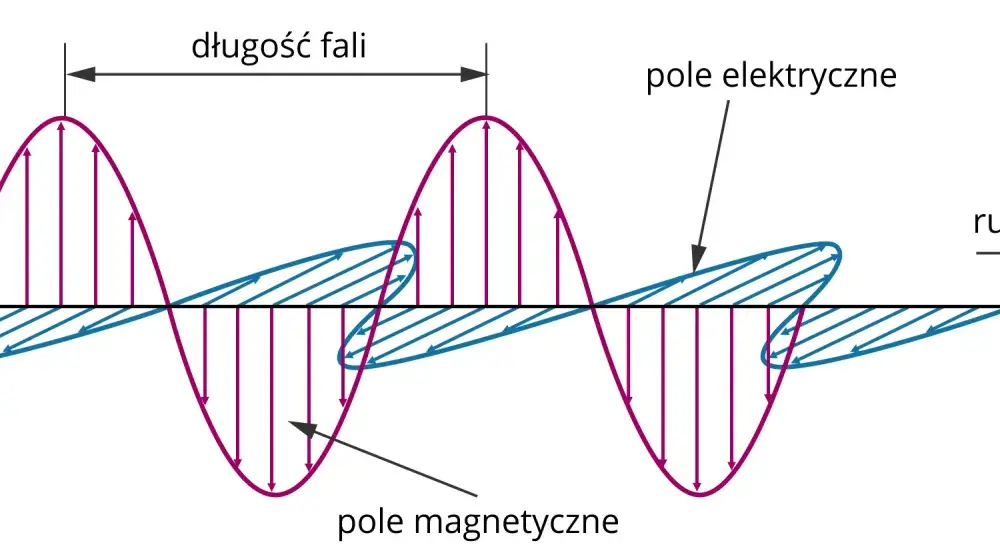

Sygnał nie „leci” z nadajnika w sposób magiczny. W nadajniku prąd zmienny wprawia ładunki w antenie w ruch, a to tworzy zmienne pole elektryczne i magnetyczne. Te dwa pola rozchodzą się dalej w przestrzeni jako fala elektromagnetyczna. Odbiornik działa odwrotnie: jego antena wychwytuje część tej energii i zamienia ją z powrotem na sygnał elektryczny.
Właśnie dlatego antena jest elementem krytycznym, a nie ozdobą. Jeśli jej rozmiar, kształt i polaryzacja są dobrze dobrane do częstotliwości, sprzężenie z polem jest skuteczne. Jeśli nie, część energii zamiast w przestrzeń trafia z powrotem do układu albo po prostu się marnuje. Anteny ćwierćfalowe i półfalowe są tak popularne nie dlatego, że brzmią elegancko, tylko dlatego, że rezonans robi w praktyce ogromną różnicę.
Co robi nadajnik
Nadajnik bierze energię elektryczną i moduluje nośną, czyli kontrolowanie zmienia amplitudę, częstotliwość lub fazę. Dzięki temu można przenieść dźwięk, obraz albo dane. Samo promieniowanie jest tylko nośnikiem, a informacja siedzi w sposobie jego zmiany.
Co robi odbiornik
Odbiornik selekcjonuje interesujące go pasmo, wzmacnia sygnał i oddziela go od szumu. W praktyce oznacza to, że nawet przy tej samej mocy nadajnika końcowy efekt może być zupełnie różny, jeśli zmieni się czułość odbiornika, jakość anteny albo środowisko wokół instalacji.
Przeczytaj również: WLZ - jak zapewnić moc dla PV, pompy ciepła i ładowarki EV?
Dlaczego orientacja ma znaczenie
Polaryzacja anteny musi być podobna po obu stronach łącza. Jeśli nadajnik pracuje w polaryzacji pionowej, a odbiornik jest ustawiony poziomo, odbiór wyraźnie siada. To drobiazg, który początkujący często ignorują, a potem dziwią się, że „zasięg jest, ale działa słabo”.
Gdy rozumie się mechanizm powstawania sygnału, łatwiej przejść do parametrów, które naprawdę decydują o jakości transmisji, a nie tylko dobrze brzmią w specyfikacji.
Jak czytać częstotliwość, długość fali i polaryzację
Najprostsza zależność jest taka: λ = c / f. Długość fali zależy od częstotliwości, a w próżni fala rozchodzi się z prędkością około 300 000 km/s. To dlatego wyższa częstotliwość oznacza krótszą falę, a niższa częstotliwość dłuższą. W instalacjach i komunikacji to nie jest czysta teoria, tylko podstawa doboru anten, zasięgu i sposobu prowadzenia kabli.
| Parametr | Co oznacza | Praktyczny skutek |
|---|---|---|
| Częstotliwość | Liczba drgań na sekundę, mierzona w Hz | Im wyższa, tym zwykle krótszy zasięg przy tej samej mocy, ale większa możliwość przenoszenia danych |
| Długość fali | Odległość między kolejnymi grzbietami fali | Pomaga dobrać antenę i przewidzieć, jak sygnał zachowa się przy przeszkodach |
| Amplituda | Poziom sygnału lub siła pola | Decyduje o tym, czy odbiornik ma zapas sygnału nad szumem |
| Polaryzacja | Orientacja pola elektrycznego | Źle dobrana polaryzacja obniża skuteczność odbioru |
| Pasmo | Zakres częstotliwości używany do transmisji | Wpływa na przepustowość, tłumienie i podatność na zakłócenia |
W praktyce wyższe częstotliwości zwykle przenoszą więcej danych, ale szybciej tracą energię za przeszkodą. Dlatego Wi-Fi 2,4 GHz lepiej znosi ściany niż 5 GHz, choć 5 GHz często daje wyższą prędkość i mniejsze zatłoczenie. Z kolei sieć energetyczna 50 Hz to zupełnie inny świat niż łączność bezprzewodowa, choć właśnie z urządzeń zasilanych z sieci biorą się częste zakłócenia.
Te parametry nie są oderwane od codzienności. Mają bezpośredni wpływ na to, jak zachowuje się sygnał w domu, na dachu i w rozdzielnicy, więc przechodzę do tego, co zwykle najbardziej interesuje właścicieli instalacji elektrycznych i PV.Co te zjawiska zmieniają w elektryce, automatyce i fotowoltaice
Tu temat robi się naprawdę praktyczny. Falowniki fotowoltaiczne, zasilacze impulsowe, sterowniki LED, pompy, silniki i przekaźniki mogą generować zakłócenia elektromagnetyczne, czyli EMI. Z drugiej strony cały układ ma spełniać wymogi kompatybilności elektromagnetycznej, czyli EMC, aby urządzenia nie przeszkadzały sobie nawzajem podczas pracy.
W instalacjach domowych i firmowych najczęściej widzę trzy scenariusze:
- monitoring falownika lub licznika działa niestabilnie, bo router stoi w złym miejscu albo za dużo jest metalu po drodze,
- czujniki i sterowniki smart home gubią łączność, bo w pobliżu pracuje urządzenie impulsowe albo przewody sygnałowe biegną zbyt blisko zasilających,
- system PV jest poprawny elektrycznie, ale komunikacyjnie kuleje, bo nikt nie pomyślał o trasach kabli, ekranowaniu i miejscu anteny.
Skoro wiadomo już, skąd biorą się problemy, sensowne staje się pytanie: jak je ograniczyć bez nadmiernego komplikowania instalacji?
Jak ograniczyć zakłócenia i poprawić odbiór bez zgadywania
Nie zaczynam od wymiany sprzętu, tylko od uporządkowania środowiska. W praktyce największą różnicę robi kilka prostych działań, które często są tańsze niż kupowanie mocniejszego routera czy kolejnego modułu komunikacyjnego.
- Oddziel przewody sygnałowe od zasilających - im mniejszy kontakt między trasami, tym mniejsze ryzyko indukowania zakłóceń.
- Unikaj dużych pętli kablowych - długie, źle ułożone przewody mogą zachowywać się jak niechciane anteny.
- Stosuj ekranowanie tam, gdzie środowisko jest „głośne” elektromagnetycznie - szczególnie przy falownikach, silnikach i zasilaczach impulsowych.
- Dbaj o uziemienie i wyrównanie potencjałów - to nie dodatek, tylko część projektowania stabilnej instalacji.
- Nie chowaj punktu dostępowego w metalowej obudowie - metal skutecznie tłumi sygnał, nawet jeśli urządzenie działa poprawnie.
- Gdy niezawodność jest krytyczna, wybierz kabel - Ethernet albo światłowód wciąż wygrywają z łącznością bezprzewodową tam, gdzie nie ma miejsca na losowość.
Z mojego punktu widzenia najczęstszy błąd polega na tym, że łączność traktuje się jako ostatni etap inwestycji. Tymczasem trzeba ją uwzględnić już na etapie planowania tras kablowych, miejsca montażu urządzeń i sposobu ich zasilania. W dobrze zaprojektowanym systemie nie walczy się z zakłóceniami po fakcie, tylko ogranicza je na starcie.
W praktyce najlepiej działa proste podejście: jeśli sygnał ma być stabilny, niech ma krótką drogę, mało przeszkód i jak najmniej źródeł szumu w otoczeniu.
Co zabrać ze sobą do projektu domu i instalacji PV
Najważniejsza lekcja jest taka, że promieniowanie radiowe nie jest osobnym „światem obok elektryki”. To część tej samej rzeczywistości technicznej, w której liczą się przewody, pola, uziemienie, ekranowanie i geometria instalacji. Jeśli rozumiesz częstotliwość, długość fali, polaryzację i propagację, łatwiej przewidujesz, kiedy sygnał przejdzie bez problemu, a kiedy zacznie się gubić.
Przy domowej automatyce i fotowoltaice najbardziej opłaca się myśleć praktycznie: najpierw warunki pracy, potem wybór technologii. To zwykle daje lepszy efekt niż dokładanie kolejnych urządzeń w nadziei, że „jakoś się połączy”. Jeśli projekt jest zrobiony rozsądnie, komunikacja działa stabilniej, instalacja mniej się zakłóca, a użytkownik rzadziej wraca do tematu po montażu.
Jeżeli mam zostawić jedną rzecz do zapamiętania, to tę: w technice bezprzewodowej równie ważne jak sam sygnał są jego otoczenie, trasa i odbiornik. Gdy te trzy elementy są dobrze ustawione, reszta zwykle staje się dużo prostsza.
