Podłączenie podwójnego gniazda wygląda prosto tylko z daleka. W praktyce liczą się trzy rzeczy: poprawny schemat, właściwe oznaczenia przewodów i bezwzględne odcięcie zasilania przed pracą. Poniżej pokazuję, jak czytam układ L, N i PE, jak montuję osprzęt krok po kroku oraz gdzie najczęściej pojawiają się błędy, które później kosztują najwięcej nerwów.
Najważniejsze zasady montażu podwójnego gniazda bez zbędnego ryzyka
- W nowoczesnej instalacji domowej przewód fazowy trafia do L, neutralny do N, a ochronny do PE.
- W Polsce typowe kolory to: brązowy, czarny lub szary dla fazy, niebieski dla neutralnego i żółto-zielony dla ochronnego.
- Przed demontażem trzeba wyłączyć obwód w rozdzielnicy i potwierdzić brak napięcia testerem, najlepiej dwubiegunowym.
- Większość gniazd podwójnych montuje się w standardowej puszce fi 60, ale mechanizm bywa głębszy niż w gnieździe pojedynczym.
- Jeżeli w puszce są tylko dwa przewody, widać ślady przegrzania albo nie masz pewności co do układu starej instalacji, lepiej przerwać pracę i wezwać elektryka.
Co musi się zgadzać przed montażem
Ja zawsze zaczynam nie od śrubokręta, tylko od sprawdzenia, czy osprzęt i instalacja w ogóle do siebie pasują. W przypadku podwójnego gniazda najczęściej chodzi o model 16 A / 250 V, przewody o przekroju 1,5-2,5 mm² i puszkę podtynkową fi 60, która da mechanizmowi dość miejsca na ułożenie żył. Jeśli puszka jest płytka, a przewody są sztywne albo stare, montaż robi się od razu trudniejszy.
| Element | Po co jest potrzebny | Na co zwrócić uwagę |
|---|---|---|
| Tester dwubiegunowy | Potwierdza brak napięcia w obwodzie | Nie opieram się wyłącznie na próbniku neonowym |
| Śrubokręt izolowany | Do zacisków i mocowania mechanizmu | Końcówka musi dobrze pasować do śruby |
| Ściągacz izolacji | Ułatwia przygotowanie żył | Nie przecina miedzi i nie osłabia przewodu |
| Poziomica | Pomaga ustawić ramkę równo | Krzywe gniazdo wygląda źle nawet po dobrym podłączeniu |
| Puszka fi 60 | Zapewnia miejsce dla mechanizmu | Przy podwójnym gnieździe głębokość ma większe znaczenie niż przy pojedynczym |
W domu montuję osprzęt tylko przy suchym podłożu i po pełnym odłączeniu obwodu, bo napięcie sieciowe 230 V jest realnym zagrożeniem, a wyłącznik różnicowoprądowy 30 mA nie zastępuje ostrożności. Kiedy mam pewność, że puszka, przewody i sam model gniazda są zgodne, przechodzę do schematu połączeń.
Schemat połączeń w podwójnym gniazdku

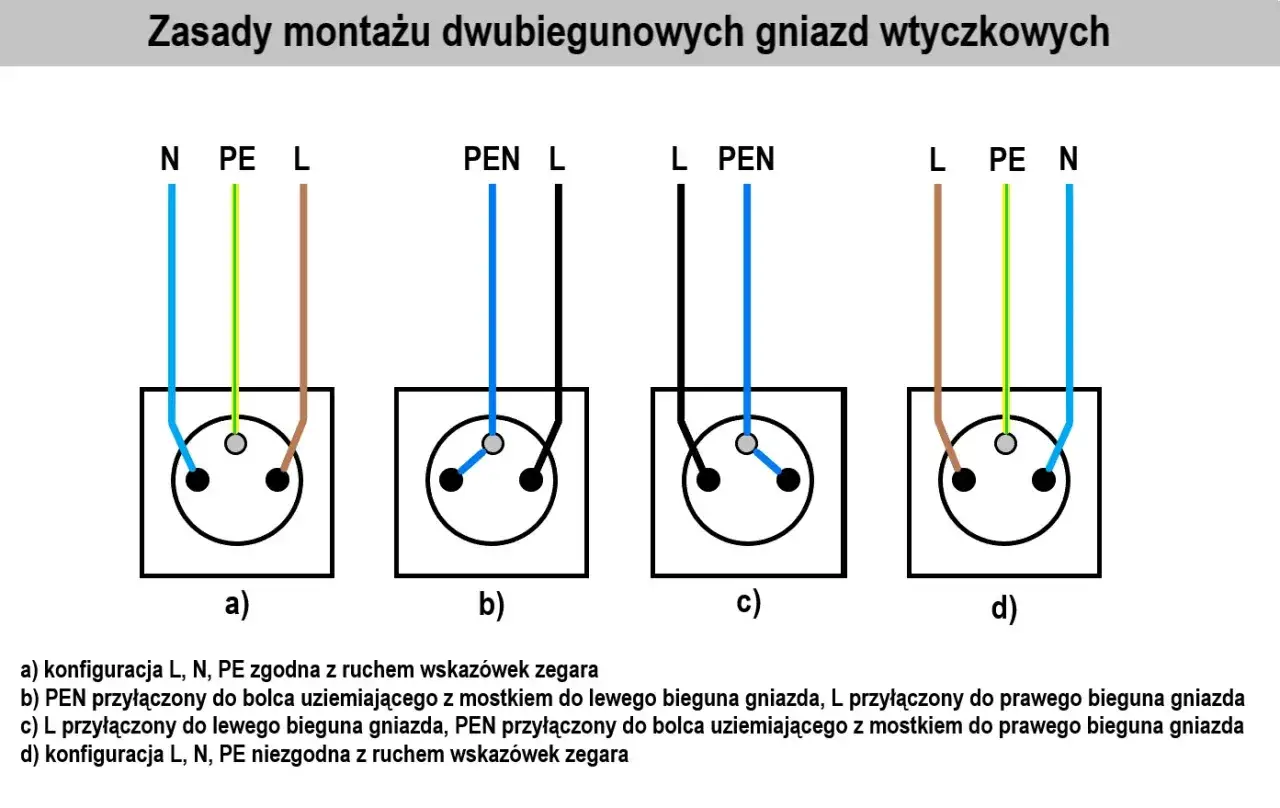

Najprościej rzecz ujmując, podwójne gniazdo podłącza się przez zgodne przypisanie żył do zacisków. L to przewód fazowy, N to neutralny, a PE to ochronny, czyli uziemiający. W typowej instalacji jednofazowej w Polsce przewód fazowy ma kolor brązowy, czarny albo szary, neutralny jest niebieski, a ochronny żółto-zielony.
| Zacisk | Funkcja | Typowe kolory w Polsce |
|---|---|---|
| L | Przewód fazowy | Brązowy, czarny, szary |
| N | Przewód neutralny | Niebieski |
| PE | Przewód ochronny | Żółto-zielony |
W nowoczesnych modelach podwójnych gniazd z uziemieniem zasilanie doprowadza się zgodnie z oznaczeniami na korpusie, a drugi tor bywa rozwiązany wewnętrznie albo przez mostki przewidziane przez producenta. Ja nie zgaduję tutaj na oko, tylko patrzę na konkretny schemat urządzenia, bo różnice konstrukcyjne między seriami są realne. W starszych instalacjach można spotkać także przewód PEN, czyli przewód ochronno-neutralny, i wtedy nie wolno traktować samego gniazda jako miejsca do samodzielnej „naprawy” całego układu.
Jeśli instalacja ma tylko dwa przewody, a gniazdo wymaga uziemienia, to nie jest moment na improwizację. Właśnie dlatego ten etap warto zrozumieć przed odkręceniem starego osprzętu, bo później wszystko sprowadza się do poprawnego montażu mechanicznego.
Jak zamontować gniazdo krok po kroku
Ja robię to w tej kolejności, bo minimalizuje liczbę błędów i nie zmusza do powracania do poprzedniego kroku.
- Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy i oznacz go, jeśli w domu jest kilka podobnych zabezpieczeń.
- Sprawdź brak napięcia testerem przy każdym przewodzie, nie tylko przy jednym.
- Zdemontuj stare gniazdo lub rozpakuj nowe, zdejmując ramkę i odsłaniając zaciski.
- Przygotuj przewody przez odizolowanie końcówek na tyle, by żyła weszła do zacisku bez odsłoniętej miedzi na zewnątrz; zwykle wystarcza około 8-10 mm, ale trzymam się instrukcji konkretnego modelu.
- Podłącz żyły do zacisków L, N i PE, dokręcając je pewnie, ale bez przesady.
- Ułóż przewody w puszce tak, żeby nie były zgięte pod ostrym kątem i nie wypychały mechanizmu na zewnątrz.
- Przykręć mechanizm i ustaw go równo względem ściany, a potem załóż ramkę.
- Włącz zasilanie i sprawdź działanie obu gniazd, najlepiej prostym testerem albo podłączając niewielkie obciążenie.
Jeżeli model ma osobne moduły lub wymaga mostkowania według instrukcji producenta, robię to dokładnie tak, jak przewidziano w dokumentacji, a nie według pamięci z poprzedniego montażu. Tu różnica między „działa” a „działa bezpiecznie” naprawdę ma znaczenie. Po takim montażu najczęściej wychodzą już tylko drobiazgi, ale właśnie one decydują o trwałości całej pracy.
Najczęstsze błędy, które naprawdę psują efekt
Najwięcej problemów nie bierze się z samego podłączenia, tylko z pośpiechu. W instalacjach 230 V drobny błąd potrafi dać luźny styk, grzanie mechanizmu albo zwarcie, więc ja wolę wymienić jeden element więcej niż później poprawiać spaloną puszkę.
| Błąd | Skutek | Lepsze rozwiązanie |
|---|---|---|
| Praca pod napięciem | Ryzyko porażenia i uszkodzenia osprzętu | Najpierw wyłącz obwód, potem sprawdź brak napięcia |
| Zbyt mało miejsca w puszce | Wypychanie gniazda, problem z założeniem ramki, grzanie | Użyj głębszej puszki albo osprzętu lepiej dopasowanego do miejsca |
| Zamiana zacisków L, N i PE | Nieprawidłowa praca, brak ochrony, ryzyko awarii | Trzymaj się oznaczeń na korpusie i schematu producenta |
| Za krótkie lub za długie odizolowanie żyły | Słaby styk albo odsłonięta miedź poza zaciskiem | Odizoluj tylko tyle, ile trzeba, i sprawdź, czy nic nie wystaje |
| Zbyt mocne dociągnięcie śrub | Deformacja ramki lub uszkodzenie mechanizmu | Dokręcaj pewnie, ale bez siłowego „dusżenia” |
| Ignorowanie nadtopień i przebarwień | Ukryta usterka wróci po kilku dniach lub tygodniach | Najpierw usuń przyczynę przegrzewania, dopiero potem montuj nowe gniazdo |
W starszych mieszkaniach dochodzi jeszcze jeden kłopot: kruche przewody aluminiowe. One nie wybaczają wielokrotnego doginania, więc jeśli widzę taki stan, nie robię montażu „na siłę”, tylko oceniam cały obwód. To naturalnie prowadzi do pytania, kiedy samodzielna wymiana ma sens, a kiedy lepiej przestać udawać, że sprawa jest prosta.
Kiedy lepiej oddać pracę elektrykowi
Są sytuacje, w których sam montaż gniazda nie jest oszczędnością, tylko ryzykiem. Ja zatrzymuję się od razu, jeśli w puszce są tylko dwa przewody i nie da się pewnie ustalić układu starej instalacji, jeśli przewody są aluminiowe albo jeśli widać ślady przegrzania, nadtopień czy luźnych zacisków. Tak samo postępuję, gdy gniazdo ma trafić do kuchni, łazienki, garażu, kotłowni albo innego miejsca narażonego na wilgoć.
W takich strefach dobór osprzętu ma większe znaczenie niż w zwykłym pokoju. Jeśli montuję gniazdo przy zlewie, w pobliżu pralki albo w pomieszczeniu technicznym, wybieram wersję o odpowiednim stopniu ochrony, często IP44, i sprawdzam, czy obwód jest zabezpieczony wyłącznikiem różnicowoprądowym 30 mA. To nie jest detal, tylko realna poprawa bezpieczeństwa.
Do elektryka odsyłałbym też każdą sytuację, w której nie masz pewności, czy obwód jest odpowiednio opisany w rozdzielnicy, albo gdy chcesz dołożyć kolejne gniazdo do linii już obciążonej czajnikiem, piekarnikiem, grzejnikiem czy sprzętem warsztatowym. Przedłużacze i listwy potrafią maskować problem tylko na chwilę, a nie go rozwiązać.
Dobre gniazdo to część całego obwodu, nie tylko estetyczny detal
Przy okazji wymiany zwracam uwagę nie tylko na sam montaż, ale też na to, co gniazdo ma obsługiwać w codziennym użyciu. Jeśli punkt ma zasilać sprzęt w domowym biurze, przy rekuperatorze, pompie ciepła albo w pomieszczeniu technicznym, lepiej od razu wybrać osprzęt solidny, dobrze opisany i dopasowany do realnego obciążenia. W praktyce oszczędza to późniejszych poprawek i przypadkowego przeciążania jednego miejsca listwami zasilającymi.
Ja patrzę też na szczegóły eksploatacyjne: czy ramka dobrze przylega, czy mechanizm nie wymaga siłowego dociśnięcia, czy w puszce jest miejsce na przewody i czy gniazdo ma sensowną ochronę przed przypadkowym dotykiem. W dobrze zaplanowanej instalacji takie drobiazgi robią dużą różnicę, bo później nie walczy się z wysuwającą się wtyczką, luzującą ramką albo przegrzewaniem zacisków.
Jeśli podejdziesz do tego spokojnie, schemat podłączenia podwójnego gniazda przestaje być zagadką: najpierw bezpieczeństwo, potem właściwe oznaczenia, na końcu dokładny montaż. Gdy cokolwiek nie pasuje do standardowego układu L, N i PE, lepiej zatrzymać się wcześniej niż naprawiać skutki po fakcie.
