Aby zmierzyć natężenie prądu za pomocą amperomierza, należy przestrzegać kilku kluczowych zasad. Właściwe podłączenie urządzenia do obwodu elektrycznego jest niezbędne, aby uzyskać dokładne wyniki pomiaru. Amperomierz powinien być włączony szeregowo, co oznacza, że cały prąd musi przepływać przez miernik. W przeciwnym razie może dojść do uszkodzenia urządzenia lub błędnych wskazań. W dalszej części artykułu omówimy również, jakie przewody są najlepsze do pomiaru oraz jakie środki ostrożności należy zachować, aby uniknąć typowych błędów.
Warto zwrócić uwagę na różne metody pomiaru prądu, w tym użycie amperomierzy cęgowych, które pozwalają na wygodne pomiary bez konieczności przerywania obwodu. Omówimy także, jak poprawnie ustawić amperomierz oraz jakie są najczęstsze pułapki podczas pomiarów. Dzięki tym informacjom będziesz mógł skutecznie i bezpiecznie przeprowadzać pomiary prądu w różnych zastosowaniach. Najważniejsze informacje:- Amperomierz należy podłączyć szeregowo, aby cały prąd przepływał przez miernik.
- Wewnętrzna rezystancja amperomierza powinna być jak najmniejsza, bliska 0Ω.
- Nie podłączaj amperomierza równolegle do źródła zasilania, aby uniknąć zwarcia.
- Użyj odpowiednich przewodów, aby zapewnić dokładność pomiarów.
- Amperomierze cęgowe umożliwiają pomiar prądu bez przerywania obwodu.
- Dokładność pomiarów można poprawić, stosując odpowiednie metody i urządzenia.

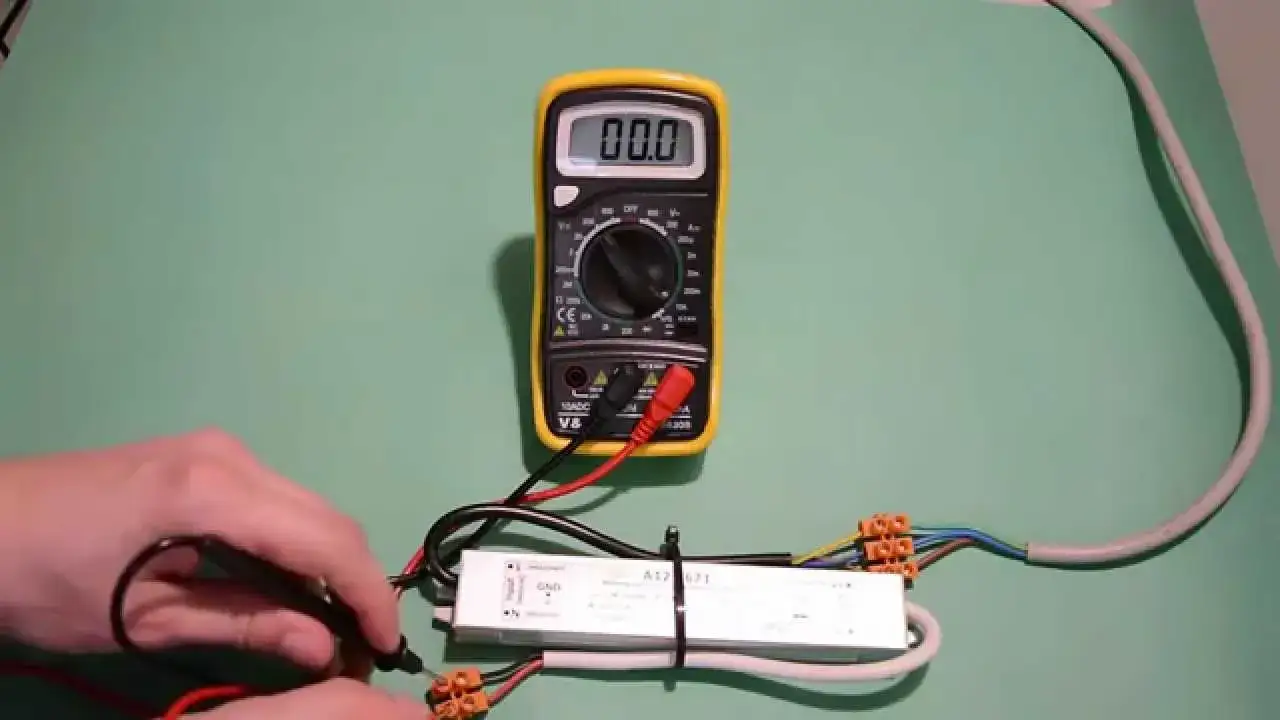

Jak prawidłowo podłączyć amperomierz do obwodu elektrycznego

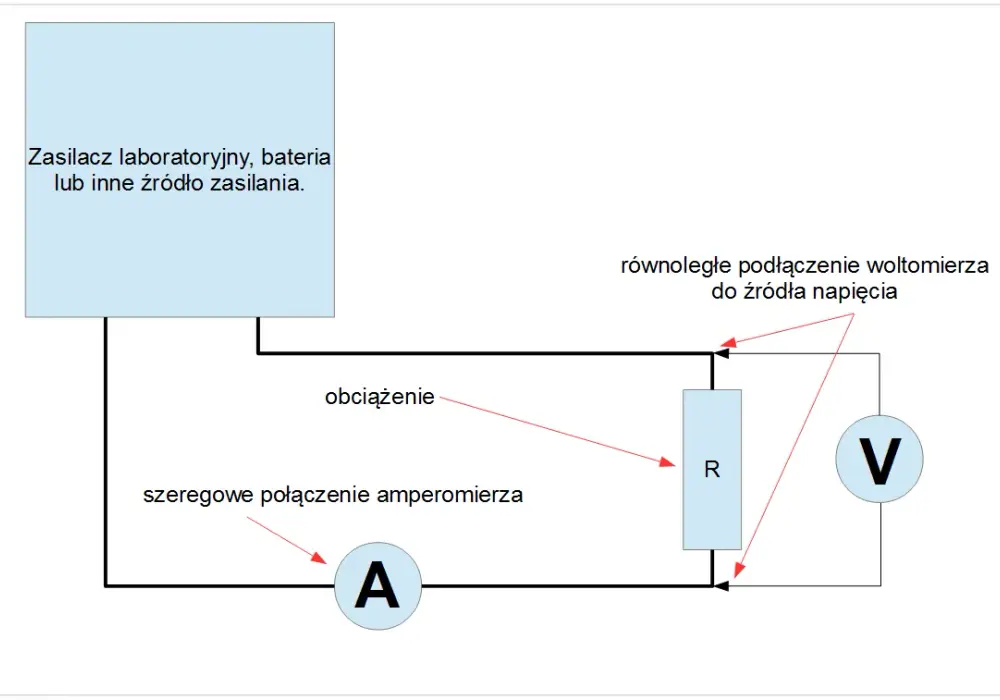

Aby zmierzyć natężenie prądu za pomocą amperomierza, kluczowe jest prawidłowe podłączenie urządzenia do obwodu elektrycznego. Amperomierz powinien być włączony szeregowo, co oznacza, że cały prąd musi przepływać przez miernik. W praktyce oznacza to, że należy przerwać obwód i podłączyć sondy miernika do obu końców przerywanego przewodu. Ważne jest, aby rezystancja wewnętrzna amperomierza była jak najmniejsza, bliska 0Ω, aby zminimalizować wpływ na pomiar. Należy również pamiętać, że podłączenie amperomierza równolegle do źródła zasilania może prowadzić do zwarcia i uszkodzenia urządzenia.
Przed przystąpieniem do pomiaru, obwód musi być rozłączony, a następnie należy podłączyć amperomierz. Dla mierników uniwersalnych, jeśli spodziewamy się dużych wartości prądu, czerwony przewód powinien być podłączony do złącza oznaczonego „10A”. Pomiar powinien trwać maksymalnie 10 sekund, aby uniknąć przegrzania urządzenia. W przypadku pomiaru prądu stałego, ustawiamy miernik na odpowiedni zakres DC, a dla prądu przemiennego na AC. Prawidłowe podłączenie amperomierza jest kluczowe dla uzyskania dokładnych wyników pomiarów.Zasady podłączania amperomierza w obwodzie szeregowym
Podłączanie amperomierza w obwodzie szeregowym wymaga kilku kroków. Po pierwsze, należy wyłączyć zasilanie, aby bezpiecznie przerwać obwód. Następnie należy zidentyfikować miejsce, w którym obwód ma zostać przerwany. W tym miejscu podłączamy amperomierz, upewniając się, że jego sondy są właściwie umieszczone - jedna sonda do jednego końca przewodu, a druga do drugiego. Ważne jest, aby upewnić się, że wszystkie połączenia są solidne, aby uniknąć błędnych wskazań. Po zakończeniu podłączenia można włączyć zasilanie i rozpocząć pomiar.
Jakie przewody użyć do pomiaru prądu z amperomierzem
Wybór odpowiednich przewodów do pomiaru prądu za pomocą amperomierza jest kluczowy dla uzyskania dokładnych wyników. Przewody te powinny być wykonane z materiałów o niskiej rezystancji, aby zminimalizować straty energii i zniekształcenia pomiarów. Najczęściej stosowane są przewody miedziane, które charakteryzują się doskonałą przewodnością elektryczną. Oprócz materiału, ważne są również specyfikacje przewodów, takie jak ich grubość i maksymalne obciążenie prądowe, które powinny być dostosowane do wartości prądu, jaki zamierzamy mierzyć.
Przewody powinny być odpowiednio izolowane, aby zapobiec przypadkowemu zwarciu oraz zapewnić bezpieczeństwo użytkownika. Przykładowo, przewody o średnicy 1 mm² są odpowiednie do pomiarów prądów do 10A, natomiast dla większych wartości prądu lepiej sprawdzą się przewody o średnicy 1,5 mm² lub 2,5 mm². Warto również zwrócić uwagę na długość przewodów, ponieważ dłuższe przewody mogą wprowadzać dodatkowe opory, co może wpływać na dokładność pomiaru. Odpowiedni dobór przewodów jest więc kluczowy dla precyzyjnych pomiarów natężenia prądu.
| Typ przewodu | Średnica (mm²) | Maksymalne obciążenie (A) |
|---|---|---|
| Przewód miedziany | 1,0 | 10 |
| Przewód miedziany | 1,5 | 16 |
| Przewód miedziany | 2,5 | 25 |
Unikaj błędów - najczęstsze pułapki podczas pomiarów
Podczas używania amperomierza do pomiaru natężenia prądu, istnieje kilka typowych błędów, które mogą prowadzić do nieprawidłowych wyników. Jednym z najczęstszych błędów jest nieprawidłowe podłączenie urządzenia, na przykład podłączenie amperomierza równolegle do obwodu, co może spowodować zwarcie. Innym powszechnym problemem jest używanie przewodów o niewłaściwej grubości, co może prowadzić do ich przegrzewania i uszkodzenia. Warto również zwrócić uwagę na ustawienia miernika; na przykład, jeśli miernik nie jest ustawiony na odpowiedni zakres, wyniki mogą być zafałszowane. Ponadto, pomijanie kroków, takich jak rozłączenie obwodu przed podłączeniem amperomierza, może prowadzić do niebezpiecznych sytuacji i błędnych pomiarów.
Jakie są skutki błędnego podłączenia amperomierza
Nieprawidłowe podłączenie amperomierza może prowadzić do poważnych konsekwencji, zarówno dla samego urządzenia, jak i dla całego obwodu. Gdy amperomierz jest podłączony równolegle, może to spowodować zwarcie, co najczęściej prowadzi do uszkodzenia miernika oraz potencjalnych zagrożeń dla użytkownika. W skrajnych przypadkach, błędne podłączenie może spalić bezpieczniki w obwodzie lub uszkodzić inne komponenty elektryczne. Dodatkowo, nieprawidłowe pomiary mogą prowadzić do błędnych wniosków i decyzji dotyczących napraw czy konserwacji instalacji elektrycznych. Dlatego tak ważne jest, aby przed przystąpieniem do pomiarów upewnić się, że amperomierz jest prawidłowo podłączony.
Jak korzystać z amperomierzy cęgowych dla wygodnych pomiarów
Amperomierze cęgowe to nowoczesne urządzenia, które umożliwiają pomiar natężenia prądu bez konieczności przerywania obwodu. Dzięki swojej konstrukcji, cęgowe amperomierze działają na zasadzie indukcji elektromagnetycznej, co oznacza, że wystarczy umieścić jeden przewód w cęgach, aby zmierzyć przepływający przez niego prąd. To znacząco ułatwia pomiary, szczególnie w trudnych warunkach, gdzie dostęp do przewodów może być ograniczony. Amperomierze cęgowe są również bezpieczniejsze, ponieważ nie wymagają kontaktu z niskonapięciowymi przewodami, co minimalizuje ryzyko porażenia prądem.
Jednym z głównych atutów amperomierzy cęgowych jest ich wszechstronność. Mogą być używane do pomiarów prądu stałego (DC) oraz zmiennego (AC), co czyni je idealnym narzędziem zarówno dla profesjonalistów, jak i amatorów. Wiele modeli oferuje dodatkowe funkcje, takie jak pomiar napięcia, rezystancji czy częstotliwości. Dzięki temu, użytkownicy mogą korzystać z jednego urządzenia do różnych zastosowań, co zwiększa efektywność pracy. Amperomierze cęgowe są również zazwyczaj łatwe w obsłudze, co sprawia, że są doskonałym wyborem dla osób, które dopiero zaczynają swoją przygodę z pomiarami elektrycznymi.
Zasady działania amperomierzy cęgowych i ich zalety
Amperomierze cęgowe działają na zasadzie indukcji elektromagnetycznej, co oznacza, że mierzą prąd poprzez analizę pola magnetycznego wokół przewodu. Kiedy prąd przepływa przez przewód, generuje pole magnetyczne, które jest wykrywane przez cęgi amperomierza. To pozwala na dokładny pomiar natężenia prądu bez konieczności fizycznego przerywania obwodu. Jedną z głównych zalet tego typu urządzeń jest ich łatwość użycia, ponieważ wystarczy otworzyć cęgę i umieścić ją wokół przewodu. Dodatkowo, amperomierze cęgowe są bardziej bezpieczne, ponieważ nie wymagają kontaktu z przewodami pod napięciem, co zmniejsza ryzyko porażenia prądem.
- Amperomierze cęgowe umożliwiają szybkie i bezpieczne pomiary prądu.
- Nie wymagają przerywania obwodu, co oszczędza czas i zwiększa bezpieczeństwo.
- Oferują możliwość pomiaru zarówno prądu stałego, jak i zmiennego.
| Model | Zakres pomiarowy (A) | Funkcje dodatkowe |
|---|---|---|
| Fluke 323 | 400 | Pomiar napięcia, rezystancji |
| Uni-T UT210E | 100 | Pomiar napięcia, pojemności |
| Klein Tools CL800 | 600 | Pomiar napięcia, częstotliwości |
Jak prawidłowo ustawić amperomierz cęgowy do pomiaru
Aby prawidłowo ustawić amperomierz cęgowy do pomiaru, należy najpierw upewnić się, że urządzenie jest odpowiednio skonfigurowane. Rozpocznij od włączenia amperomierza i ustawienia go na odpowiedni zakres pomiarowy, który odpowiada wartości prądu, jaką zamierzasz zmierzyć. Następnie otwórz cęgę i umieść ją wokół pojedynczego przewodu, upewniając się, że nie ma innych przewodów w zasięgu cęgów, ponieważ mogłoby to prowadzić do błędnych wskazań. Po zamknięciu cęgów, odczytaj wartość na wyświetlaczu miernika. Pamiętaj, aby zawsze sprawdzić, czy miernik jest ustawiony na pomiar prądu stałego (DC) lub zmiennego (AC), w zależności od tego, co chcesz zmierzyć.
Czytaj więcej: Jak multimetrem sprawdzić akumulator i uniknąć kosztownych awarii
Przykłady zastosowania amperomierza w praktyce
Amperomierze znajdują szerokie zastosowanie w różnych dziedzinach, zarówno w domowych instalacjach elektrycznych, jak i w przemyśle. W warunkach domowych, amperomierze służą do monitorowania zużycia energii przez urządzenia, co pozwala na lepsze zarządzanie kosztami energii. Na przykład, możesz użyć amperomierza do pomiaru prądu pobieranego przez lodówkę czy pralkę, co pomoże w ocenie ich efektywności energetycznej. W przypadku wykrycia nadmiernego zużycia prądu, można podjąć działania, takie jak wymiana urządzenia na bardziej energooszczędne.
W przemyśle, amperomierze są kluczowe do monitorowania pracy maszyn elektrycznych i systemów zasilania. Na przykład, w zakładach produkcyjnych, regularne pomiary prądu w silnikach elektrycznych mogą pomóc w wykrywaniu problemów, zanim doprowadzą do awarii. Użycie amperomierzy cęgowych w takich sytuacjach jest szczególnie korzystne, ponieważ pozwala na szybkie i bezpieczne pomiary bez przerywania obwodu. Dzięki temu, można efektywnie zarządzać konserwacją i zapewnić ciągłość pracy maszyn, co jest kluczowe dla wydajności produkcji.
- Monitorowanie zużycia energii w domowych urządzeniach elektrycznych.
- Sprawdzanie stanu silników elektrycznych w zakładach przemysłowych.
- Diagnostyka problemów z instalacjami elektrycznymi w budynkach.
Jak wykorzystać dane z amperomierzy do optymalizacji zużycia energii
W dzisiejszych czasach, kiedy efektywność energetyczna staje się coraz ważniejsza, dane zbierane za pomocą amperomierzy mogą być kluczowe dla optymalizacji zużycia energii w różnych zastosowaniach. Analizując pomiary prądu, można zidentyfikować urządzenia, które zużywają więcej energii niż powinny, co pozwala na podjęcie działań mających na celu ich modernizację lub wymianę. Na przykład, regularne monitorowanie prądu w urządzeniach takich jak klimatyzatory czy ogrzewanie elektryczne może pomóc w dostosowaniu ich pracy do rzeczywistych potrzeb, co z kolei prowadzi do znacznych oszczędności na rachunkach za energię.
Dodatkowo, wykorzystując technologie IoT (Internet of Things), można zintegrować amperomierze z systemami zarządzania energią. Dzięki temu, użytkownicy mogą w czasie rzeczywistym analizować dane dotyczące zużycia energii i podejmować decyzje oparte na analizie trendów. Na przykład, automatyczne wyłączanie urządzeń, które nie są używane, lub dostosowywanie ich pracy w zależności od godzin szczytu może przyczynić się do dalszej redukcji kosztów energii. Takie zaawansowane podejście do monitorowania i zarządzania energią nie tylko zwiększa komfort, ale także przyczynia się do ochrony środowiska poprzez zmniejszenie emisji CO2.
