W tym artykule omówimy, jak prawidłowo podłączyć amperomierz z bocznikiem, jakie są kluczowe zasady bezpieczeństwa oraz jak unikać najczęstszych błędów w pomiarach. Dzięki tym informacjom, będziesz mógł bezpiecznie i dokładnie wykonywać pomiary elektryczne.
Najistotniejsze informacje:- Amperomierz z bocznikiem musi być podłączony szeregowo w obwodzie.
- Przed podłączeniem upewnij się, że obwód jest wyłączony, aby uniknąć porażenia prądem.
- Przewody pomiarowe powinny być podłączone do odpowiednich zacisków amperomierza i bocznika.
- Kalibracja amperomierza jest kluczowa dla uzyskania dokładnych wyników pomiarów.
- W przypadku problemów z pomiarami, sprawdź poprawność połączeń i kalibrację urządzenia.
Jak prawidłowo podłączyć amperomierz z bocznikiem w obwodzie
Podłączenie amperomierza z bocznikiem jest kluczowym krokiem w pomiarze prądu elektrycznego. Aby to zrobić, należy pamiętać, że bocznik musi być włączony szeregowo w obwód, w którym płynie mierzony prąd. Amperomierz działa na zasadzie pomiaru spadku napięcia na boczniku, co oznacza, że jego podłączenie musi być poprawne, aby prąd płynący przez obwód był równy prądowi płynącemu przez amperomierz. Właściwe podłączenie zapewnia dokładność pomiarów oraz ochronę urządzenia.

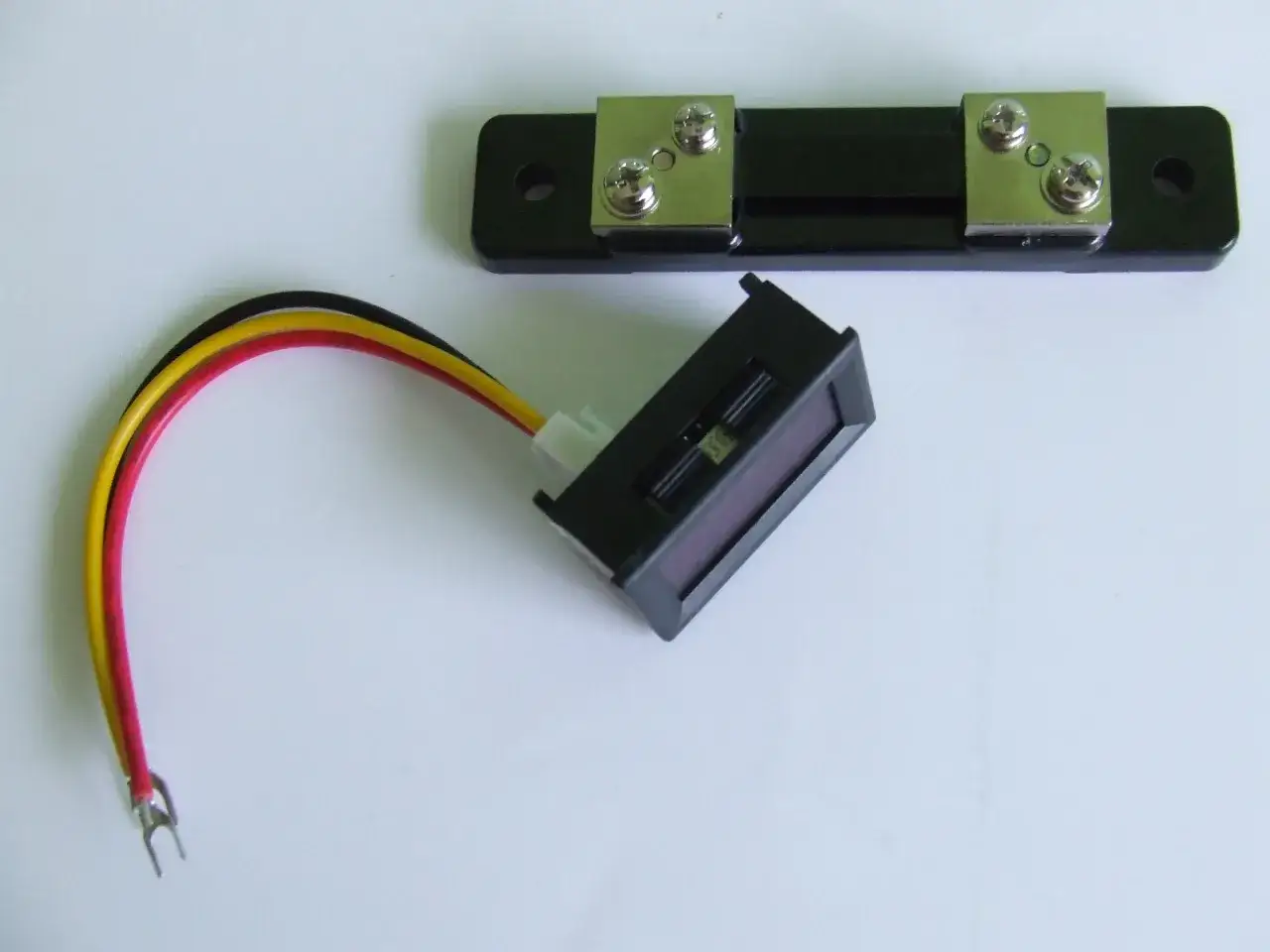

Najpierw należy podłączyć bocznik do obwodu, a następnie do jego końców podłączyć przewody pomiarowe z miernika. Użyj grubych czerwonych i czarnych przewodów do połączenia z bocznikiem. W przypadku amperomierzy z wbudowanym bocznikiem, nowy miernik powinien być podłączony w miejsce starego, zastępując go bezpośrednio w obwodzie. Dla amperomierzy z zewnętrznym bocznikiem, styki bocznika należy przykręcić nakrętkami do styków amperomierza. Upewnij się, że przewody są podłączone do odpowiednich zacisków, aby uniknąć błędów w pomiarach.
Wybór odpowiedniego amperomierza i bocznika dla twoich potrzeb
Wybór odpowiedniego amperomierza i bocznika jest kluczowy dla uzyskania dokładnych wyników pomiarów. Przy wyborze amperomierza, należy zwrócić uwagę na jego zakres pomiarowy oraz typ (analogowy czy cyfrowy). Z kolei bocznik powinien być dobrany w zależności od maksymalnego prądu, który zamierzamy mierzyć. Ważne jest, aby amperomierz i bocznik były ze sobą kompatybilne, co zapewni ich prawidłowe działanie.
- Amperomierz cyfrowy Fluke 87V - idealny do pomiarów prądu zmiennego i stałego, z zakresem do 10 A.
- Boczniki Resistor 0.1 Ohm - doskonałe do pomiarów prądu do 50 A, zapewniające wysoką dokładność.
- Amperomierz analogowy Mastech MAS830L - prosty w użyciu, z zakresem do 10 A, idealny dla początkujących.
- Boczniki Ohm 0.01 Ohm - przeznaczone do pomiarów dużych prądów, do 100 A, z niskim spadkiem napięcia.
Jak poprawnie podłączyć amperomierz z bocznikiem krok po kroku
Aby poprawnie podłączyć amperomierz z bocznikiem, należy postępować zgodnie z określonymi krokami. Pierwszym krokiem jest podłączenie bocznika do obwodu elektrycznego. Upewnij się, że bocznik jest włączony szeregowo, a następnie do jego końców podłącz przewody pomiarowe z amperomierza. Gruby czerwony przewód powinien być podłączony do dodatniego zacisku bocznika, a czarny do ujemnego. To kluczowe dla uzyskania dokładnych pomiarów, ponieważ amperomierz działa na zasadzie pomiaru spadku napięcia na boczniku.
Następnie, jeśli używasz amperomierza z wbudowanym bocznikiem, należy go podłączyć w miejsce starego miernika, zastępując go bezpośrednio w obwodzie. W przypadku amperomierzy z zewnętrznym bocznikiem, styki bocznika muszą być przykręcone nakrętkami do styków amperomierza. Ważne jest, aby upewnić się, że przewody są podłączone do odpowiednich zacisków, co pozwoli uniknąć błędów w pomiarach.
| Krok | Opis |
|---|---|
| 1 | Podłącz bocznik do obwodu elektrycznego szeregowo. |
| 2 | Podłącz przewody pomiarowe: czerwony do dodatniego, czarny do ujemnego zacisku bocznika. |
| 3 | W przypadku amperomierzy z wbudowanym bocznikiem, zastąp stary miernik nowym. |
| 4 | W przypadku zewnętrznego bocznika, przykręć styki bocznika do styków amperomierza. |
Czytaj więcej: Jak zrobić woltomierz cyfrowy - proste kroki i niezbędne komponenty
Kluczowe zasady bezpieczeństwa przy podłączaniu amperomierza
Podczas podłączania amperomierza z bocznikiem, należy przestrzegać kluczowych zasad bezpieczeństwa, aby uniknąć potencjalnych zagrożeń. Przede wszystkim, przed rozpoczęciem jakichkolwiek prac, upewnij się, że obwód jest wyłączony. To pozwoli uniknąć ryzyka porażenia prądem, które może wystąpić, gdy obwód jest aktywny. Pamiętaj, że podłączenie amperomierza pod napięciem może prowadzić do uszkodzenia urządzenia oraz stwarzać niebezpieczeństwo dla użytkownika.
Innym ważnym aspektem jest upewnienie się, że przewody są prawidłowo podłączone do odpowiednich zacisków. Niewłaściwe podłączenie może nie tylko prowadzić do błędnych wskazań, ale także do uszkodzenia amperomierza. Zawsze stosuj się do instrukcji producenta i sprawdzaj, czy używasz odpowiednich przewodów oraz komponentów. Przestrzeganie tych zasad nie tylko zapewni bezpieczeństwo, ale również zwiększy dokładność pomiarów.
Dlaczego wyłączenie obwodu jest kluczowe przed podłączeniem
Wyłączenie obwodu przed podłączeniem amperomierza jest kluczowe, aby zminimalizować ryzyko porażenia prądem. Gdy obwód jest aktywny, napięcie może powodować niebezpieczne warunki, które mogą prowadzić do poważnych obrażeń lub nawet śmierci. Dodatkowo, podłączenie amperomierza pod napięciem może spowodować uszkodzenie samego urządzenia, co wiąże się z dodatkowymi kosztami naprawy lub wymiany. Dlatego zawsze upewnij się, że obwód jest wyłączony przed rozpoczęciem jakichkolwiek prac związanych z pomiarami.
Jak unikać uszkodzeń miernika podczas podłączania
Aby uniknąć uszkodzeń amperomierza podczas podłączania, kluczowe jest przestrzeganie kilku technik. Po pierwsze, zawsze upewnij się, że obwód jest wyłączony przed przystąpieniem do jakichkolwiek prac. Podłączanie amperomierza pod napięciem może prowadzić do jego uszkodzenia. Po drugie, korzystaj z przewodów o odpowiedniej grubości, aby zminimalizować ryzyko przegrzania. Warto również unikać dotykania styków przewodów, gdy są one podłączone do amperomierza, co może spowodować zwarcia.
Dodatkowo, zawsze stosuj się do instrukcji producenta dotyczących maksymalnego prądu, który amperomierz może obsłużyć. Przekroczenie tych wartości może zniszczyć urządzenie. Regularne sprawdzanie stanu technicznego przewodów i złączy również pomoże w uniknięciu uszkodzeń. Pamiętaj, że dbałość o szczegóły podczas podłączania może znacząco wydłużyć żywotność Twojego amperomierza.
Diagrams and visual aids to enhance understanding of connections
Wizualne pomoce, takie jak diagramy, są niezwykle istotne w procesie podłączania amperomierza z bocznikiem. Ułatwiają one zrozumienie, jak prawidłowo wykonać połączenia oraz jakie elementy są zaangażowane w cały proces. Dobrze zaprojektowany diagram pokazuje, jak poszczególne komponenty, takie jak bocznik i amperomierz, powinny być ze sobą połączone. Dzięki temu, użytkownicy mogą łatwiej zidentyfikować błędy w podłączeniu oraz upewnić się, że wszystkie przewody są podłączone do odpowiednich zacisków.
| Komponent | Opis |
|---|---|
| Bocznik | Element, który mierzy spadek napięcia, umożliwiający pomiar prądu. |
| Amperomierz | Urządzenie do pomiaru natężenia prądu w obwodzie. |
| Przewody pomiarowe | Używane do podłączenia amperomierza do bocznika oraz obwodu. |
Jakie diagramy pomogą w zrozumieniu podłączenia amperomierza
Wizualne pomoce, takie jak diagramy, są niezwykle pomocne w zrozumieniu procesu podłączania amperomierza z bocznikiem. Różne typy diagramów mogą pomóc użytkownikom w identyfikacji kluczowych komponentów oraz ich właściwego rozmieszczenia w obwodzie. Na przykład, diagramy blokowe pokazują ogólną strukturę połączeń, podczas gdy szczegółowe diagramy elektryczne ilustrują konkretne połączenia i kierunki przepływu prądu. Użycie diagramów pozwala na szybsze i bardziej efektywne zrozumienie, jak prawidłowo podłączyć amperomierz oraz bocznik, co jest kluczowe dla uzyskania dokładnych pomiarów.
| Typ diagramu | Opis |
|---|---|
| Diagram blokowy | Ogólny zarys połączeń między komponentami. |
| Diagram elektryczny | Szczegółowe przedstawienie połączeń i kierunków przepływu prądu. |
| Diagram montażowy | Ilustracja pokazująca, jak umieścić komponenty w obudowie lub na płytce. |
Rozwiązywanie problemów z pomiarami amperomierza
Podczas korzystania z amperomierza z bocznikiem mogą wystąpić różne problemy, które wpływają na dokładność pomiarów. Często spotykanym problemem jest błędne wskazanie wartości, co może być spowodowane niewłaściwym podłączeniem przewodów. Upewnij się, że przewody są podłączone do odpowiednich zacisków, ponieważ błędne połączenie może prowadzić do zafałszowanych wyników. Innym problemem może być uszkodzenie bocznika, które skutkuje brakiem pomiaru. Regularne sprawdzanie stanu bocznika oraz przewodów pomoże w uniknięciu tych trudności.
W przypadku, gdy amperomierz nie działa poprawnie, warto również skontrolować jego kalibrację. Niekiedy urządzenie może wymagać ponownej kalibracji, aby zapewnić dokładne pomiary. Jeśli po podłączeniu amperomierza nadal występują problemy, sprawdź także źródło zasilania oraz upewnij się, że nie przekraczasz maksymalnych wartości prądu, które urządzenie może zmierzyć. Poniżej przedstawiamy kilka typowych problemów oraz ich rozwiązania.
- Amperomierz nie wskazuje wartości: sprawdź, czy przewody są prawidłowo podłączone.
- Błędne wskazania: upewnij się, że amperomierz jest skalibrowany.
- Uszkodzenie bocznika: regularnie kontroluj stan bocznika oraz przewodów.
- Przekroczenie maksymalnego prądu: sprawdź, czy nie przekraczasz maksymalnych wartości, które amperomierz może zmierzyć.
Jak kalibrować amperomierz, aby uzyskać dokładne wyniki
Kalibracja amperomierza jest kluczowym krokiem, aby zapewnić jego dokładność w pomiarach. Proces kalibracji polega na porównaniu wskazań amperomierza z referencyjnymi wartościami prądu i dostosowaniu go w razie potrzeby. Aby przeprowadzić kalibrację, należy zwrócić uwagę na instrukcje producenta, które zazwyczaj obejmują użycie specjalnych zworków lub przycisków. Po zakończeniu kalibracji ważne jest, aby ponownie sprawdzić wskazania amperomierza, aby upewnić się, że urządzenie działa poprawnie i dostarcza dokładnych pomiarów. Regularna kalibracja jest niezbędna, aby utrzymać wysoki poziom dokładności i wiarygodności pomiarów.
Nowe technologie w pomiarach prądu - przyszłość amperomierzy
W obliczu rosnącego zapotrzebowania na precyzyjne pomiary, nowoczesne amperomierze zyskują na znaczeniu dzięki innowacyjnym technologiom. Warto zwrócić uwagę na inteligentne amperomierze, które nie tylko mierzą prąd, ale także analizują dane w czasie rzeczywistym. Te zaawansowane urządzenia mogą być zintegrowane z systemami monitorowania energii, co pozwala na zdalne śledzenie zużycia prądu oraz identyfikację nieefektywnych urządzeń. Dzięki takiej technologii użytkownicy mogą wprowadzać optymalizacje, które prowadzą do znacznych oszczędności energii.
Co więcej, przyszłość pomiarów prądu wiąże się z rozwojem technologii IoT (Internet of Things). Amperomierze wyposażone w czujniki IoT mogą komunikować się z innymi urządzeniami, co umożliwia automatyczne dostosowywanie ustawień w zależności od aktualnych potrzeb energetycznych. Tego typu innowacje nie tylko zwiększają efektywność energetyczną, ale także przyczyniają się do zrównoważonego rozwoju, co jest istotne w kontekście globalnych wyzwań związanych z energetyką. W miarę jak technologia będzie się rozwijać, użytkownicy będą mieli dostęp do coraz bardziej zaawansowanych narzędzi, co z pewnością wpłynie na sposób, w jaki podchodzimy do pomiarów prądu.
