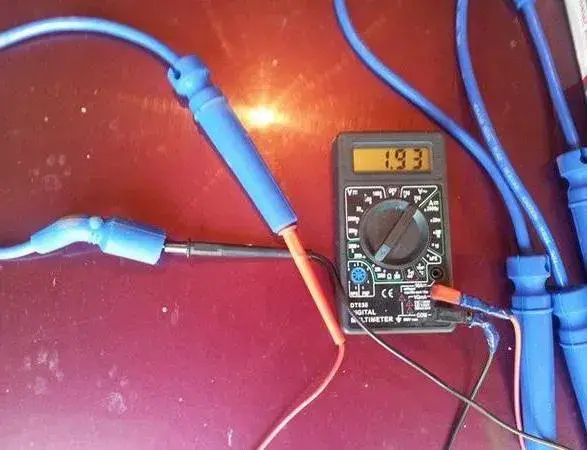

Jak podłączyć kable do multimetru, aby uniknąć błędów pomiarowych

Podłączenie kabli do multimetru jest kluczowym krokiem w procesie dokonywania dokładnych pomiarów elektrycznych. Aby uniknąć błędów pomiarowych, ważne jest, aby znać odpowiednie gniazda i zasady podłączania kabli. W tym artykule przedstawimy, jak prawidłowo podłączyć kable do multimetru, aby móc zmierzyć napięcie, prąd oraz opór, a także omówimy najczęstsze błędy, które mogą wystąpić podczas tego procesu.

Multimetr to niezwykle przydatne narzędzie, które pozwala na pomiar różnych parametrów elektrycznych. Jednak niewłaściwe podłączenie kabli może prowadzić do nieprawidłowych odczytów lub nawet uszkodzenia urządzenia. Dlatego ważne jest, aby przed rozpoczęciem pomiarów zapoznać się z zasadami podłączania kabli oraz ustawieniami multimetru.

Kluczowe informacje:

• Czarny kabel należy podłączyć do gniazda oznaczonego jako „COM”, a czerwony do „VΩmA” lub „V”.
• Przed pomiarem upewnij się, że multimetr jest wyłączony oraz ustawiony na odpowiedni tryb.
• Podczas pomiaru prądu czerwony kabel powinien być podłączony do portu „A” lub „mA”.
• Przy pomiarze oporu obwód musi być wyłączony, a multimetr ustawiony na tryb oporu (Ω).
• Regularnie sprawdzaj, czy kable są dobrze podłączone i nieuszkodzone, aby zapewnić dokładność pomiarów.

Jak prawidłowo podłączyć kable do multimetru, aby zmierzyć napięcie

Podłączenie kabli do multimetru w celu pomiaru napięcia jest kluczowe dla uzyskania dokładnych i wiarygodnych wyników. Niewłaściwe podłączenie może prowadzić do błędnych odczytów, a nawet uszkodzenia urządzenia. Dlatego tak ważne jest, aby przed rozpoczęciem pomiarów zapoznać się z zasadami i oznaczeniami terminali, które są obecne w różnych modelach multimetrów.

Aby prawidłowo podłączyć kable, należy najpierw upewnić się, że multimetr jest wyłączony. Czarny kabel, oznaczający biegun ujemny, powinien być zawsze podłączony do gniazda oznaczonego jako „COM”. Z kolei czerwony kabel, który oznacza biegun dodatni, należy podłączyć do gniazda „VΩmA” lub „V”, w zależności od modelu. Przed dokonaniem pomiaru upewnij się, że multimetr jest ustawiony na odpowiedni tryb pomiarowy, aby uniknąć uszkodzenia urządzenia.

Rozpoznawanie terminali w multimetrach i ich oznaczenia

W multimetrach występują różne terminale, które mają swoje specyficzne oznaczenia. Najczęściej spotykane to „COM” dla bieguna ujemnego oraz „VΩmA” dla pomiarów napięcia i oporu. W przypadku pomiaru prądu terminal oznaczony jako „A” lub „mA” jest używany. Rozpoznawanie tych terminali jest kluczowe, aby zapewnić poprawność połączeń i dokładność pomiarów. Warto również zwrócić uwagę na dodatkowe oznaczenia, które mogą różnić się w zależności od modelu multimetru.

• Terminal „COM” - biegun ujemny, wspólny dla wszystkich pomiarów.
• Terminal „VΩmA” - używany do pomiaru napięcia i oporu.
• Terminal „A” - dedykowany do pomiaru prądu stałego lub przemiennego.

Model Multimetru	Oznaczenia Terminali
Fluke 117	COM, VΩmA, A
Uni-T UT61E	COM, VΩ, mA, A

Krok po kroku: Podłączanie kabli do pomiaru napięcia

Aby prawidłowo podłączyć kable do pomiaru napięcia, należy rozpocząć od przygotowania multimetru. Upewnij się, że urządzenie jest wyłączone, aby uniknąć przypadkowego uszkodzenia. Następnie sprawdź, czy kable są w dobrym stanie, bez widocznych uszkodzeń. Czarny kabel, oznaczający biegun ujemny, powinien być podłączony do gniazda „COM”, a czerwony kabel, oznaczający biegun dodatni, do gniazda oznaczonego jako „VΩmA” lub „V”, w zależności od modelu multimetru.

Po dokonaniu tych przygotowań, przystąp do podłączania kabli. Włóż czarny kabel do terminalu „COM”, a czerwony do odpowiedniego gniazda dla pomiarów napięcia. Upewnij się, że kable są dobrze włożone i nie ma luzów. Po podłączeniu kabli, ustaw multimetr na odpowiedni tryb pomiaru napięcia – DCV dla napięcia stałego lub ACV dla napięcia przemiennego. Sprawdź również zakres pomiarowy, aby był dostosowany do oczekiwanego napięcia.

Aby zapewnić dokładność pomiarów, zawsze warto podwójnie sprawdzić wszystkie połączenia przed rozpoczęciem pomiaru. Upewnij się, że kable są dobrze podłączone i nie ma luzów, a także, że nie są uszkodzone. W przypadku wątpliwości, lepiej jest ponownie sprawdzić wszystkie kroki, niż ryzykować błędny odczyt. Przestrzeganie tych zasad pomoże uniknąć problemów i zapewni bezpieczeństwo podczas pracy z multimetr.

Wybór odpowiednich gniazd dla pomiaru prądu

Wybór odpowiednich gniazd do pomiaru prądu w multimetrze jest kluczowy dla uzyskania dokładnych wyników pomiarów. W przypadku pomiaru prądu stałego lub przemiennego, czerwony kabel powinien być podłączony do terminalu oznaczonego jako „A” lub „mA”, w zależności od modelu multimetru. Terminal „A” jest używany do pomiarów prądów większych, natomiast „mA” sprawdzi się w przypadku mniejszych wartości prądu. Niewłaściwy wybór terminalu może prowadzić do błędnych odczytów lub uszkodzenia urządzenia, dlatego tak ważne jest, aby zawsze zwracać uwagę na oznaczenia.

Ustawienia multimetru do pomiaru prądu stałego i przemiennego

Podczas pomiaru prądu stałego (DC), ustaw multimetr na odpowiedni tryb, zazwyczaj oznaczony jako „DC” lub „DCA”. Upewnij się, że zakres pomiarowy jest dostosowany do wartości prądu, który zamierzasz zmierzyć. W przypadku pomiarów prądu stałego, ważne jest, aby nie przekraczać maksymalnego zakresu, aby uniknąć uszkodzenia multimetru. Zazwyczaj, jeśli nie jesteś pewien, lepiej jest wybrać szerszy zakres, aby zapewnić bezpieczeństwo.

W przypadku pomiaru prądu przemiennego (AC), ustaw multimetr na tryb oznaczony jako „AC” lub „ACA”. Upewnij się, że wybierasz odpowiedni zakres, który odpowiada oczekiwanym wartościom prądu przemiennego. Należy pamiętać, że pomiar prądu przemiennego może być bardziej skomplikowany ze względu na zmieniający się charakter prądu, dlatego dokładne ustawienie jest kluczowe dla uzyskania wiarygodnych wyników.

Jak podłączyć kable do multimetru do pomiaru oporu

Przed przystąpieniem do pomiaru oporu za pomocą multimetru, należy zwrócić szczególną uwagę na bezpieczeństwo. Upewnij się, że obwód, który zamierzasz mierzyć, jest całkowicie wyłączony. Pomiar oporu w aktywnym obwodzie może prowadzić do uszkodzenia multimetru, a także do niebezpiecznych sytuacji. Zawsze sprawdzaj, czy nie ma napięcia w obwodzie, zanim podłączysz kable. Dodatkowo, upewnij się, że kable pomiarowe są w dobrym stanie, bez widocznych uszkodzeń, co zapewni bezpieczeństwo i dokładność pomiarów.

Po upewnieniu się, że wszystko jest bezpieczne, można przystąpić do podłączania kabli do multimetru. Czarny kabel należy podłączyć do terminalu oznaczonego jako „COM”, a czerwony kabel do gniazda „VΩmA” lub „V”, w zależności od modelu multimetru. Po podłączeniu kabli, ustaw multimetr na tryb pomiaru oporu, oznaczony symbolem Ω. Upewnij się, że zakres pomiarowy jest odpowiedni do wartości oporu, którą zamierzasz zmierzyć. Teraz możesz przystąpić do pomiaru, dotykając końcówkami kabli do punktów, które chcesz zmierzyć.

Zasady bezpieczeństwa przy pomiarze oporu w obwodach

Podczas pomiaru oporu niezwykle ważne jest, aby upewnić się, że obwód jest wyłączony. Pomiar oporu w działającym obwodzie może prowadzić do uszkodzenia multimetru oraz zagrażać bezpieczeństwu osoby wykonującej pomiar. Zawsze sprawdzaj, czy nie ma napięcia w obwodzie, zanim podłączysz kable. Dodatkowo, zwróć uwagę na to, aby kable były w dobrym stanie, co zminimalizuje ryzyko błędnych odczytów. Pamiętaj, że bezpieczeństwo jest najważniejsze, a odpowiednie przygotowanie do pomiaru oporu może zapobiec wielu problemom.

Odpowiednie ustawienia multimetru dla pomiaru oporu

Aby uzyskać dokładne pomiary oporu, należy odpowiednio ustawić multimetr. Przede wszystkim, upewnij się, że multimetr jest w trybie pomiaru oporu, co zazwyczaj oznaczone jest symbolem Ω. Następnie, wybierz odpowiedni zakres pomiarowy, który odpowiada oczekiwanemu oporowi. W przypadku, gdy nie jesteś pewien wartości, lepiej jest wybrać szerszy zakres, aby uniknąć przekroczenia maksymalnej wartości. Pamiętaj, że przy pomiarze oporu obwód musi być wyłączony, aby zapewnić bezpieczeństwo i dokładność pomiarów.

Czytaj więcej: Jak multimetrem sprawdzić akumulator i uniknąć kosztownych awarii

Najczęstsze błędy przy podłączaniu kabli do multimetru

Podczas podłączania kabli do multimetru można popełnić kilka powszechnych błędów, które mogą prowadzić do nieprawidłowych odczytów lub uszkodzenia urządzenia. Najczęstsze błędy to niewłaściwe podłączenie kabli do terminali, takie jak podłączenie czerwonego kabla do gniazda „COM” zamiast „VΩmA” lub „A”. Inny błąd to pomiar oporu w aktywnym obwodzie, co może spowodować uszkodzenie multimetru. Często zdarza się również, że użytkownicy nie sprawdzają, czy multimetr jest ustawiony na odpowiedni tryb przed dokonaniem pomiaru.

Aby uniknąć tych błędów, ważne jest, aby zawsze sprawdzać połączenia kabli przed rozpoczęciem pomiarów. Upewnij się, że kable są podłączone do właściwych terminali i że multimetr jest ustawiony na odpowiedni tryb. Dobrą praktyką jest również zapoznanie się z instrukcją obsługi swojego multimetru, aby zrozumieć, jak działają różne funkcje i ustawienia. Przestrzeganie tych zasad może znacząco zwiększyć dokładność pomiarów i bezpieczeństwo użytkowania.

• Niewłaściwe podłączenie kabli do terminali - zawsze sprawdzaj oznaczenia.
• Pomiar oporu w działającym obwodzie - upewnij się, że obwód jest wyłączony.
• Brak ustawienia multimetru na odpowiedni tryb - zawsze ustaw multimetr przed pomiarem.

Jak wykorzystać multimetr do diagnostyki i konserwacji urządzeń

Multimetr to nie tylko narzędzie do pomiaru napięcia, prądu i oporu, ale również potężne urządzenie diagnostyczne, które można wykorzystać w wielu zastosowaniach. Dobrze ustawiony multimetr może pomóc w identyfikacji problemów w obwodach elektronicznych, takich jak zwarcia czy przerwy w przewodach. Na przykład, podczas diagnozowania problemów z urządzeniami AGD, można użyć multimetru do sprawdzenia, czy zasilanie dociera do silnika lub elementu grzejnego, co ułatwia lokalizację usterki.

Dodatkowo, w kontekście konserwacji urządzeń, multimetr może być użyty do regularnych przeglądów, które pomagają w wykrywaniu potencjalnych problemów zanim staną się poważne. Przykładowo, monitorowanie oporu izolacji w przewodach elektrycznych może zapobiec awariom i zwiększyć bezpieczeństwo. Warto także zaznaczyć, że umiejętność korzystania z multimetru w diagnostyce i konserwacji staje się coraz bardziej cenna w dobie rosnącej automatyzacji i skomplikowania systemów elektronicznych. W miarę jak technologia się rozwija, umiejętność skutecznego korzystania z multimetrów będzie kluczowa dla profesjonalistów w wielu branżach.
