Najprościej: zabezpieczenie przedlicznikowe to element, który odcina zasilanie, gdy prąd w torze przyłączeniowym przekroczy bezpieczny poziom, i robi to jeszcze przed licznikiem. W praktyce decyduje o tym, czy domowe obciążenie, pompa ciepła, płyta indukcyjna albo ładowarka auta elektrycznego pracują w granicach możliwości instalacji. Pokażę, jak działa ten element, gdzie go szukać, kiedy wybija i co zrobić, gdy instalacja wymaga modernizacji.
Najważniejsze rzeczy, które warto wiedzieć od razu
- Przedlicznikowy bezpiecznik chroni przede wszystkim tor zasilania i wewnętrzną linię zasilającą, a nie zastępuje zabezpieczeń w rozdzielnicy domowej.
- Najczęściej spotyka się wkładki topikowe w plombowanych rozłącznikach bezpiecznikowych, których nie wymienia się samodzielnie.
- Jeśli zabezpieczenie często zadziała, zwykle chodzi o przeciążenie, zwarcie albo źle dobraną moc, a nie o „zły bezpiecznik”.
- Przy fotowoltaice, pompie ciepła i wallboxie trzeba patrzeć na cały układ, a nie tylko na jeden element przed licznikiem.
- Samowolne podnoszenie wartości wkładki może być niebezpieczne i nie rozwiązuje przyczyny problemu.
Co robi przedlicznikowy bezpiecznik i czego nie zastępuje
To jeden z tych elementów, o których mało kto myśli, dopóki nie zaczyna wybijać. Jego zadaniem jest ochrona odcinka zasilania przed zbyt dużym prądem, a więc zabezpieczenie przewodów, złączy i urządzeń pracujących przed licznikiem. Jeśli pojawia się przeciążenie albo zwarcie, element ma przerwać tor prądowy zanim instalacja zacznie się przegrzewać.
W praktyce działa on jak granica dla całego układu przyłączeniowego. Chroni zwykle WLZ, czyli wewnętrzną linię zasilającą, a więc przewód prowadzący energię od złącza do miejsca, w którym zaczyna się instalacja odbiorcy. To ważne, bo uszkodzenie WLZ może mieć dużo poważniejsze skutki niż zwykłe wyłączenie światła w jednym pokoju.
Równie ważne jest to, czego ten element nie załatwia. Nie naprawi starej, przeciążonej instalacji, nie zastąpi wyłączników w rozdzielnicy i nie zadziała za użytkownika, który podłączył zbyt wiele urządzeń do jednego obwodu. Jeśli w domu najpierw wybija ochrona przy liczniku, a dopiero potem reszta instalacji, sygnał jest prosty: limit zasilania jest zbyt niski albo układ wymaga przeglądu. Skoro wiadomo już, co ten element robi, warto zobaczyć, gdzie zwykle się go montuje i dlaczego ma plombę.
Gdzie się go montuje i dlaczego nie wolno przy nim improwizować

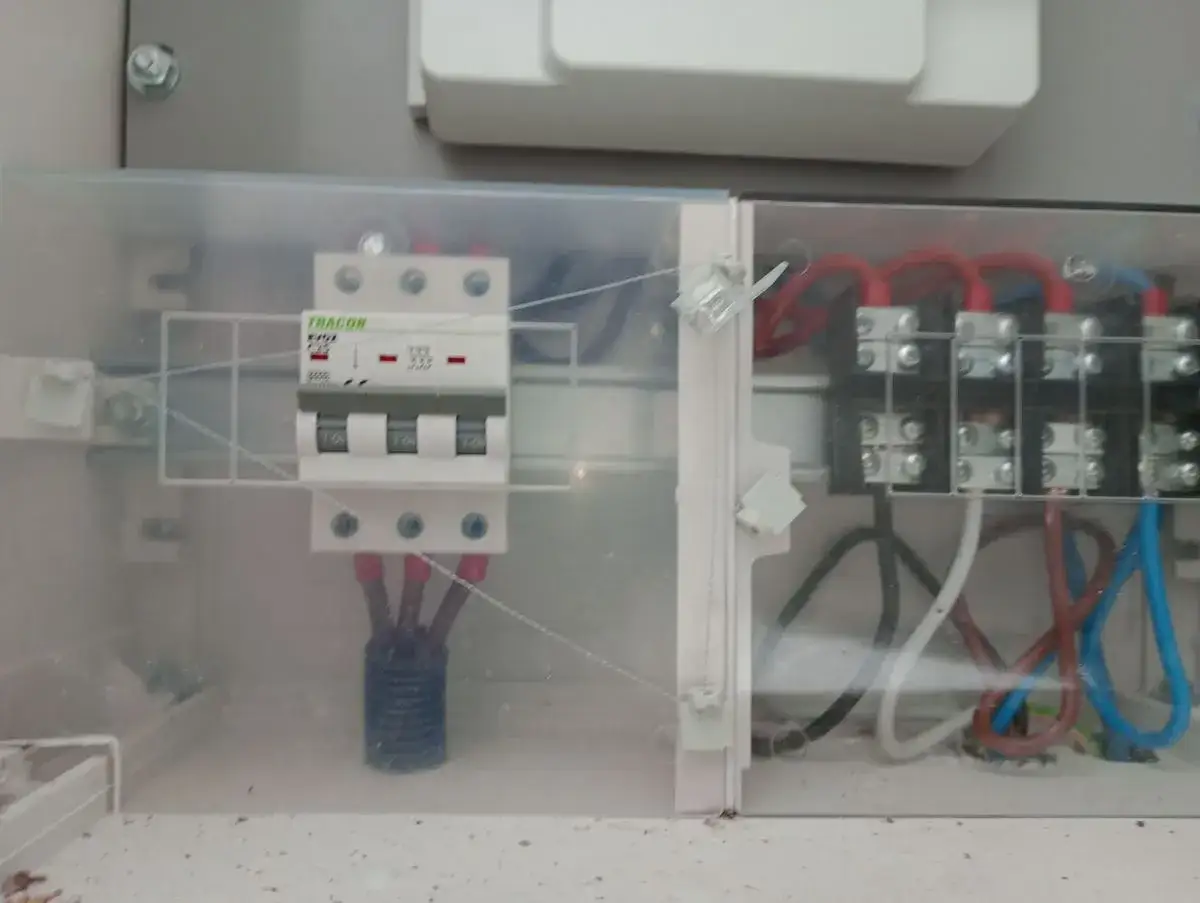

Najczęściej znajdziesz go w złączu kablowym, szafce na elewacji albo w innym punkcie możliwie blisko układu pomiarowego. Z punktu widzenia bezpieczeństwa chodzi o to, żeby niechroniony odcinek przewodu był jak najkrótszy, a dostęp do elementu był kontrolowany. Taki montaż ułatwia też odczyt i późniejszą obsługę, bo wszystko znajduje się w jednym, przewidzianym do tego miejscu.
Jak podaje Energa-Operator, za ochronę licznika i instalacji wewnętrznej odpowiada odbiorca albo zarządca budynku, zależnie od miejsca montażu. W praktyce oznacza to jedno: jeśli obudowa jest zaplombowana, nie powinno się jej naruszać, a każdą ingerencję trzeba prowadzić zgodnie z procedurą albo z pomocą uprawnionego elektryka. To nie jest detal formalny, tylko realna bariera bezpieczeństwa.
W blokach element ten spotyka się często na klatce schodowej lub w szafce licznikowej, a w domach jednorodzinnych w złączu przy ogrodzeniu, na elewacji albo w wolnostojącej skrzynce. Lokalizacja nie jest przypadkowa. Ma skrócić trasę zasilania, ograniczyć ryzyko uszkodzenia i pozwolić odłączyć cały obiekt bez wchodzenia do środka. To prowadzi do kolejnego pytania, bo konstrukcja bywa różna, a nie każdy „bezpiecznik” działa tak samo.
Jakie rozwiązania stosuje się najczęściej
W języku potocznym mówi się po prostu „bezpiecznik”, ale technicznie nie zawsze chodzi o ten sam aparat. Najczęściej spotyka się wkładki topikowe w rozłącznikach bezpiecznikowych, czyli rozwiązanie proste, trwałe i dobrze znane z instalacji niskiego napięcia. W większych układach pojawiają się też inne konfiguracje, ale zasada ochrony pozostaje podobna: gdy prąd rośnie ponad dopuszczalny poziom, element ma przerwać zasilanie.
| Rozwiązanie | Gdzie je spotkasz | Co daje | Ograniczenia |
|---|---|---|---|
| Wkładka topikowa gG w rozłączniku bezpiecznikowym | Domy, bloki, złącza kablowe, większość typowych przyłączy nN | Prosta konstrukcja, dobra ochrona, sensowna selektywność | Po zadziałaniu trzeba wymienić wkładkę, zwykle w miejscu plombowanym |
| Wyłącznik nadprądowy | Wybrane układy instalacyjne i część rozwiązań pomiarowych | Łatwe ponowne załączenie, szybka obsługa | Nie wszędzie nadaje się jako główna ochrona przed licznikiem |
| Układ o większym prądzie znamionowym | Większe domy, firmy, obiekty z większym obciążeniem | Lepsze dopasowanie do wyższego poboru mocy | Wymaga obliczeń, sprawdzenia przewodów i zgodności z warunkami przyłączenia |
W standardach TAURON Dystrybucja spotyka się np. wkładki gG 50 A i 80 A, ale ostateczny dobór zależy od obliczeń i warunków przyłączenia. To dobry moment, żeby przypomnieć o selektywności, czyli takiej współpracy zabezpieczeń, w której przy awarii wyłącza się najbliższy problemowi element, a nie cała instalacja. Jeśli to zestrojenie jest złe, nawet poprawnie zamontowany aparat będzie sprawiał wrażenie „za słabego”. Sam typ to jednak nie wszystko, bo równie często problemem jest to, dlaczego zadziałał w ogóle.
Dlaczego wyzwala i jak odróżnić przeciążenie od zwarcia
Przeciążenie
To najczęstszy scenariusz w domu. Jednoczesna praca płyty indukcyjnej, czajnika, piekarnika i pompy ciepła potrafi przekroczyć to, na co ustawiono przyłącze. Zabezpieczenie nie jest wtedy „zbyt czułe”, tylko działa zgodnie z założeniem, bo prąd płynący przez przewody robi się po prostu za duży.
Zwarcie
Tu problem jest ostrzejszy. Uszkodzony przewód, wilgoć w puszce, stopiony styk albo wada urządzenia powodują nagły skok prądu. W takiej sytuacji element ma odciąć zasilanie natychmiast, bo chodzi już nie o komfort, ale o ochronę przed łukiem elektrycznym, przegrzaniem i dalszym uszkodzeniem instalacji.
Przeczytaj również: Jak podłączyć skrzynkę z bezpiecznikami bez błędów i zagrożeń
Luźny styk lub źle dobrany aparat
Czasem zadziałania nie tłumaczy ani przeciążenie, ani zwarcie. Winny bywa przegrzany zacisk, zużyta wkładka albo niedopasowanie całego toru zasilania do aktualnych odbiorników. To jeden z powodów, dla których nie lubię diagnoz „na oko”. Bez pomiarów łatwo pomylić objaw z przyczyną, a wtedy problem wraca po kilku dniach.
Gdy wiesz już, co mogło się stać, najważniejsze jest, żeby nie próbować obejść problemu siłą. Zamiast tego trzeba sprawdzić, co dokładnie wyłącza instalację i czy chodzi o lokalną awarię, czy o przeciążenie całego układu.
Co zrobić, gdy zadziałało i kiedy wzywać pomoc
Jeżeli przedlicznikowy bezpiecznik zadziałał, zacznij od prostych kroków, a nie od szukania większej wkładki. Wiele problemów da się szybko zawęzić bez ryzykowania uszkodzenia instalacji.
- Wyłącz duże odbiorniki i odłącz urządzenia, które mogły przeciążyć instalację.
- Sprawdź, czy awaria dotyczy tylko Twojego lokalu, czy całej okolicy.
- Nie wymieniaj wkładki na większą tylko po to, żeby „trzymało”.
- Jeśli czuć spaleniznę, widać nadtopienie albo element jest wyraźnie gorący, nie załączaj ponownie zasilania.
- Wezwij elektryka z uprawnieniami albo zgłoś problem operatorowi, jeśli element jest plombowany.
Jeżeli zadziałanie powtarza się po włączeniu dwóch czy trzech urządzeń, to zwykle nie jest przypadek. To sygnał, że trzeba policzyć obciążenie, sprawdzić przekroje przewodów i rozważyć zwiększenie mocy przyłączeniowej albo przebudowę podziału obwodów. Szczególnie ważne staje się to wtedy, gdy instalacja zasila dziś więcej niż jeszcze kilka lat temu.
Jak to się łączy z fotowoltaiką, pompą ciepła i ładowarką auta
W instalacjach prosumenckich ten element nie pracuje w próżni. Fotowoltaika zmienia charakter przepływu energii, a pompa ciepła, klimatyzacja czy wallbox zwiększają zapotrzebowanie w godzinach szczytu. Sama mikroinstalacja nie oznacza automatycznie problemu, ale wymaga sprawdzenia całego układu: przekrojów przewodów, doboru wkładek, miejsca przyłączenia i ochrony falownika przed pracą wyspową.
W praktyce najwięcej kłopotów widzę tam, gdzie ktoś dołożył nowe źródło albo duży odbiornik, a zostawił stary poziom zabezpieczenia i stary podział obwodów. Efekt jest przewidywalny: wyłączenia przy większym poborze, nierówne obciążenie faz albo konieczność ograniczania użycia kilku urządzeń jednocześnie. To nie zawsze oznacza awarię, często oznacza po prostu, że instalacja przestała nadążać za realnym obciążeniem.
Jeżeli planujesz zmianę mocy albo rozbudowę instalacji, nie myśl tylko o samym amperażu. Liczy się też selektywność, stan WLZ, sposób prowadzenia przewodów i to, czy obecny układ nadal mieści się w warunkach przyłączenia. Właśnie przy takich modernizacjach najłatwiej o błędy, które wyglądają niewinnie, a później generują koszty albo ryzyko.
Najczęstsze błędy przy modernizacji instalacji
- Wymiana na większą wkładkę bez analizy - pozornie rozwiązuje problem, ale może zostawić przewody bez właściwej ochrony.
- Ignorowanie plomb i procedur - każda samowolna ingerencja w element przed licznikiem kończy się kłopotem organizacyjnym, a czasem także finansowym.
- Mieszanie objawów z przyczyną - częste wyłączenia nie zawsze oznaczają uszkodzony bezpiecznik; często winny jest przeciążony obwód albo wadliwy odbiornik.
- Brak sprawdzenia selektywności - jeśli zadziała nie ten element, który powinien, cała instalacja traci sensowną ochronę.
- Pomijanie nowych odbiorników - fotowoltaika, magazyn energii, pompa ciepła i ładowarka EV zmieniają bilans bardziej, niż wielu właścicieli zakłada na początku.
Najrozsądniej podchodzić do tego jak do małej przebudowy systemu, a nie do prostej wymiany jednego elementu. Tylko wtedy da się ocenić, czy problem naprawdę leży po stronie ochrony, czy w sposobie użytkowania energii. Na koniec zostaje najpraktyczniejsze pytanie: co sprawdzić, zanim podejmiesz decyzję o zmianie?
Co sprawdzić przed decyzją o wymianie lub zwiększeniu mocy
Przed rozmową z elektrykiem albo operatorem dobrze mieć pod ręką kilka konkretów. Dzięki temu szybciej da się ocenić, czy wystarczy korekta instalacji wewnętrznej, czy potrzebna jest formalna zmiana parametrów przyłącza.
- Jaki jest obecny prąd znamionowy ochrony przed licznikiem i ile masz faz.
- Gdzie dokładnie znajduje się element i czy jest plombowany.
- Kiedy najczęściej zadziałał: przy jednym urządzeniu, kilku odbiornikach czy po włączeniu nowych urządzeń.
- Czy w instalacji pojawiły się ostatnio fotowoltaika, pompa ciepła, klimatyzacja, magazyn energii albo ładowarka EV.
- Czy przewody, rozdzielnica i WLZ były już modernizowane, czy nadal pracują w starszym układzie.
Jeśli mam wskazać jedną zasadę, to jest nią ta: nie podnoś ochrony na ślepo i nie traktuj jej jak przeszkody do obejścia. Dobrze dobrany przedlicznikowy bezpiecznik ma chronić instalację, a nie ograniczać użytkownika bez powodu, dlatego przy częstych wyłączeniach lepiej najpierw znaleźć prawdziwą przyczynę, a dopiero potem myśleć o zmianie parametrów.
