Bezpiecznik, różnicówka, rozłącznik - co naprawdę odcina prąd?

Element, który przerywa obwód, może służyć do prostego odcięcia zasilania albo do ochrony instalacji przed skutkami awarii. W instalacjach elektrycznych wyłącznik bywa tylko jednym z kilku rozwiązań, które potocznie wrzuca się do jednego worka, choć każdy działa inaczej. Poniżej rozkładam te różnice na prosty język i pokazuję, co ma znaczenie w domu oraz w fotowoltaice.

Co naprawdę odcina prąd i po co to robi

Patrzę na to tak: jeden element może służyć tylko do ręcznego załączania i odłączania obwodu, a inny ma zareagować sam, zanim kabel zacznie się przegrzewać. To właśnie dlatego nie warto wrzucać do jednego worka łącznika, bezpiecznika i zabezpieczenia ochronnego. Pierwszy ma wygodnie odciąć zasilanie, drugi zwykle poświęca się raz, a trzeci najczęściej wraca do pracy po usunięciu usterki.

W instalacjach domowych najczęściej chodzi o trzy scenariusze: normalne wyłączenie obwodu, ochronę przed przeciążeniem i ochronę przed zwarciem. W praktyce użytkownik widzi tylko efekt końcowy, czyli brak zasilania, ale przyczyna może być zupełnie inna. To ważne, bo od tego zależy, czy wystarczy odblokować aparat, czy trzeba szukać uszkodzenia w przewodzie, urządzeniu albo połączeniach.

Jeśli ktoś mówi o przerwaniu obwodu, warto od razu dopytać: ręcznie czy automatycznie, chwilowo czy jednorazowo, i czy chodzi o bezpieczeństwo przewodu, sprzętu czy człowieka. Od tej odpowiedzi zależy dobór całego osprzętu, a nie tylko jednego modułu w rozdzielnicy.

Bezpiecznik topikowy a automatyczne zabezpieczenie to nie to samo

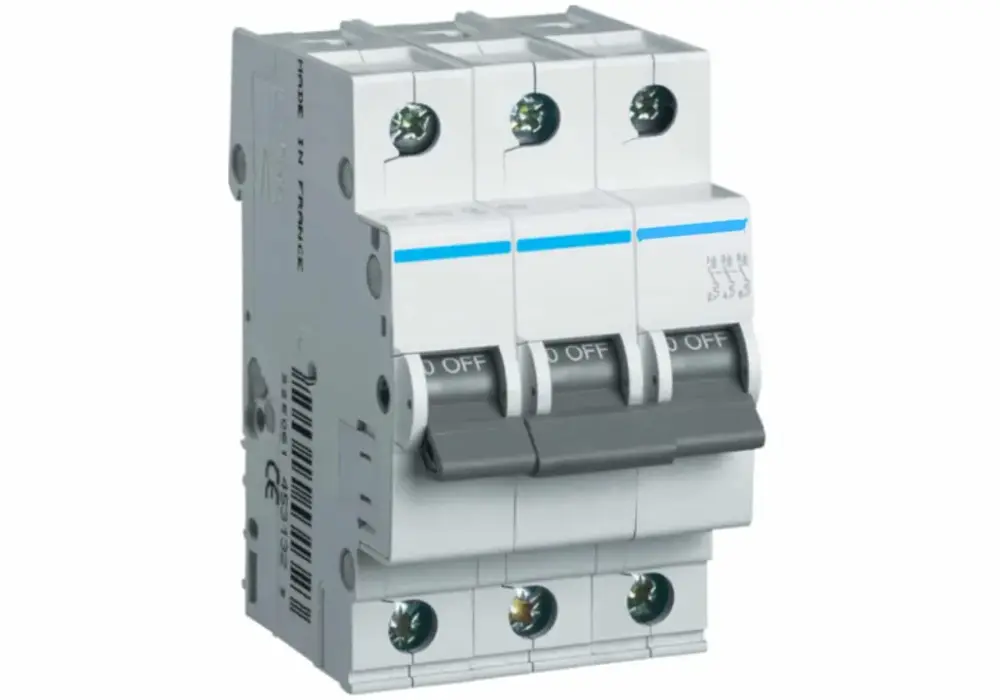

Tu najczęściej pojawia się nieporozumienie. Bezpiecznik topikowy przerywa obwód przez przepalenie wkładki, więc po zadziałaniu trzeba go wymienić. Zabezpieczenie nadprądowe działa mechanicznie i po ustąpieniu przyczyny można je zwykle załączyć ponownie. Właśnie ta różnica decyduje o wygodzie obsługi, kosztach eksploatacji i szybkości przywrócenia zasilania.

W domu najczęściej spotykam obwody zabezpieczone wartościami 10 A, 16 A, 20 A, 25 A albo 32 A, ale sama liczba niczego nie rozstrzyga. Liczy się jeszcze przekrój przewodu, rodzaj obciążenia i to, czy obwód zasila coś stabilnego, czy urządzenie z dużym prądem rozruchowym. Jeśli to zignorujesz, nawet pozornie dobry dobór zaczyna generować kłopoty zamiast je rozwiązywać.

Ta różnica staje się jeszcze ważniejsza, gdy wchodzą w grę obwody DC i instalacje fotowoltaiczne, bo tam błędy kosztują więcej niż tylko wybity obwód.

Jakie zabezpieczenia spotkasz w domu i w fotowoltaice

W zwykłej instalacji mieszkaniowej najczęściej spotykam trzy grupy elementów: zabezpieczenia nadprądowe, zabezpieczenia różnicowoprądowe i rozłączniki izolacyjne. Każde z nich robi coś innego, a mieszanie ich funkcji to proszenie się o niepotrzebne wyłączenia albo o pozorne poczucie bezpieczeństwa.

• Zabezpieczenie nadprądowe chroni przewody przed przeciążeniem i zwarciem. Najczęściej odpowiada za obwody oświetleniowe, gniazdowe i zasilanie pojedynczych urządzeń.

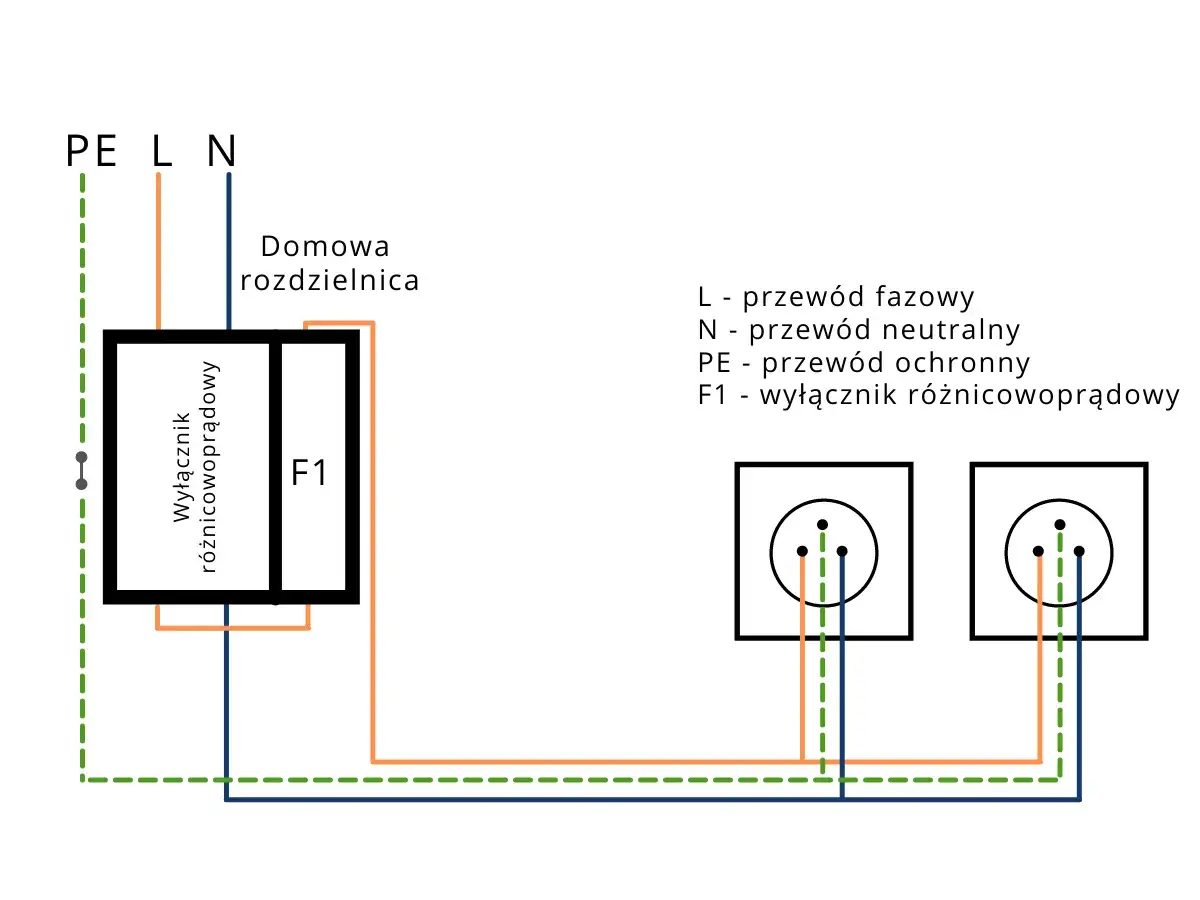

• Różnicówka pilnuje prądu upływu do ziemi. Jej zadaniem jest zwiększenie ochrony człowieka i ograniczenie skutków uszkodzeń izolacji.
• Rozłącznik izolacyjny pozwala bezpiecznie odciąć zasilanie na czas serwisu. To element obsługowy, a nie zamiennik ochrony przeciwzwarciowej.
• Wkładka gPV to bezpiecznik przeznaczony do obwodów fotowoltaicznych. Litery oznaczają zastosowanie w instalacjach PV, gdzie liczy się praca przy wysokim napięciu DC.
• Ochrona po stronie DC jest szczególnie ważna tam, gdzie kilka stringów pracuje równolegle. W takich układach prąd wsteczny może uszkodzić przewody albo moduły, jeśli zabezpieczenie jest dobrane źle albo go brakuje.

W praktyce fotowoltaika nie znosi improwizacji. Po stronie paneli napięcie nie znika tak „ładnie” jak w klasycznym obwodzie domowym, dlatego dobór osprzętu musi uwzględniać nie tylko prąd roboczy, lecz także napięcie układu, liczbę łańcuchów i dopuszczenia producenta modułów. To właśnie dlatego w PV tak często wraca temat wkładek gPV, rozłączników DC i właściwego rozdzielenia strony AC od strony DC.

Jeśli ktoś patrzy tylko na opis na obudowie i nie czyta oznaczeń pracy dla prądu stałego, łatwo pomylić element przeznaczony do domu z tym, który naprawdę nadaje się do instalacji solarnej. A to już błąd, którego nie warto testować w realnym systemie. Od tego już tylko krok do pytania, jak dobrać konkretny element do obwodu.

Jak dobrać właściwe zabezpieczenie do obwodu

Ja zawsze zaczynam od trzech pytań: co ten obwód zasila, jakie ma napięcie i jakiego rodzaju uszkodzenie chcę ograniczyć. Dopiero później patrzę na konkretny aparat. Sam prąd znamionowy to za mało, bo element może być dobry liczbowo, ale zły pod względem charakterystyki albo pracy w DC.

1. Sprawdź rodzaj obwodu. Inaczej dobiera się osprzęt dla AC, inaczej dla DC, a jeszcze inaczej dla układu mieszanego z falownikiem.
2. Ustal prąd roboczy. Zabezpieczenie ma chronić przewód i urządzenie, więc jego wartość nie powinna wynikać z nawyku, tylko z obciążenia i przekroju żył.
3. Dobierz charakterystykę. Dla obciążeń o większym prądzie rozruchowym potrzebna bywa inna krzywa zadziałania niż dla zwykłego obwodu oświetleniowego.
4. Sprawdź napięcie znamionowe. To szczególnie ważne w instalacjach PV, gdzie w grę wchodzi wysokie DC, a nie tylko standardowe 230 V AC.
5. Zweryfikuj zdolność wyłączania. Element musi bezpiecznie poradzić sobie z prądem zwarciowym w danym miejscu instalacji.
6. Porównaj z dokumentacją producenta urządzeń. Moduły PV, falowniki i rozdzielnice mają własne ograniczenia, których nie da się obejść „mocniejszym” aparatem.

W praktyce lubię też trzymać się prostego porządku: obwody oświetleniowe zwykle nie potrzebują tych samych wartości co gniazda, a obwody z silnikami, pompami czy automatyką bywają bardziej wymagające. W fotowoltaice dochodzi jeszcze warunek zgodności z konkretnym stringiem i z dopuszczalnym napięciem systemu, które w nowoczesnych układach może sięgać 1000 V DC, a czasem 1500 V DC. To już nie jest miejsce na domysły.

Gdy dobór ma sens tylko „na oko”, zazwyczaj oznacza to, że ktoś pomija jeden z parametrów. I właśnie wtedy zaczynają się problemy z nadmiernym grzaniem, losowym wyzwalaniem albo przeciwnie, z brakiem reakcji wtedy, gdy reakcja powinna być natychmiastowa. Najczęstsze potknięcia widać dopiero przy wymianie, więc warto je nazwać wprost.

Najczęstsze błędy, które widzę przy wymianie i doborze

To jest fragment, na którym najłatwiej zaoszczędzić czas, a potem stracić go podwójnie. W praktyce najczęściej spotykam nie awarię samego elementu, tylko błędną decyzję przy wymianie albo rozbudowie instalacji.

• Podmiana na większy amperaż bez analizy przewodu. To nie poprawia bezpieczeństwa, tylko przesuwa problem głębiej w instalację.
• Mieszanie AC i DC. Element, który świetnie działa po stronie domu, może być zupełnie nieodpowiedni po stronie paneli.
• Ignorowanie charakterystyki zadziałania. Dla urządzeń z rozruchem potrzebna jest inna logika niż dla prostego obwodu świetlnego.
• Wymiana bez sprawdzenia przyczyny zadziałania. Jeśli aparat zareagował raz, zwykle zrobi to ponownie, dopóki nie usuniesz usterki.
• Brak oznaczeń w rozdzielnicy. Bez opisu obwodów każda kolejna interwencja trwa dłużej i łatwo o pomyłkę.
• Stosowanie osprzętu bez potwierdzenia parametrów dla PV. W systemach solarnych to szczególnie ryzykowne, bo liczy się zarówno napięcie, jak i możliwość pracy przy prądzie stałym.

Najgorszy błąd? Zastąpić ochronę „czymś podobnym” tylko dlatego, że mechanicznie pasuje do szyny lub obudowy. W elektryce zgodność fizyczna nie oznacza zgodności funkcjonalnej, a to właśnie funkcja decyduje o bezpieczeństwie. W instalacjach PV ta lista błędów jest jeszcze krótsza, bo margines na improwizację praktycznie znika.

Co zmienia fotowoltaika i kiedy nie wolno zgadywać

Po stronie fotowoltaiki sytuacja jest bardziej wymagająca niż w zwykłej instalacji domowej, bo prąd stały zachowuje się inaczej niż przemienny. W praktyce oznacza to trudniejsze gaszenie łuku, większą wagę napięcia znamionowego i większą wrażliwość na błędny dobór osprzętu. Dlatego nie traktuję rozwiązań z AC jako automatycznie bezpiecznych dla DC.

W instalacjach z wieloma stringami równoległymi wkładki gPV mają bardzo konkretną rolę: ograniczają skutki prądu wstecznego, gdy uszkodzony łańcuch zaczyna być zasilany przez pozostałe. Nie zawsze każda gałąź wymaga osobnego bezpiecznika, ale im bardziej złożony układ, tym większy sens ma indywidualna ochrona stringów i dokładniejsze czytanie kart katalogowych modułów. Tu właśnie najłatwiej popełnić kosztowny błąd, bo „działa” nie znaczy „jest dobrze dobrane”.

Jeżeli przy falowniku, skrzynce stringowej albo połączeniach DC pojawia się grzanie, nadtopienia, zapach izolacji albo powtarzające się wyłączenia, nie próbuję rozwiązywać tego wymianą przypadkowego elementu. Najpierw trzeba ustalić, czy problem dotyczy przewodu, złącza, stringu, czy samego urządzenia zabezpieczającego. Dopiero potem dobiera się konkretny aparat albo wkładkę.

W fotowoltaice naprawdę opłaca się myśleć warstwowo: osobno o ochronie stringów, osobno o odcięciu serwisowym, osobno o zabezpieczeniu po stronie AC i jeszcze osobno o ochronie przeciwprzepięciowej. Jedno urządzenie rzadko rozwiązuje wszystko.

Zanim zamkniesz rozdzielnicę, sprawdź te rzeczy

Jeśli miałbym zostawić tylko jedną praktyczną zasadę, brzmiałaby tak: nie dobieraj osprzętu po nazwie, tylko po funkcji i parametrach pracy. Wtedy dużo trudniej pomylić prosty łącznik z ochroną przeciwprzeciążeniową albo z elementem przeznaczonym wyłącznie do bezpiecznego odcięcia zasilania.

• Upewnij się, czy obwód pracuje na AC, czy na DC.
• Sprawdź prąd znamionowy oraz przekrój przewodów.
• Zweryfikuj charakterystykę działania i zdolność wyłączania.
• Przy fotowoltaice sprawdź liczbę stringów i dopuszczenia modułów.
• Nie wymieniaj wkładki albo modułu tylko dlatego, że „pasuje wymiarowo”.

W dobrze zaprojektowanej instalacji zabezpieczenia nie są przypadkowym dodatkiem, tylko logiczną częścią całego układu. Im lepiej rozumiesz, co konkretnie odcina prąd, tym łatwiej uniknąć błędów, które w domu kończą się awarią, a w PV mogą skończyć się dużo poważniej.
