Nagłe przepięcie potrafi uszkodzić elektronikę w kilka mikrosekund, zanim zwykły bezpiecznik zdąży zareagować. W tym artykule wyjaśniam, czym różni się ochrona przed nadprądem od ochrony przed skokiem napięcia, jak dobrać zabezpieczenia do domu i instalacji PV oraz które błędy najczęściej kończą się awarią falownika, routera albo sprzętu AGD. To temat szczególnie ważny tam, gdzie pracuje fotowoltaika, bo przewody na dachu i dłuższe trasy kablowe zwiększają wrażliwość całego układu.
Najważniejsze rzeczy do zapamiętania o ochronie instalacji i elektroniki
- Bezpiecznik i wyłącznik nadprądowy chronią przed przeciążeniem oraz zwarciem, ale nie zatrzymują impulsu napięciowego.
- Za ochronę przed skokami napięcia odpowiada ogranicznik przepięć, czyli SPD.
- W instalacjach PV po stronie DC stosuje się wkładki gPV oraz dedykowane SPD do obwodów stałoprądowych.
- Skuteczność ochrony zależy od uziemienia, krótkich połączeń i właściwego doboru do układu sieci oraz falownika.
- Po burzy lub awarii warto sprawdzić wskaźniki SPD, bezpieczniki i komunikaty falownika, zanim instalacja wróci do pracy.
Czym jest nagły wzrost napięcia i co robi z urządzeniami
Mówiąc prosto, chodzi o chwilowy impuls, w którym napięcie rośnie ponad poziom przewidziany dla danej instalacji. Taki impuls bywa bardzo krótki, ale jego energia wystarcza, żeby przebić izolację, uszkodzić zasilacz impulsowy, wywołać błąd falownika albo „ściąć” delikatne elementy elektroniki sterującej. W praktyce najbardziej cierpią urządzenia z półprzewodnikami, bo one reagują szybciej i są mniej odporne na gwałtowne zmiany parametrów niż klasyczne odbiorniki rezystancyjne.
Najczęściej problem nie zaczyna się od spektakularnego wyłączenia całego domu. Częściej widzę scenariusz mniej oczywisty: sprzęt działa jeszcze przez chwilę, ale po kilku godzinach, dniach albo tygodniach pojawiają się losowe restarty, błędy komunikacji lub trwałe uszkodzenie płyty sterującej. To właśnie dlatego ochrona nie może kończyć się na jednym prostym aparacie w rozdzielnicy. Trzeba rozróżnić, co reaguje na prąd, a co na napięcie.
Warto też pamiętać, że nie każdy wzrost napięcia ma to samo źródło. Inaczej zachowuje się impuls po burzy, inaczej zakłócenie od załączania dużego odbiornika, a jeszcze inaczej chwilowe zaburzenie w sieci zasilającej. Ta różnica ma znaczenie przy doborze zabezpieczeń, więc przechodzę teraz do najważniejszego rozróżnienia: co robi bezpiecznik, a czego nie robi wcale.
Bezpiecznik, wyłącznik nadprądowy i ogranicznik przepięć robią różne rzeczy
To najczęstsze miejsce nieporozumień. Wiele osób mówi „bezpiecznik” o każdym elemencie ochronnym, a to prowadzi do błędnych decyzji zakupowych. Ja patrzę na to bardzo praktycznie: element, który ma chronić przed zbyt dużym prądem, nie zastąpi aparatu, który ma ograniczyć impuls napięciowy.
| Element | Na co reaguje | Gdzie go spotkasz | Czy zatrzyma skok napięcia |
|---|---|---|---|
| Bezpiecznik topikowy | Na zbyt duży prąd | Obwody, rozdzielnice, także stringi PV | Nie, ale może odłączyć obwód po przeciążeniu lub zwarciu |
| Wyłącznik nadprądowy | Na przeciążenie i zwarcie | Rozdzielnica domowa | Nie |
| Ogranicznik przepięć | Na impuls napięciowy | Rozdzielnica główna, podrozdzielnice, falownik | Tak, ogranicza amplitudę impulsu |
| RCD | Na prąd upływu | Ochrona osób | Nie |
W instalacjach fotowoltaicznych dochodzi jeszcze wkładka gPV, czyli bezpiecznik przeznaczony do obwodów PV po stronie DC. On chroni stringi przed skutkami zwarć i prądów wstecznych, ale nadal nie pełni roli ogranicznika impulsów napięciowych. To ważne rozróżnienie, bo w praktyce oba typy zabezpieczeń są potrzebne, tylko każde do czegoś innego. Mając to uporządkowane, łatwiej zrozumieć, skąd w ogóle biorą się takie impulsy.
Skąd biorą się skoki napięcia w domu i fotowoltaice

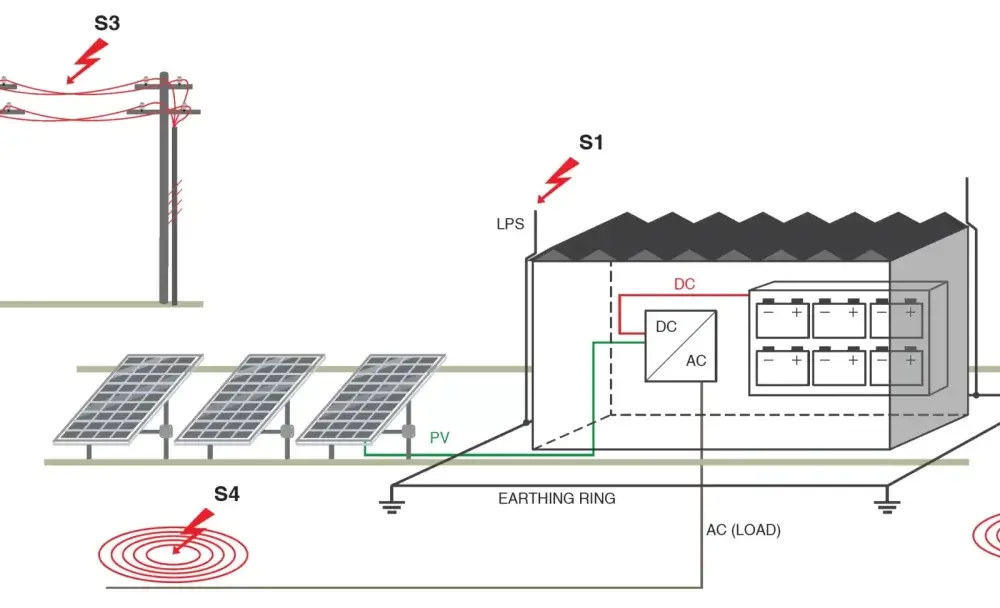

Najmocniejszym źródłem są wyładowania atmosferyczne, ale nie trzeba mieć bezpośredniego trafienia, żeby pojawiły się problemy. Wystarczy uderzenie w pobliżu, indukcja w przewodach albo przepięcie przeniesione z sieci. Drugim ważnym źródłem są operacje łączeniowe: załączenie silnika, pompy, sprężarki, dużego falownika albo wyłączenie obciążenia o sporej mocy. Taki impuls bywa krótszy niż mrugnięcie okiem, ale dla elektroniki ma znaczenie.
W instalacjach PV ryzyko jest wyraźnie większe, bo część układu pracuje na dachu i ma długie przewody prowadzone do falownika. Dach działa trochę jak antena: zbiera zakłócenia i zwiększa ekspozycję na impulsy indukowane przez burze. Do tego dochodzą różnice potencjałów między metalowymi elementami konstrukcji, przewodami DC, uziemieniem i stroną AC. Jeśli te elementy nie są dobrze wyrównane, instalacja staje się bardziej podatna na uszkodzenia niż klasyczny obwód wewnątrz budynku.
Na poziomie praktycznym oznacza to tyle: sama obecność paneli nie jest problemem, ale ich rozmieszczenie, trasy kablowe, jakość połączeń i sposób ochrony już tak. I właśnie dlatego dobór zabezpieczeń trzeba zaczynać od projektu, a nie od pierwszej lepszej listwy albo jednego „uniwersalnego” modułu.
Jak dobrać ochronę, żeby instalacja rzeczywiście była zabezpieczona
Gdy dobieram zabezpieczenia, nie zaczynam od marki, tylko od tego, co ma być chronione i gdzie leży największe ryzyko. Inaczej projektuje się ochronę dla mieszkania z kilkoma odbiornikami, inaczej dla domu z instalacją odgromową, a jeszcze inaczej dla budynku z fotowoltaiką i falownikiem na dachu lub w garażu. Tu nie ma jednego uniwersalnego układu.
W domu
W zwykłej instalacji domowej podstawą jest ogranicznik przepięć dobrany do układu sieci i miejsca montażu. W rozdzielnicy głównej najczęściej stosuje się SPD typu 2, a w budynkach z zewnętrzną instalacją odgromową lub przy zasilaniu napowietrznym często potrzebny jest układ typu 1 albo zestaw 1+2. Przy wrażliwej elektronice, takiej jak serwery domowe, automatyka albo rozbudowany zestaw RTV, można dołożyć ochronę typu 3 blisko odbiornika.
W praktyce zwracam uwagę na trzy rzeczy: napięcie znamionowe, zdolność odprowadzania udaru i wymagane zabezpieczenie zapasowe. To ostatnie bywa pomijane, a jest istotne, bo producent często podaje, jaki bezpiecznik lub wyłącznik nadprądowy może współpracować z danym SPD. Druga rzecz to długość połączeń. Im krótsze przewody do PE i im mniej pętli, tym skuteczniej działa ogranicznik. Długi, „luźno” poprowadzony montaż potrafi mocno obniżyć realną ochronę.
Przeczytaj również: Bezpiecznik C20 ile kW? Sprawdź maksymalne obciążenie i bezpieczeństwo
W instalacji PV

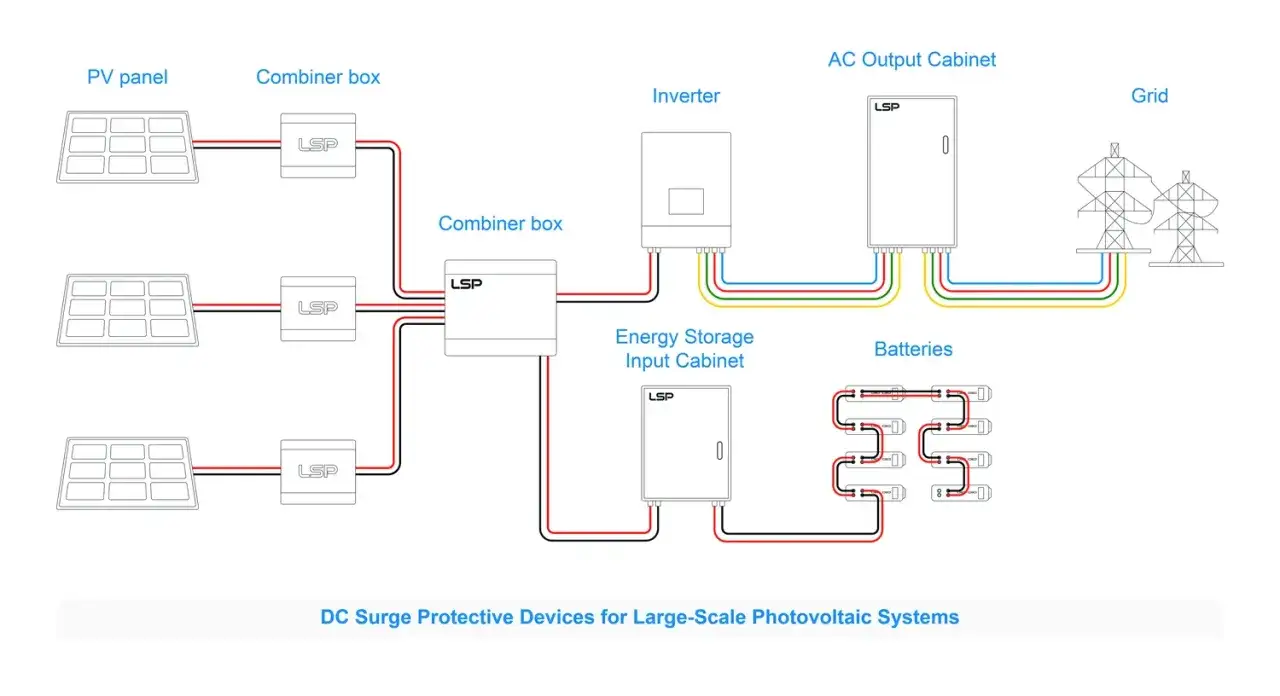

Po stronie DC potrzebujesz elementów przeznaczonych do pracy przy napięciu stałym, a nie zwykłych zabezpieczeń z obwodów AC. Tu najczęściej stosuje się wkładki gPV oraz dedykowane ograniczniki przepięć dla PV. Dobrze dobrany układ uwzględnia liczbę stringów, napięcie robocze falownika, rodzaj połączenia, długość przewodów i obecność zewnętrznej ochrony odgromowej. Właśnie dlatego w prostych instalacjach dachowych często kończy się na zestawie DC + AC, a w bardziej rozbudowanych projektach dochodzi układ 1+2 po stronie DC i osobna ochrona po stronie AC.
Warto pamiętać o jednej zasadzie, którą uważam za absolutnie podstawową: nie miesza się przypadkowo elementów AC i DC. Bezpiecznik, który działa poprawnie w rozdzielnicy domowej, nie musi nadawać się do obwodu stringów. Podobnie ogranicznik przeznaczony do innego układu sieci nie powinien być montowany „na oko”. W fotowoltaice to właśnie zgodność z parametrami instalacji robi największą różnicę, a nie sama liczba modułów w rozdzielnicy.
Jeśli chcesz myśleć o tym zadaniowo, przyjmij prosty podział: najpierw ochrona budynku, potem ochrona falownika, na końcu ochrona stringów i urządzeń końcowych. Taka kolejność jest sensowna, bo chroni zarówno infrastrukturę, jak i elektronikę wrażliwą na impulsy. Z taką mapą dużo łatwiej zobaczyć błędy, które najczęściej wychodzą dopiero po awarii.
Najczęstsze błędy, które udają ochronę
Wiele awarii nie wynika z „braku zabezpieczeń”, tylko z zabezpieczeń dobranych pozornie poprawnie. Najbardziej kosztowne błędy widzę zwykle tam, gdzie ktoś próbował oszczędzić kilka złotych albo uprościć projekt. To krótkoterminowo wygląda dobrze, ale przy pierwszej burzy wychodzi bezlitośnie.
- Mylenie listwy z ochroną całego budynku - listwa przy komputerze pomaga lokalnie, ale nie zastąpi SPD w rozdzielnicy.
- Podnoszenie wartości bezpiecznika „żeby nie wybijało” - to nie usuwa przyczyny, tylko zwiększa ryzyko uszkodzenia przewodów lub urządzeń.
- Montaż ochrony na zbyt długich przewodach - długie połączenia osłabiają skuteczność ogranicznika i tworzą dodatkową indukcyjność.
- Stosowanie elementów nieprzeznaczonych do DC - szczególnie groźne w stringach PV i przy falowniku.
- Pomijanie uziemienia i połączeń wyrównawczych - bez tego nawet dobry SPD pracuje gorzej, niż powinien.
- Brak kontroli po zadziałaniu aparatu - jeśli wskaźnik pokazuje uszkodzenie, element trzeba wymienić zgodnie z instrukcją.
Dorzuciłbym jeszcze jeden błąd, bardzo częsty u inwestorów: przekonanie, że skoro falownik ma własne zabezpieczenia, to reszta instalacji jest zbędna. To tak nie działa. Falownik chroni siebie w ograniczonym zakresie, a nie całą linię zasilającą, przewody i odbiorniki w budynku. Z tego powodu po burzy albo nietypowym wyłączeniu warto wykonać prostą, rzeczową kontrolę.
Co sprawdzać przy przeglądzie, żeby ochrona działała także po sezonie burzowym
Po burzy lub po serii częstych wyłączeń robię zawsze krótki audyt: stan SPD, bezpieczników, połączeń i komunikatów falownika. To zajmuje mniej czasu niż późniejsze szukanie źródła uszkodzenia, a często pozwala wyłapać problem zanim zamieni się w większą awarię. Jeśli w instalacji pojawia się zapach spalenizny, przebarwienia, wybity wskaźnik na ograniczniku albo niestabilna praca falownika, nie ma sensu zwlekać z serwisem.
W praktyce warto trzymać się prostego schematu: sprawdź wskaźniki na SPD, obejrzyj wkładki gPV i bezpieczniki nadprądowe, zweryfikuj połączenia przy rozdzielnicy i falowniku, a potem oceń, czy coś nie wymaga pomiarów. W instalacji PV szczególnie istotne są też połączenia wyrównawcze i stan przewodów na zewnątrz budynku, bo to właśnie tam najłatwiej o luźny styk albo uszkodzenie mechaniczne.
Jeżeli miałbym zostawić jedną praktyczną zasadę, brzmiałaby tak: nie czekaj, aż usterka powtórzy się przy kolejnej burzy. Dobrze dobrana ochrona nie eliminuje ryzyka całkowicie, ale sprawia, że jedno przepięcie nie zamienia się w kosztowną serię awarii.
